一个粉丝朋友寄给我一个电子工牌。

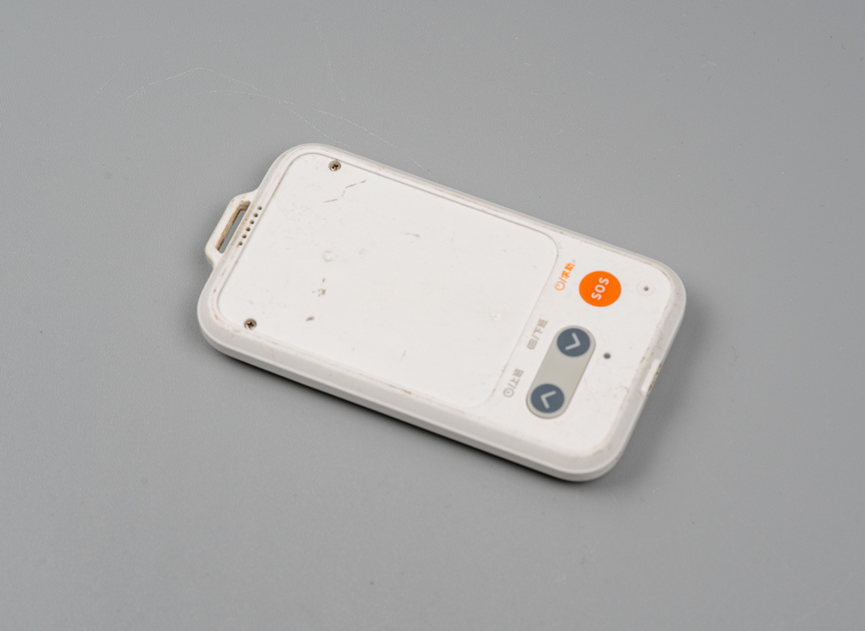

拿到快递拆开之后是这样的。

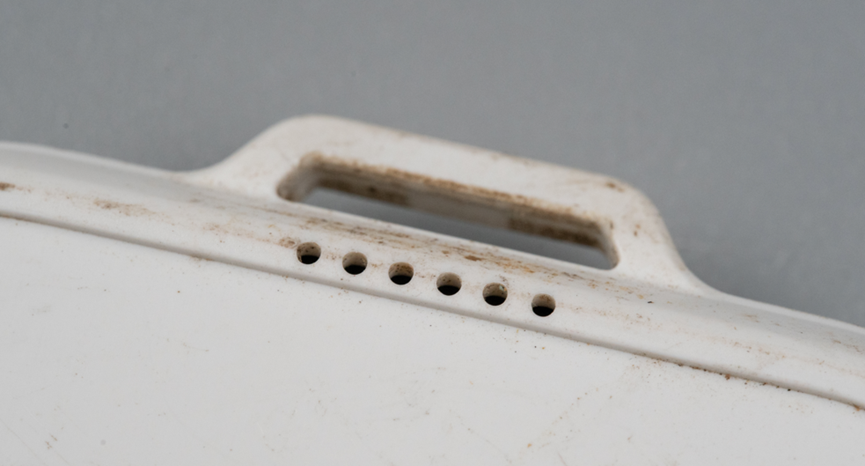

最上面的挂绳孔下面有一排8个孔，应该是扬声器孔。

这个工牌上面凹进去的区域应该是用来贴打工人的工作岗位信息和照片的。

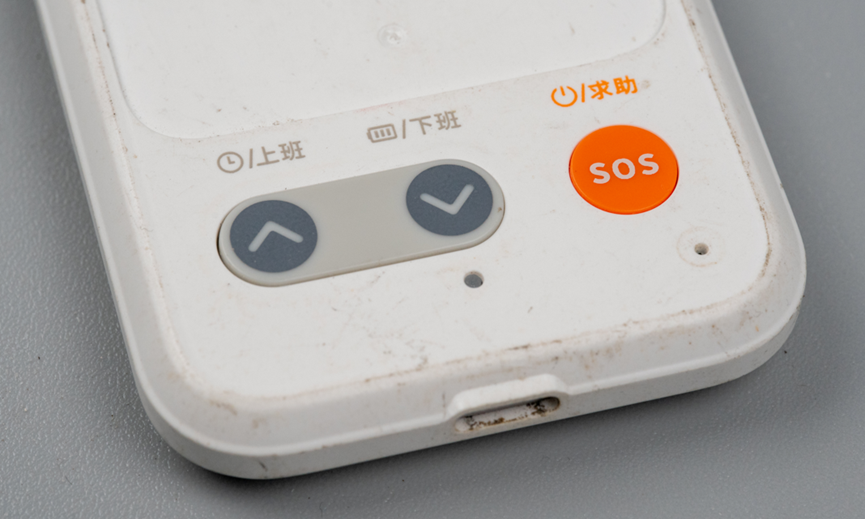

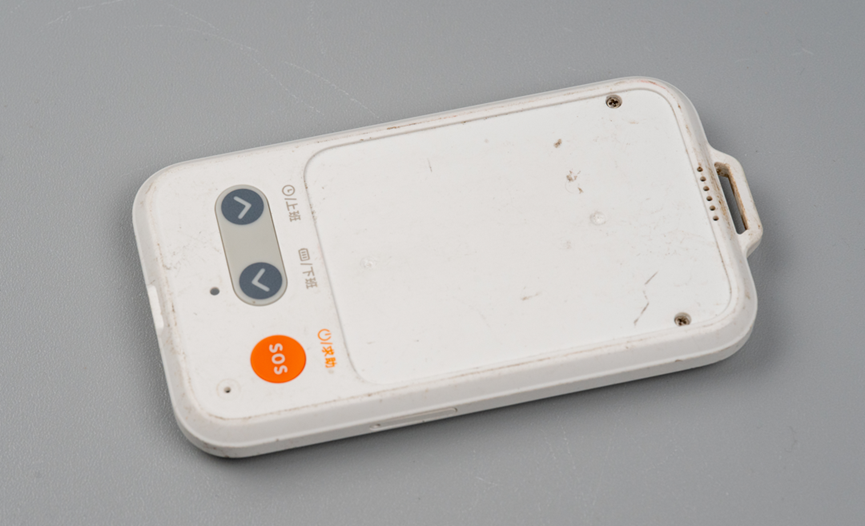

底部有三个按键，分别是上班按键、下班按键、SOS求助按键。下班按键底下还有一个指示灯。右下角似乎有一个麦克风拾音孔。

侧面有一个SIM卡插槽。

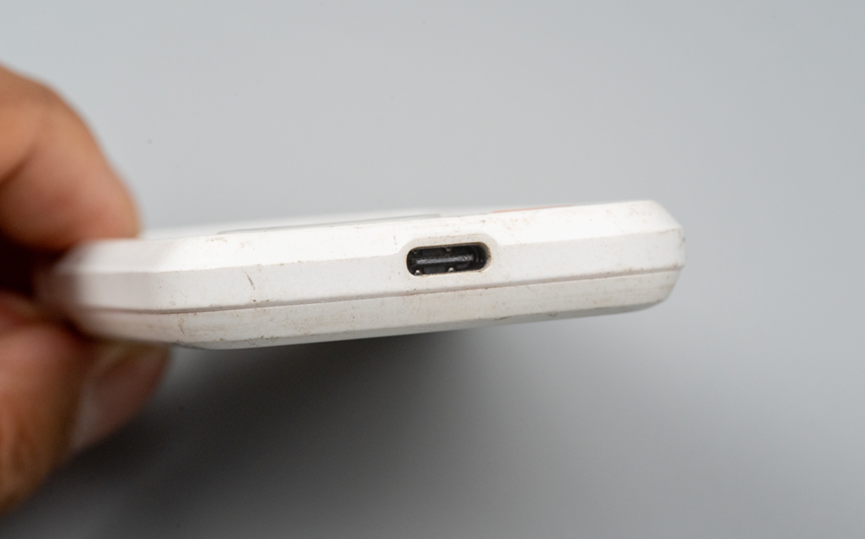

底部是Type-C充电接口。

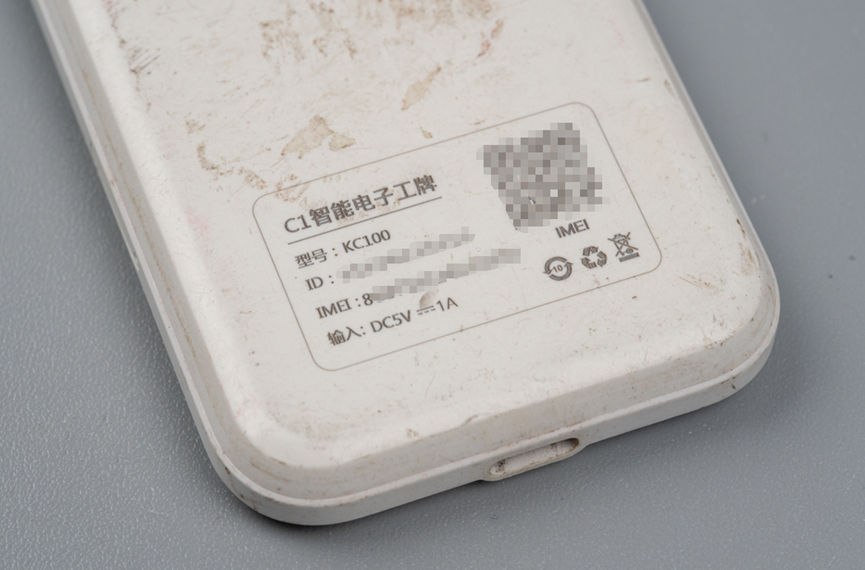

这个电子工牌的型号是KC100。我上网搜了一下，这个电子工牌，有蓝牙版本的室内打卡+考勤轨迹版本，也有考勤+定位+围栏的版本，也有远程考勤+定位轨迹+围栏的版本，这些不同版本，价格也有区别，从160元到320元都有。

今天就把这个玩意拆解了看看。

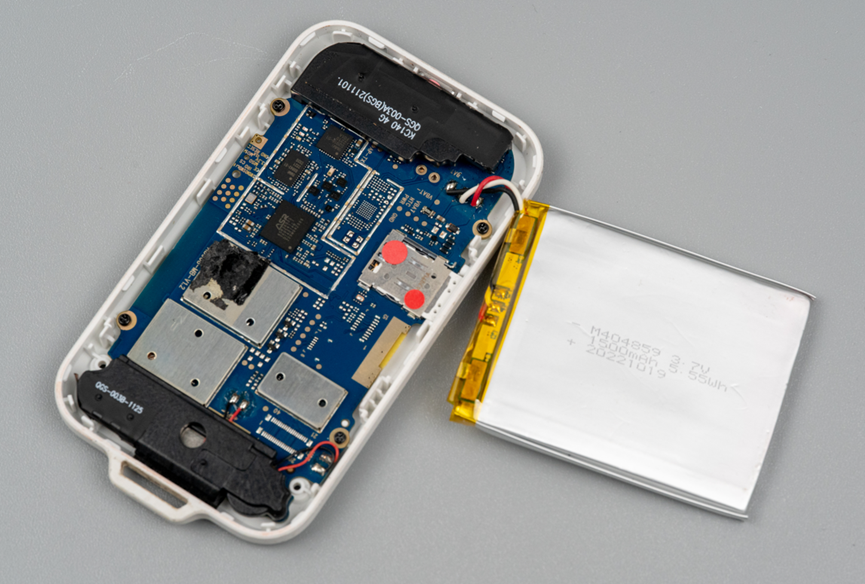

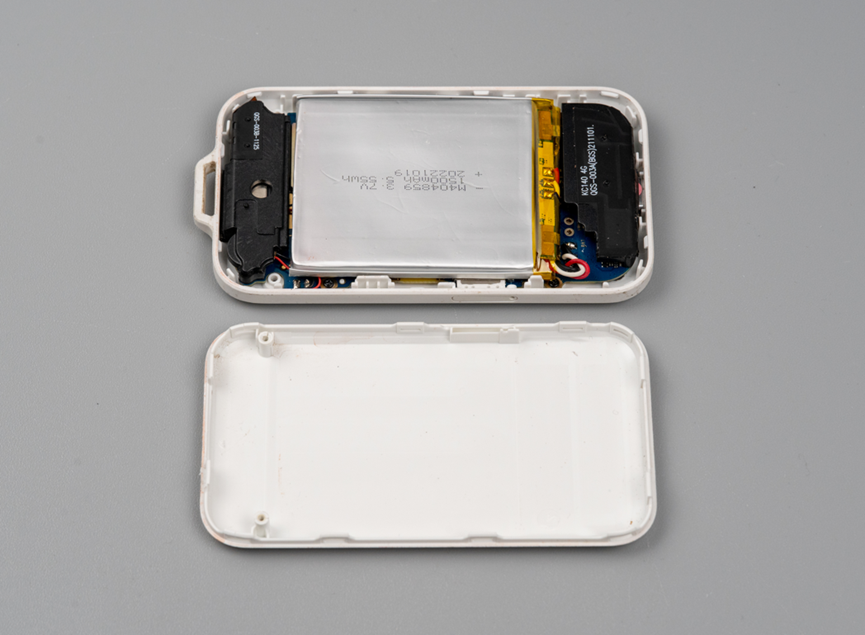

去掉电池一看，这玩意内部设计风格居然有点像手机的感觉，当然是几年前的那种手机内部构造。其实想想也是，插卡了，可以远程进行一些操作，如果加一个屏幕，可不就是个手机吗。

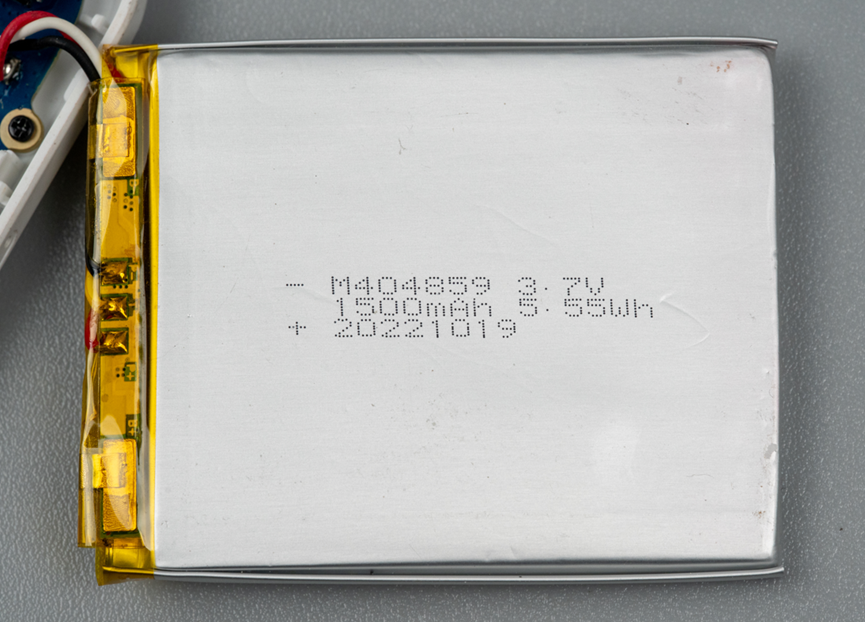

电池容量是1500mAh。

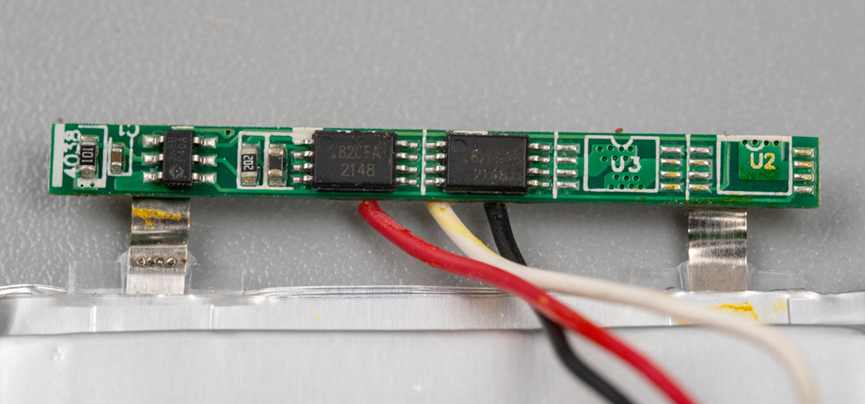

这是电池内部的保护板。

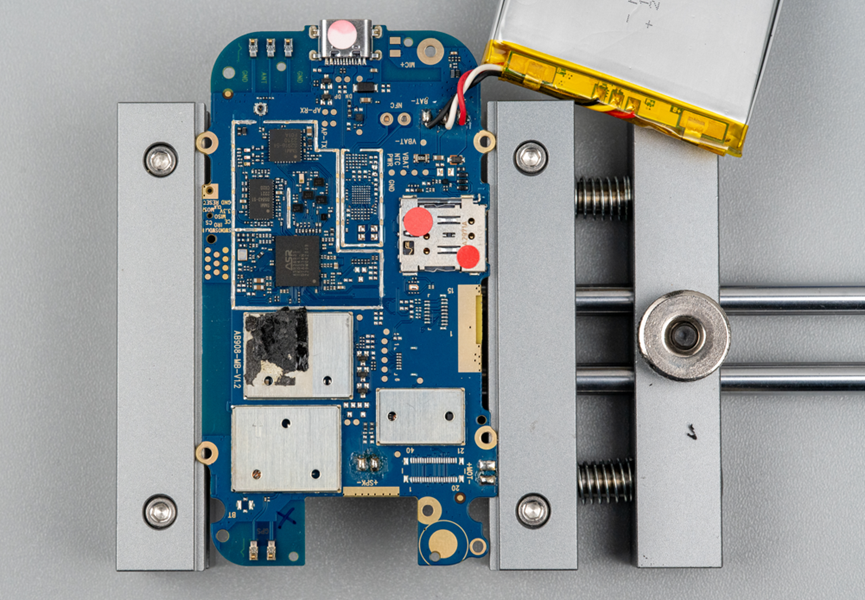

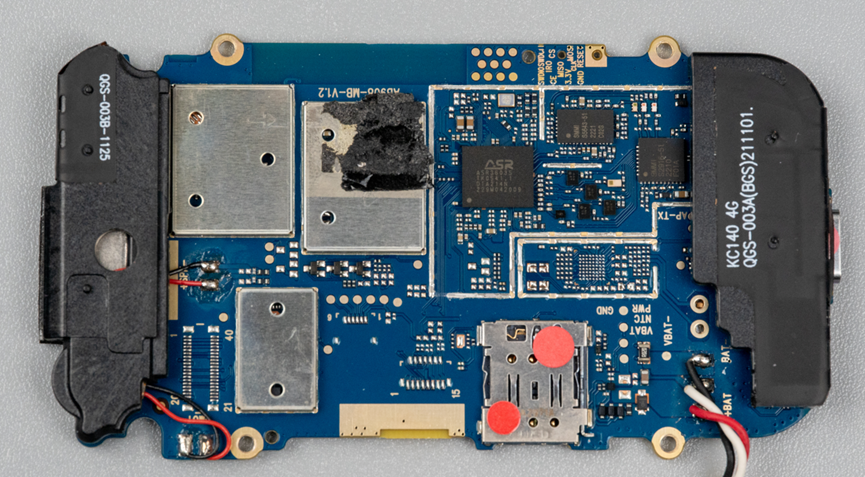

接下看看电路板。电路板两端都有黑色塑料配件，上面都有贴FPC软天线。

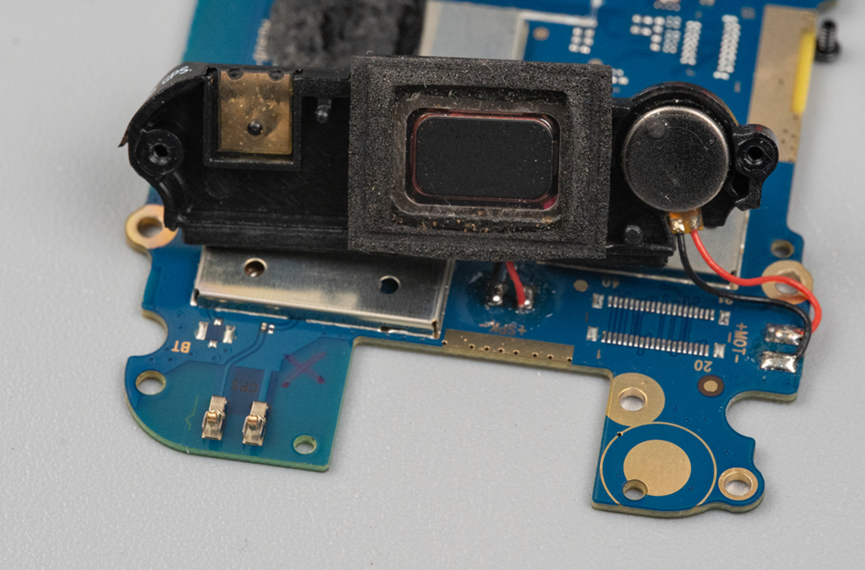

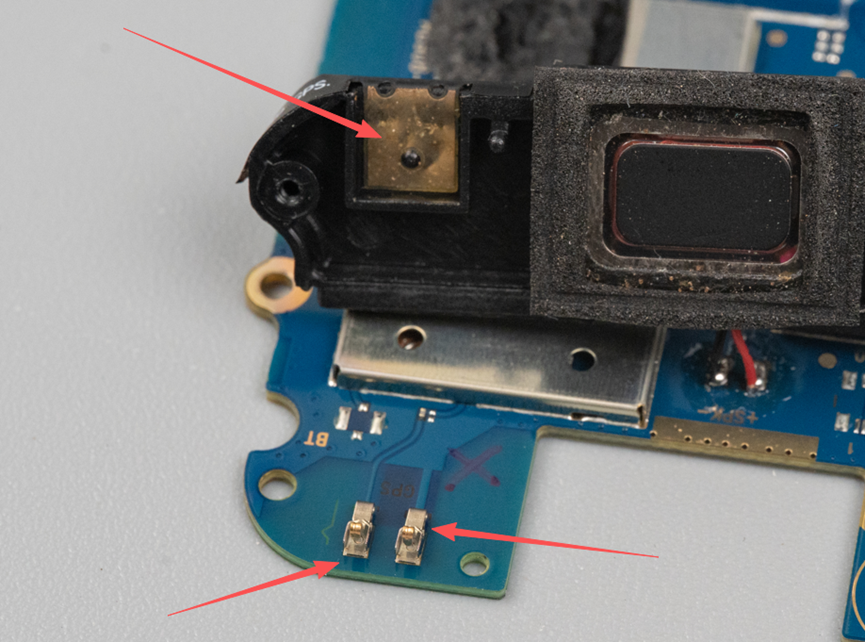

其中顶部这个黑色塑料配件下面除了天线触点，还有扬声器和震动马达。

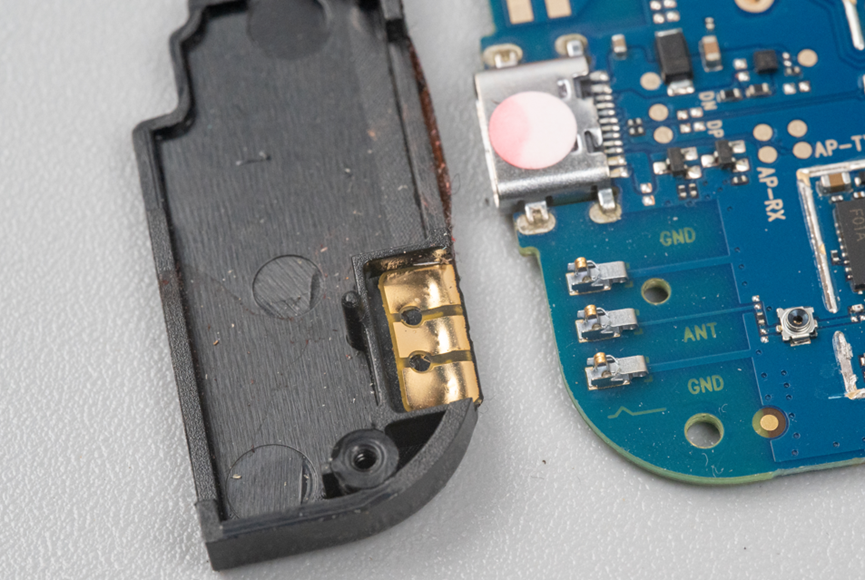

另一端的黑色塑料件下面，电路板上是Type-C插座和另一个天线弹片。

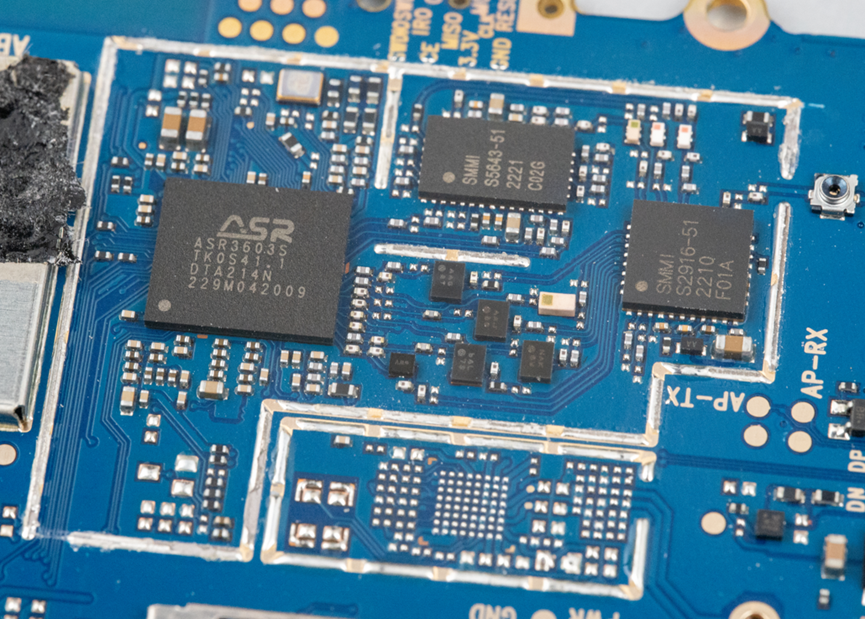

没有加屏蔽壳这里，用了一个ASR3603S，这是一个用于可穿戴产品和功能机产品的Cat.1芯片，支持从450MHz到2.7GHz的所有频段，支持Thread X和AliOS操作系统，其中AliOS上完成了支付宝预集成。还集成Audio/Video Codec、LCD、Camera等多媒体功能。另外，它支持VoLTE语音通话，还支持双卡双待。单芯片可以实现LTE Cat.1 / WCDMA / GSM这几种制式。所以可以使用的场景比较多，比如4G智能穿戴、学生卡、网络摄像头、POS机、云喇叭支付、功能机等等。

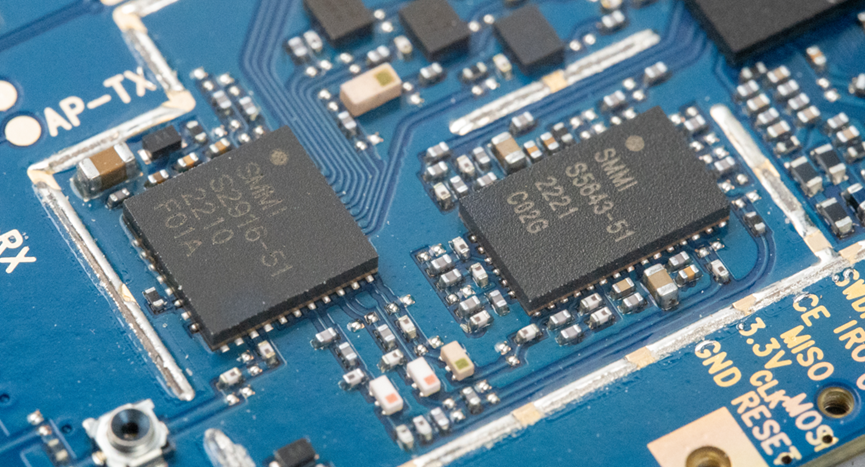

它旁边配了两个射频功放AP芯片，分别是S5643-51和S2916-51。前者集成了LB、MB、HB三路高性能PA，支持LTE sub-3GHz所有主流频段。后者集成了2路GSM PA及SP16T开关等器件，支持高功率的信号接收和发射。

板子上还有三个屏蔽壳，让我来拆掉看看底下是啥。

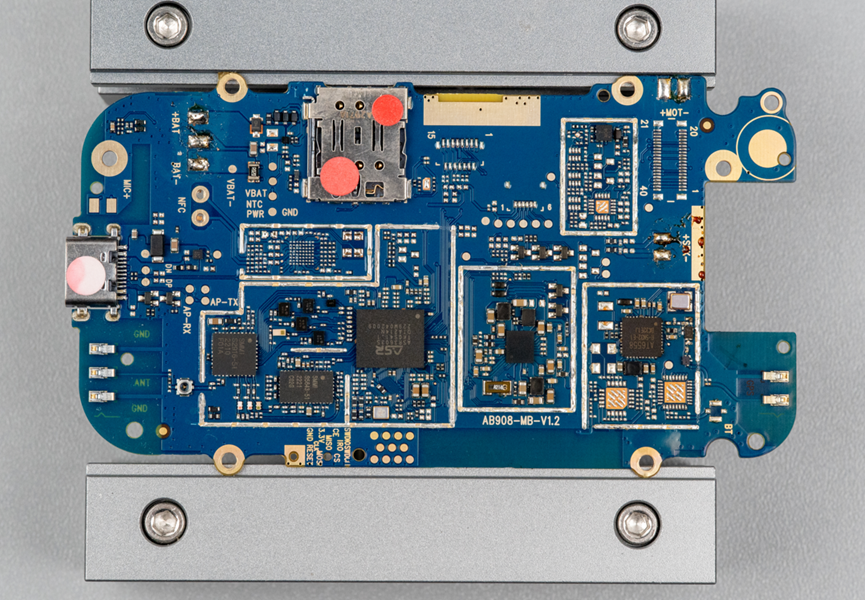

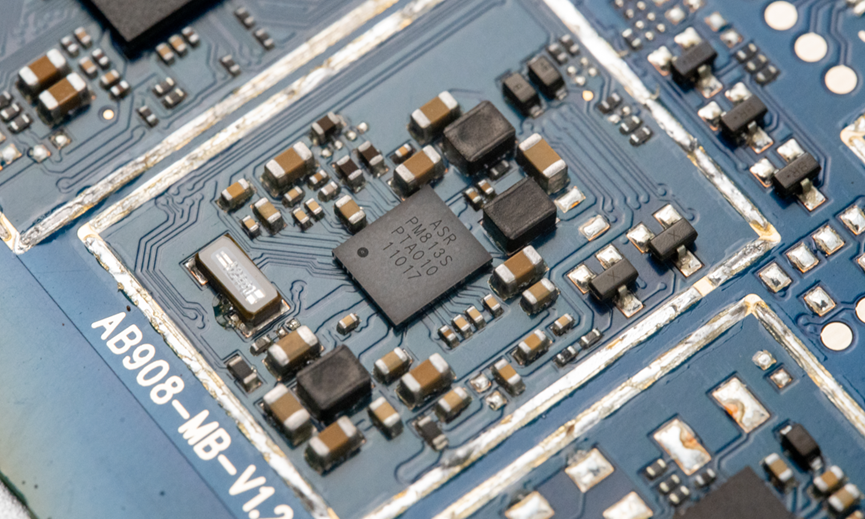

拆掉屏蔽壳之后。

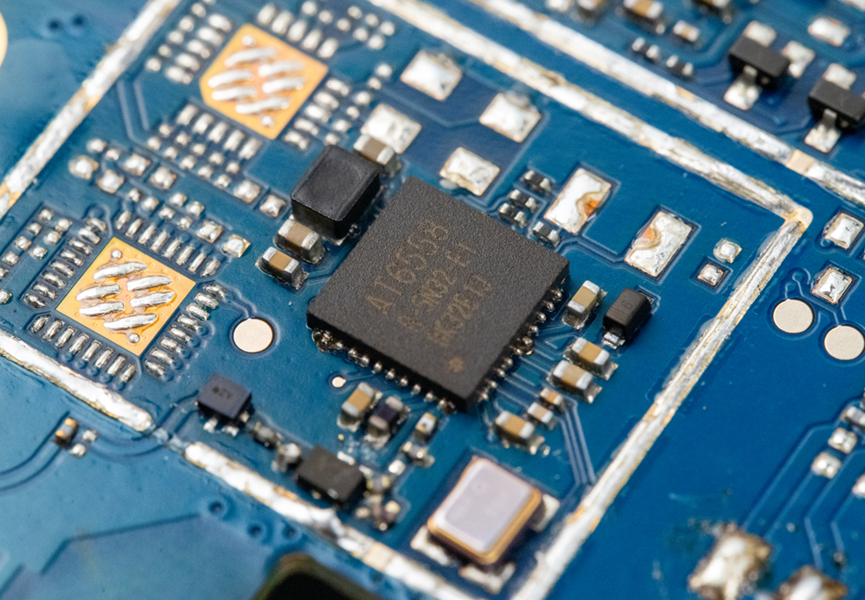

其中一个屏蔽壳下面是AT6558R-5N32，这是来自杭州中科微的一款高性能BDS/GNSS多模卫星导航接收机SOC芯片，片上集成了射频前端，数字基带处理器，32位的RISC CPU，电源管理功能。也就是说这颗芯片实现的功能就是GPS定位，当然GPS是通俗叫法，实际上它也支持我国的北斗卫星定位和俄罗斯的GLONASS，可以实现多系统联合定位。

这时候再回头看看GPS天线设计。从AT6558R-5N32芯片出来之后，经过外围器件之后，引到了天线弹片上，天线弹片旁边还有一个接地弹片，然后二者共同连接在FPC天线的露铜处。

这个天线的尺寸很小，之前做无人机用的都是陶瓷天线，好大一块，不知道这种PCB天线的性能如何，但是这个电子工牌理应也不需要太高的定位精度，否则也太可怕了，我去带薪入厕要是也能被定位到，那以后上厕所的时间能少很多啊。

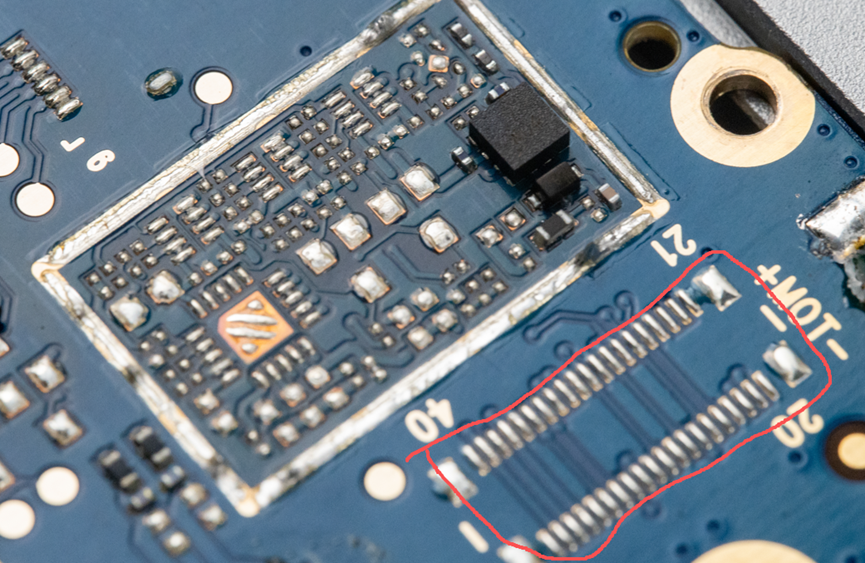

另外有一个屏蔽壳下面只贴了一个芯片，但是它旁边有一个40Pin的双排座子未焊接，我猜测这个是连接屏幕或者摄像头的。

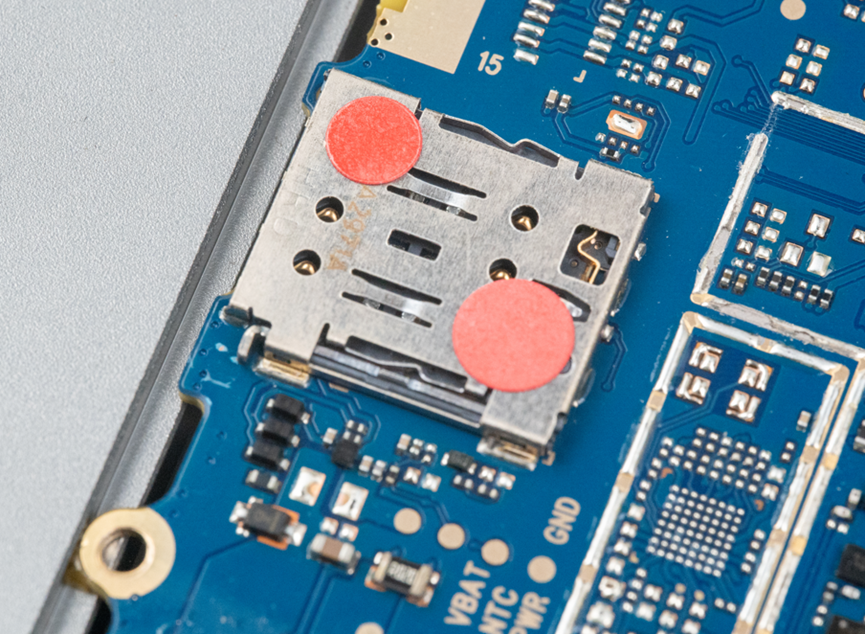

板子上的SIM卡插槽。

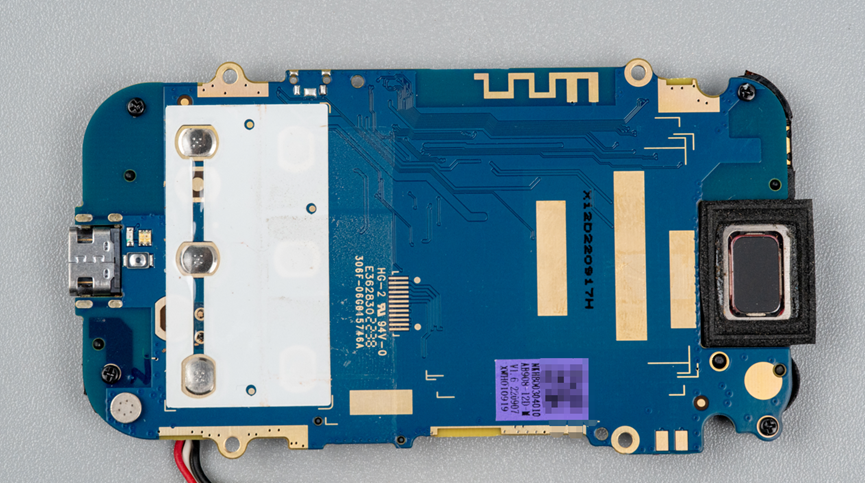

再看看看板子背面。

除了左下角的麦克风之外，没有什么关键器件，但是有一个PCB板载天线，这个天线是从GPS芯片那个屏蔽壳下面未贴装的芯片上引出的。另外，这板子做了沉金工艺，看着金灿灿的，用料确实足啊！

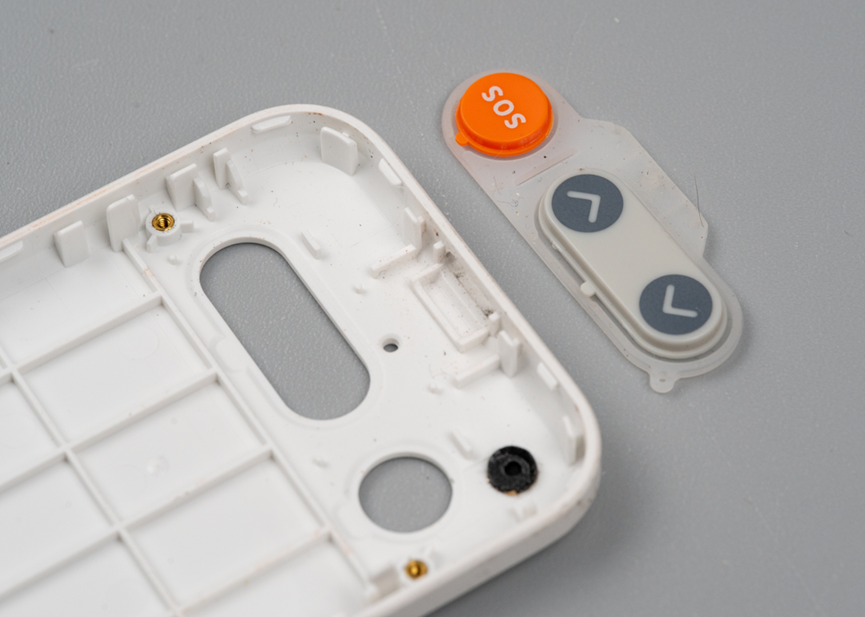

底壳上植入了滚花铜螺柱，用来固定电路板。另外，三个按键做工不错，颜色也挺鲜艳。

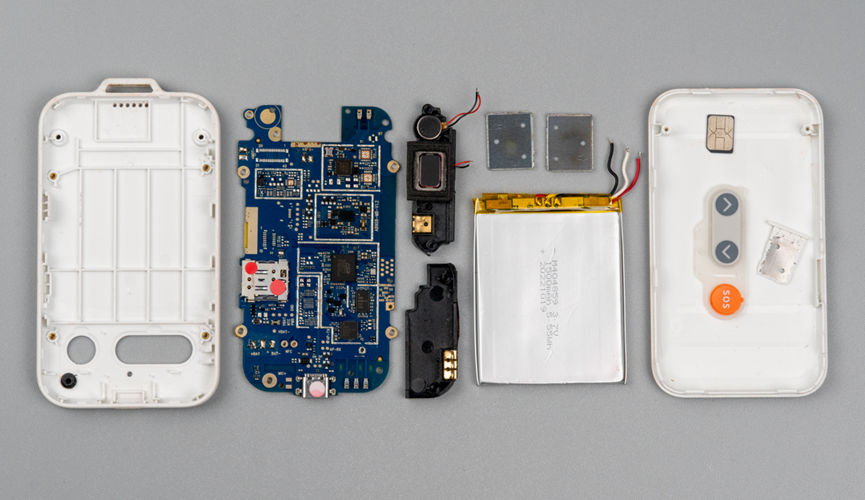

以上就是这个电子工牌的拆解。其实我拆解之前可能认为这玩意做工很简单很粗糙，没想到实际上做工用料都不差。
