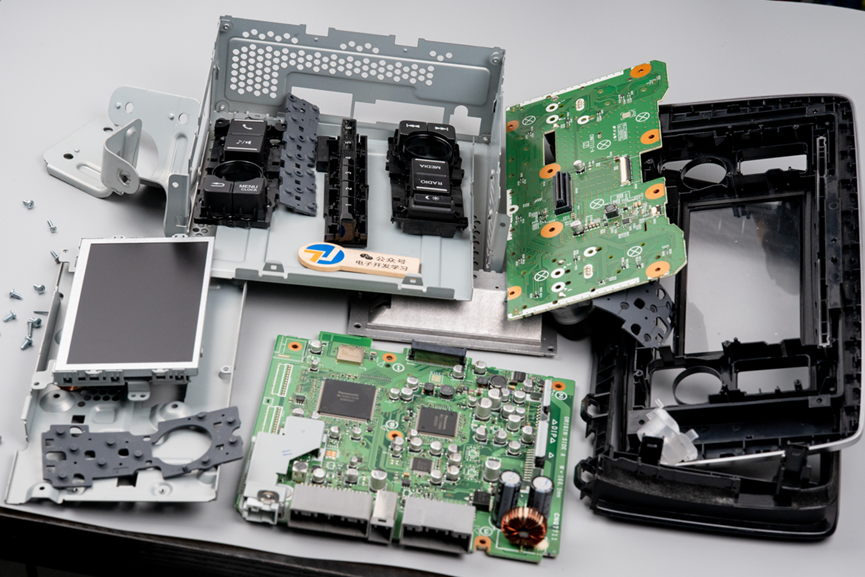

上一期拆解了2020款的本田皓影车机，看了屏幕和按键面板这一块，今天我们继续往里探索，看看后面的主板是怎么样的。

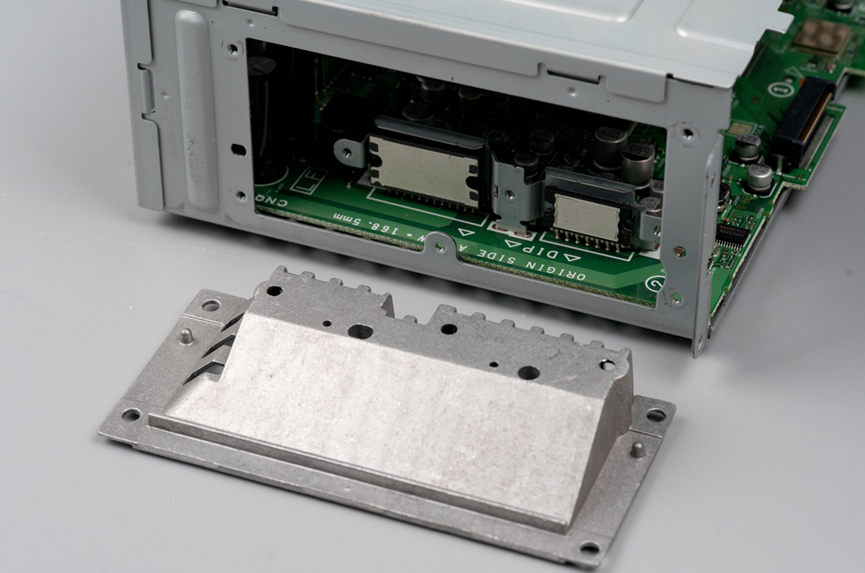

在整个冲压板构成的外壳的一个侧面上，有一块铸铁材质的散热器，拆下来之后，发现里面是电路板上的音频功放器件，这个散热器安装在这里就是为了给音频功放芯片散热。

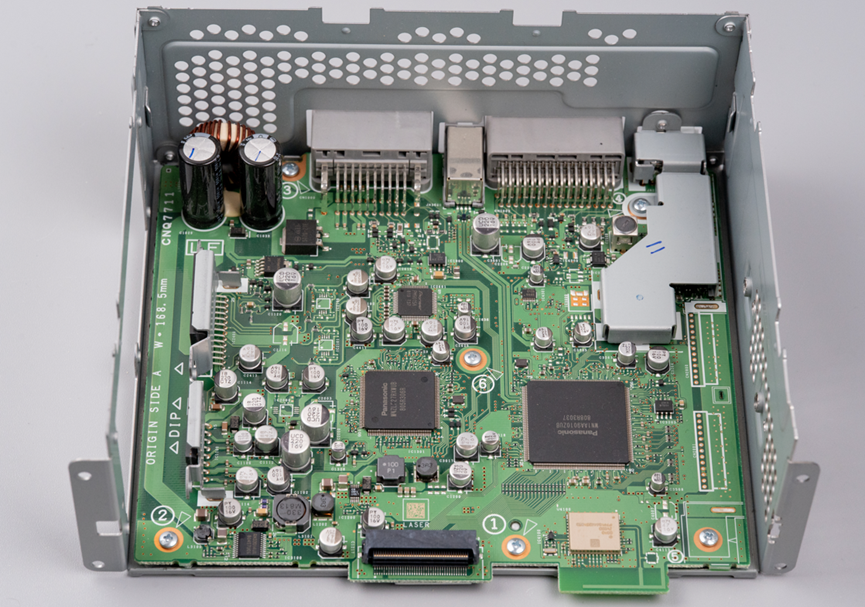

去掉散热器，和顶壳之后，就可以看到完整的主板了。

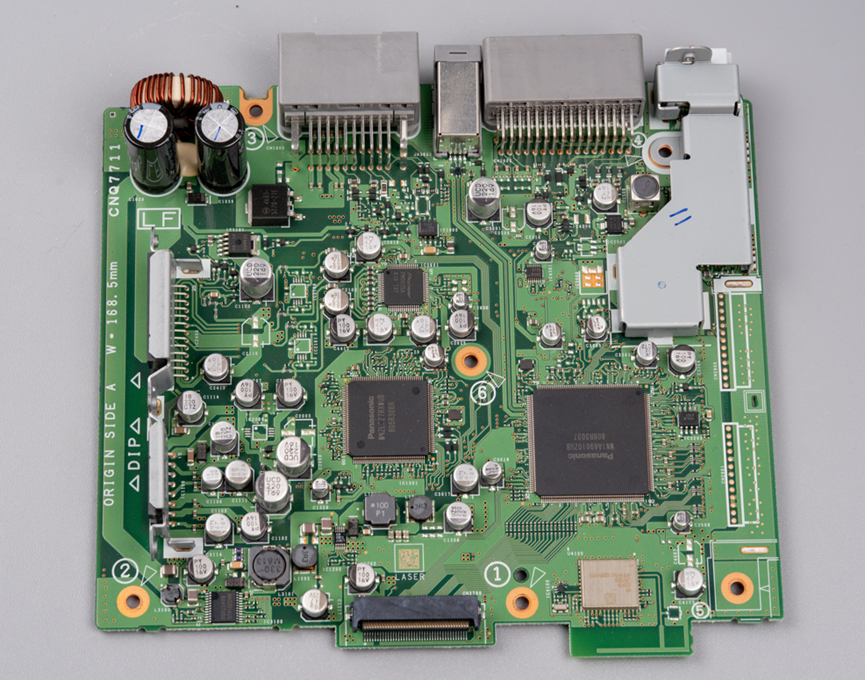

把主板从外壳里拿出来。这个上面用了两个LQFP封装的芯片。

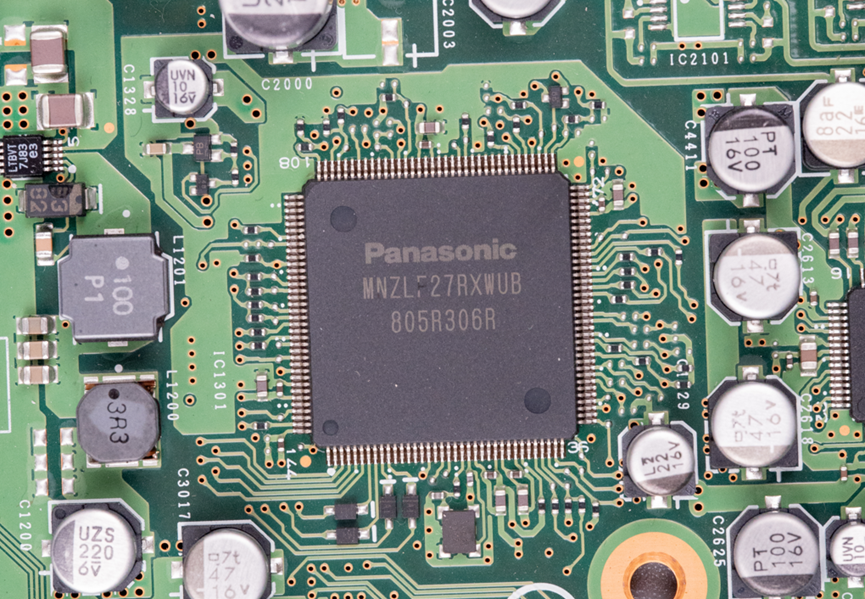

MN1AA9010ZUB的塑胶壳尺寸是29mm。

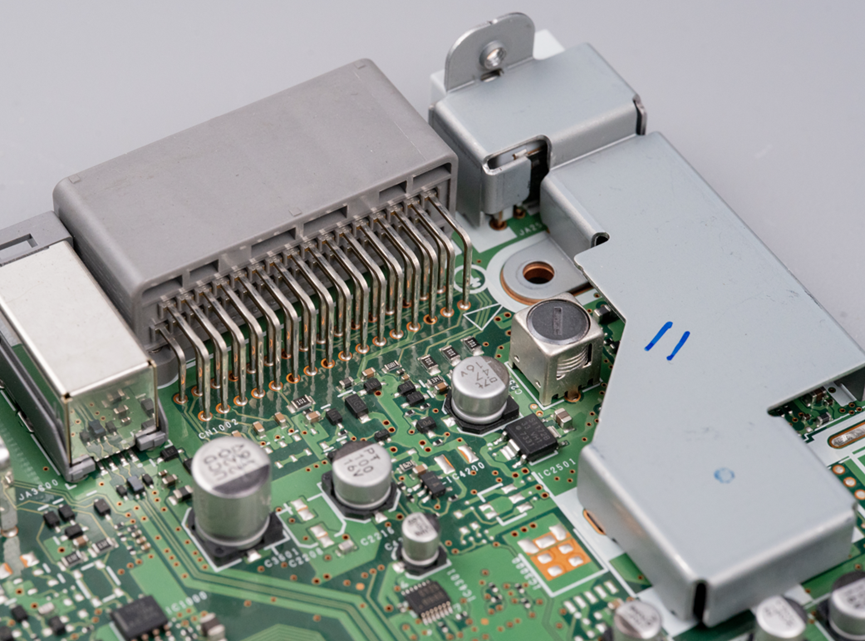

另一个座子特写，右边还有一个座子的电路上面包裹了冲压板。

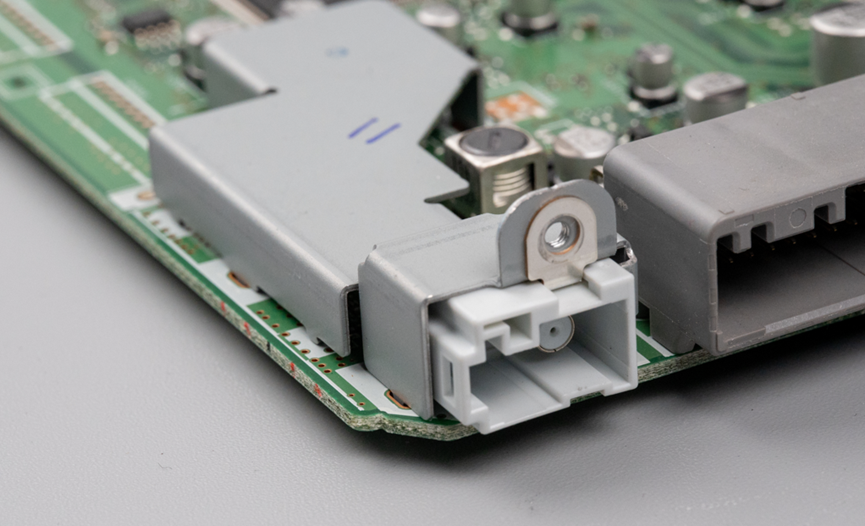

包裹了冲压板的座子是收音机天线连接器。

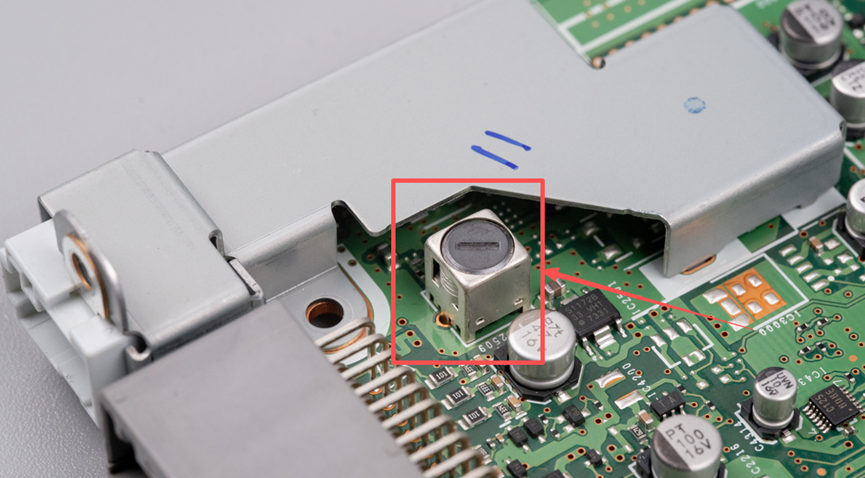

这里有一个可调电感，因为接收机的接收电路核心是一个LC谐振电路，通过这个可调来实现较好的阻抗匹配。

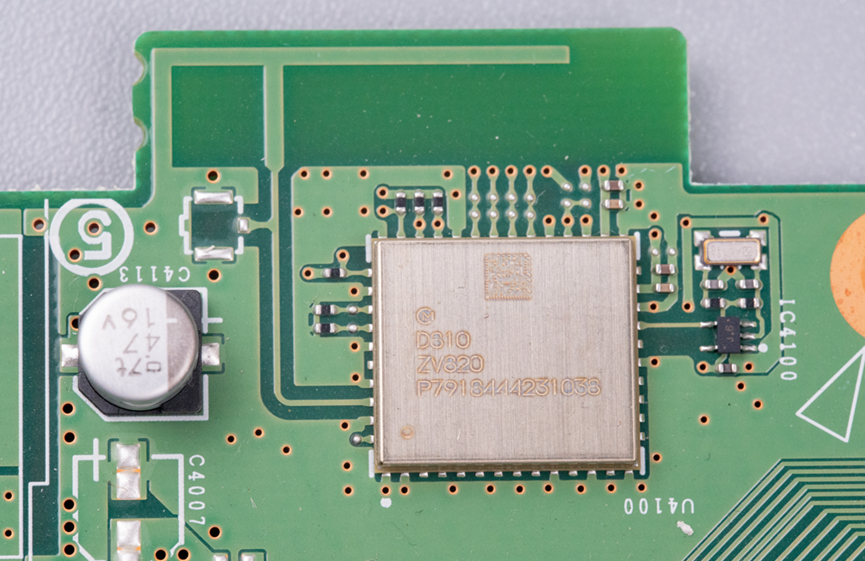

板子上有一个无线模组，其天线采用板载PCB天线，兼容IPEX天线座但未焊接。

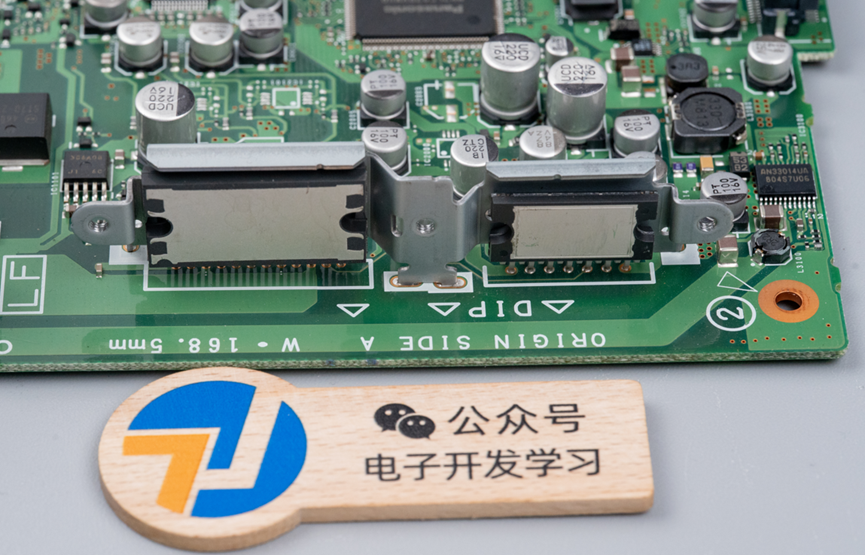

两颗音频功放芯片。

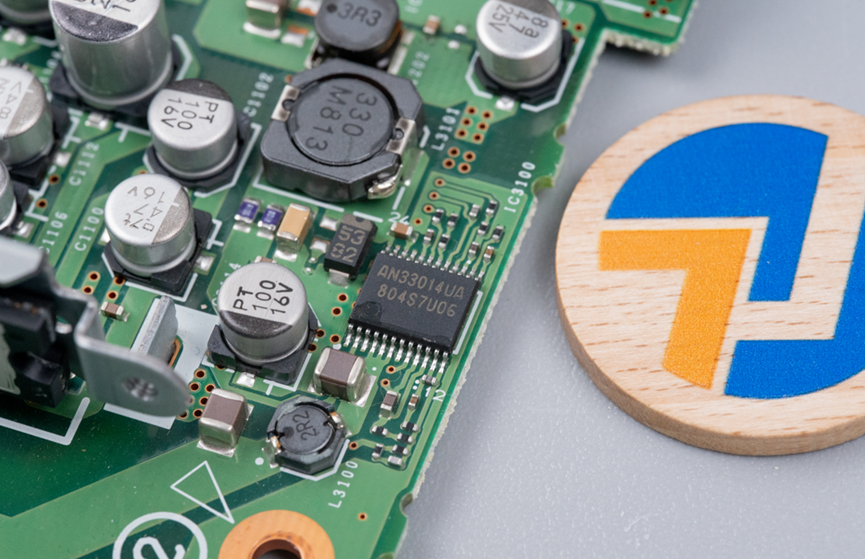

在音频功放电路旁边有一个DC-DC电路，采用了电源芯片是AN33014UA。

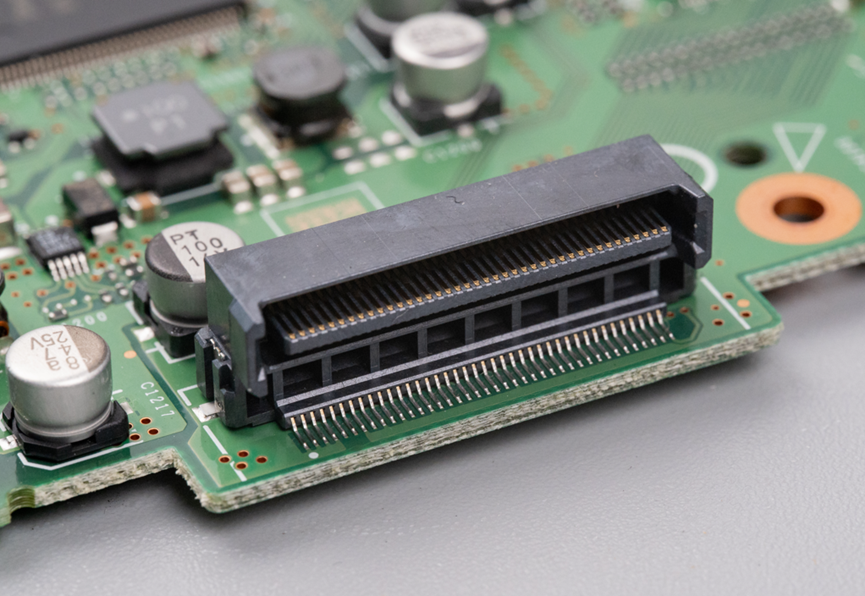

另外这个连接器还是要说一下，这个和上一篇文章里讲的那个浮动连接器是一套，看着都不便宜的样子。

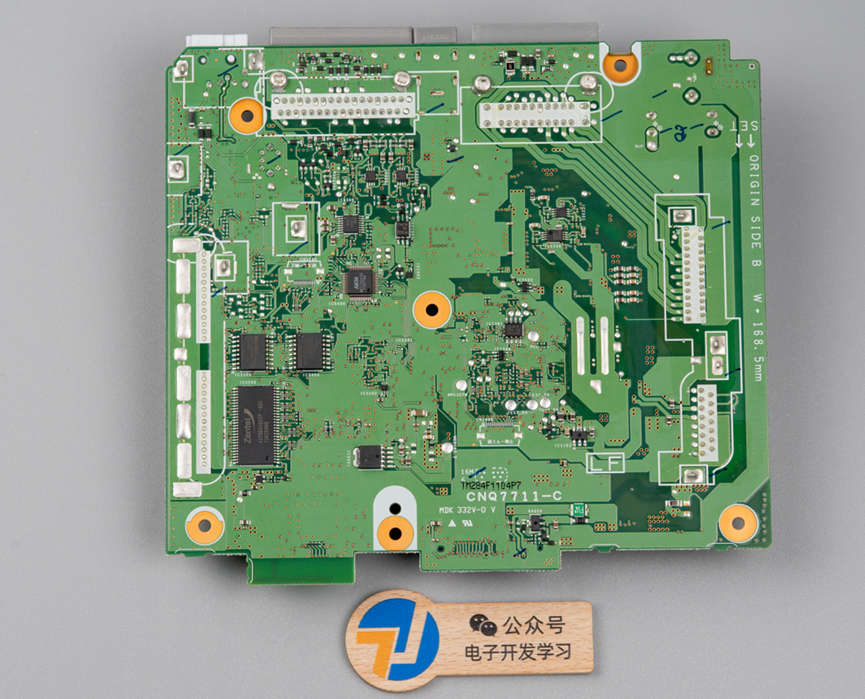

主板背面。

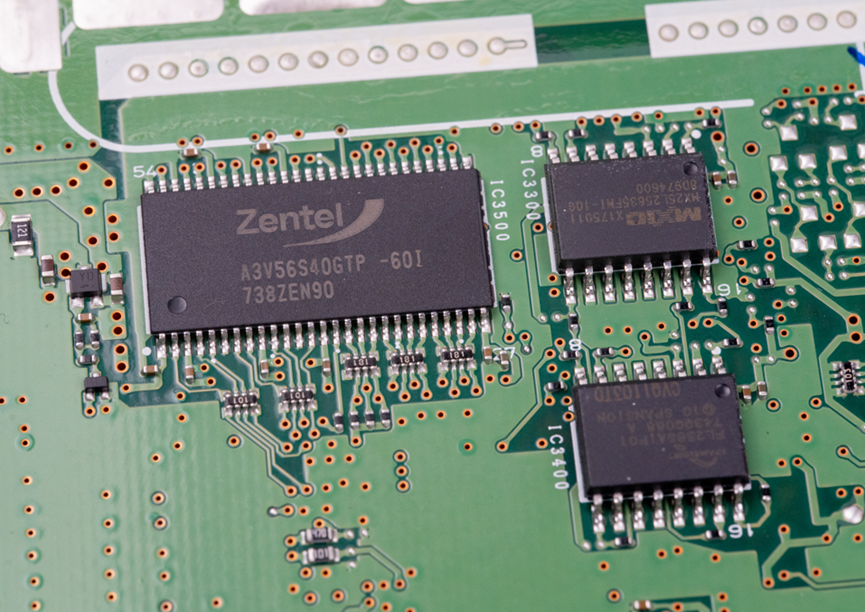

左边的A3V56S40GTP是一颗256Mb的SDRAM内存颗粒。右上角的是来自MXIC的Flash存储芯片。右下角的也是一颗存储芯片。

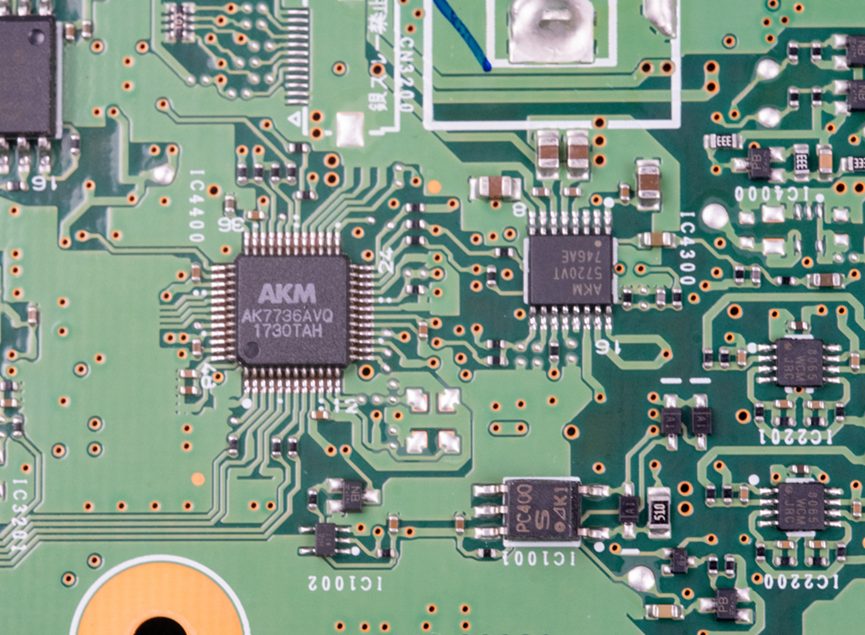

这颗AKM的AK7736AVQ是一颗音频DSP处理器。

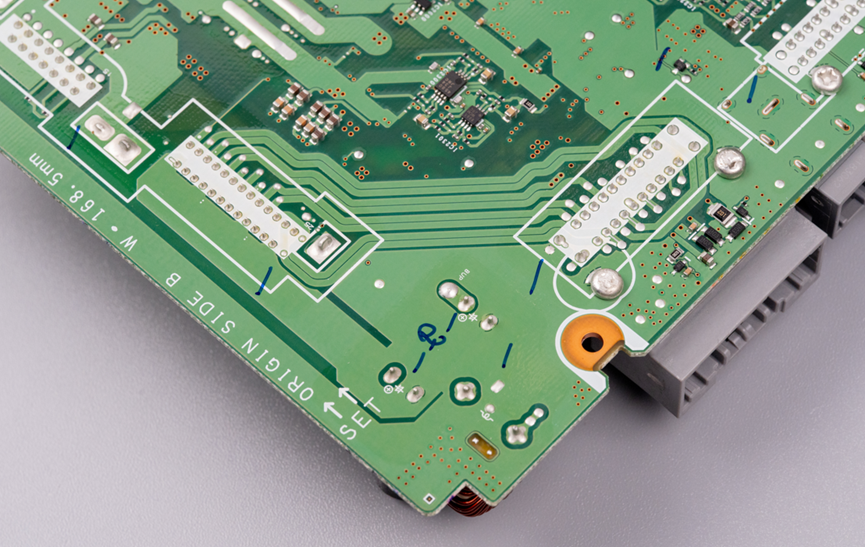

从这里的信号可以很明确的看出，音频功放的引脚，通过较粗的走线连接到这个对外的连接器上，说明这是驱动喇叭的线，总共有8根，接4个喇叭。

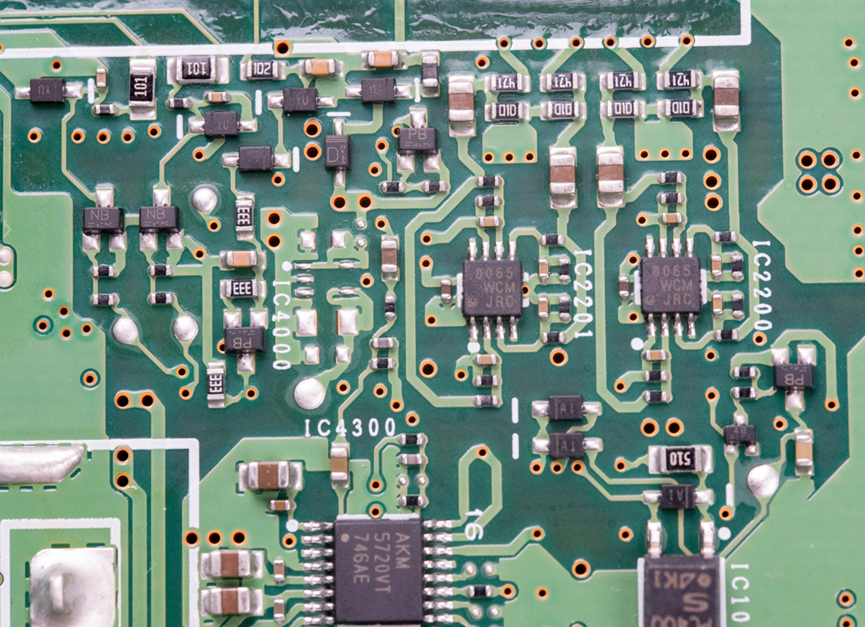

这一坨很显然是什么模拟电路，这个8065怀疑是ADI的AD8065，是一颗单路增益带宽积145MHz的FET输入运放，这个电路具体没有深究。

这种汽车里面的电路板，其实很有分析价值，但是我懂得太少，而且限于篇幅，就写到这里。图片足够清晰，欢迎大家留言区深入讨论。
