前段时间网友寄来一个水平仪（专业术语叫激光投线仪）让我拆解。

这东西一般在土建工程上用的比较多，我初中毕业暑假去工地打工经常接触。另外大家接触比较多的可能是装修房子的时候。

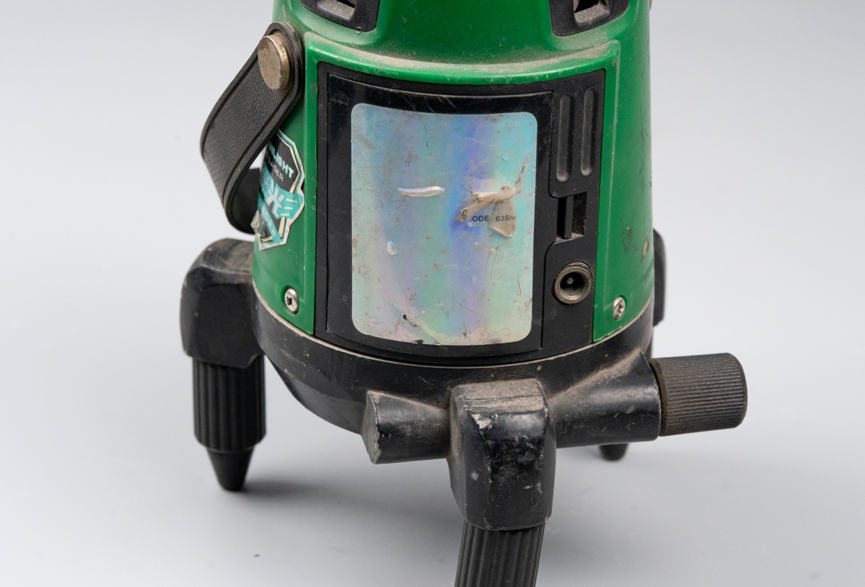

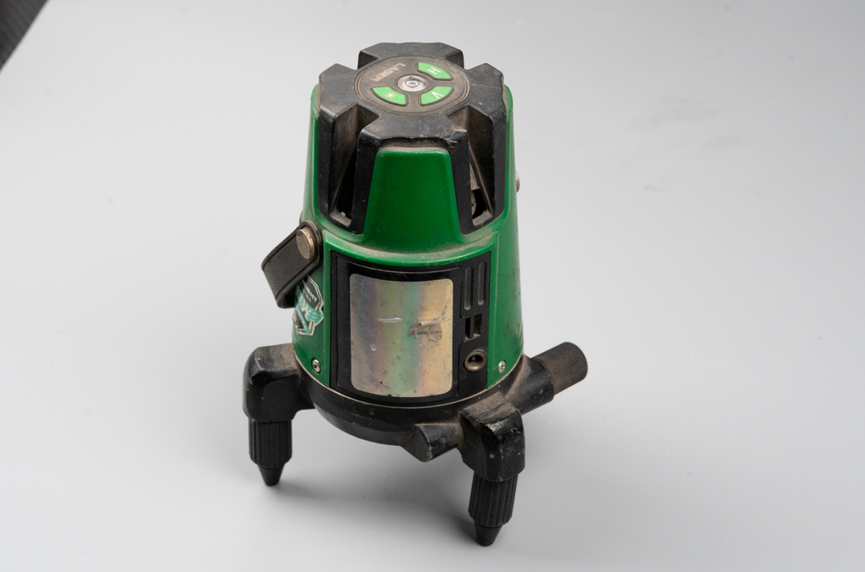

这个水平仪看起来成色颇旧，铭牌上的字已经全部被磨得看不清了，这应该是已经在工地上付出了自己的大好年华。

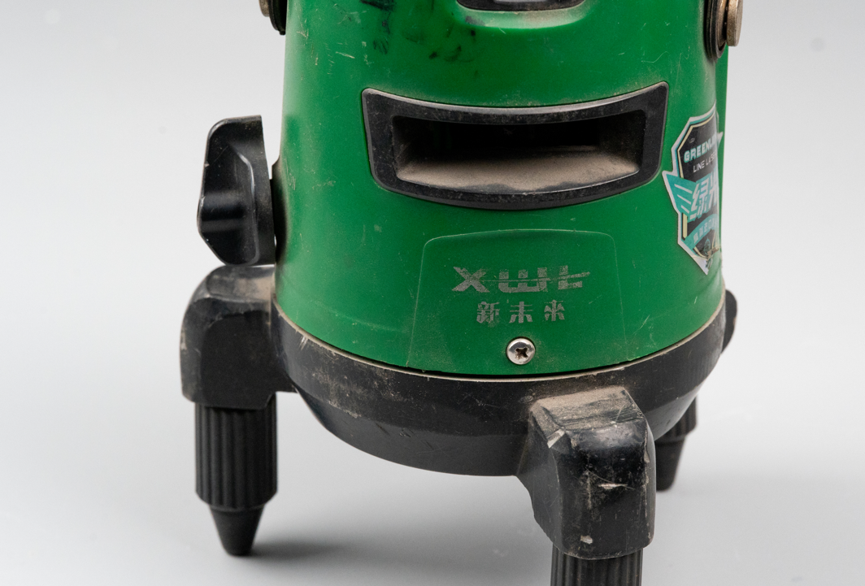

品牌隐隐约约可以看到是新未来。

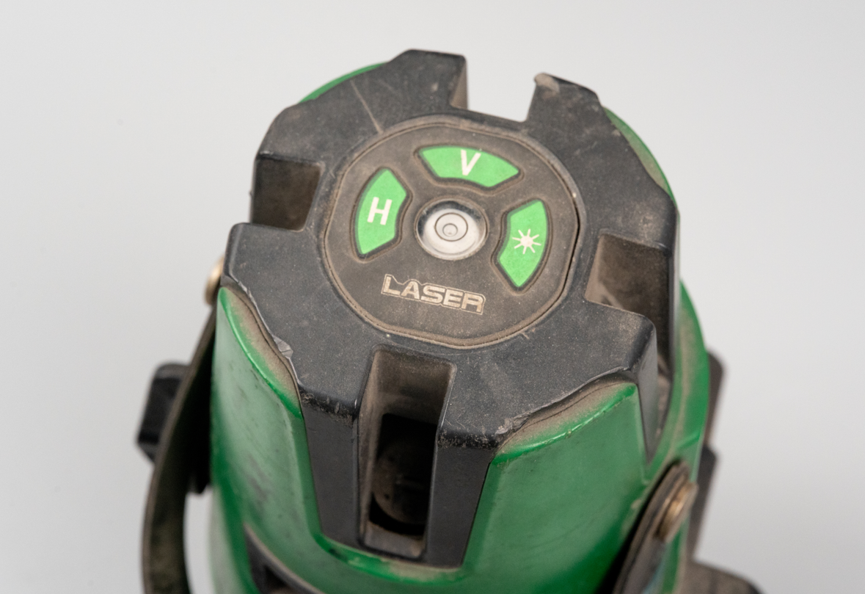

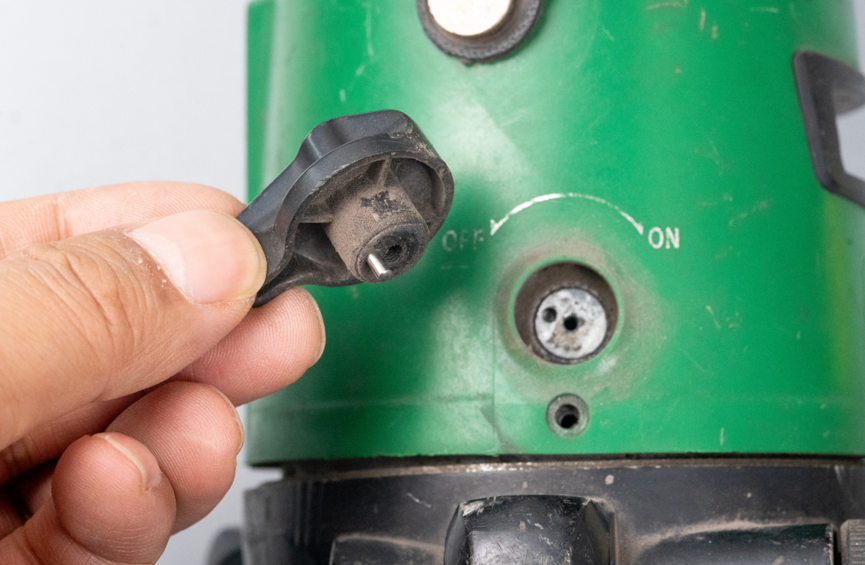

拆解需要先把这个开关拆掉。

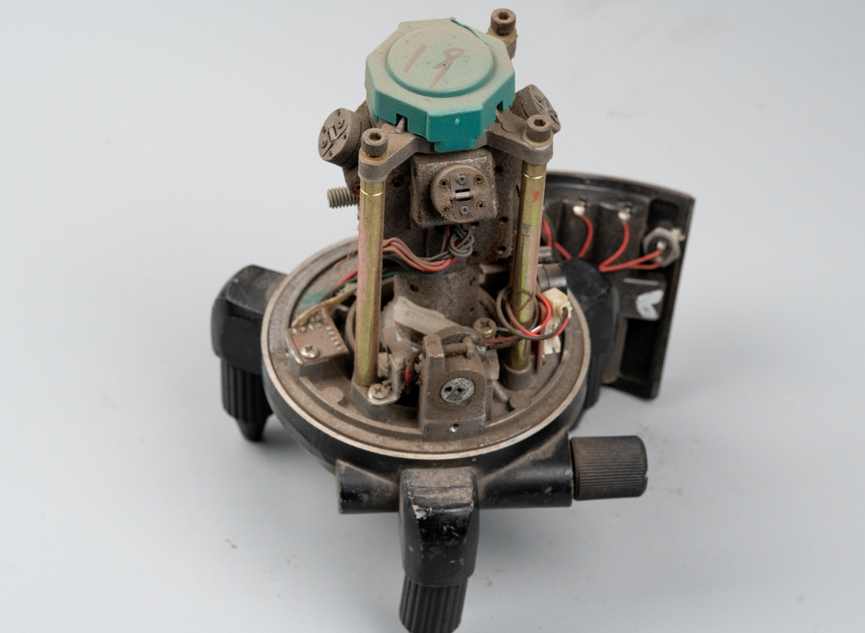

去掉外壳之后我才发现这里面已经实现了灰电油平衡，所以接下里只能观测，不能干预。

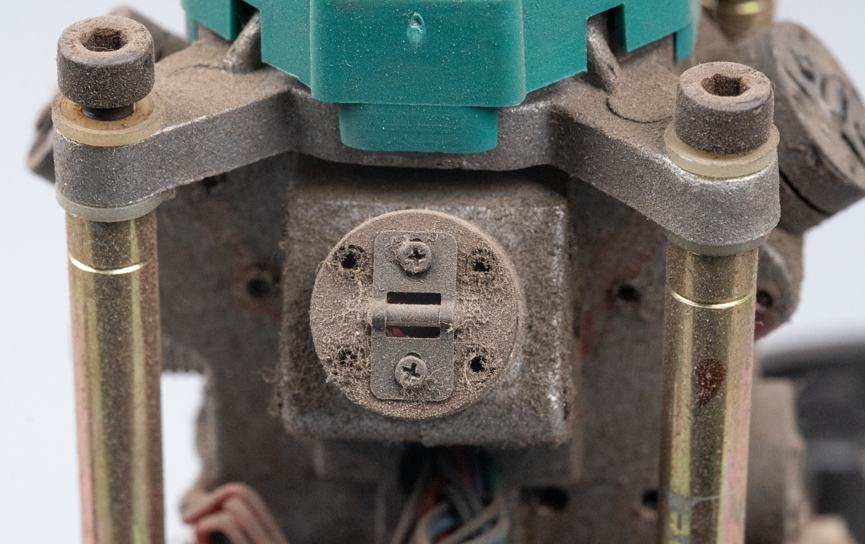

激光窗周围的油渍灰尘尤其严重。左边这个支腿顶部的螺丝也松动了。

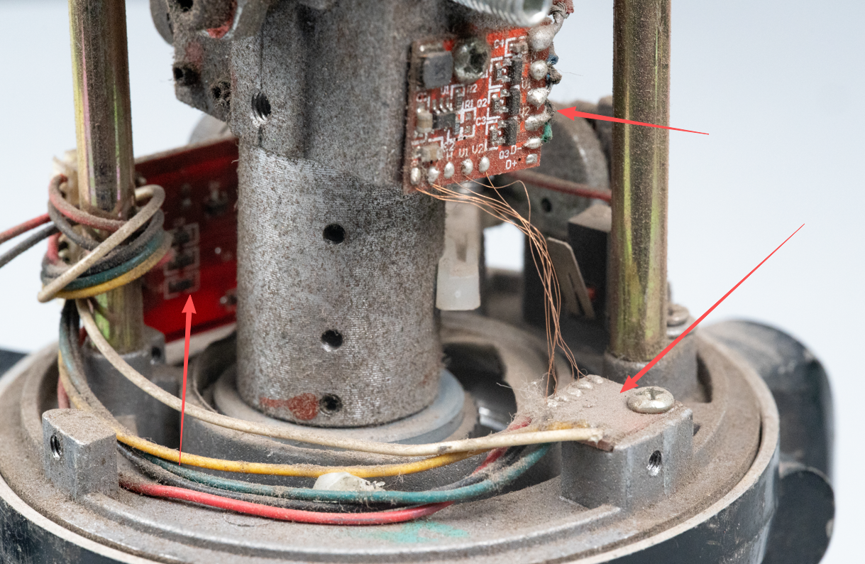

这个水平仪的电气水平很低，采用了三个分离的电路板。

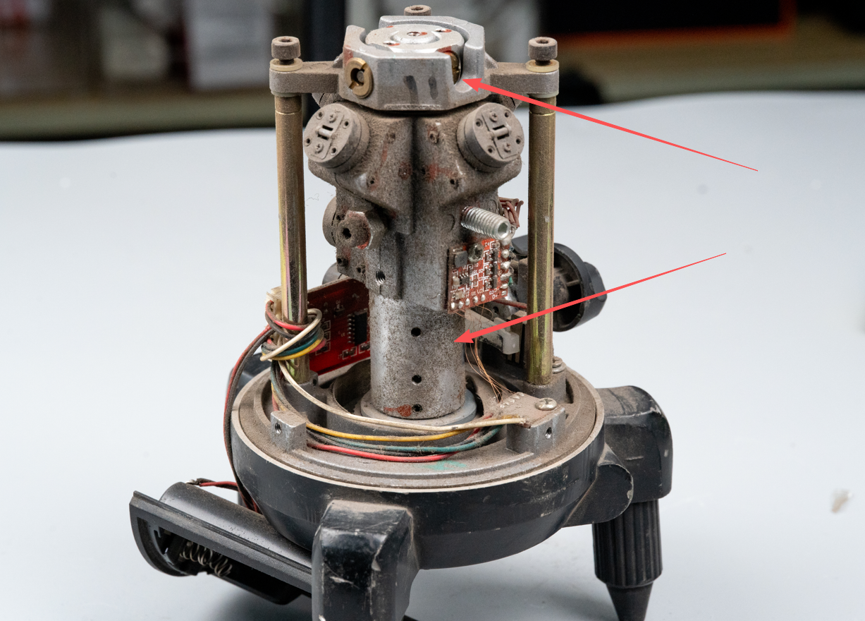

中间这个轴体整个是可以晃动的，像一个挂钟一样，我在后面把它统一称为悬垂轴。这样的话，把激光发射器安装在它上面就可以保证激光横平竖直的发射出来。

这个扳动开关关闭的时候，会让这个白色尼龙材质的杆卡紧中间的悬垂轴。这样在移动的时候，这个悬垂轴就不会晃动。同时这个开关也会触发电子系统的供电开关。

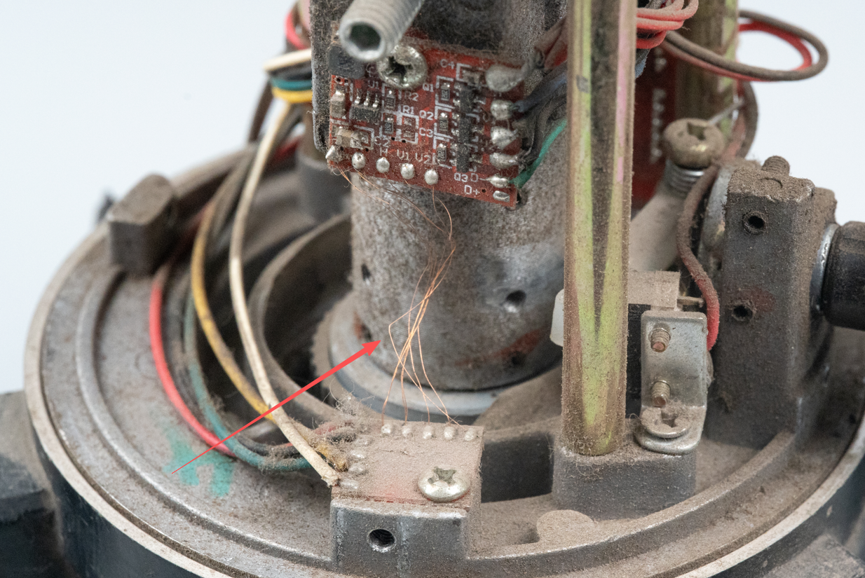

这也就能理解为什么从底下的板子到悬垂轴上的板子之间的连接线，用的是这种非常细的，大概只有0.2mm的漆包线了。这么细的线，才能尽量减少对悬垂轴的拉扯量。但是我觉得，这个可以采用其他办法解决，比如FPC软排线，或者干脆内部采用无线通信或者光通信的方式，但是各有优劣吧。

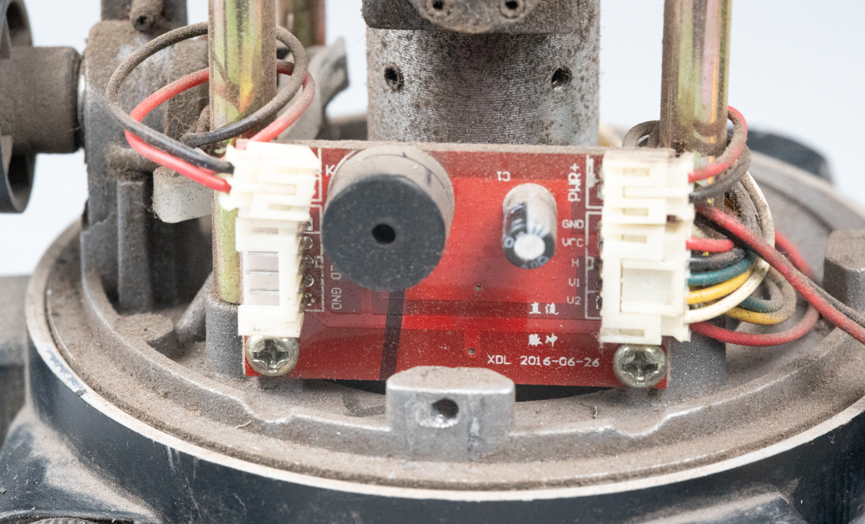

电源分配板。

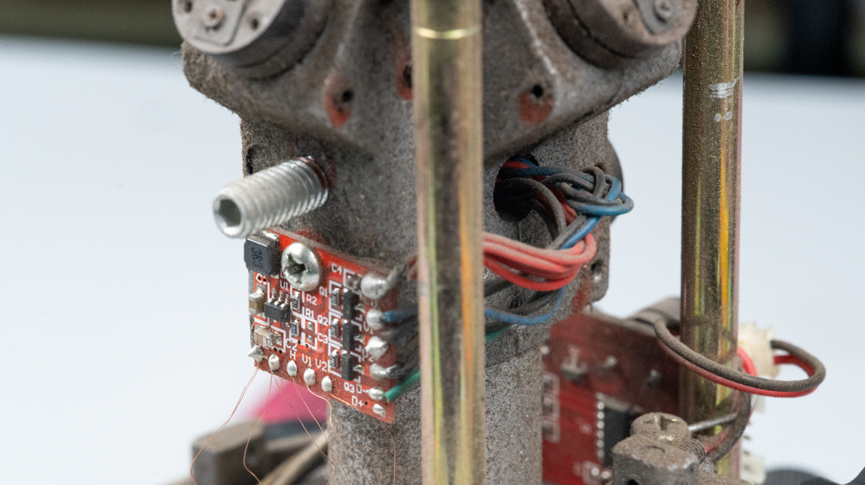

悬垂轴上的板子，实际上是激光驱动板，通过比较粗的线走入悬垂轴内部，连接到了激光发射器上。
