有个朋友好奇摆地摊用的大喇叭里面是什么方案，所以就下单了一个寄给我，让我做拆解。

我也是觉得挺逗的，怎么这朋友好奇心比我还强。不过话说回来，这种大喇叭可能我们每天都能看到，但是却没有拆开看过内部设计，所以也刚好拆解展示给大家看看。

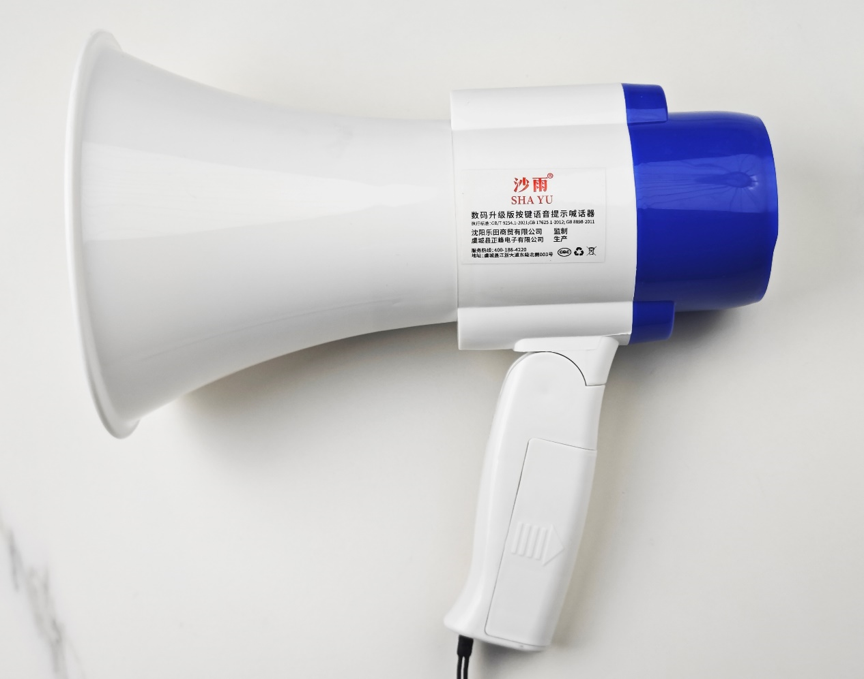

从侧面看看，铭牌上写了监制与生产单位。

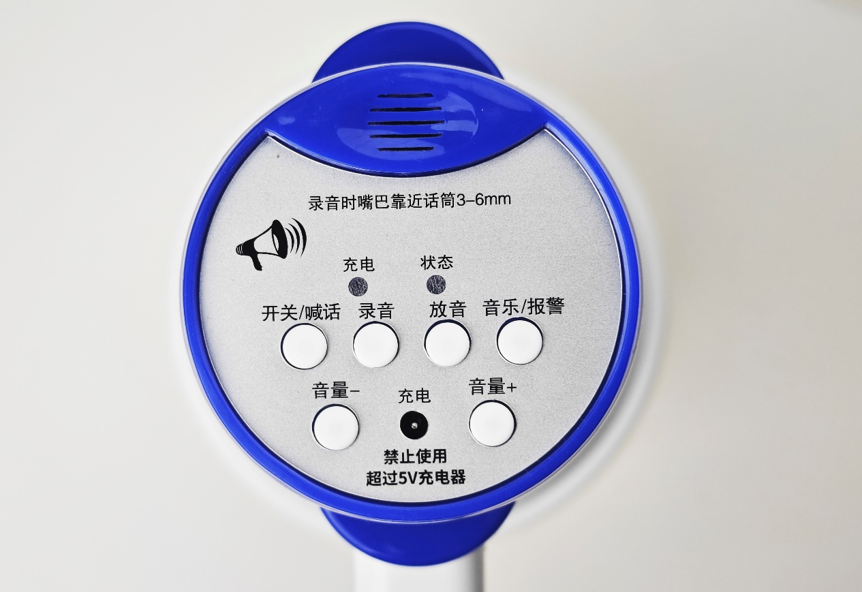

蓝色这一端是用户交互区，有开机喊话、录音、放音等等按键，还有充电指示灯和状态指示灯，上面蓝色的开三个缝的，里面应该是用来拾音的麦克风，下面的充电器接口居然是圆的，提示禁止使用超过5V充电器。这早都应该改成Type-C了。

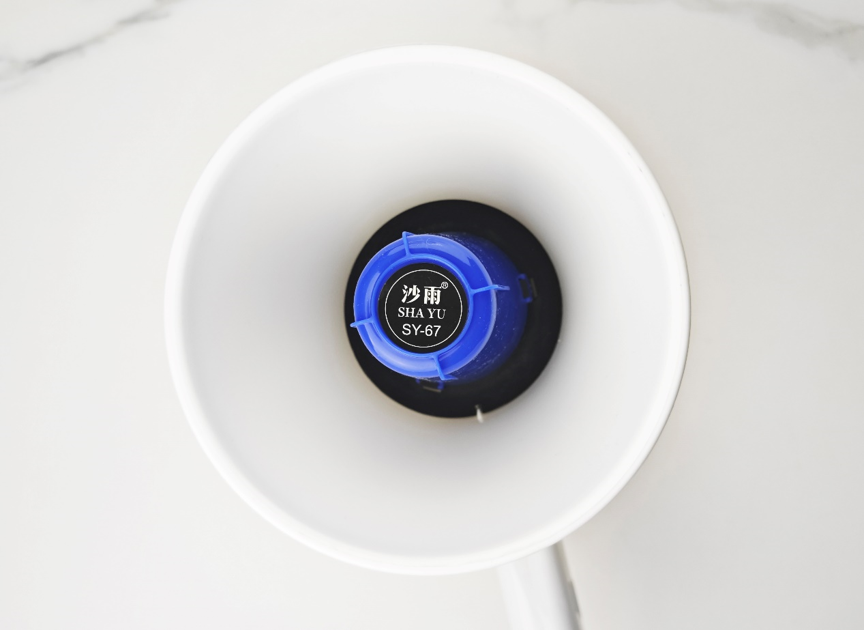

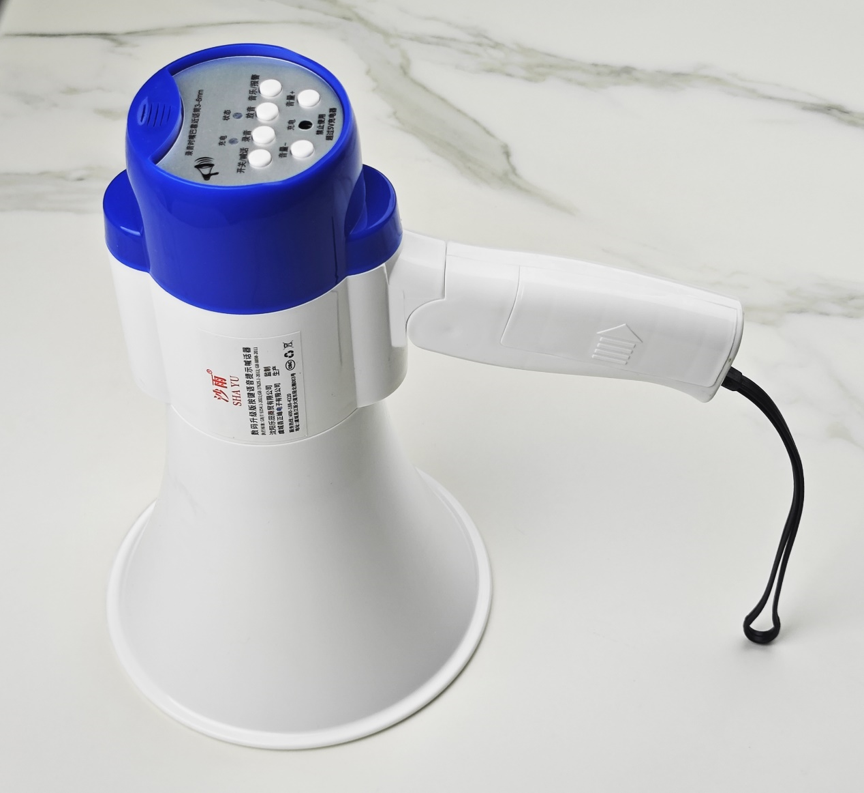

扬声器这端看起来很简单，如下图。

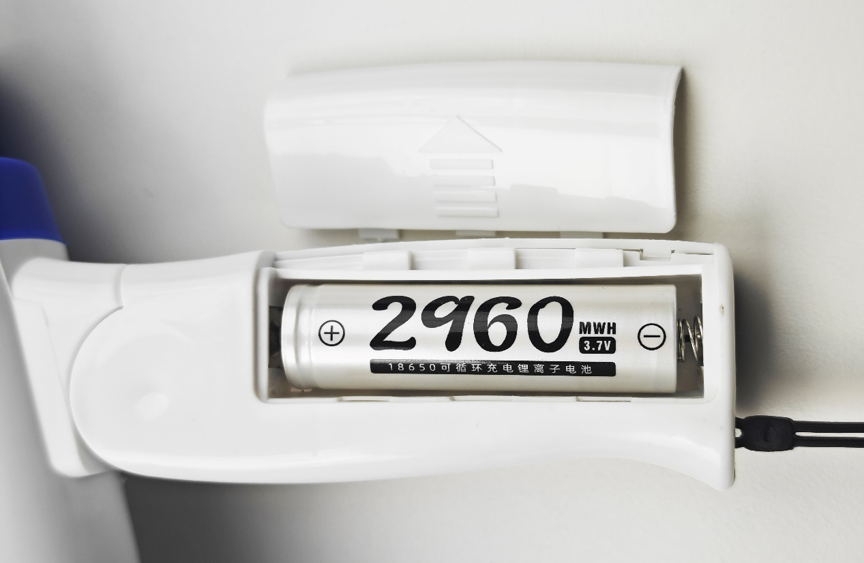

供电用的是这种18650锂离子电池，装在手柄里。电池上的贴纸也是写着沙雨，容量是2960MWH，注意，单位是mWh，我们常用的单位是mAh，2960mWh除以3.7V=800mAh。通过更改度量单位来迷惑消费者，是廉价电子产品的普遍做法，从这一点来看，这产品也是挺低廉的。

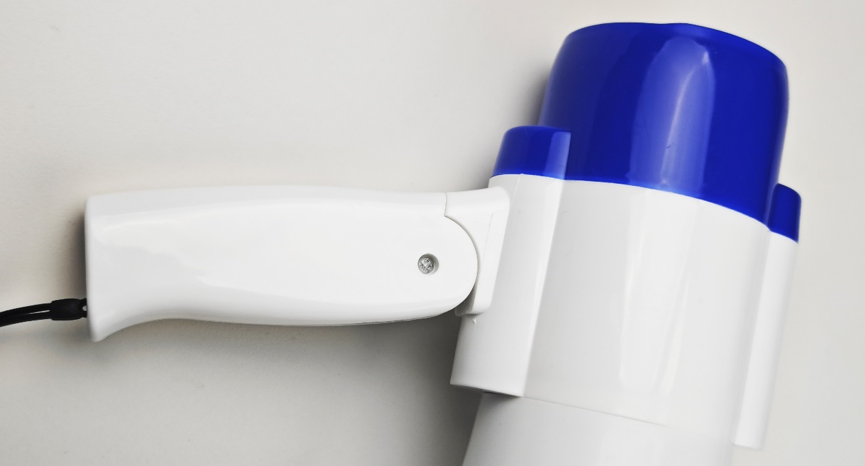

看了一圈发现外壳上只有一个螺丝，就是这个手柄转轴处，那就先把这个螺丝拆掉。

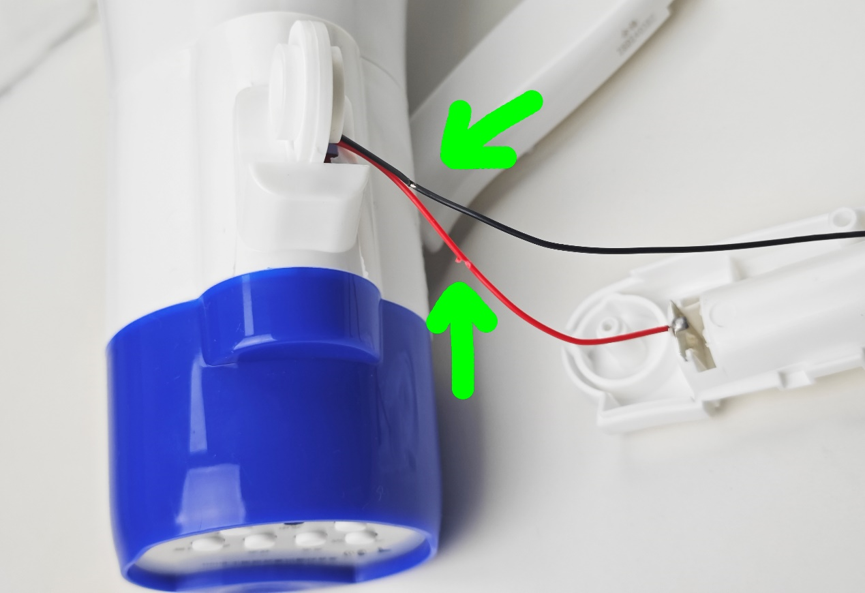

拆掉这个螺丝，把把手拆下来之后，发现厂家在安装的时候，电池线被夹到受损破皮了。

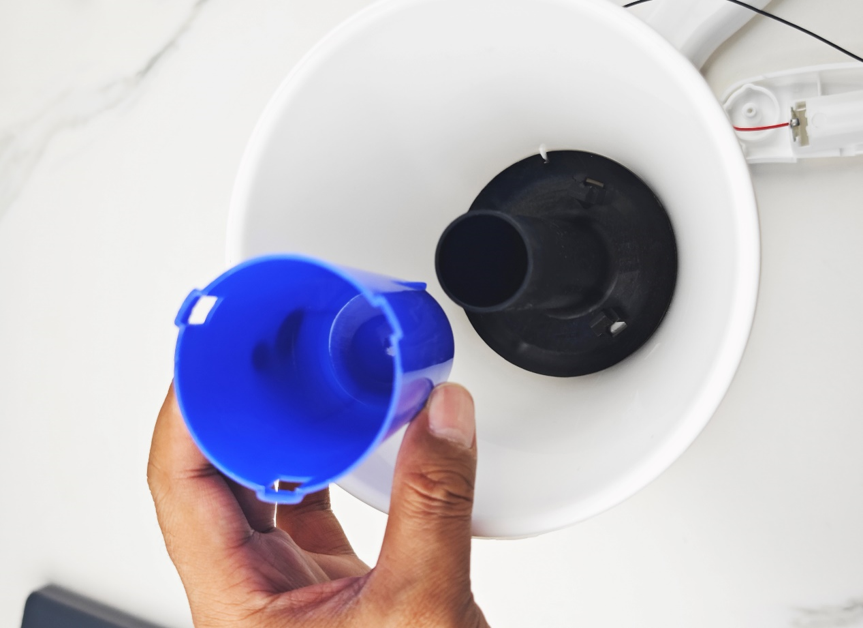

好了，接下来又没有地方拆了，那就看看扬声器这端能拆吗？发现这个蓝色件是通过卡扣扣在黑色的件上的，就用螺丝刀把这几个卡扣顶一顶，顺利拆下这个蓝色件。这部分的东西，可能是喇叭的音腔，但是为啥这么设计，隔行如隔山，我确实不懂，只好按颜色来称作蓝色件，黑色件，欢迎大佬前来科普。

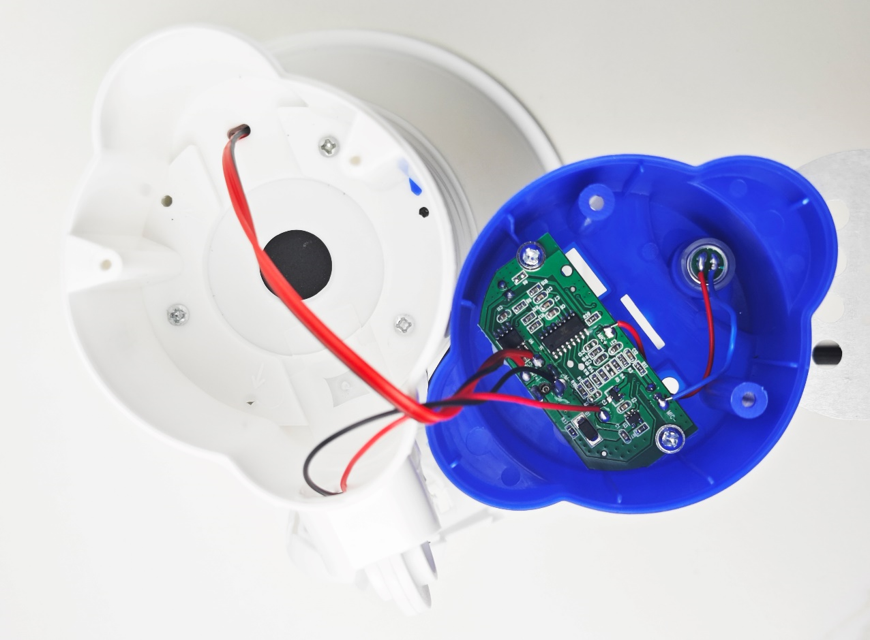

好了，接下来里面的东西又拆不开了，所以我们回到顶端看看面板贴纸下面有没有螺丝孔，大概用手摸了摸，发现似乎有几个洞，就用小刀轻轻把贴纸揭起来，看到了两个螺丝孔。

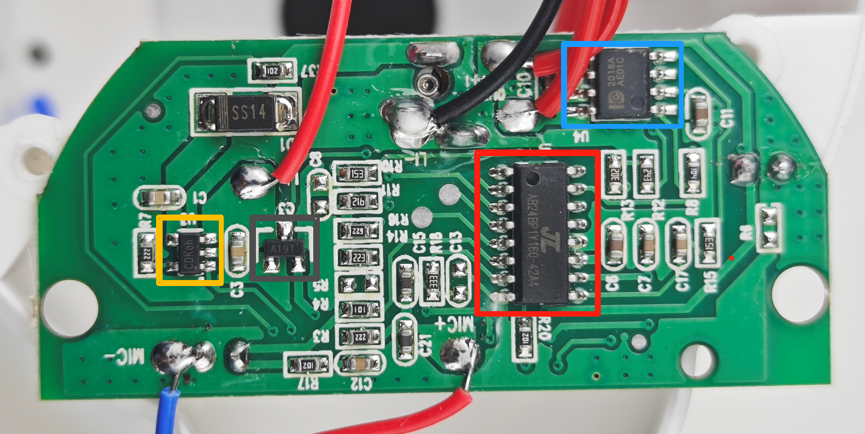

可以看到板子正面就四颗IC，其中：

红色框：杰理的AB24BP1Y160-42A4，官网没看到这个型号。应该是一个音频处理芯片。

蓝色框：英锐芯的AD2018A，5.5W单声道音频功放芯片。

黄色框：锂电池充电管理芯片，根据丝印未查到型号，但是封装兼容各家的TP4054。

黑色框：丝印A19T的SOT23器件是AO3401，-30V，4.2A的PMOS。

这个图上，两根红色的粗线接的是喇叭，左上角的红色细线和黑色细线是连接电池的。下面的蓝色线和红色线，是连接MIC的。

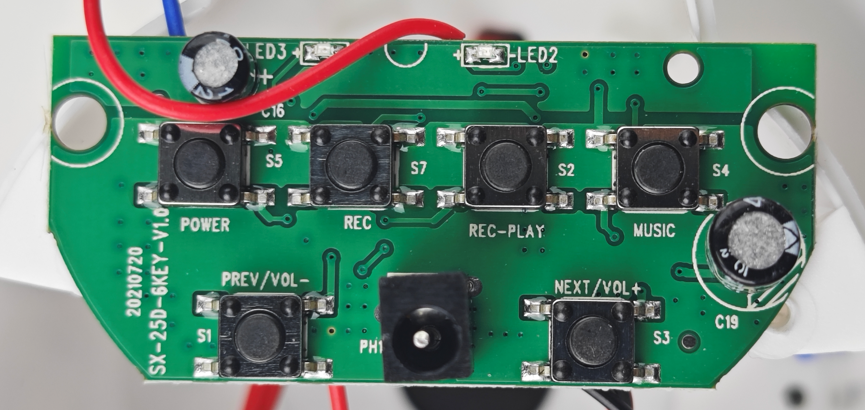

板子背面就更简单了，6个贴片按键，两个电解电容，两个LED指示灯，一个充电接口。

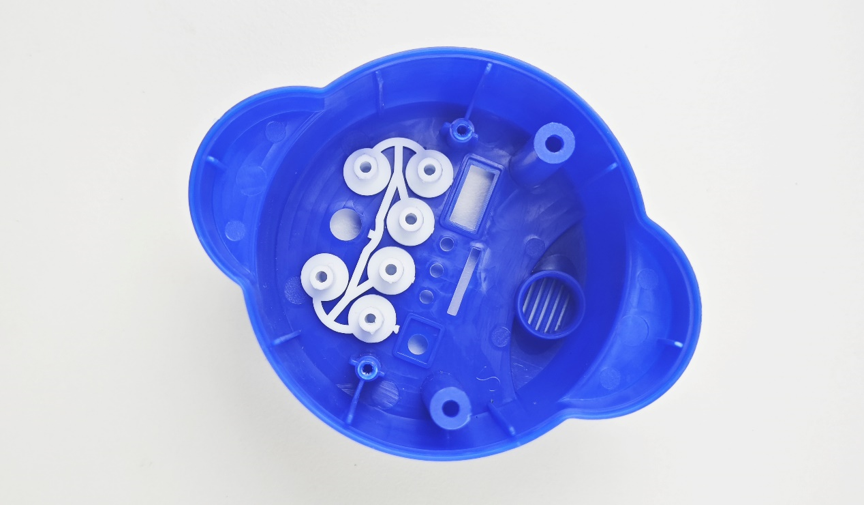

面板部分内部是这样的，六个按键是连在一起注塑的。

再来看看扬声器这部分，发现拆掉电路板之后就可以看到螺丝了。

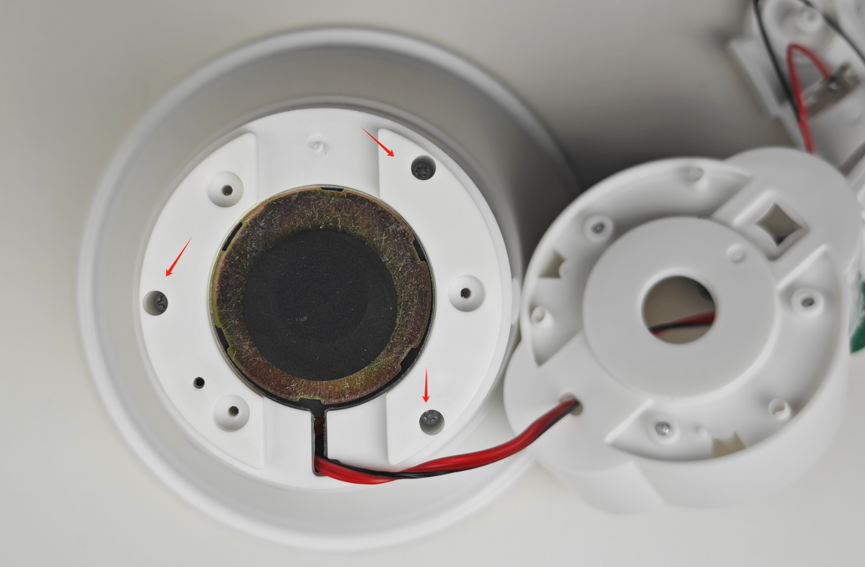

于是拆下螺丝，拿出这个结构，发现里面还藏了三颗螺丝，这一层一层套娃套的心累。

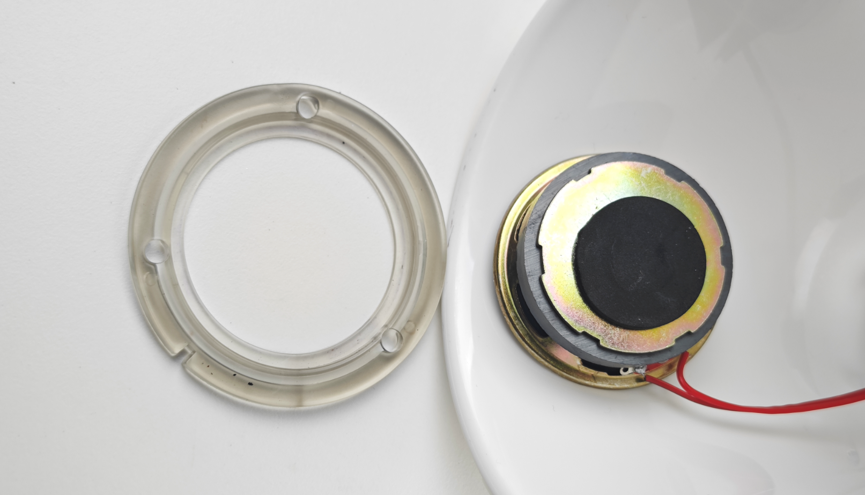

继续拆掉这三个螺丝，喇叭就掉下来了。

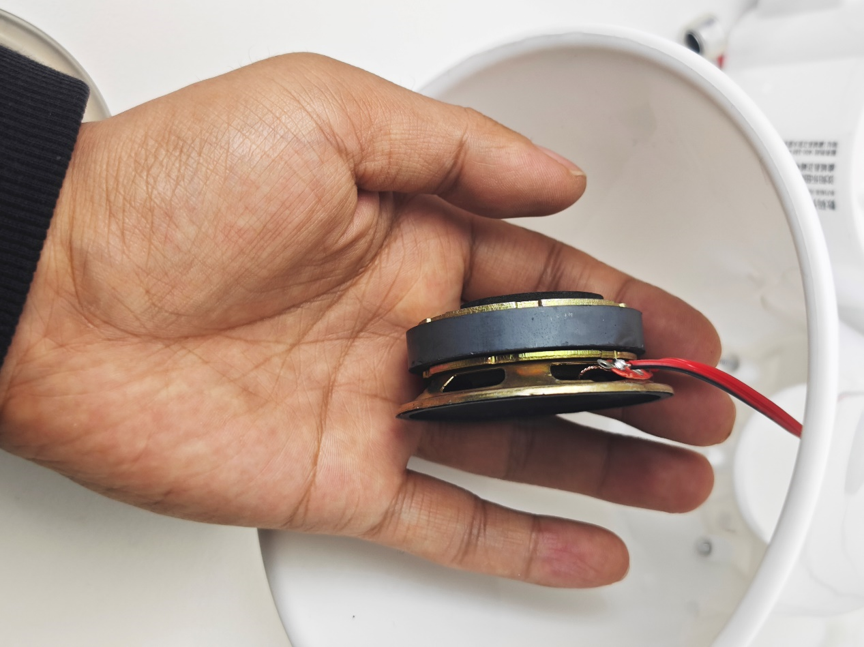

这喇叭的尺寸不小，怪不得声音贼大。但是上面没有印刷多少欧多少W的丝印。

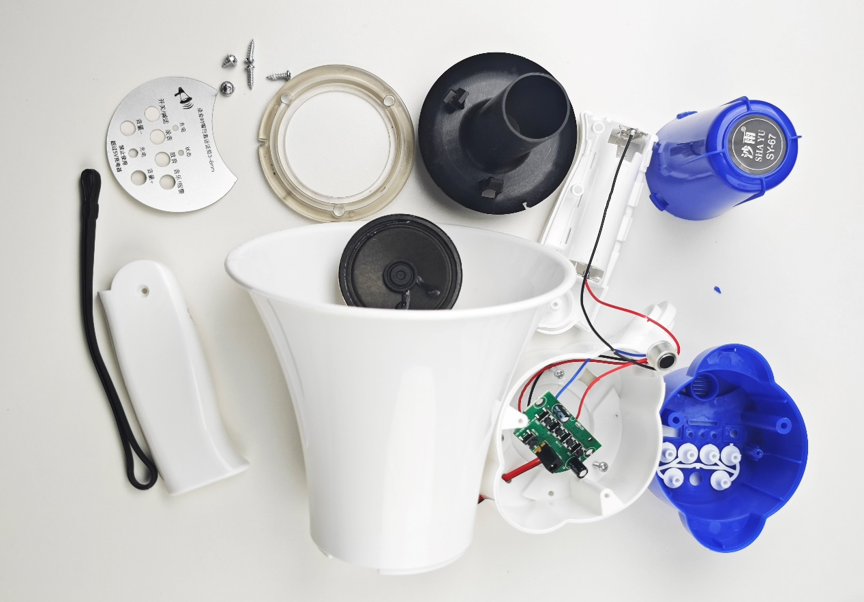

接下来看看喇叭的所有组件。

好了，赶紧把喇叭组装好，出门去摆路边摊，赚点零花钱才能继续买东西拆解发文章。
