什么是ADC？

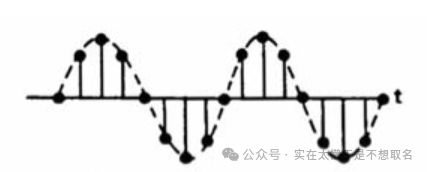

ADC是模数转换器（Analog-to-Digital Converter）的缩写，它是一种将模拟信号转换为数字信号的设备。在嵌入式系统中，ADC常用于将传感器产生的模拟信号转换为数字信号，以便微控制器进行处理。

ADC是非常常用的器件，所以应该学会如何使用。

STM32中的ADC

STM32微控制器系列是由STMicroelectronics推出的一系列32位ARM Cortex-M处理器的嵌入式系统。STM32系列通常配备了内置的ADC单元，使其能够轻松地进行模拟信号的数字化转换。

STM32 ADC的主要特点

  1. 多通道： STM32 ADC通常具有多个通道，允许同时转换多个模拟信号。每个通道可以连接到不同的传感器或电压源。
  2. 分辨率： 分辨率表示ADC能够将模拟信号分成多少个离散的步骤。常见的分辨率有12位和16位，分辨率越高，转换精度越高。
  3. 采样速率： 采样速率是ADC每秒对模拟信号进行转换的次数。STM32 ADC通常具有可调节的采样速率，允许根据应用的要求进行优化。
  4. 触发模式： ADC可以通过软件或外部触发启动转换。这使得可以根据需要灵活地控制转换的时机。

其实STM32的ADC可以分为单通道与多通道两种。

单通道即使用一个IO来实现ADC,多通道也顾名思义，使用多个通道ADC时如何处理。

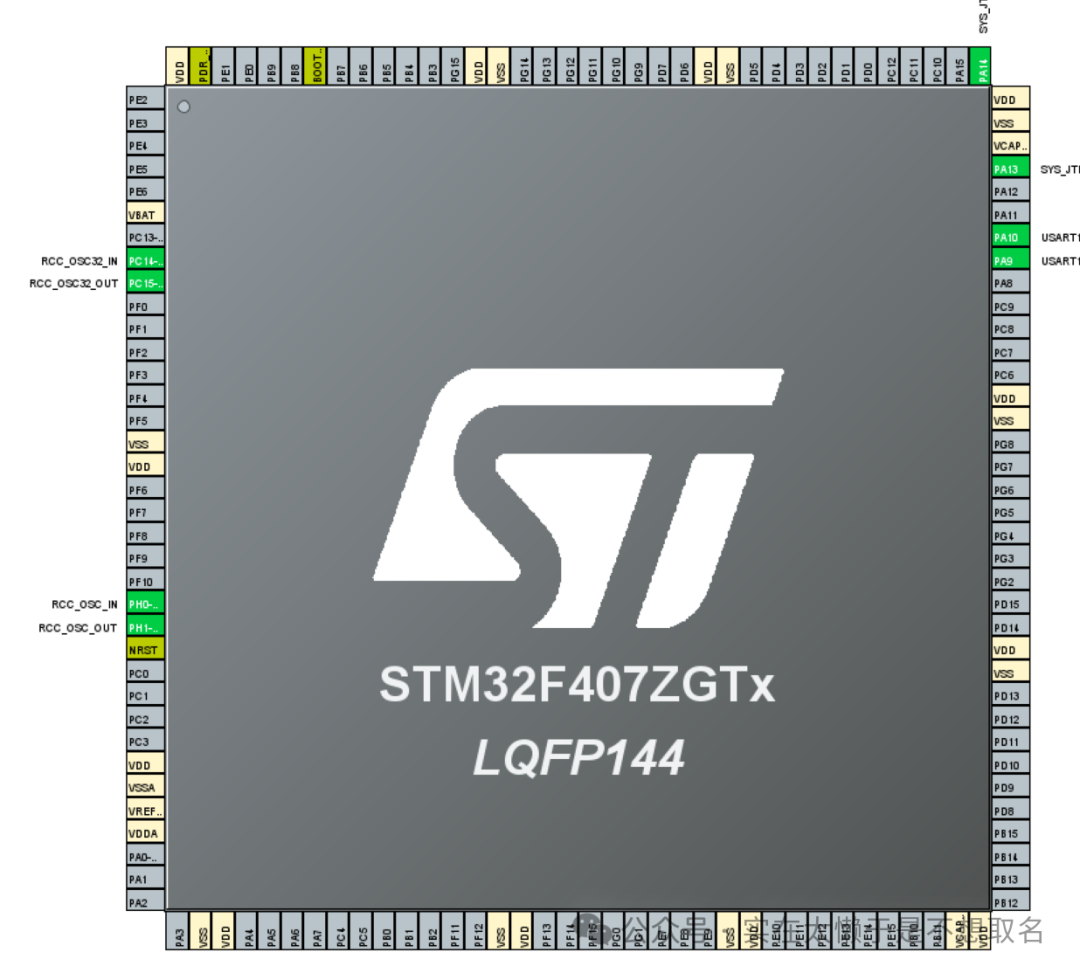

在CubeMX中选择好对应的芯片，配置好时钟，开启串口方便调试。

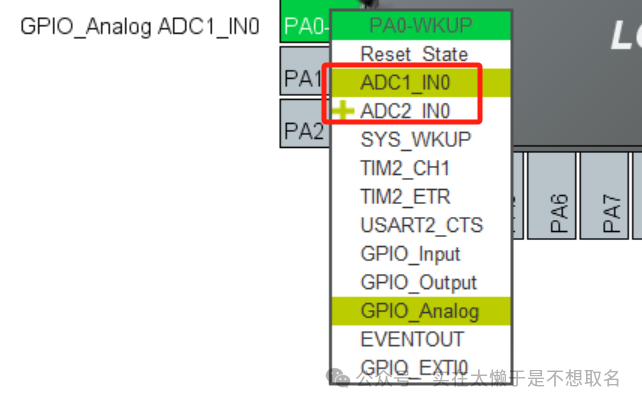

选择具有ADC功能的IO，点击开启ADC。

设置ADC的模式，单通道的话大部分都不用改。

然后就可以生成我们的工程了。

代码配置

#include
int fputc(int ch, FILE *f) {
    // 发送单个字符
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);

    // 返回发送的字符
    return ch;
}

在Uart.c中重定向我们的串口，方便使用Printf函数。

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    HAL_ADC_Start(&hadc1);//轮询模式开启ADC
    HAL_ADC_PollForConversion(&hadc1, 50);//等待ADC转换结束
    int Value = HAL_ADC_GetValue(&hadc1);//获取ADC转换的结果
    printf("ADC:%d\r\n",Value);//打印ADC
  }

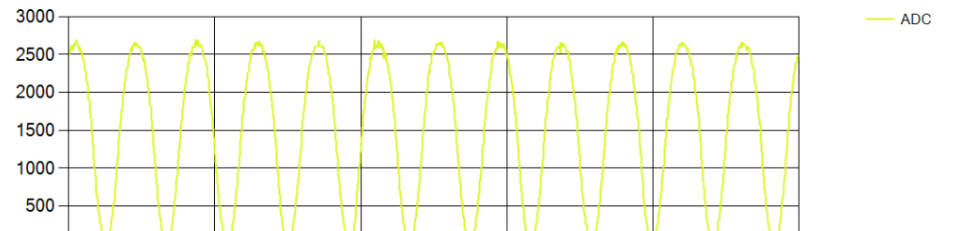

可以看到我们实现了单通道ADC。

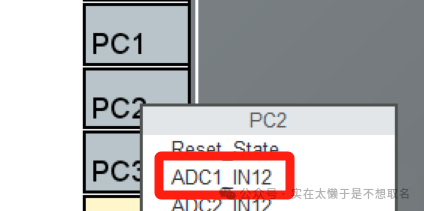

多通道ADC，我们使用多通道间断模式 开启多个ADC通道。

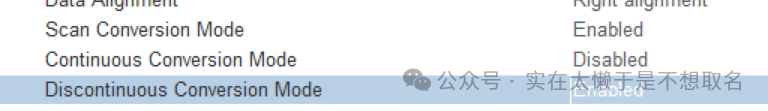

这里必 须使能扫描模式和间断模式

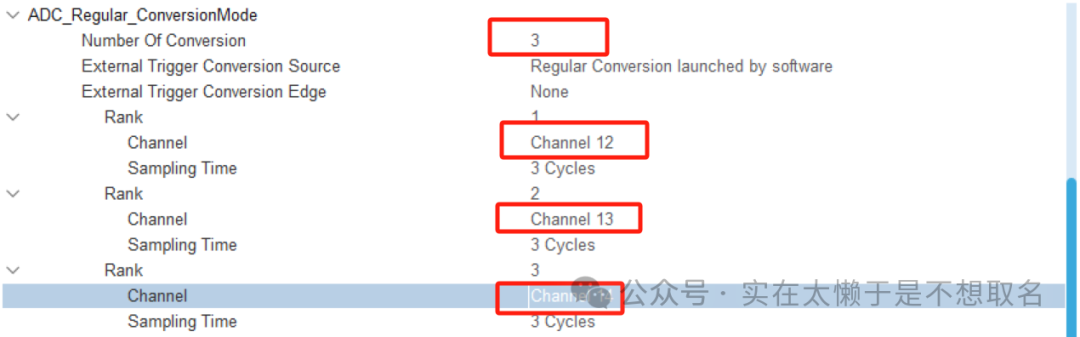

通道数设置为3，顺序为12，13，14.


  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    HAL_ADC_Start(&hadc1);//轮询模式开启ADC
    HAL_ADC_PollForConversion(&hadc1, 50);//等待ADC转换结束
    for(int i = 1;i<=3;i++)//总共三个通道
    {
      int Value = HAL_ADC_GetValue(&hadc1);//获取ADC转换的结果
      printf("ADC%c:%d\r\n",'a'+i-1,Value);//打印ADC
    }

  }

这样子ADC返回的值就是按照通道顺序而定。
