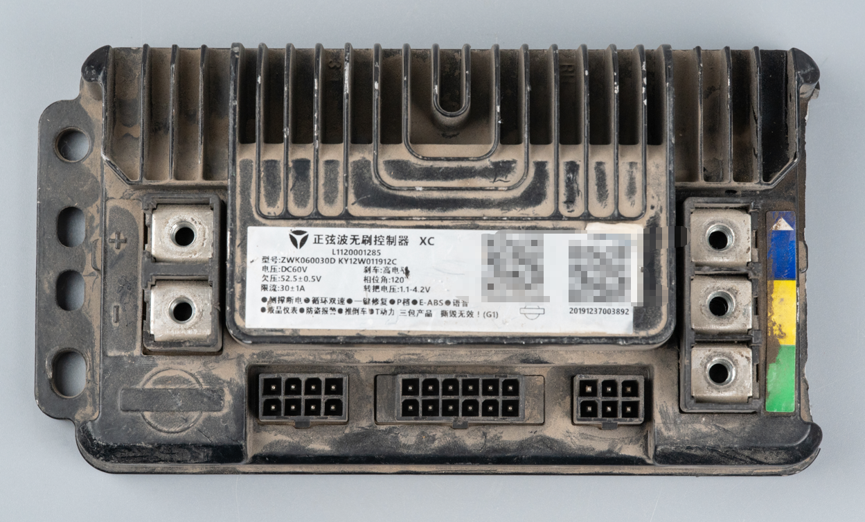

今天从电瓶车维修店淘了一个坏掉的雅迪电瓶车控制器。这是一个正弦波无刷控制器，型号是ZWK060030D，电压60V，电流30A。

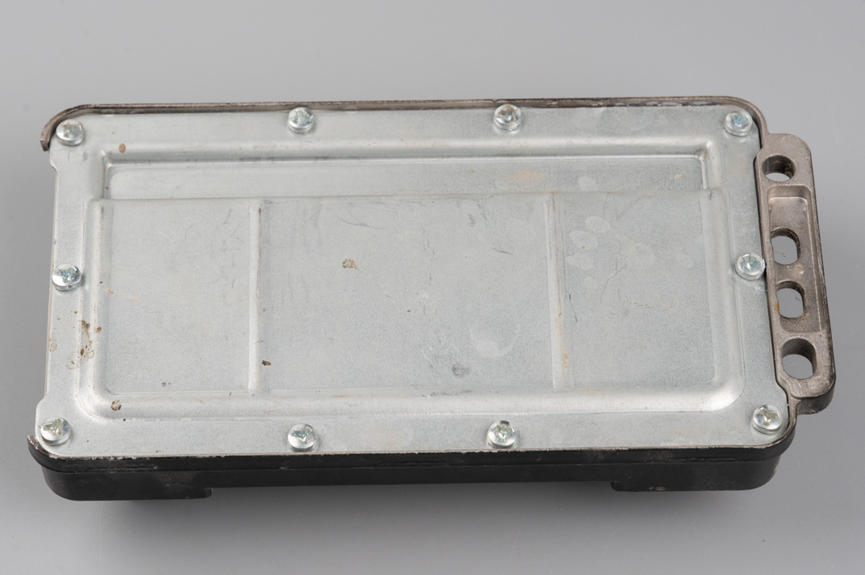

底部是这样的。

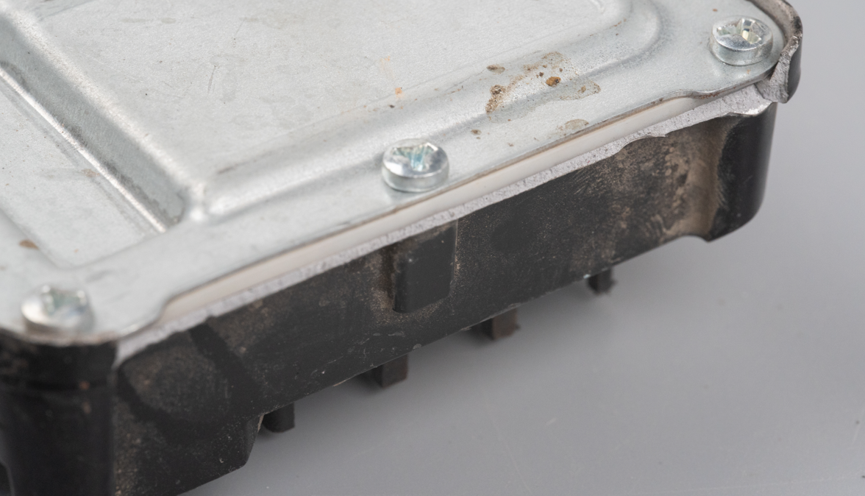

我拿到它的时候，它的一个安装耳朵没有了，看着是断裂掉了。从断裂面可以看出外壳是铸铝材质。

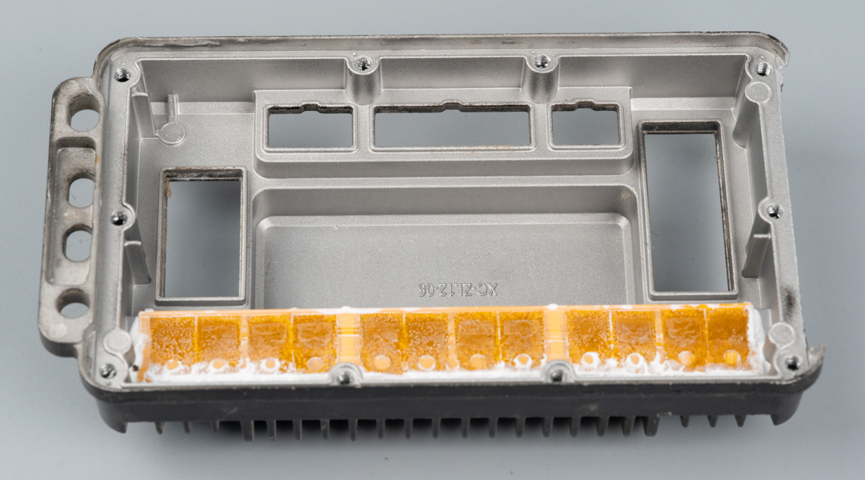

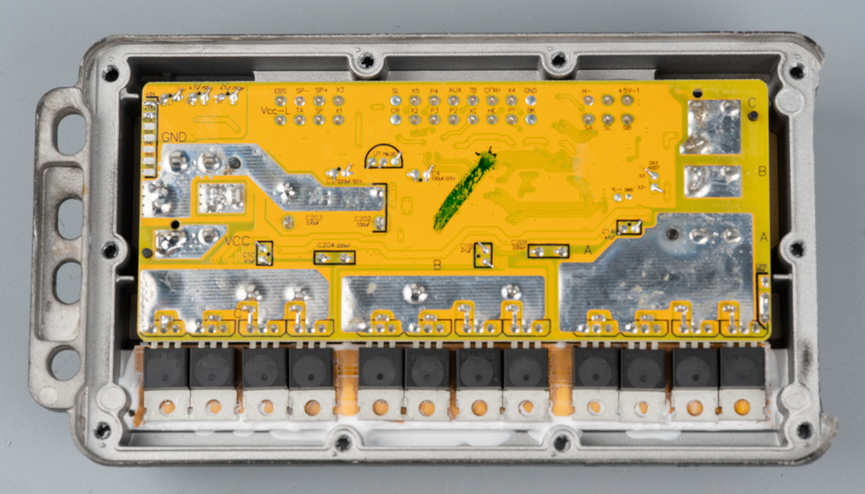

整个板子是黄色的阻焊颜色。板子侧边的一排12颗MOS散热面直接贴在铸铝外壳的散热平台上。这种散热方式，组装比较容易。

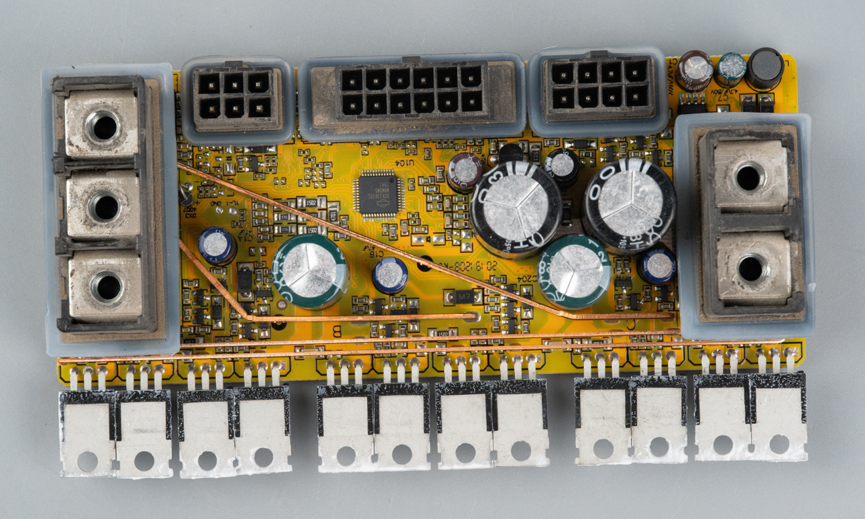

取下板子看正面，这个板子也是很主流的设计方式：功率控制混合在一个板子上，相线和母线导流采用了悬空焊接的汇流铜排。

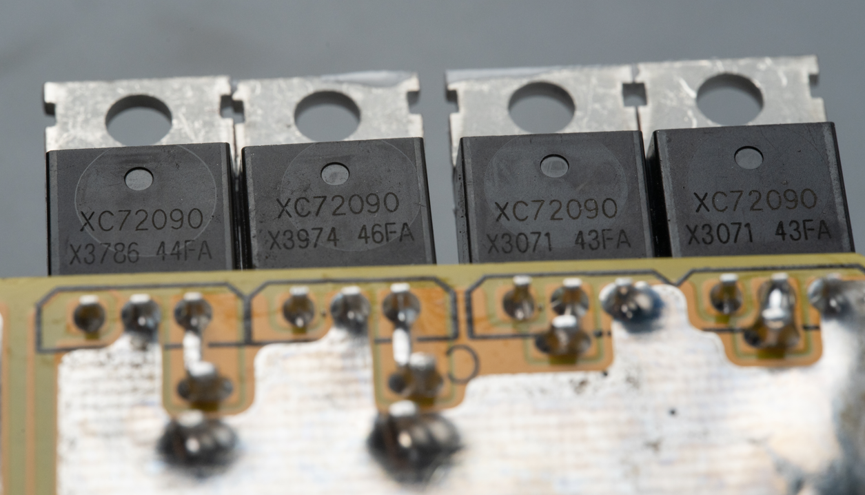

先看看MOS管，看丝印是XC72090 X3786 44FA，根据这些丝印没有找到对应的型号和厂商，估计也是定制型号。

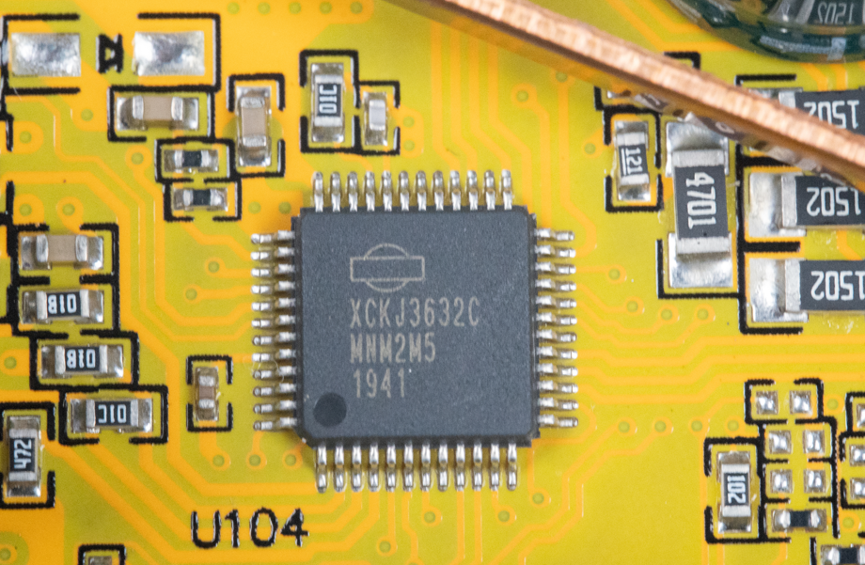

主控芯片的型号是XCKJ3632C，这是我第一次看到这个芯片，没找到相关资料，不过说实话，我拆解的各种控，五花八门用什么MCU的都有，现在遇见一个没见过的很正常，如果遇到一个见过的反而是稀奇事了。

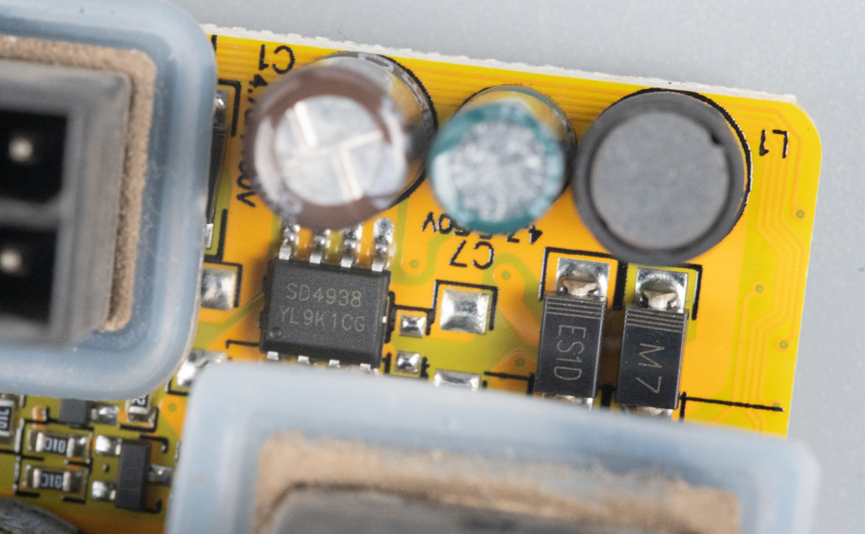

角落里藏了一个SD4938，这是士兰微的150V电流模式的PWM控制器。它的输入范围20V-150V，输出有12V、15V、18V三档可调，0.5A电流。看来这是专门为电瓶车控制器而生的一款开关降压芯片。

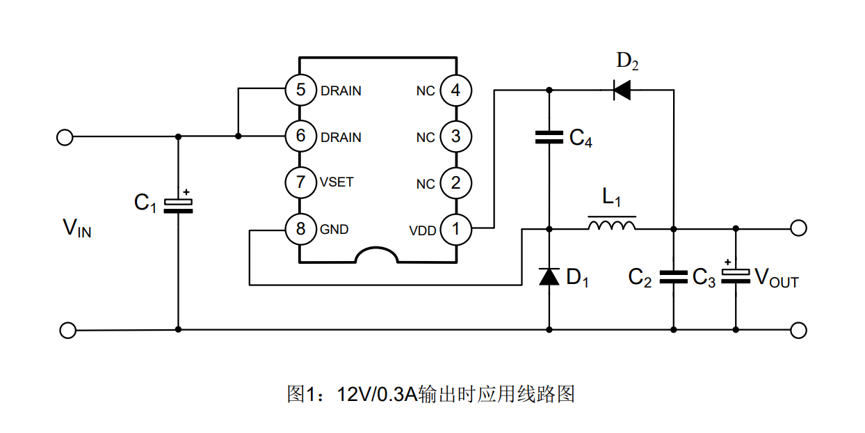

SD4938典型电路图。

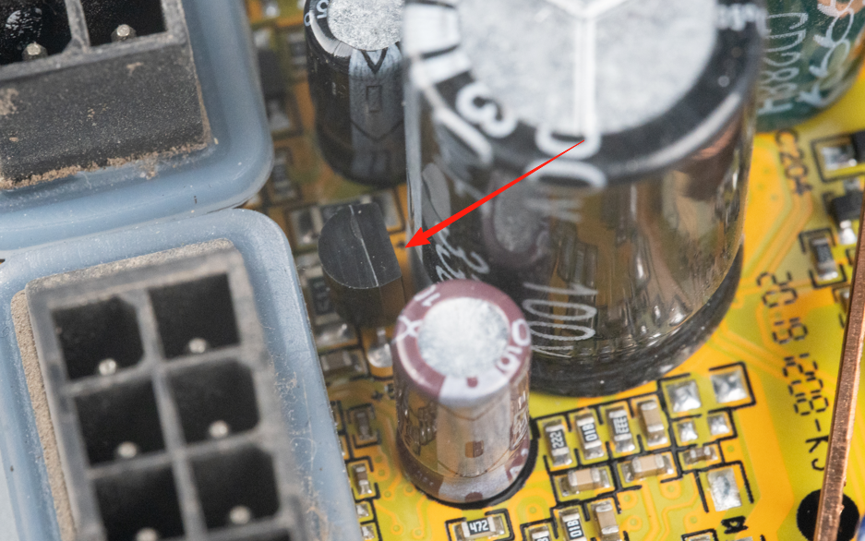

在电容和连接器林立的地方，还有一个小小的直插的降压稳压器。

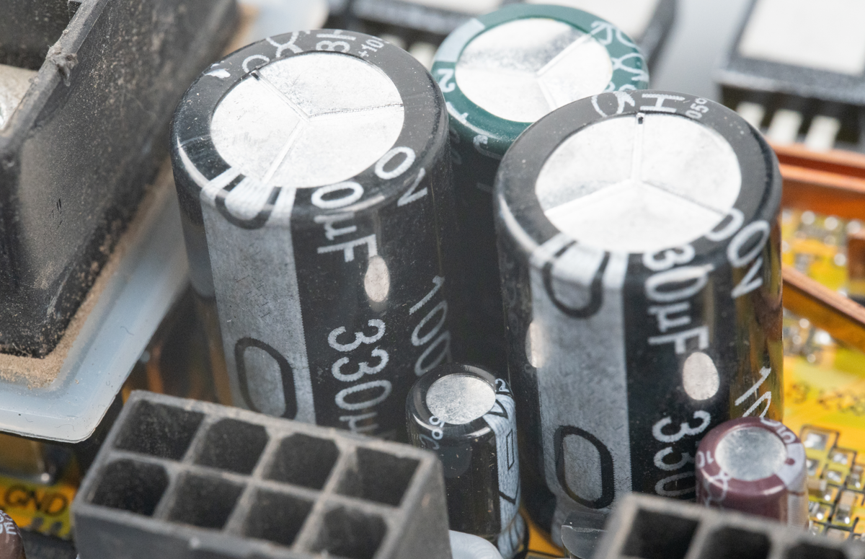

板子母线输入的滤波电容只有两颗330uF100V的电解电容。

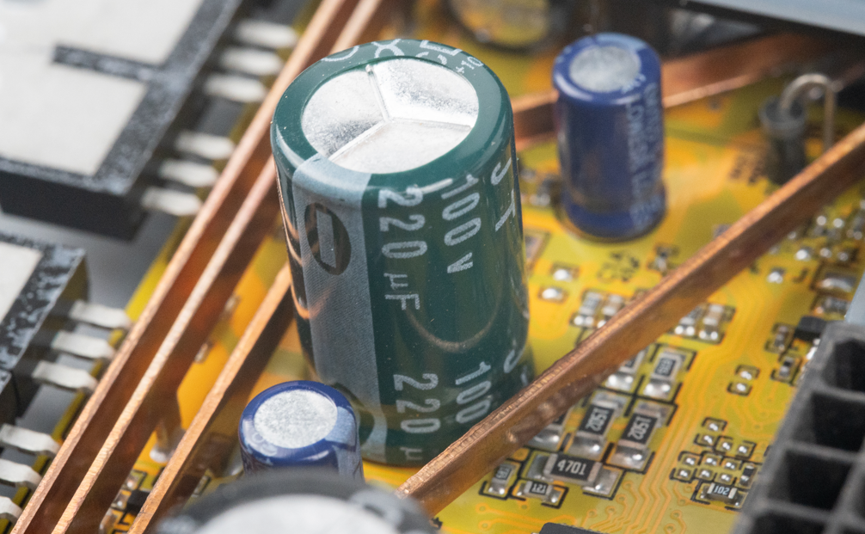

另外在相线驱动处还有2颗220Uf100V的电解电容。

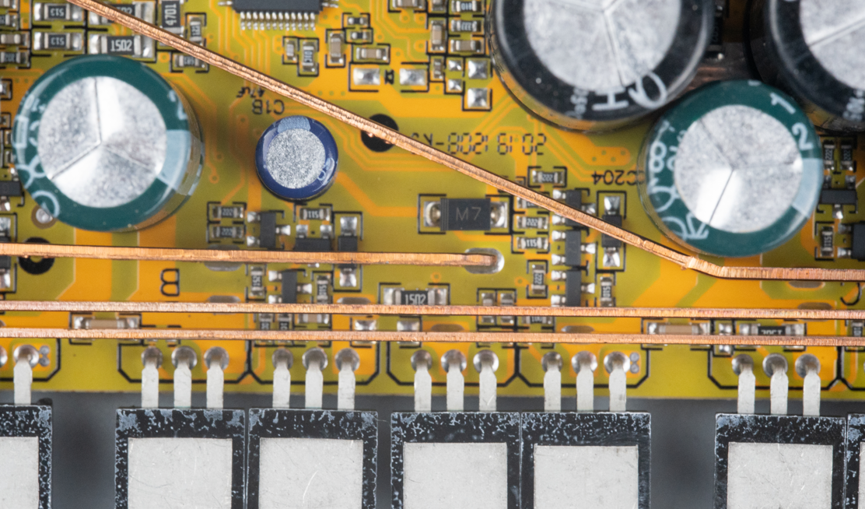

半桥驱动采用了分立器件搭建，未使用集成半桥栅极驱动器。

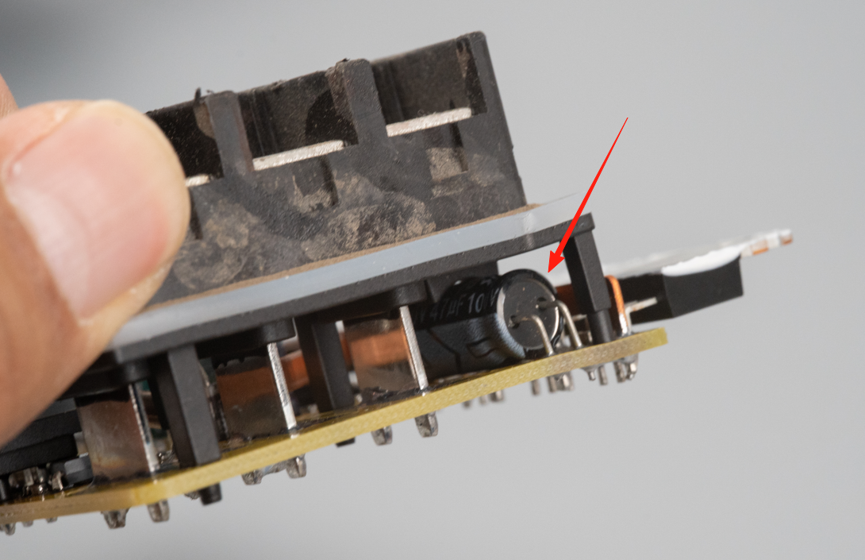

在UWV相线输出连接器的底下，还放了一个47uF100V的电解电容。

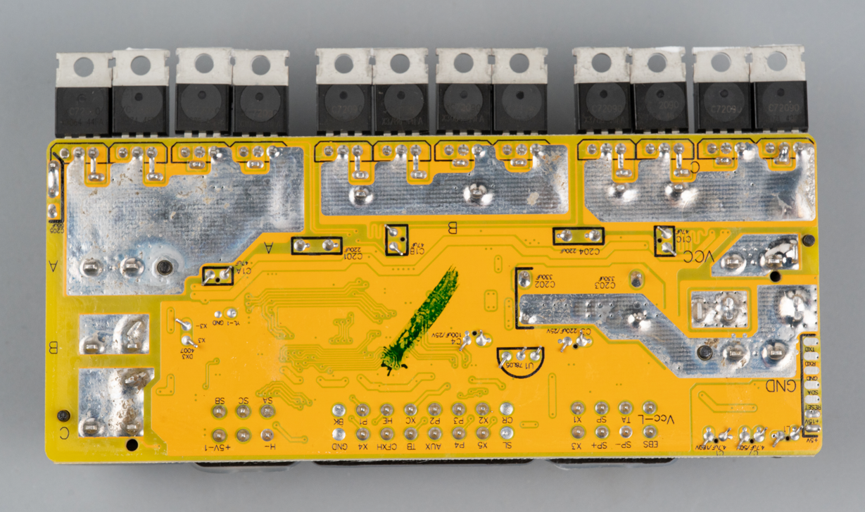

电路板背面功率部分做了阻焊开窗。

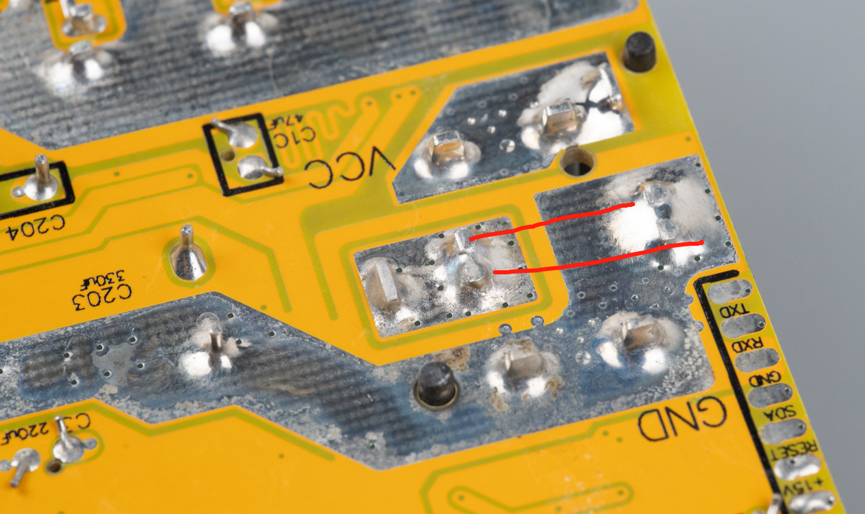

这里的板子正面是两个康铜丝采样电阻，但是我在板子上没找到运放，猜测是MCU内部有运放。

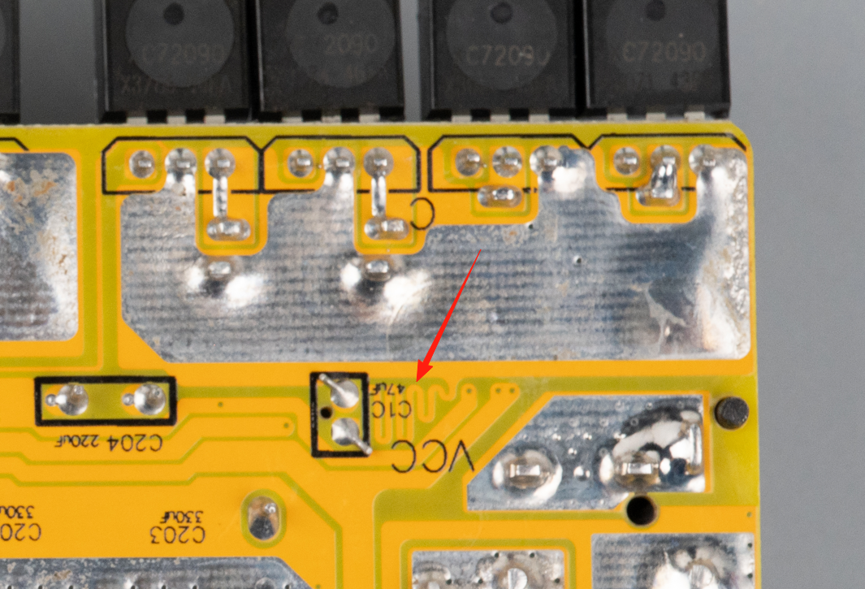

这个位置的蛇形走线，难道是为了增加这个电容的DCR？有大佬知道作用是什么吗？

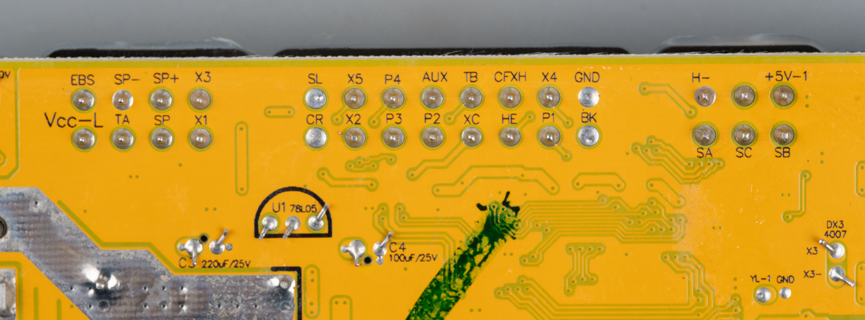

信号点的丝印标注的很明确。

整个外壳。

以上就是这个雅迪控制器的拆解，谢谢阅读。
