拆解强光脉冲脱毛仪

置顶

精

活动

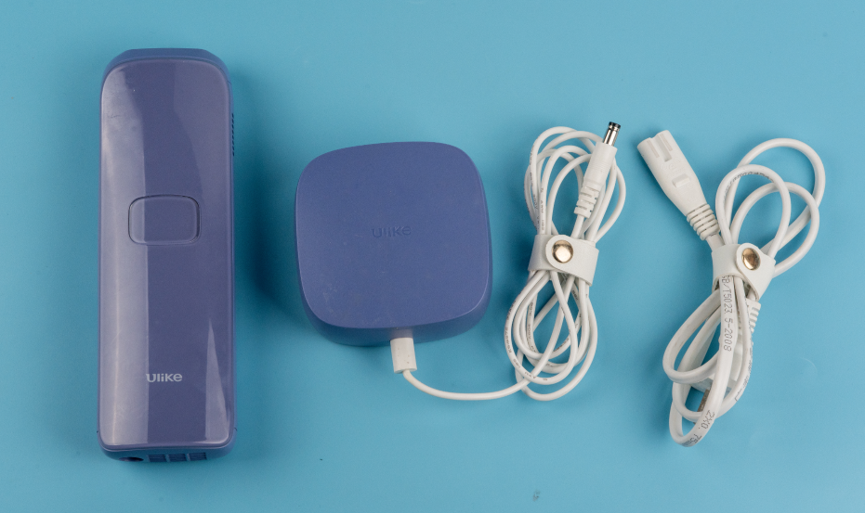

今天拆解一款强光脉冲脱毛仪。左边的是脱毛仪本体，中间方形的是电源适配器，引出一个DC头插在脱毛仪上供电。最右边的是从插座到电源适配器的电源线。

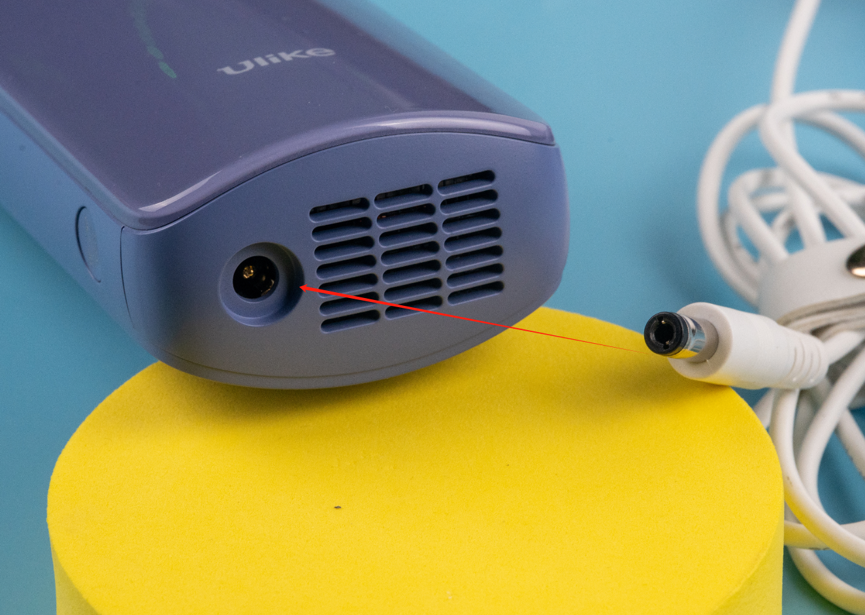

电源适配器输出到脱毛仪是DC-5.5MM的圆形插头。

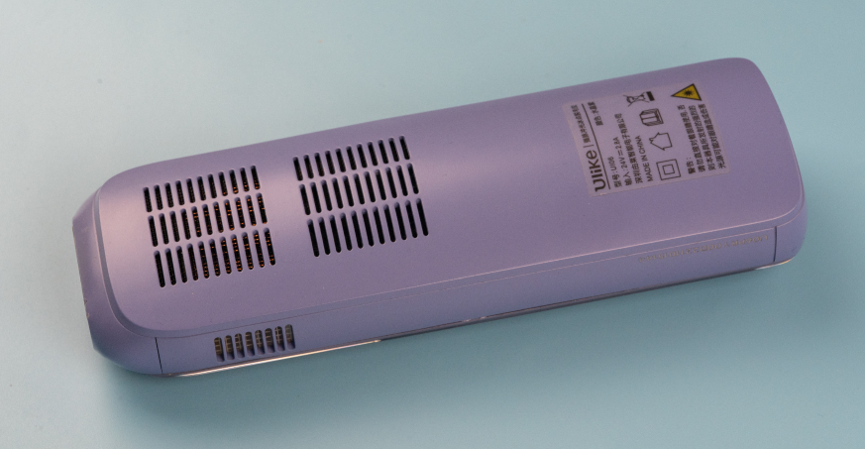

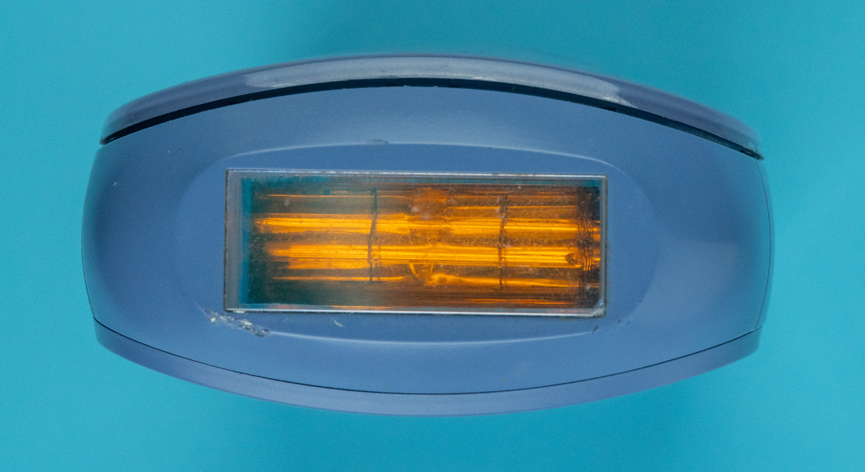

脱毛仪的形状比较规整，右半段是用来握手的。最左端是红外光输出窗口，左边段侧面有散热孔。

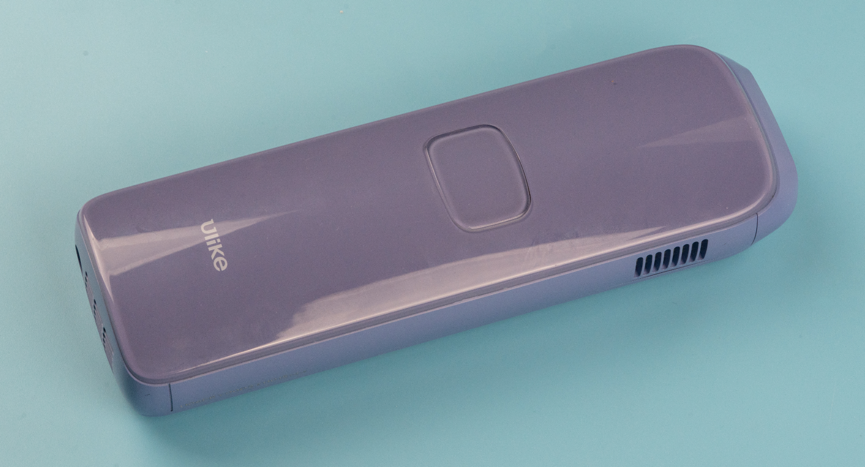

另一面有一个操作按键。

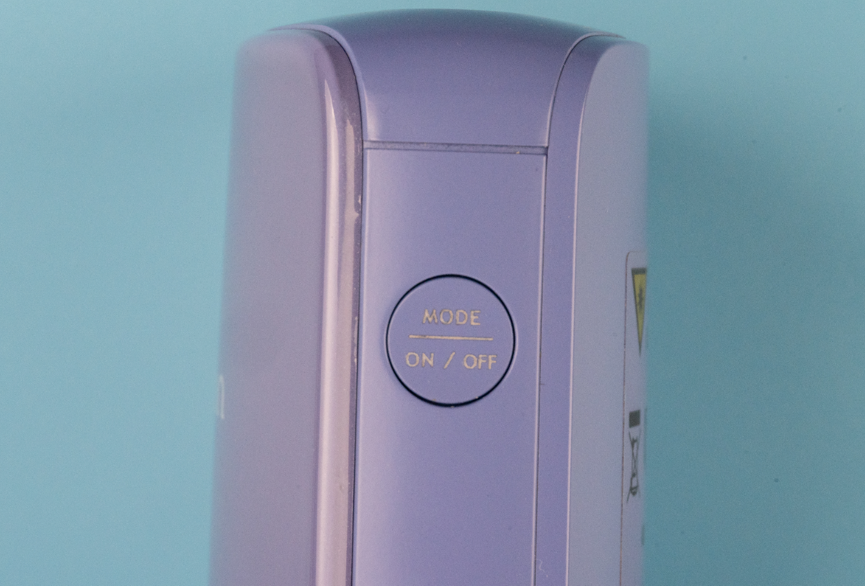

底部侧面是一个按键，模式切换和开关机都通过这个按键实现。

这一端怼在身体上，按下机关就可以脱毛。

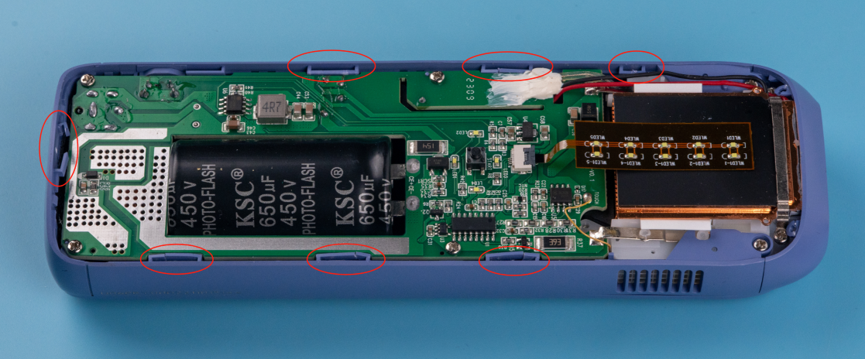

不得不说这玩意巨难拆，外壳一圈没用一个螺丝，全是这种卡扣结构，而且基本上卡进去就出不来那种。要拔出来，不是损坏卡子，就是损坏扣子。我拆了一半的时候，一度进退两男，最后索性一鼓作气拆开了，但是卡扣损坏还是有点严重。

先把散热片拿出来，材质是紫铜的，非常漂亮。这边有硅脂的这个面本来是和光源上面的半导体制冷片的热端贴在一切的，没错，这个脱毛仪是用半导体制冷片搬运热量的。

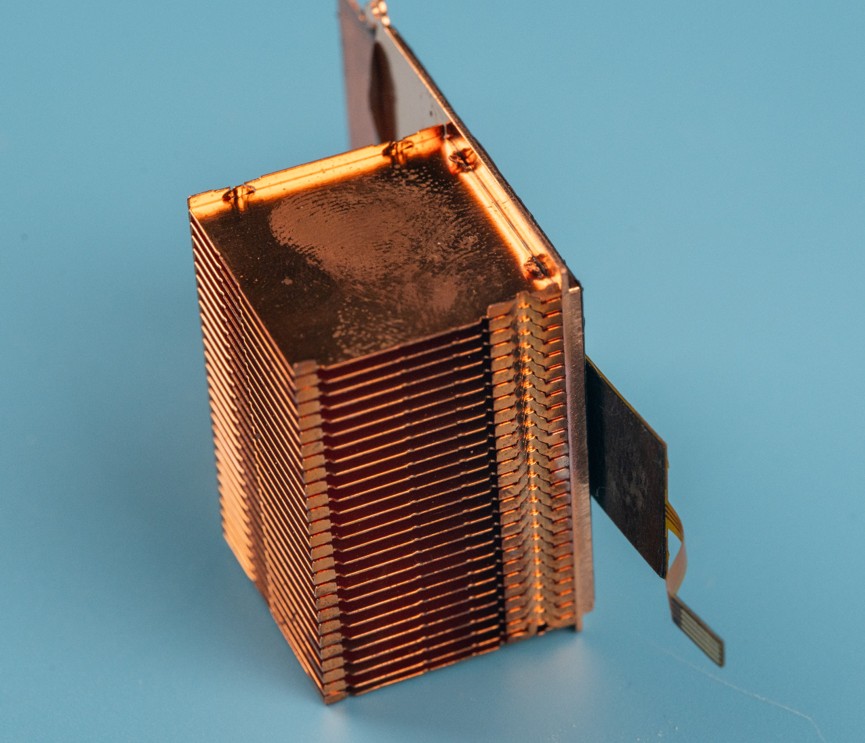

散热器上面的散热鳍片特写。

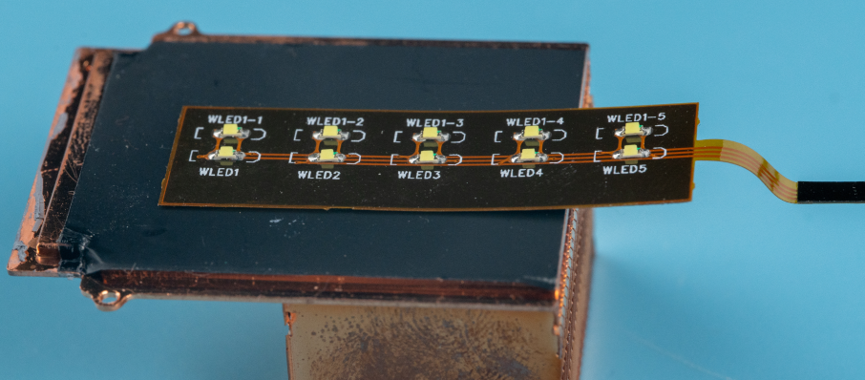

FPC指示灯软板是贴在散热器上的，被一起拿下来了。

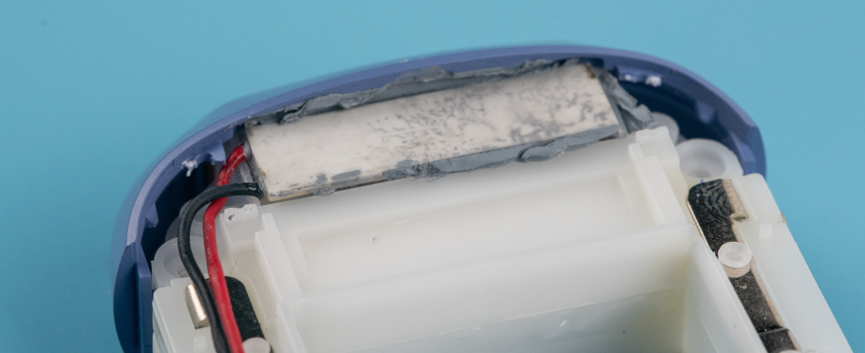

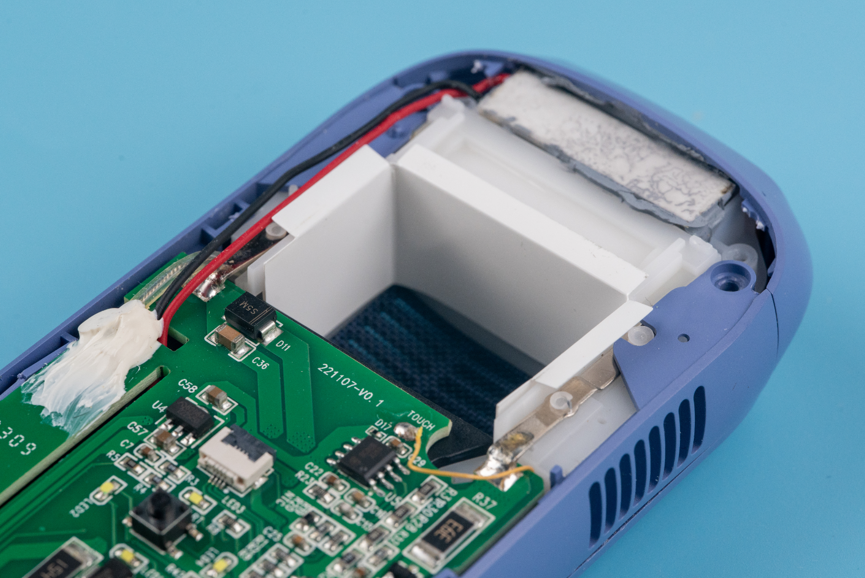

散热器和周围被一个白色塑料片隔离开。

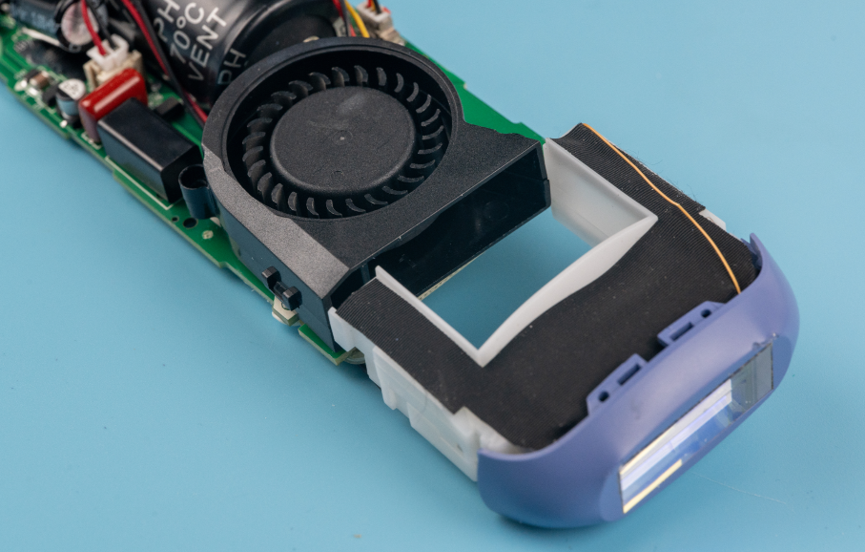

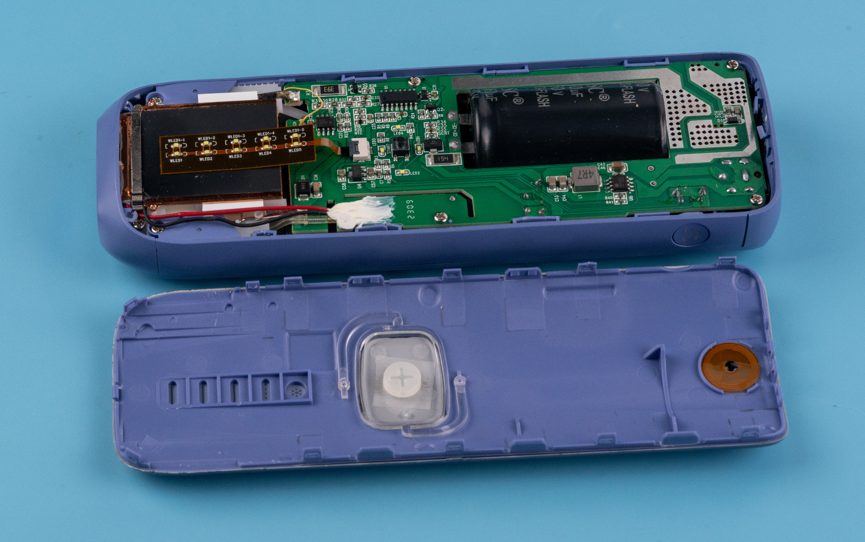

去掉底壳，可以看到这个散热风扇的细节。散热风扇出口比较大，出风口正对着紫铜散热片。

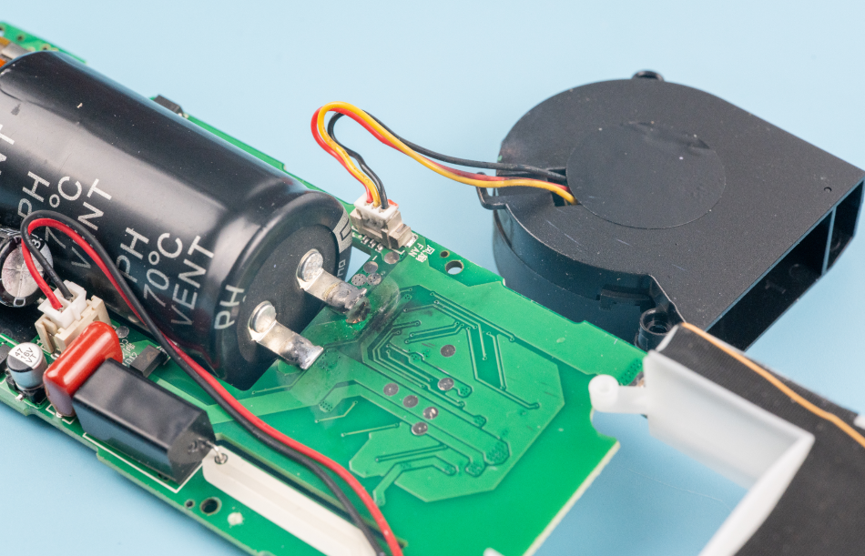

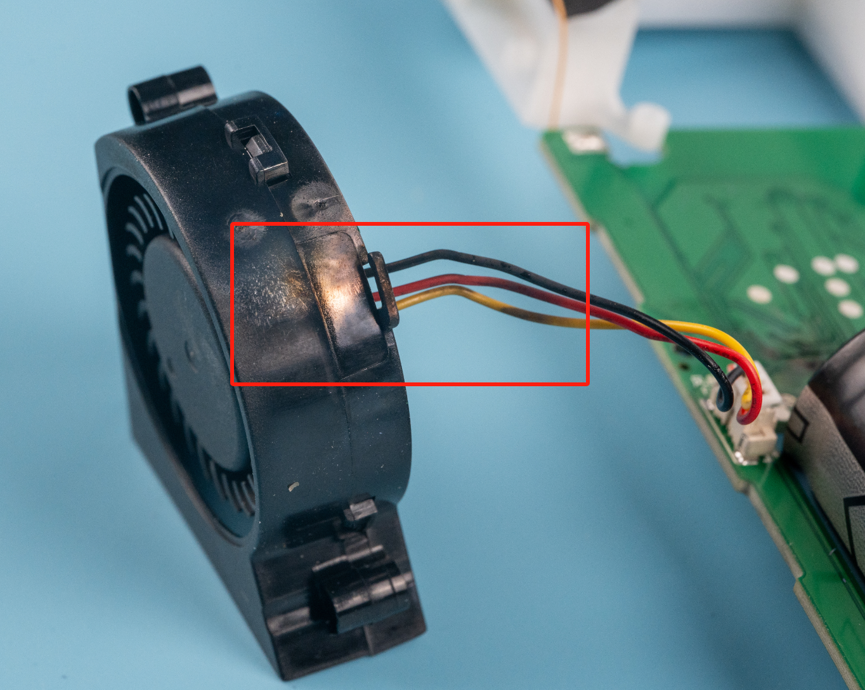

拿掉风扇我才看出来这个脱毛仪经历了什么。在牛角电解电容的负极位置有明显的短路冒烟痕迹，而这个位置刚好压在风扇下面。风扇也被殃及到了。

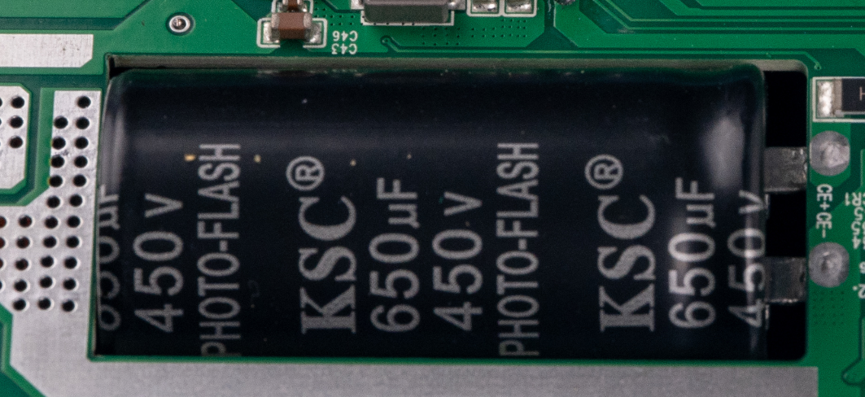

回头看看这个电容的特写。来自东莞市癸科电子的牛角电容，容值650uF，450V耐压值。这么大一个电容，为啥会短路，太恐怖了。

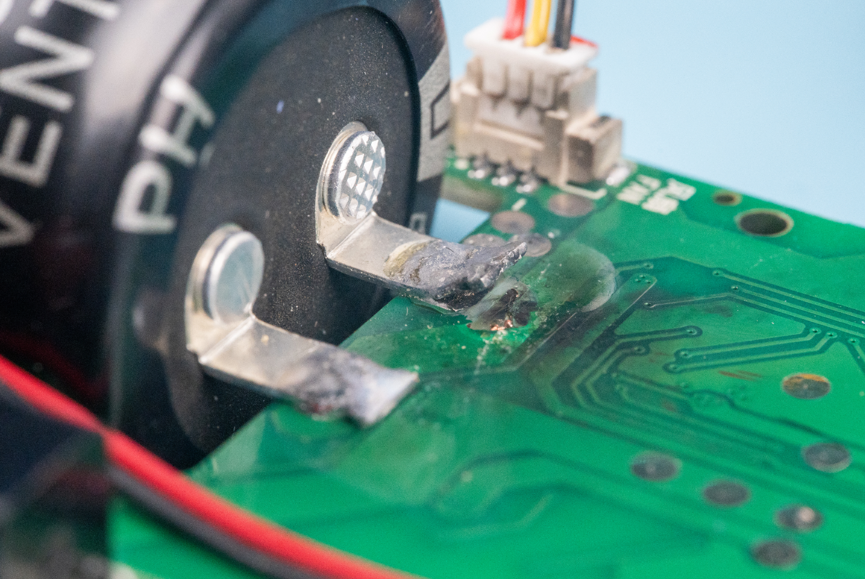

仔细观察一下，牛角电容的引脚是两根特别厚的金属片，引出之后焊接在电路板的焊盘上，负极的金属片焊接在焊盘上之后微微翘起一点，下面有正极的铜皮。按理说这个引脚金属片这么厚，在机器里的时候是不可能变形和正极铜皮接触啊，但是事实确实是这里炸了。我猜测可能是机体内湿度过大导致击穿空气放电。这么大一个电容，耐压又是450V的，按道理这个硬件设计是不过关的。正极铜皮走线应该避开电容负极引脚的爬电范围的。而且有必要的情况下应该做物理隔离，比如挖槽、加绝缘胶等操作。

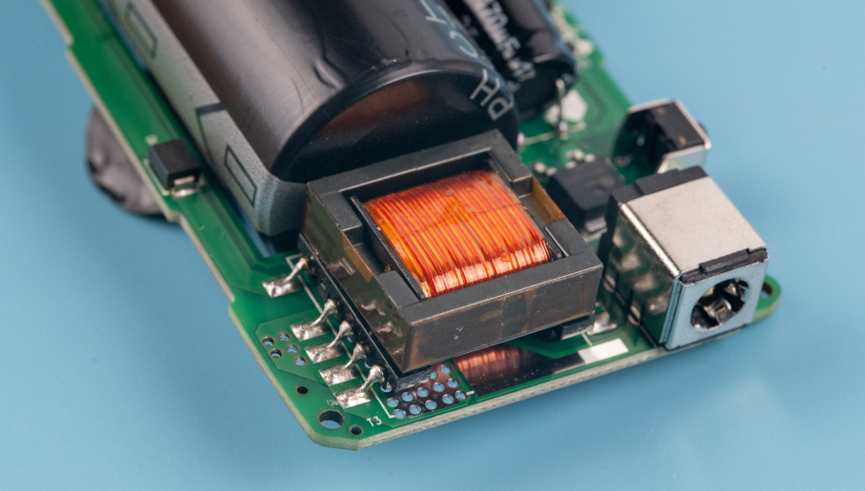

牛角电解电容顶端的电路板上有一个变压器。

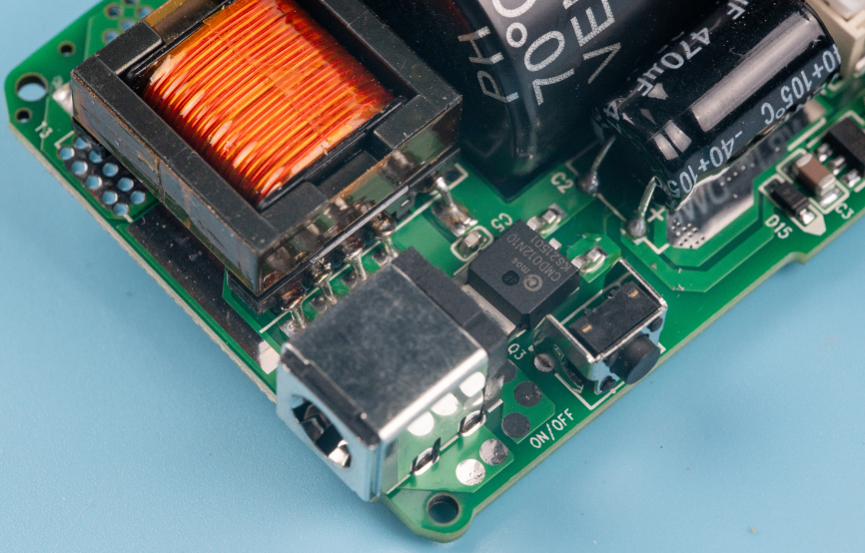

变压器的旁边是电源输入接口、开关机按键，MOS管。MOS管的型号是CMD012N10，品牌是Cmos(广东场效应半导体)。不得不说这个品牌的英文缩写和公司名称都有高人指点。

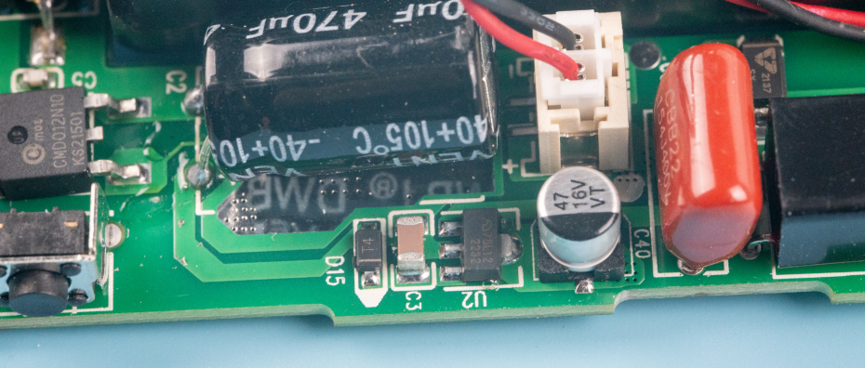

开关和MOS管再往后是一个470uF的小电解电容，旁边有南京微盟的LDO，型号是78L12。再往后依次是47uF16V的铝电解电容、TEC制冷片的连接器、聚丙烯膜电容即CBB电容。

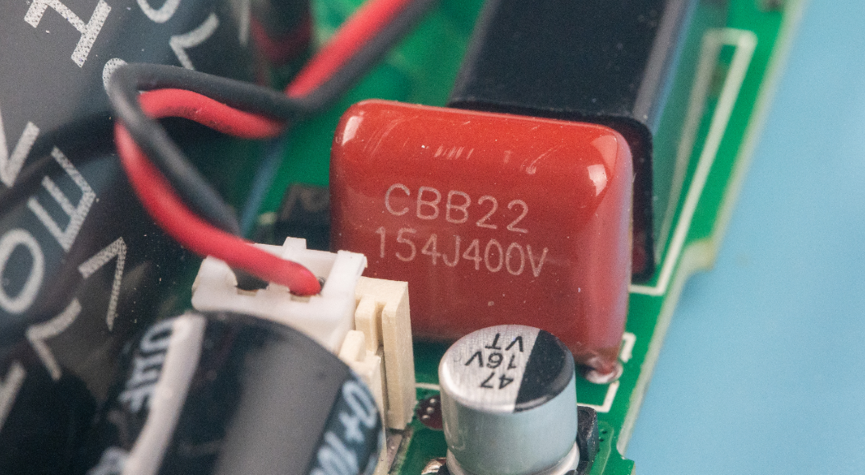

CBB电容特写。容值150nF，耐压值400V。

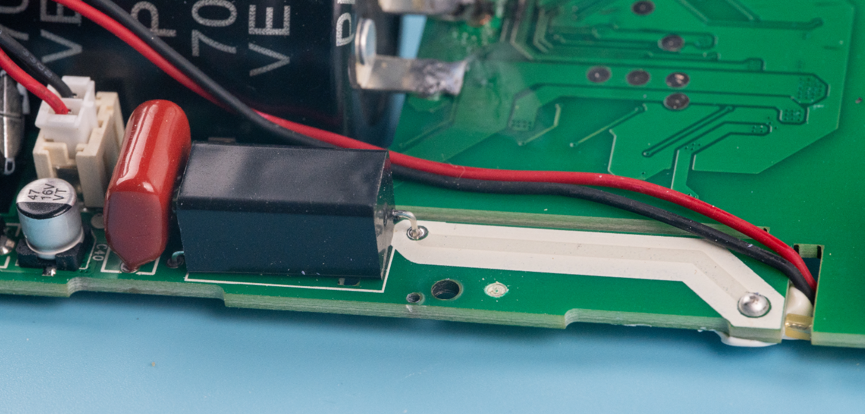

电容后面串联的这个黑色器件，我不清楚是什么。

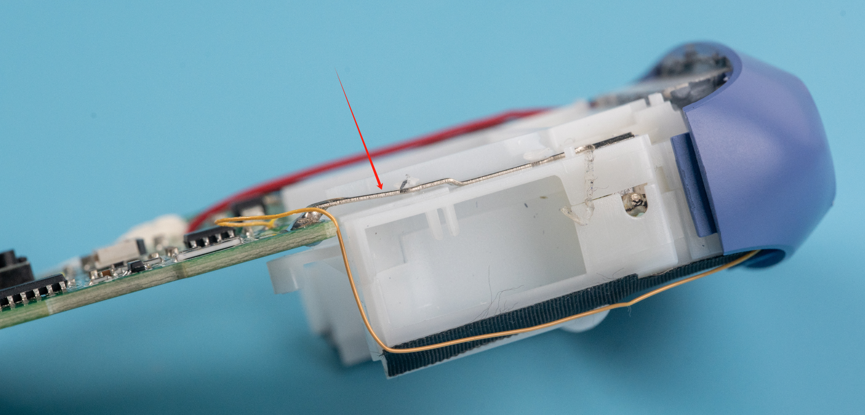

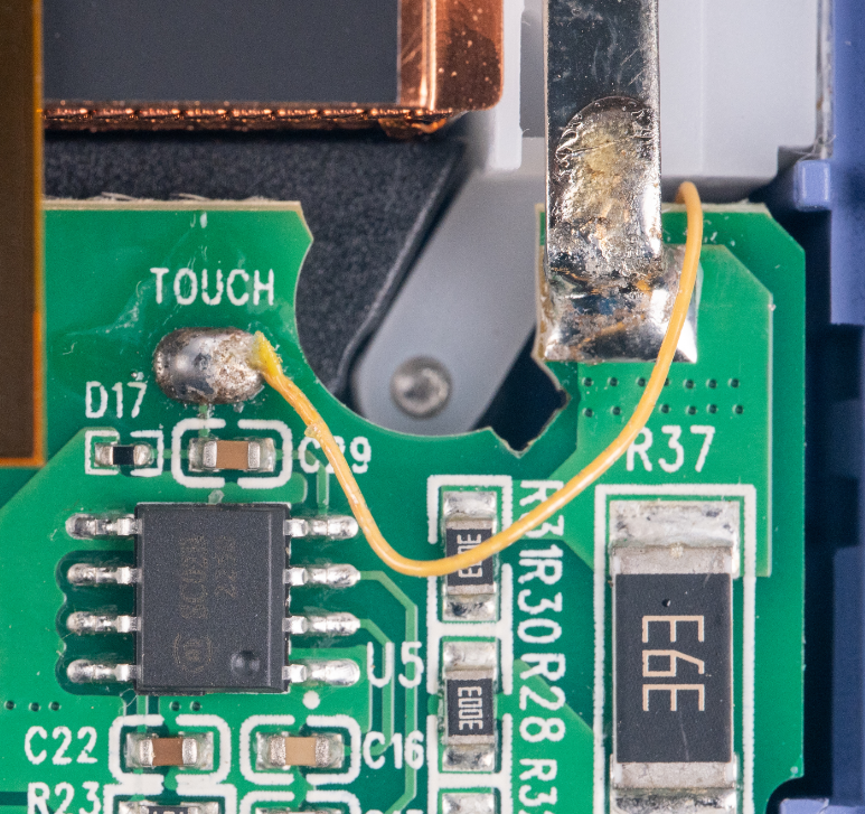

一开始看到板子上飞出一根黄色的线，这个线飞到光源附近的位置了，实际上是用来检测有没有把发光头怼在人体上的，其原理和电容触摸按键是一个道理。

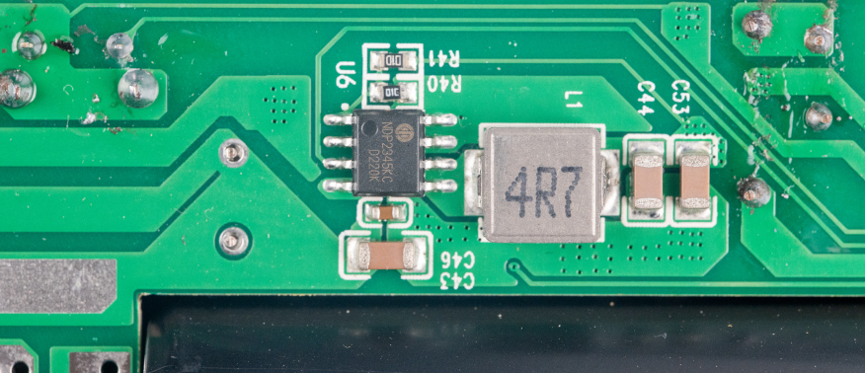

再来看板子另一面的器件，来自芯潭微的NDP2345KC，这是一颗5V4.5A输出，最高输入30V的DC-DC降压转换器。

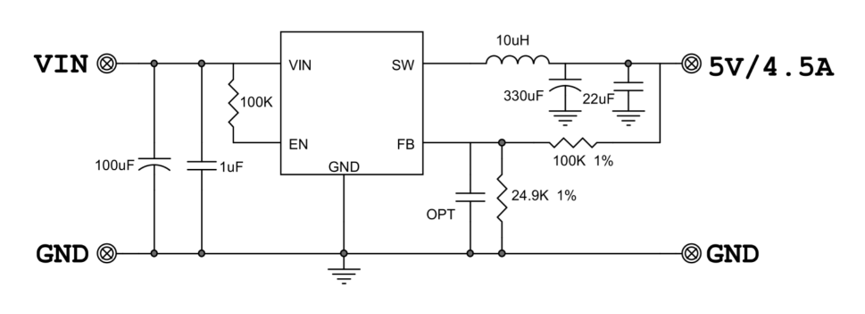

NDP2345KC参考电路图。

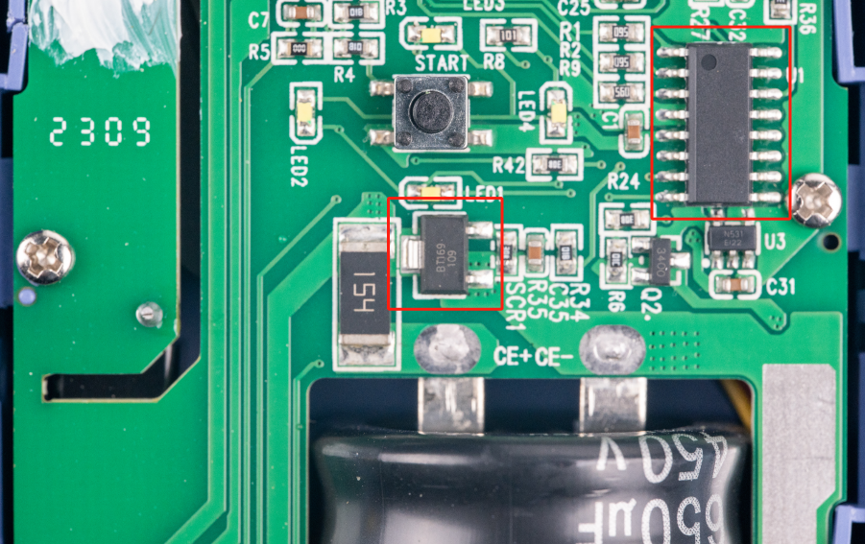

电容旁边有一个单向可控硅BT169。看来这个系统的升压方式是右边这个SOP-16封装的MCU控制这个单向可控硅，搭配板子底部的变压器来实现升压的。MCU驱动可控硅导通，让电流流过变压器的初级绕组，变压器储能，然后关断可控硅之后，变压器能量释放，次级绕组产生高压输出，能量被储存到大电容中。旁边这个大的贴片电阻阻值150K，是用来在使用结束后给牛角电解电容放电的。

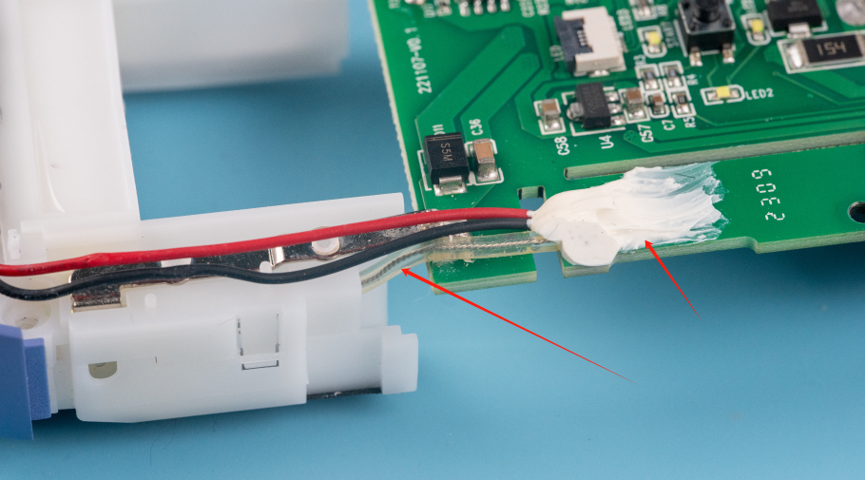

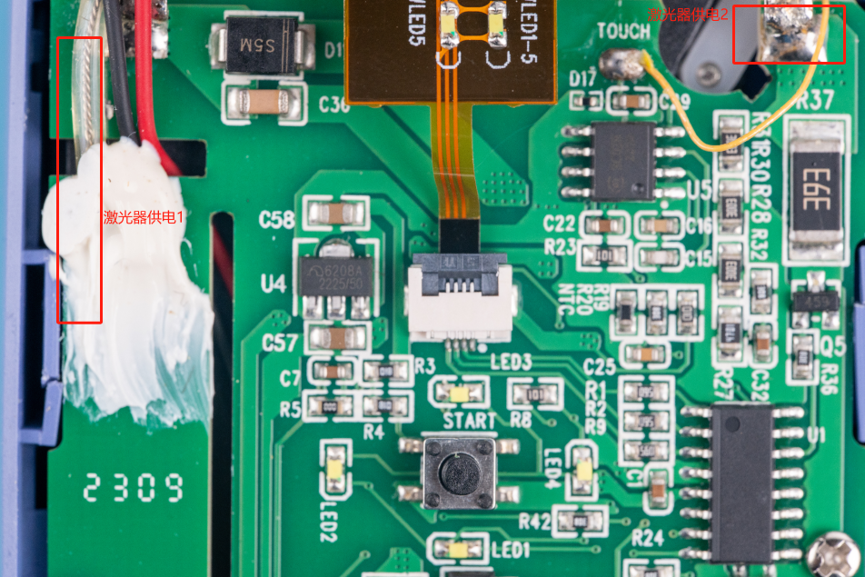

光源的供电线之一是这个透明线皮包裹的线。旁边有电路板的生产周期2309，指这个板子是23年第九周生产的。

光源的另一根供电线是这个金属条。

从这个角度看的很清楚。

TEC特写。

现在简单说一下脱毛仪的原理。红外光的投射能力比较强，热效应比较明显，所以可以用来通过光热效应来分解黑色的毛囊。而皮肤颜色较浅，相对而言吸热较少，不会产生光热效应导致皮肤被分解掉，资料查到这里我突然发现像我这种皮肤比较黑的人，是不是不能用这玩意了啊。
