在早期的拆解文章中，由粉丝留言提到了华硕这款花生路由器，于是我花33元，去闲鱼买了一台回来打算拆解。你还真别说，这玩意拆解之后我发现它做工是真牛逼，在我看来这是一款严重过设计的路由器。买的时候我以为是个小卡拉米，但是收到货之后，怎么说呢，看图片，我特意放了一个手机用来对比，就能发现它特别大。

巨大的尺寸带来的好处就是它的接口比较丰富。

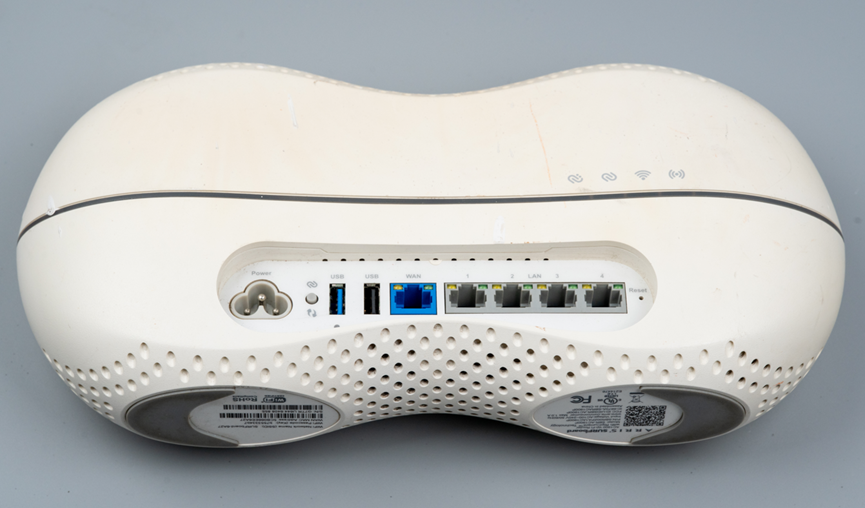

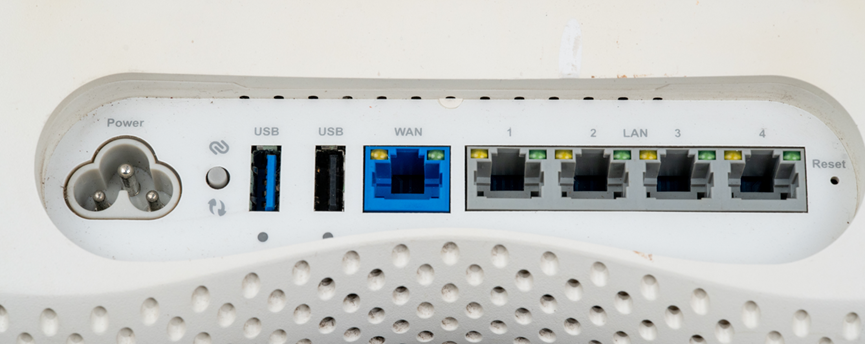

它有四个LAN口和一个WAN口，另外还有一个USB2.0口和USB3.0口。不仅仅如此，它的供电并不是常规路由器的圆柱DC供电，而是三脚交流供电，也就是说它直接插市电即可工作，而不需要外置的直流稳压电源。

众所周知，很多电子产品之所以采用外置电源供电，有一个非常重要的原因就是，如果把电源放进产品内部，产品需要过的认证就会很多且很麻烦。但是这个花生路由器却这么做了，只能说明大厂实力不俗啊。

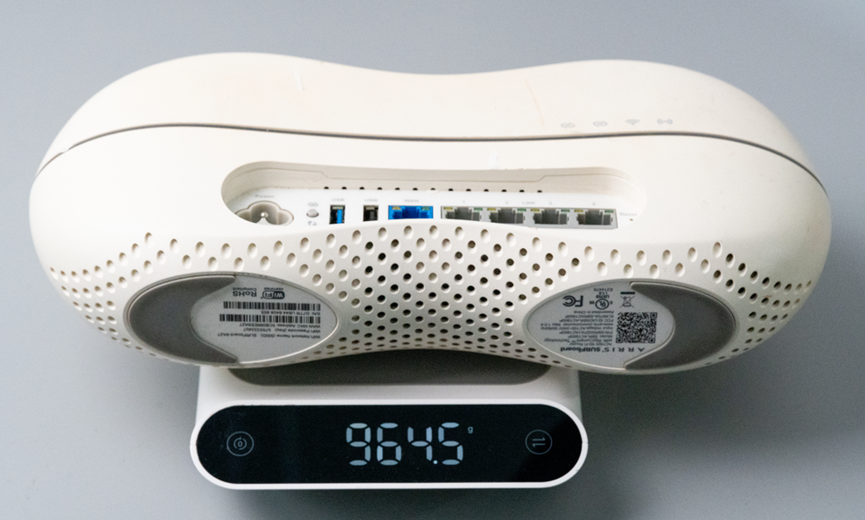

整个路由器的重量达到了惊人的0.96Kg，差一点就两斤了。

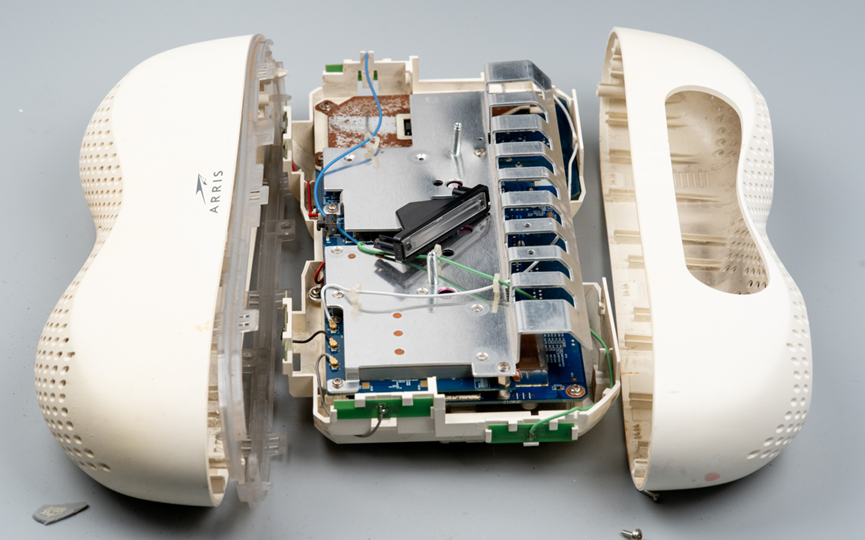

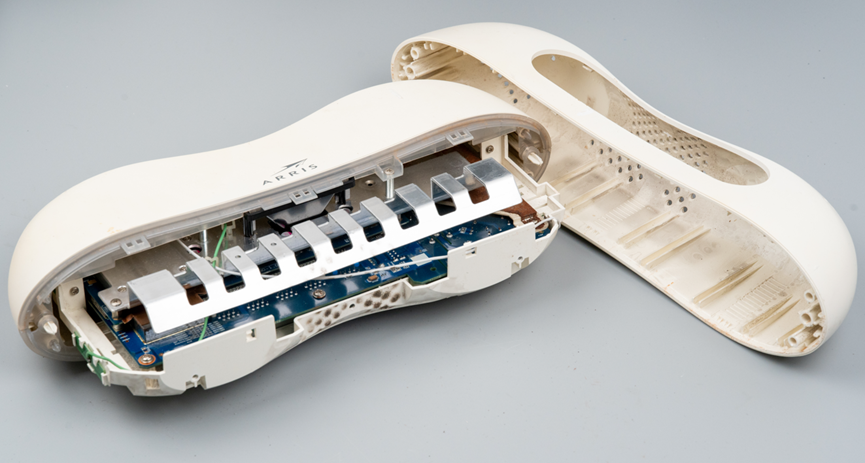

接下来开始拆解，不得不说这个大家伙拆解起来很麻烦。但是比较好玩的是，它的拆解方式也像极了把花生壳掰开的样子。

里面这一坨东西看着确实不一般。

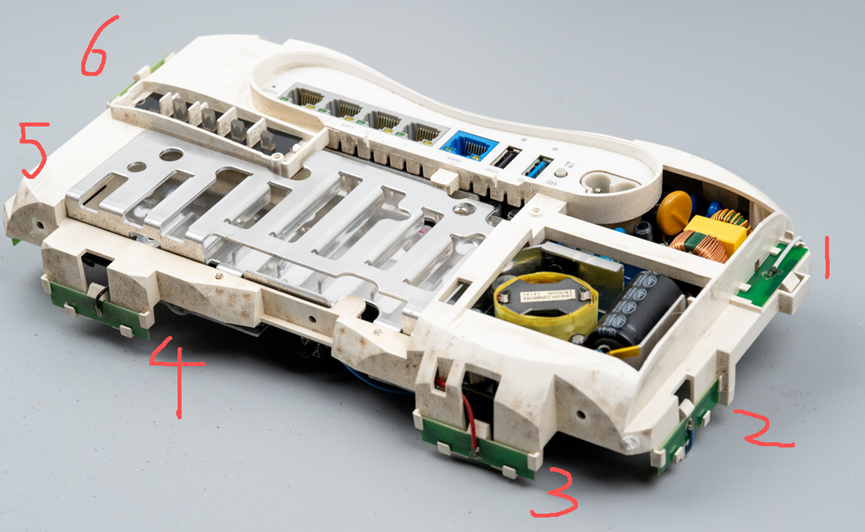

周围总共有6个PCB板的Wi-Fi天线。

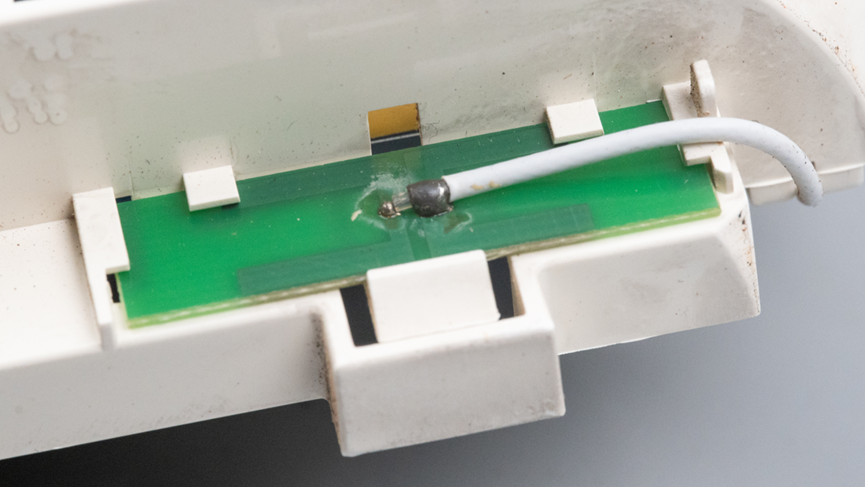

给其中的一个Wi-Fi天线来个特写。

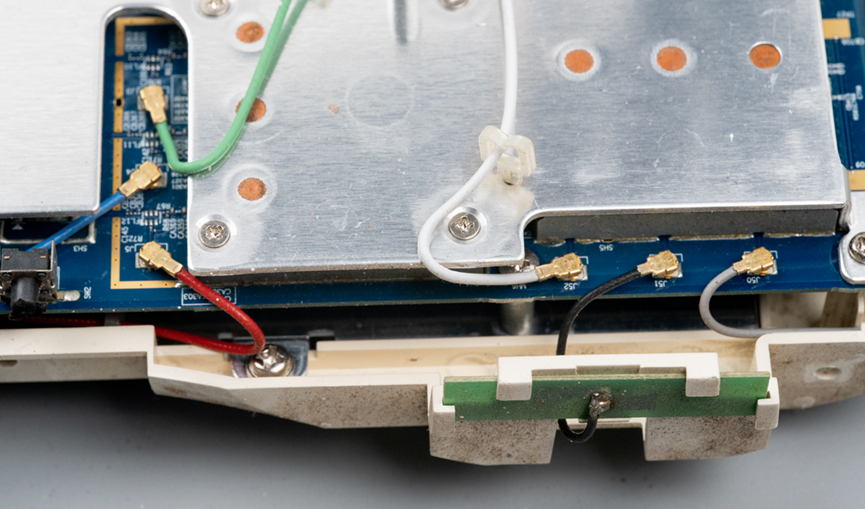

六个PCB天线通过同轴线连接到主板的IPEX天线接口上。

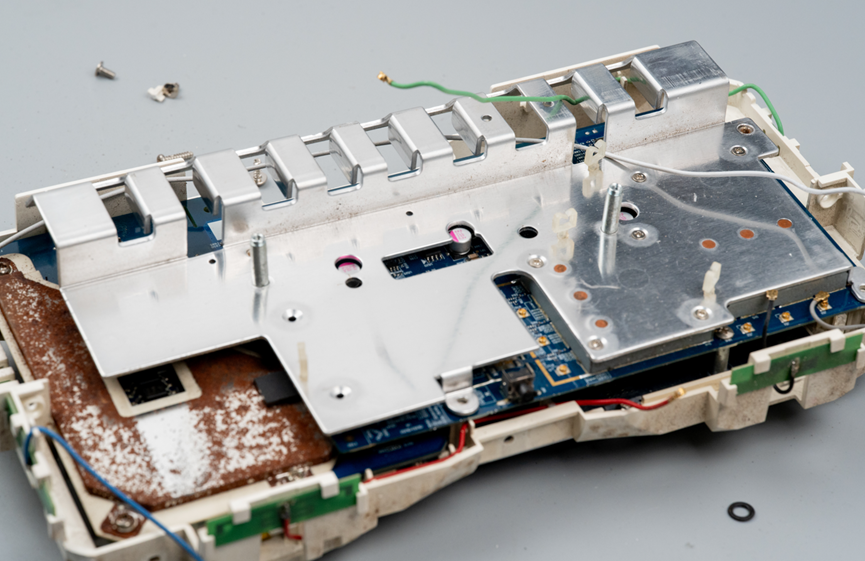

接下来要做的是拆解这个铝合金散热器。

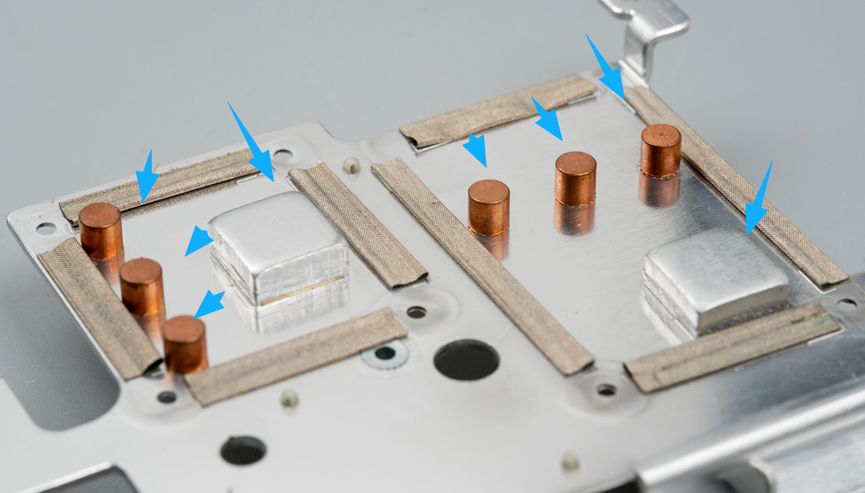

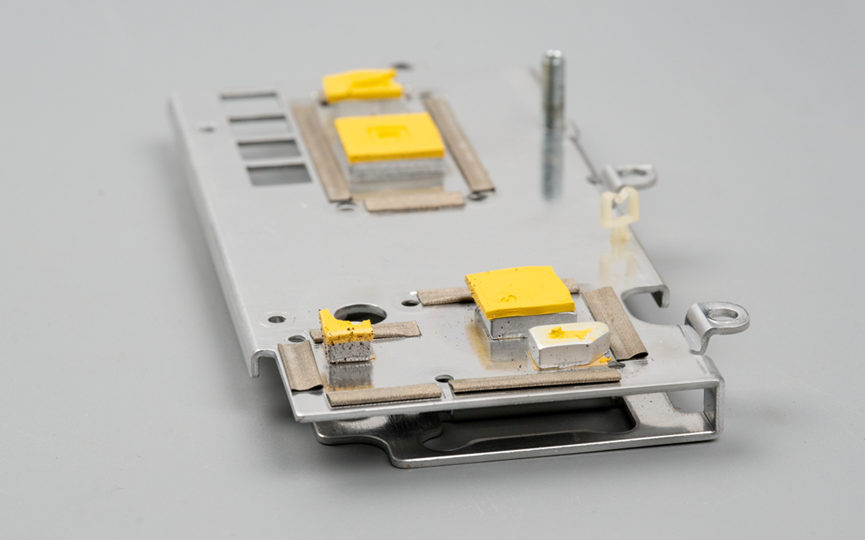

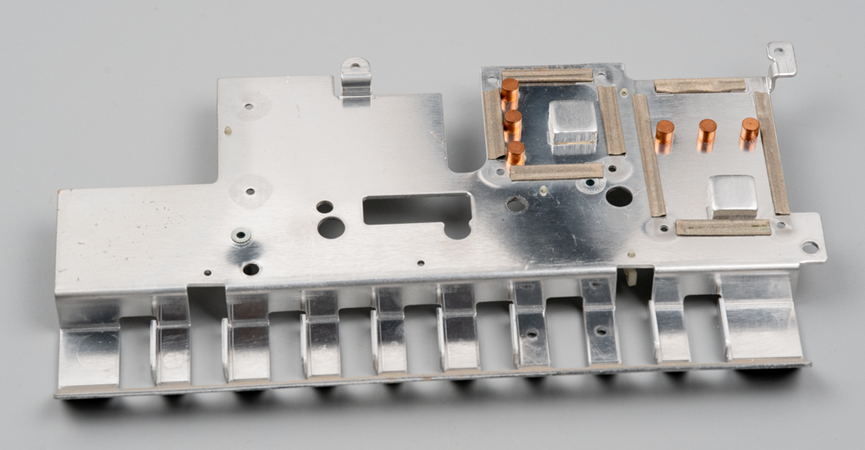

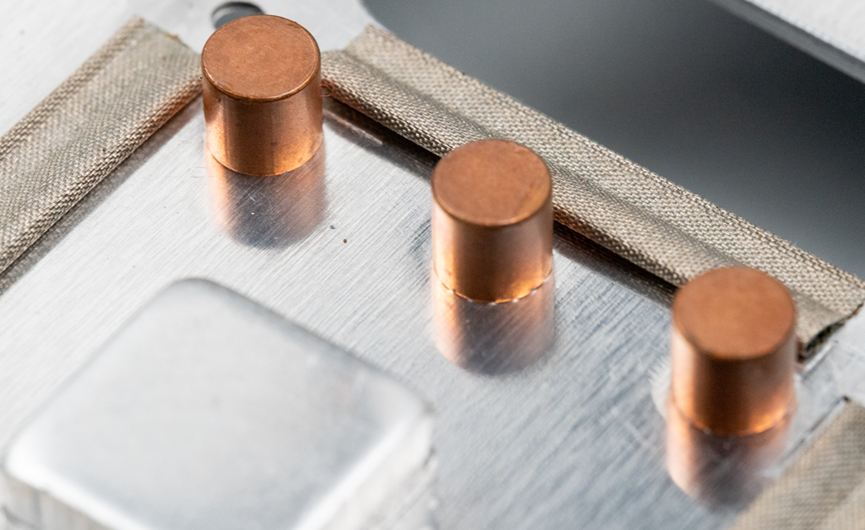

拆下来之后发现有6个铜柱和两个铝锭。

给它们来个特写。

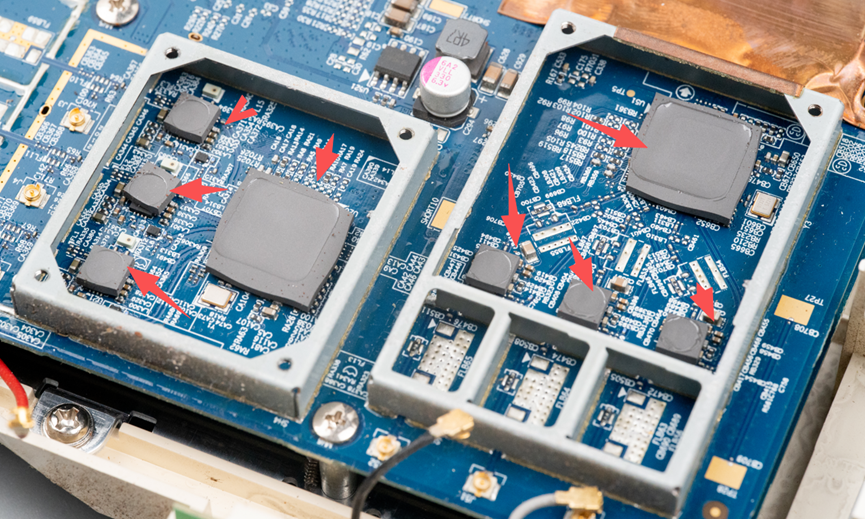

这些铜柱和铝锭对应的位置刚好是这个射频板上的屏蔽壳围起来的射频芯片和射频功放芯片。

关于这些铜柱，我仔细看了一下，它并不是粘在散热铝片的表面。

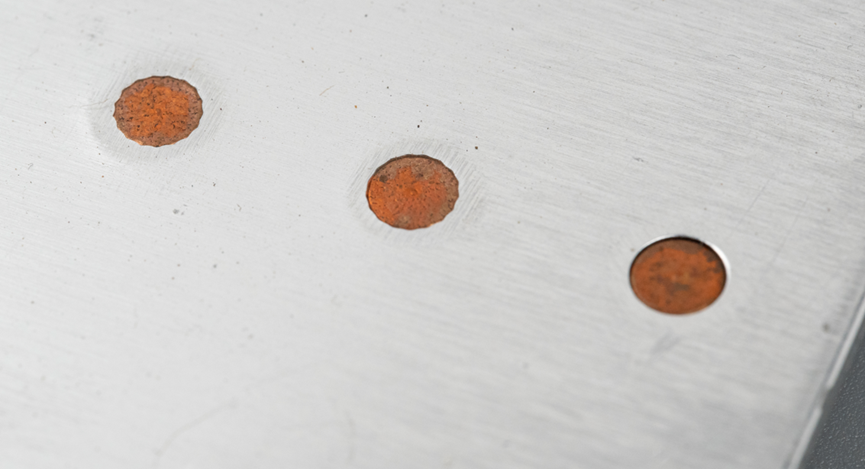

而是采用了类似铆接的工艺，这是散热铝片背面的细节。

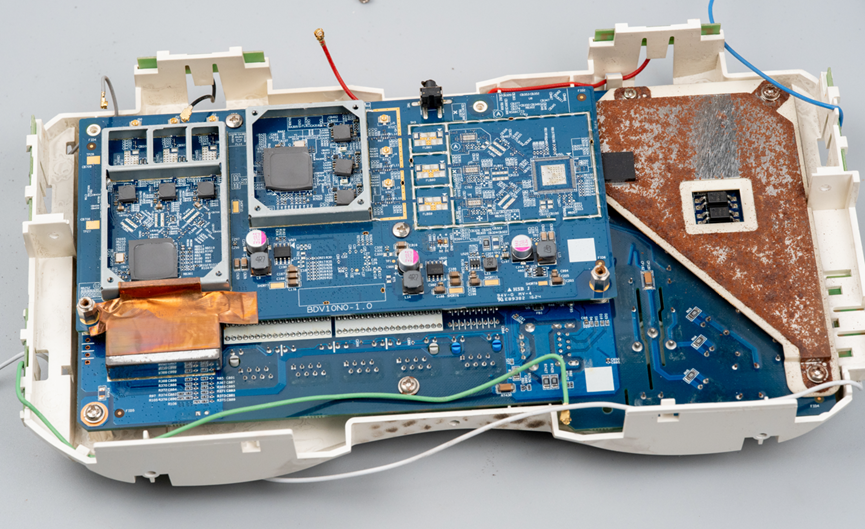

刚才我们看的射频板其实还是安装在路由器的内胆上，里面看起来有两层板子。

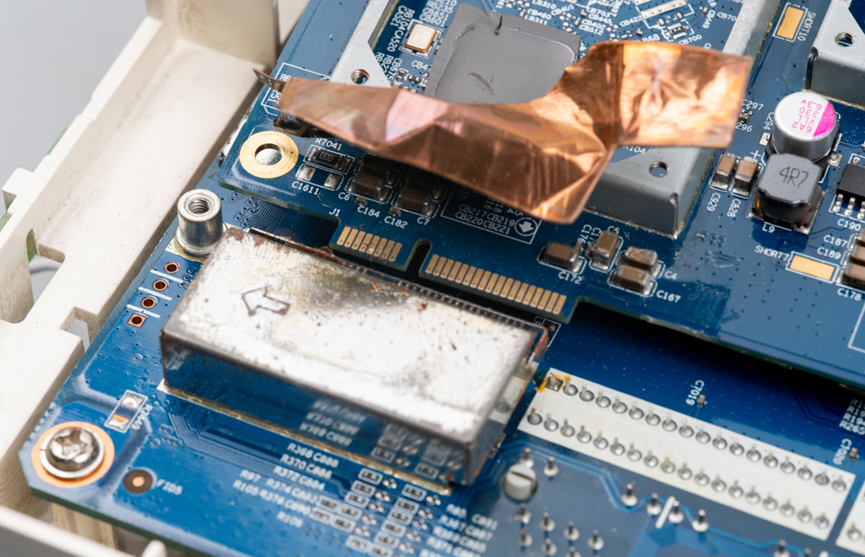

射频这个板子通过铜皮包裹的屏蔽壳下面的座子连接到了底层的电路板上。采用了类似SSD固态硬盘用的M.2接口。

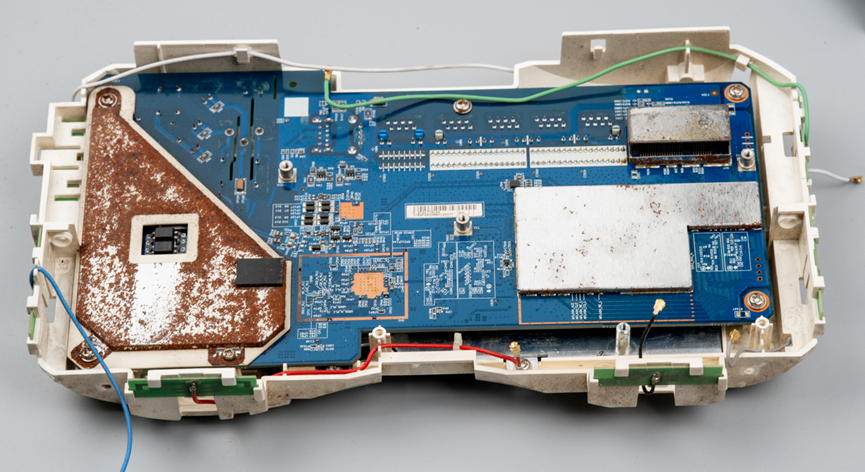

拆掉上面的射频板，就可以看到底板全貌了，但是看到的是背面。

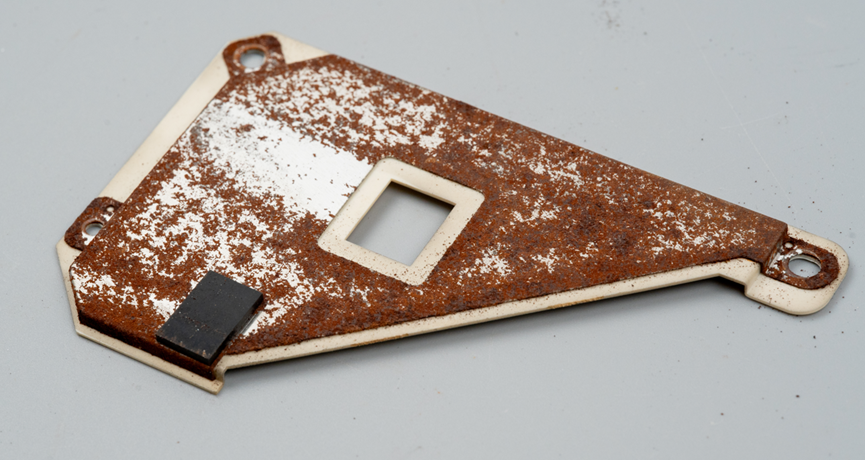

上面有一个生锈了的三角形铁壳拆下来，里面好像有一层看似像塑料又像陶瓷的材料用来做绝缘。

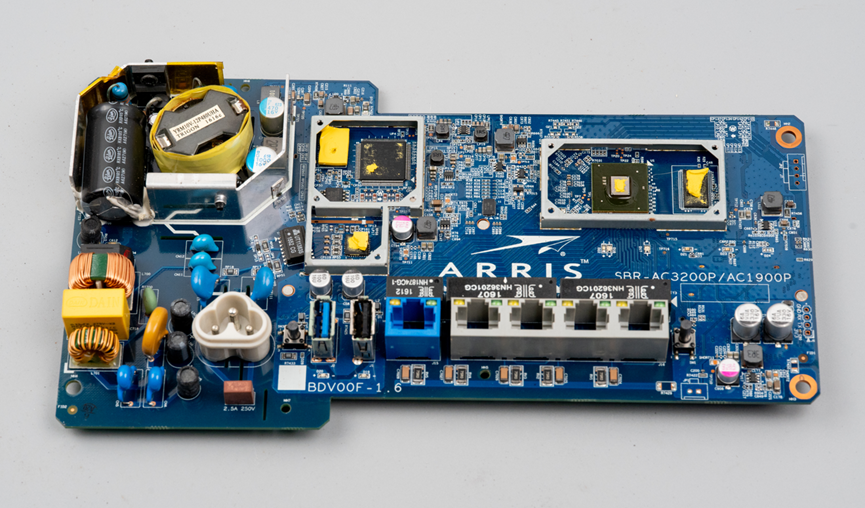

然后拆下底板。翻面看底板的正面，这个板子功能非常明确，板子左边的器件比较大，有共模电感、交流输入插座、安规电容、变压器等等。这很显然是整个路由器的电源电路，输入交流市电，最终输出给路由器用的低压治理供电。

这个板子右边部分，又分上下两部分，上面一部分是路由器基带部分，主要包括CPU和DC-DC、LDO等电路。下面这部分是有线路由器接口部分，这五个以太网口都是千兆口。

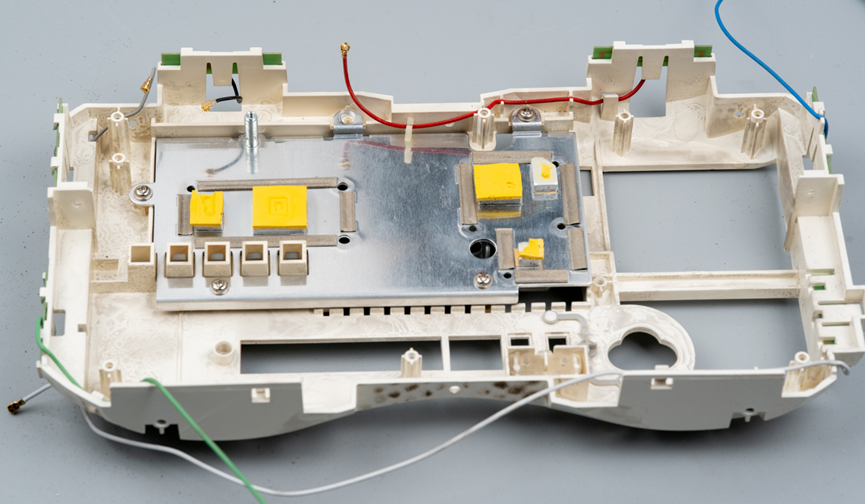

剩下的就是路由器内胆了，上面还有一个铝散热器，主要用来给底板上的CPU等器件散热。

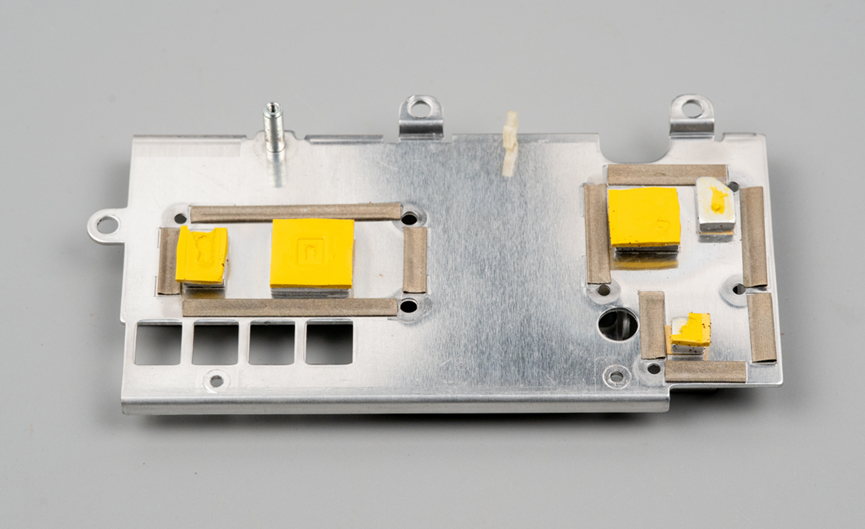

把这个散热器拆下来。

发现它弯折成了U型，这样可以把热量带到路由器外壳的小洞洞附近，然后通过空气对流散热。

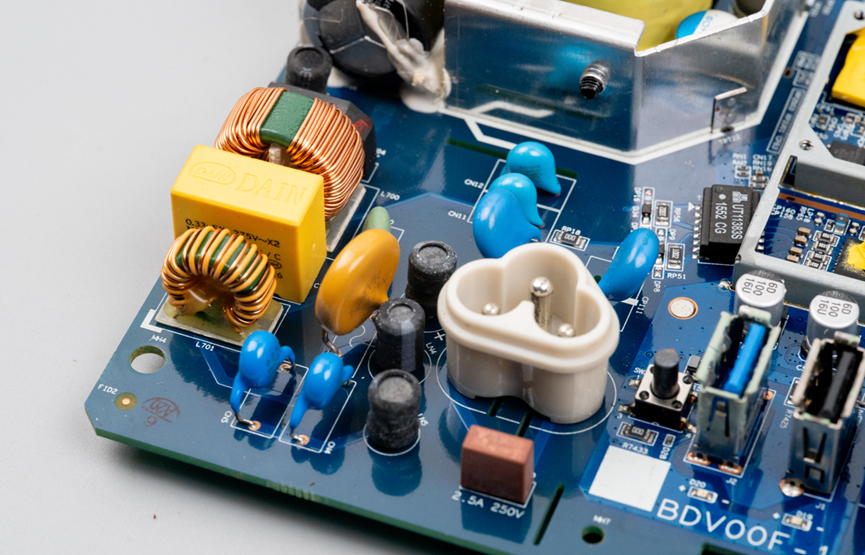

接下来看看底板，这是交流市电输入部分电路。

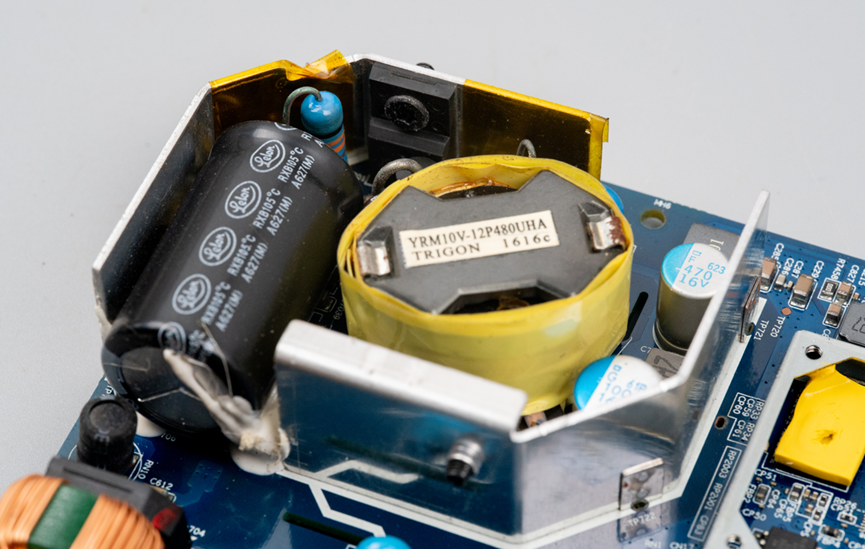

变压器部分电路，用的变压器质量很不错。输出端的电容也是看着不错的固态电容，容值470uF，耐压16V。

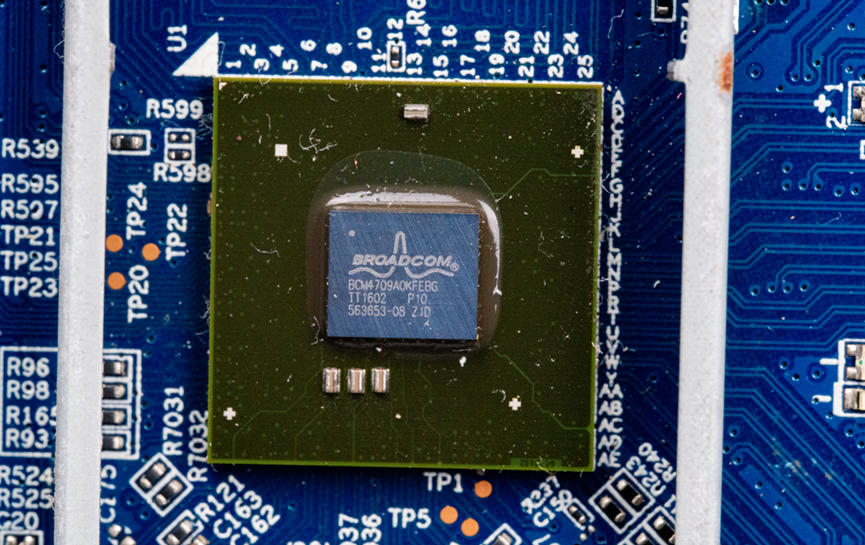

这是底板上的CPU，博通的BCM4709A，双核 1.0GHz。这主频放在现在很拉。

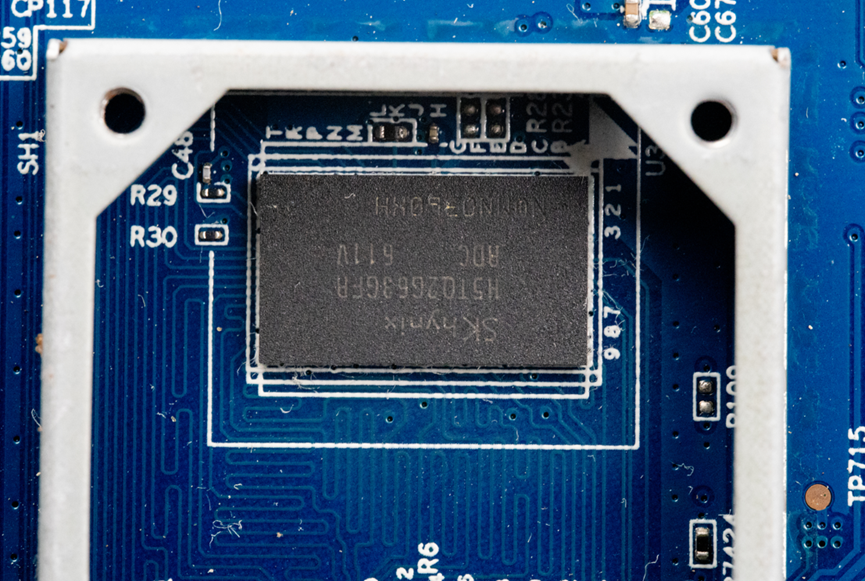

BCM4709A搭配了一个海力士的256MB DDR3颗粒。

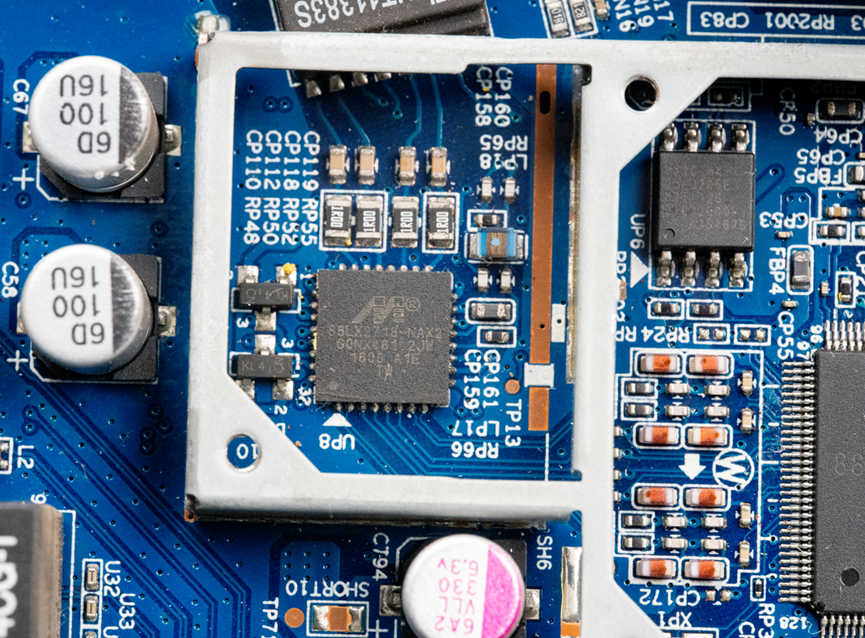

以太网交换芯片是Marvell的88LX2718，支持支持 Layer 2 到 Layer 4 的交换功能，支持多种以太网接口标准，包括 SGMII、RGMII 和高速 SerDes 接口。

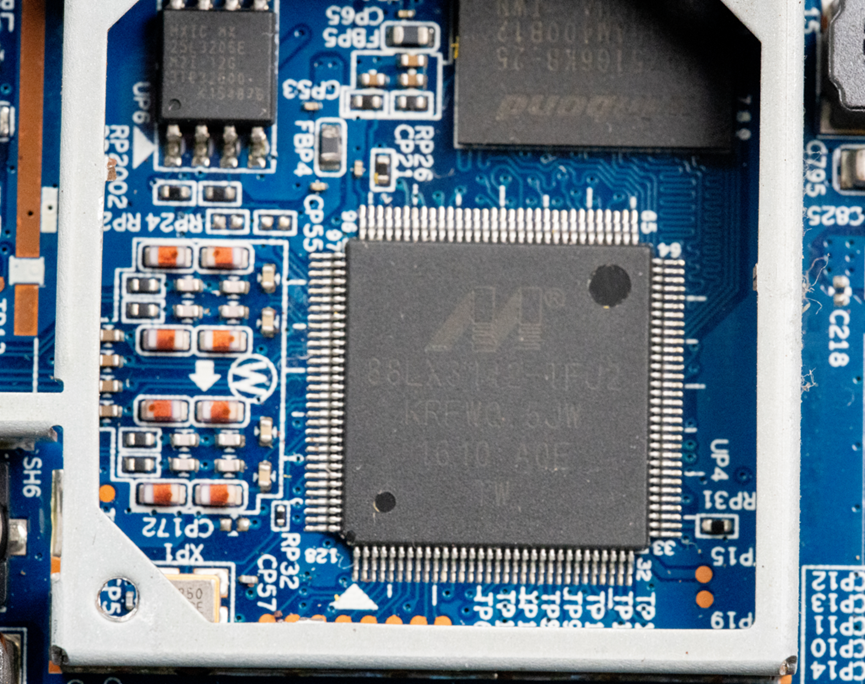

再往后是一颗88LX3142-TFJ2，也是Marvell公司生产的工业级以太网交换芯片，支持14个千兆以太网端口和非阻塞交换架构。搭配了一颗MXIC的Flash芯片和SDRAM颗粒。

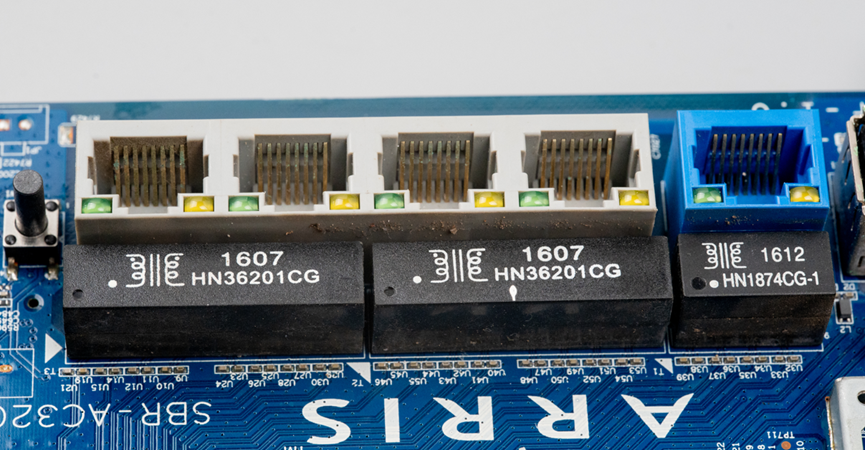

以太网变压器细节。

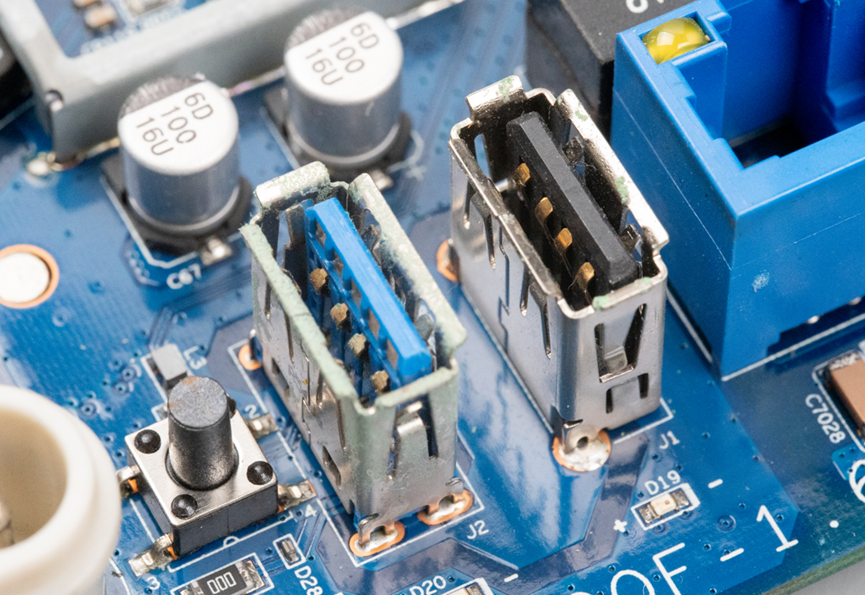

USB连接器和复位按键细节。

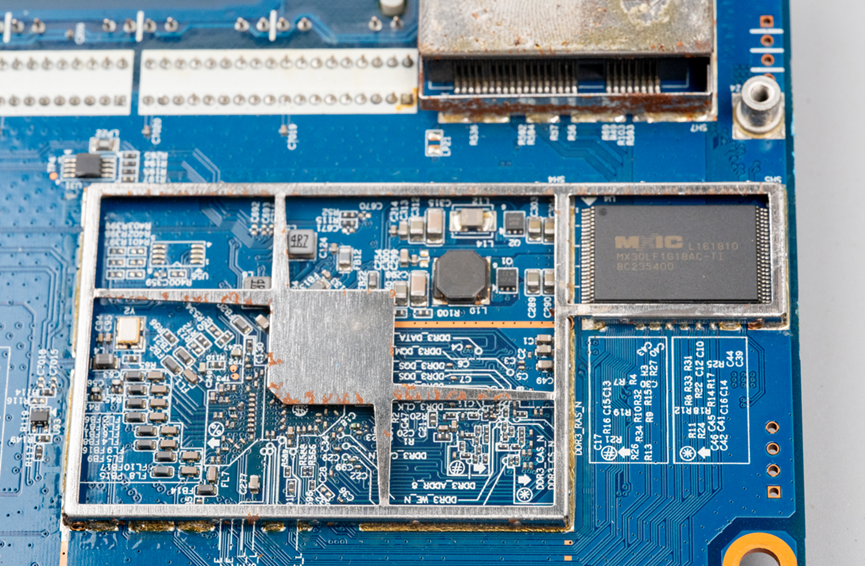

板子背面拆掉屏蔽壳之后，是CPU背部的阻容和电源器件。

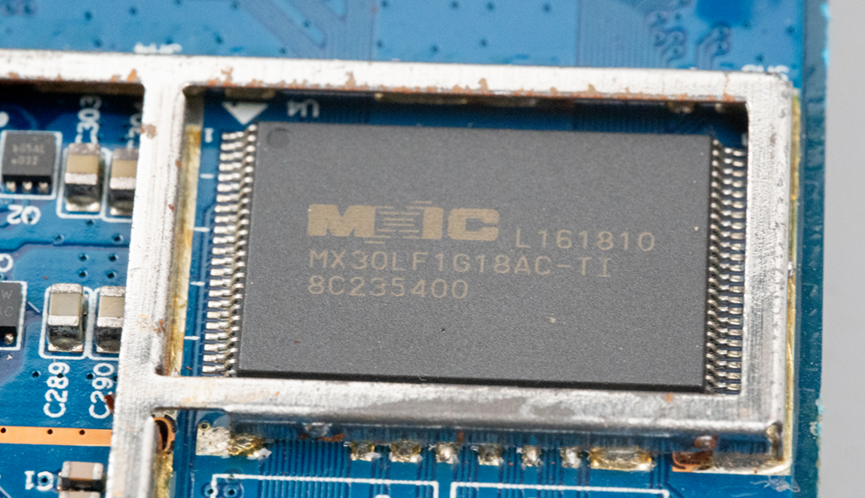

另外还有一颗MXIC的Flash，型号MX20LF1G18AC-TI。

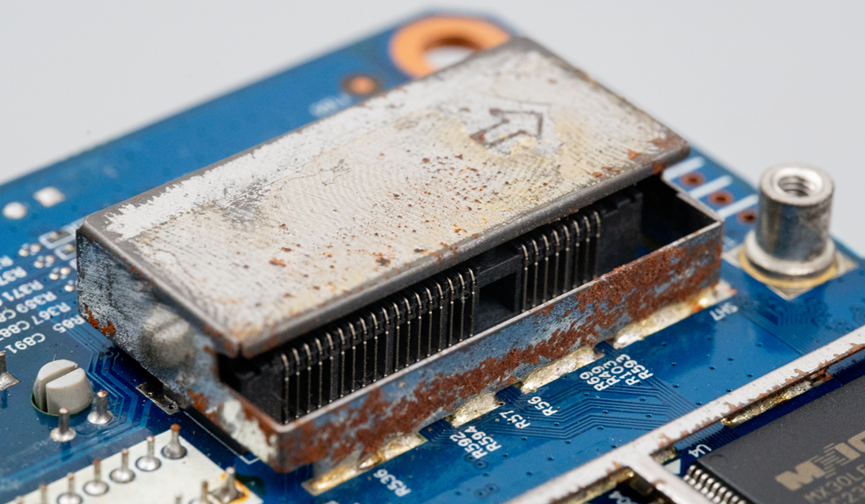

从底板到射频板的连接器，其实到这一步我才知道为啥要加一个铁壳来完全屏蔽，因为这个连接器上走的是从CPU到射频板的信号，对信号质量要求比较高，加上这个产品内部有交流电到直流电的整流降压电路，所以对这个座子要做尽可能的屏蔽，保护。

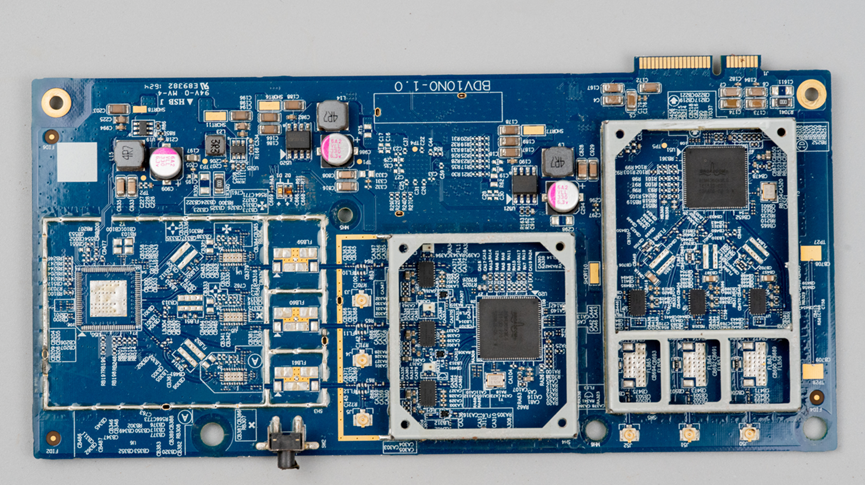

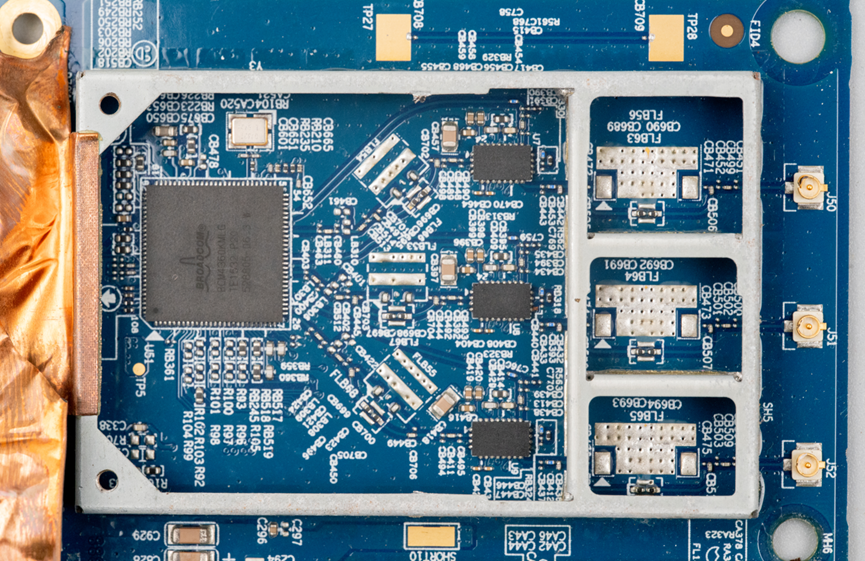

跟随着信号流向，我们再次来到这个射频板。仔细看就会发现，这个板子上有三个地方加屏蔽壳。而最左边的屏蔽壳形式、内部电路和最右边的几乎完全一样，区别就是左边的没有贴物料。看来这个路由器的Wi-Fi部分，可以通过贴装不通模块来实现不通的无线速率。

最左边这部分，射频芯片是博通的BCM4360。它的最大理论速率1.3Gbps，MIMO配置为3x3，调制方式256-QAM。比较可惜的是它的无线标准是802.11ac，也就是Wi-Fi5，并不支持Wi-Fi6。

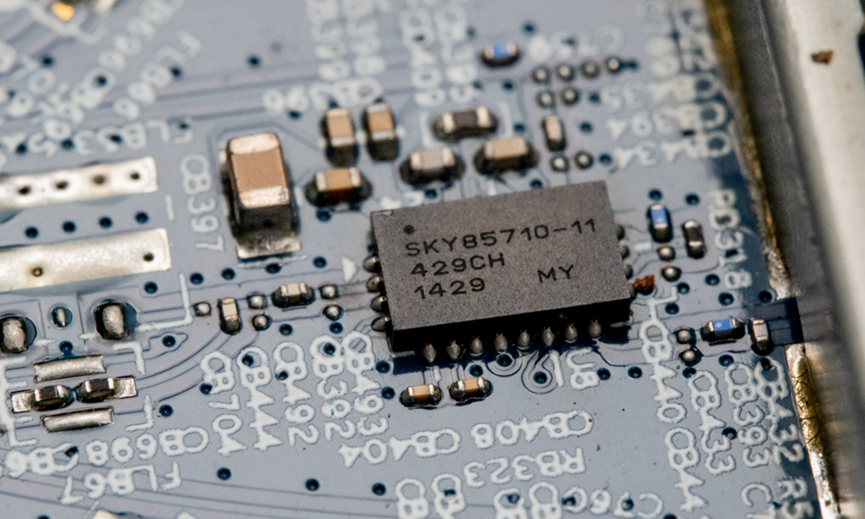

射频功放器件是SKY85710-11，它的工作频段是5GHz。

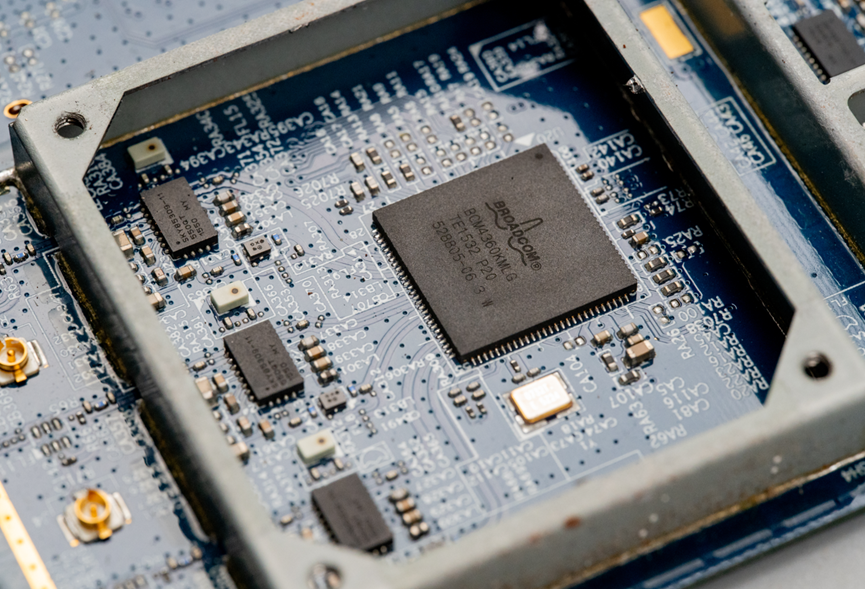

中间的屏蔽壳下面的射频器件也是博通的BCM4360。

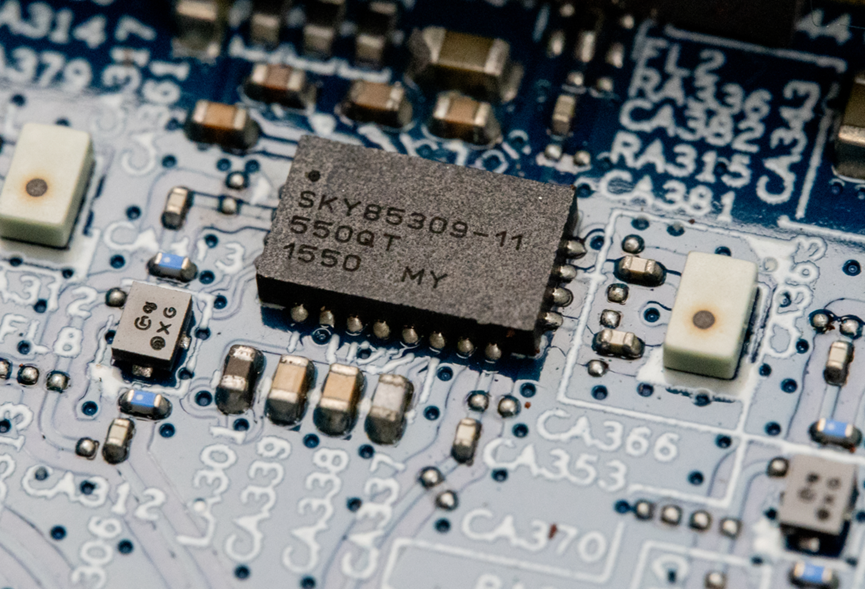

但是射频功放芯片型号是SKY85309-11，它的工作频段是2.4G。

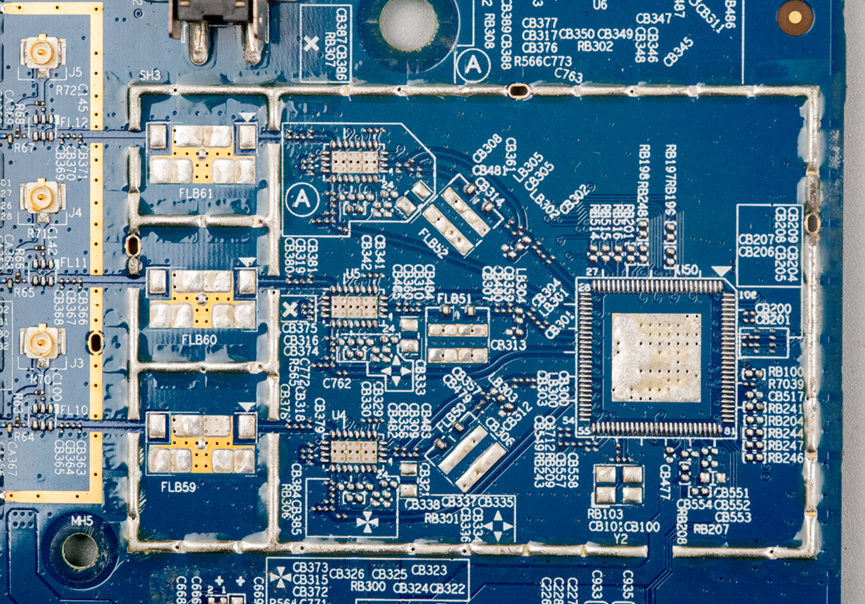

这是冗余未贴物料的射频部分。看起来和中间的屏蔽壳下面的射频部分共用了同一组天线。

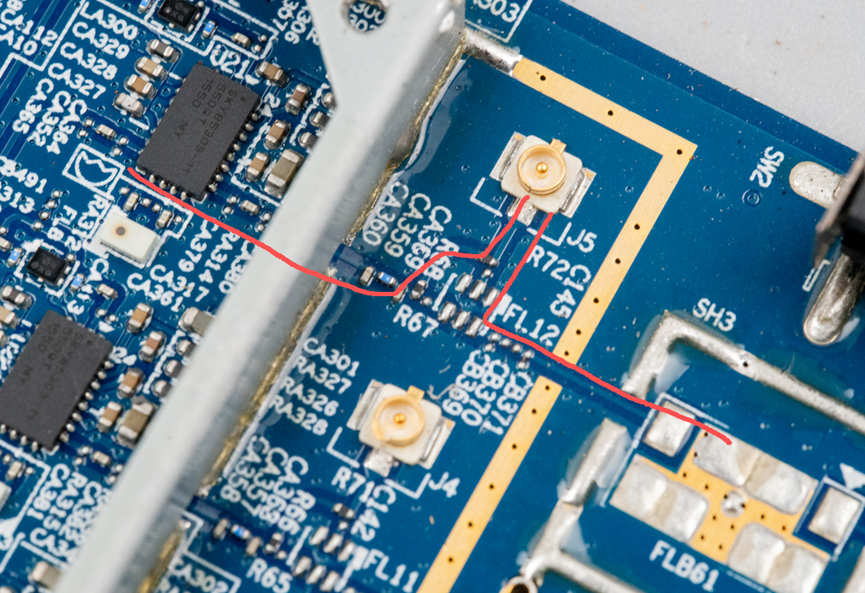

如果贴上这个6脚的巴伦器件，去掉左边通路的电阻等天线匹配器件，这个天线就可以为右侧的射频电路所用。

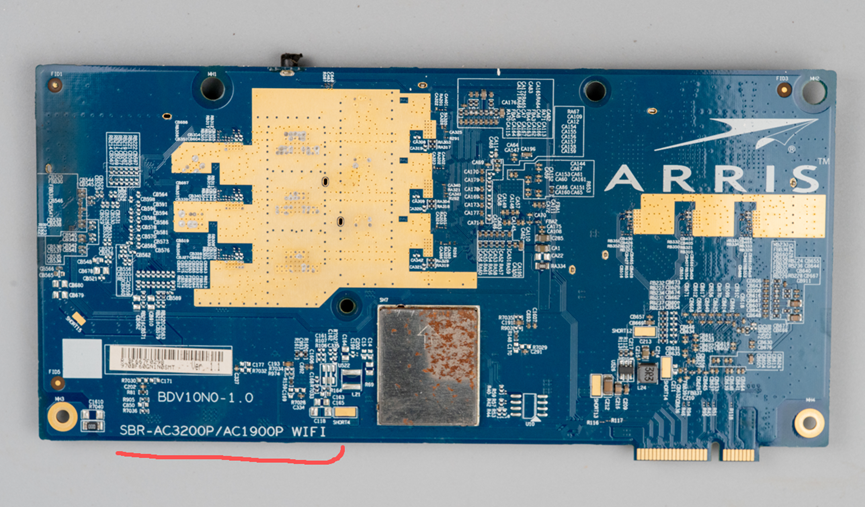

这是这个射频板的背面，从背面的丝印也可以看出来，它既可以是AC3200P的射频板，也可以是AC1900P的射频板。但是我算了一下当它被用于AC1900P时总速率是 5G(1300Mbps) + 2.4G(600Mbps) = 1900Mbps。当它被用于AC3200P时，所有器件全贴，有两个5GHz射频芯片（加上一个2.4GHz芯片），从而可以同时创建两个独立的5GHz网络。总速率是 5G (1300Mbps) + 5G(1300Mbps) + 2.4G(600Mbps) = 3200Mbps。但是这种情况下，三个天线是怎么被复用的呢？我觉得可能是通过双拼天线，配合双工器实现的。

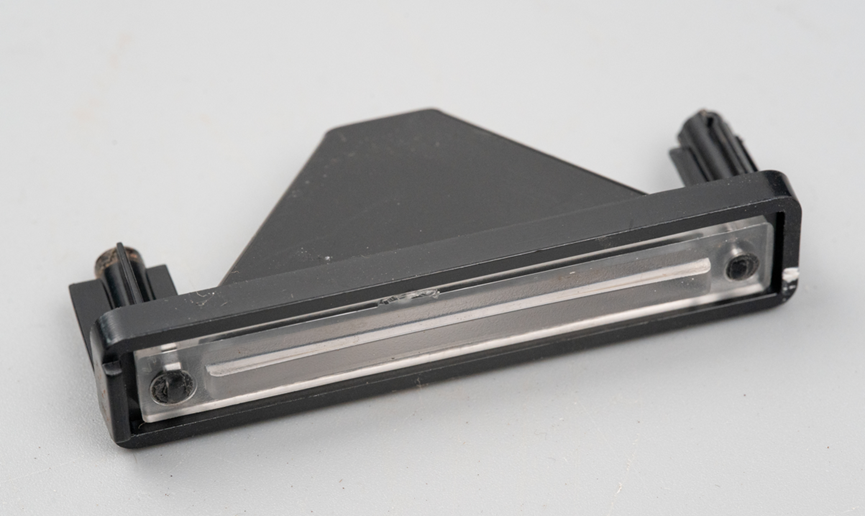

最后我留意到这个路由器的导光机构件，做得也很不错。

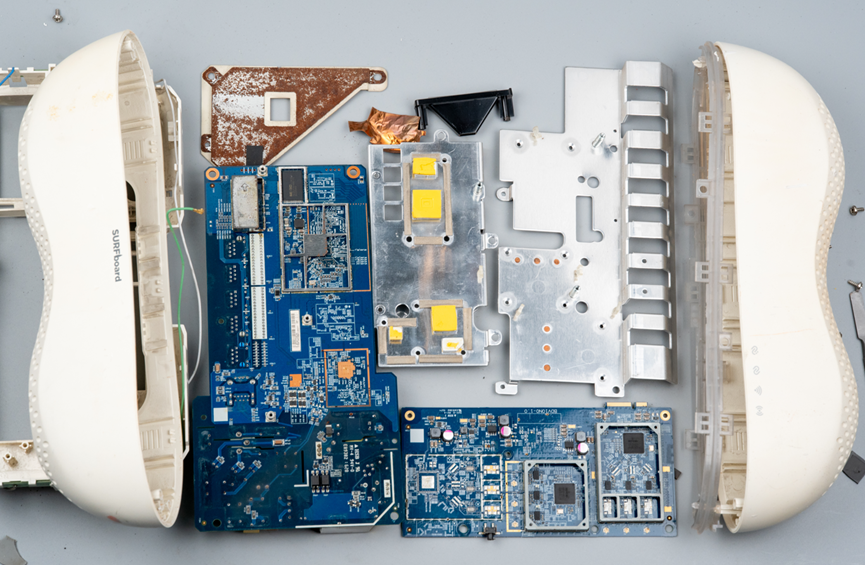

以上就是这个路由器的拆解。33元买到这个路由器，然后来拆解看看它的做工，还是很划算的，做硬件设计多看看看优秀的产品设计是很有必要的。虽然我拆解完之后唯一的感受就是这台路由器，从结构、硬件、做工用料层面来说都有点过设计。尤其把电源放在产品内部的操作，给产品增加了安规认证等一些强制认证要求。但是换个角度，作为消费者，现在能看到这样的产品越来越少了，绝大多数产品都是各种降低成本，用料做到够用即可。更有甚者过保坏更是基本操作，希望这样的厂商能多反思反思，现在消费者需要的是优秀的产品，而不是一味的卷价格。
