从零开始学习一块单片机（1）——立创EDA的下载与使用

置顶

精

活动

在单片机中，51单片机指的是兼容英特尔8051指令系统的单片机的统称。51单片机广泛应用于家用电器、汽车、工业测控、通信设备中。因为51单片机的指令系统、内部结构相对简单，所以国内许多高校用其进行单片机入门教学。

其价格低廉，学习简单，市面上有很多卖51单片机开发板的视频，但是却没有系统性的教学如何制作51单片机的资料，因此本系列指在从0开始制作51单片机以及后续使用的教程。

国内所使用的51单片机多为宏晶公司所开发的STC89C52系列，其芯片手册与使用我们可以去宏晶官网查询stcmcudata.com

本期我们将学习如何使用立创EDA软件

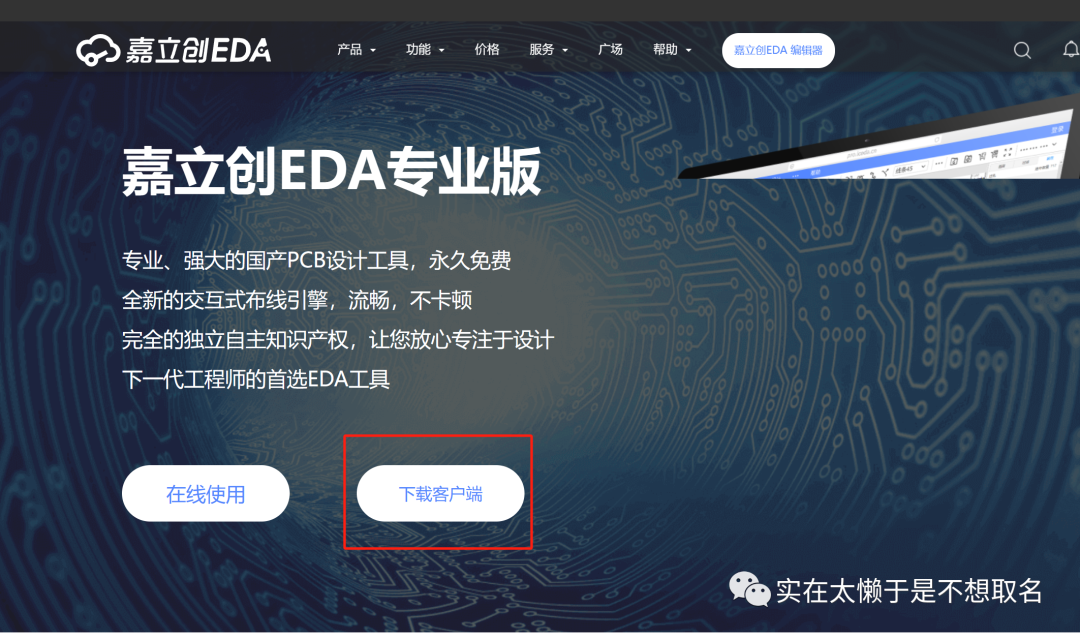

首先是下载我们的立创EDA，百度搜索立创EDA，前往其官网。

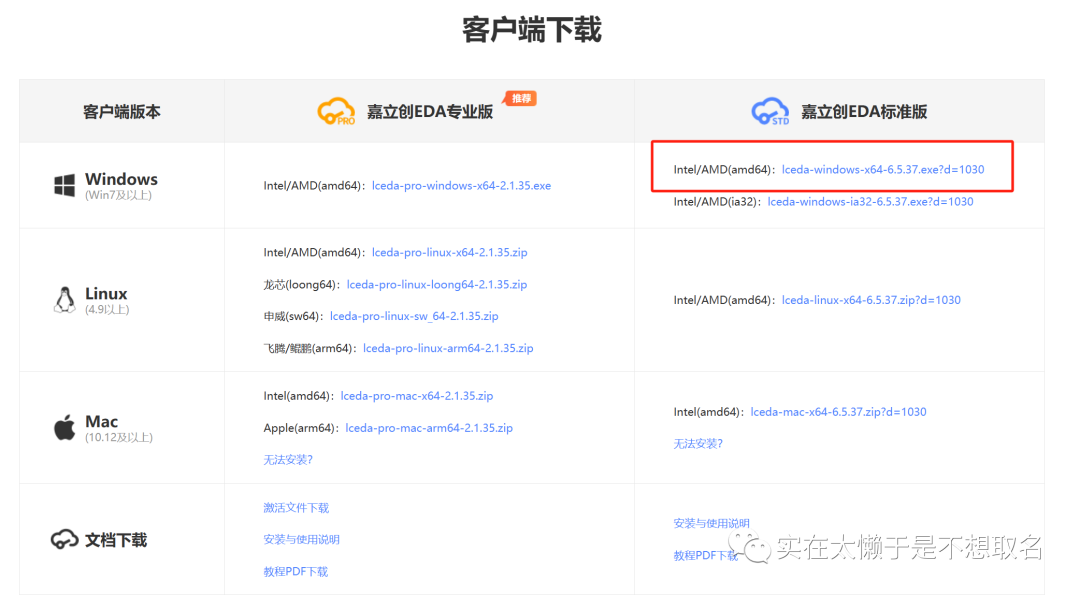

我们下载并安装对应版本的标准版（暂时用不到专业版）即可。安装完之后打开我们的立创EDA，注册我们的账户。进入工程页面。

了解立创EDA

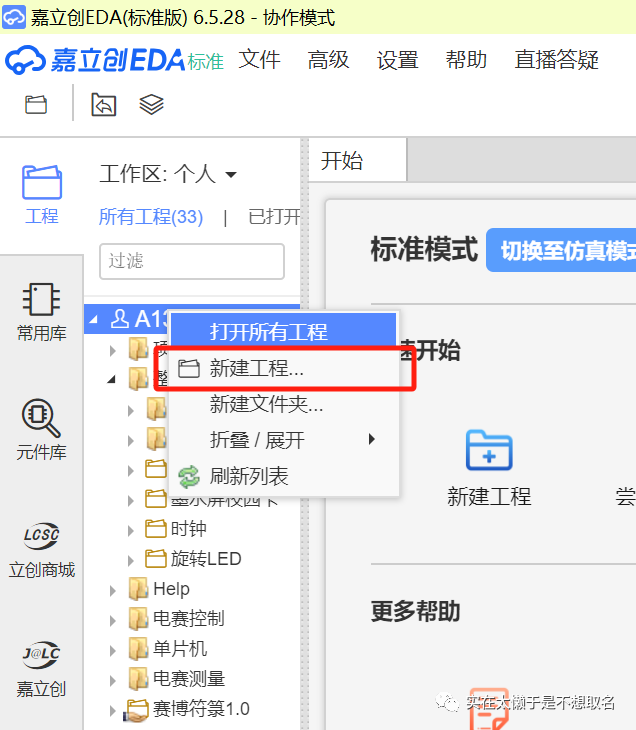

我们点击新建工程->输入工程名字

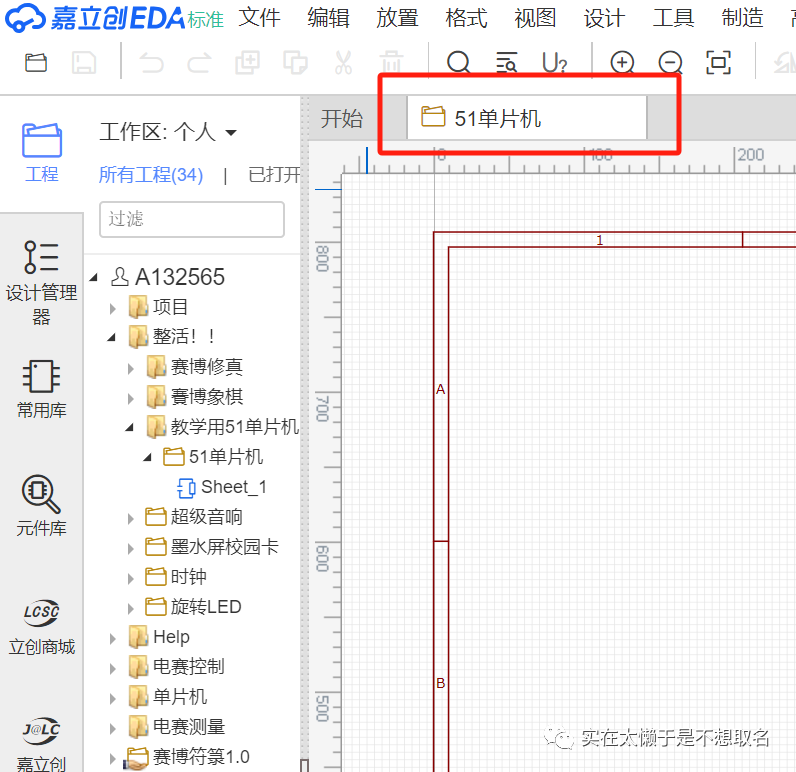

之后出现的界面就是我们的原理图了，我们需要在原理图上面绘制我们的51单片机原理图。

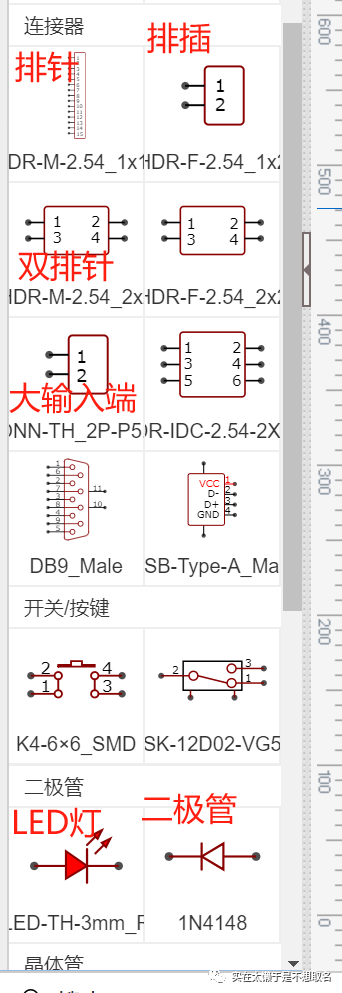

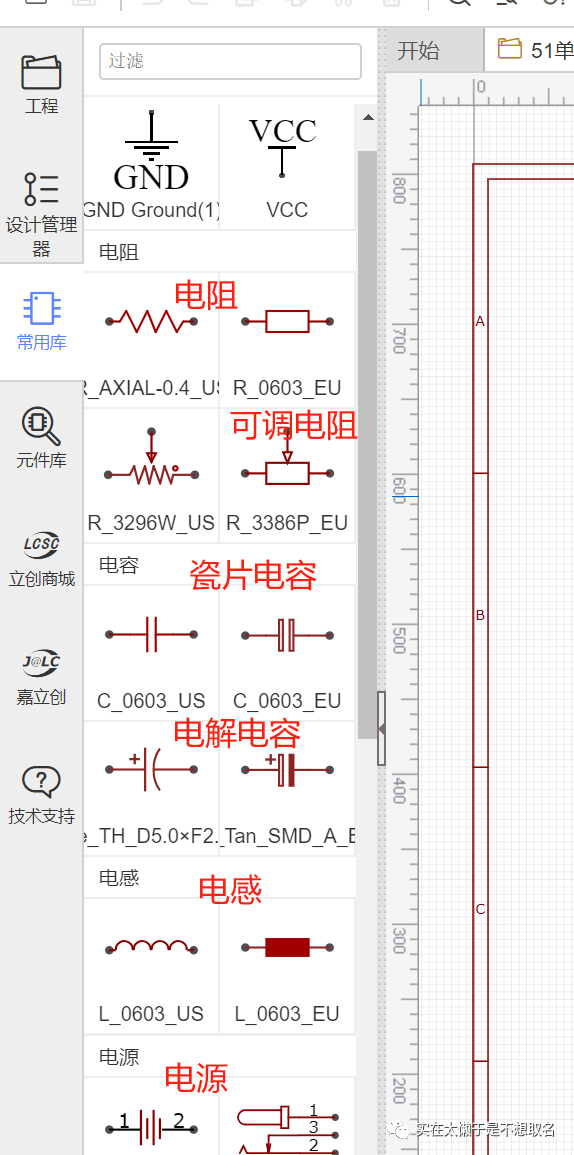

右边的常用库中有我们常用的需要的器件，包括电阻电容电感等等。

值得注意的是，我们选择器件需要注意其封装， 例如电阻中R_AXIAL系列就是直插器件，0603这些就是贴片系列 ，后面的数字则代表着不同的大小。对于新手而言直插电阻的焊接难度远远低于贴片电阻，因此我们都选择使用直插电阻进行焊接。

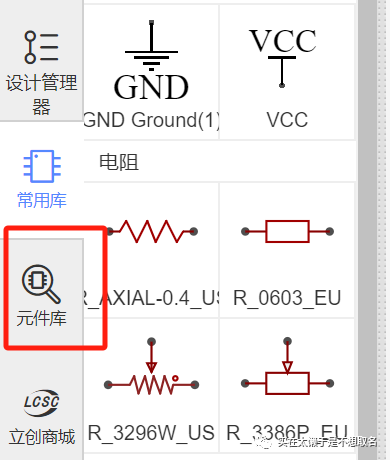

元件库中用于选择常用库中没有的器件，例如运算放大器，各种各样的芯片等等。

我们的51单片机芯片和其外部晶振也要在元件库中选取。

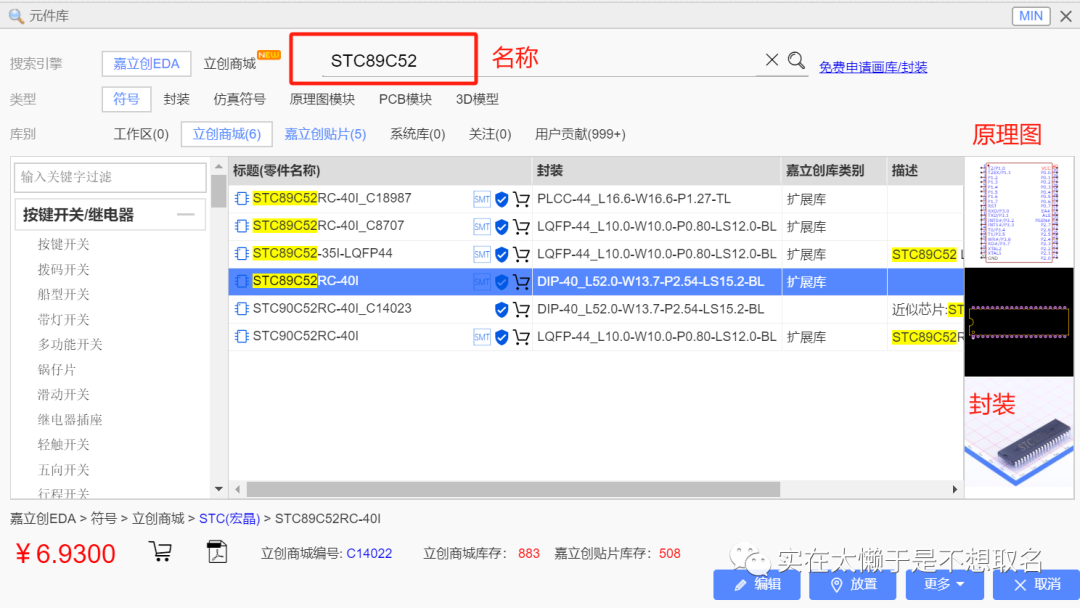

在元件库中输入我们需要的器件名称，点击出来的搜索选项就可以看见右侧的原理图以及芯片的封装。

封装：就是芯片真实的样子，常见的封装有DIP就是直插的。LQFP就是常见的贴片的封装。对于一些三极管而讲，TIP也是常见的封装，TOP23等就是常见的贴片封装，我们使用器件的时候一定要注意其封装。

单击我们选中的元件，我们就可以在原理图中布置我们的器件。

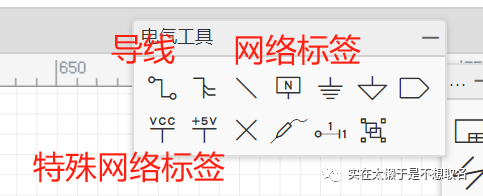

在右上角工具栏中，我们需要着重注意的是第一个导线，用于连接器件，网络标签，拥有相同的网络标签的导线被视作连在一起以及特殊的网络标签例如VCC,+5V，GND等等

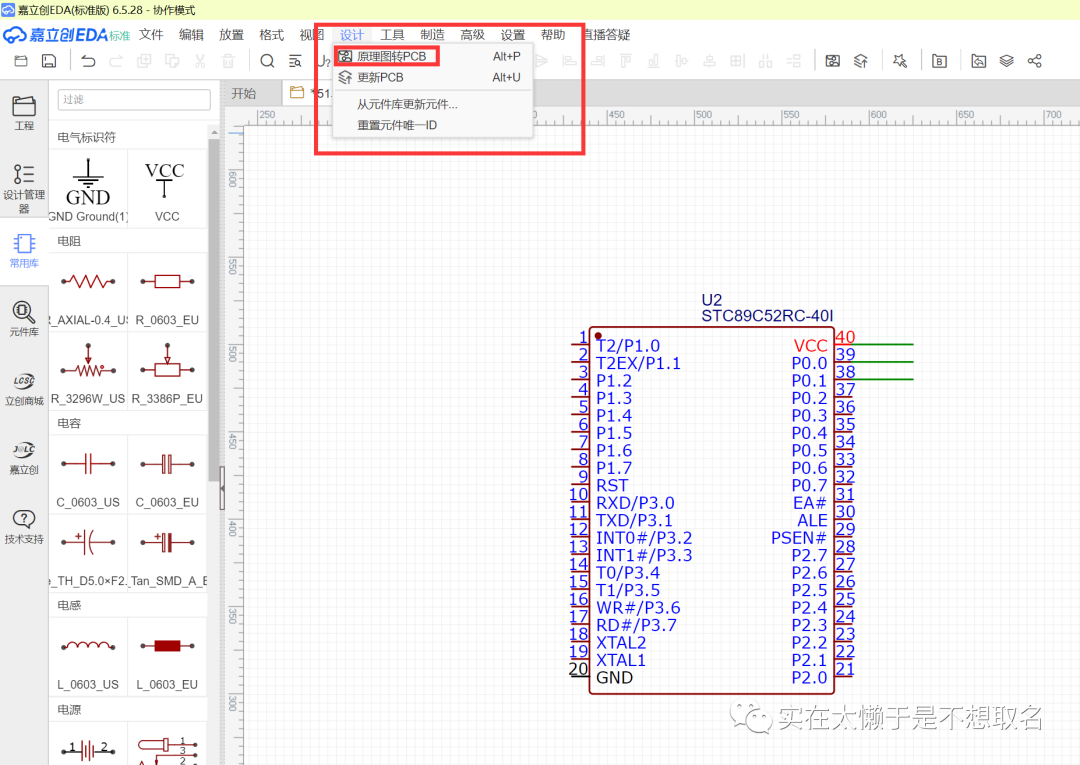

等我们绘制好我们的原理图之后，就可以在上方工具栏设置中将我们的原理图转PCB，PCB就是我们的电路板，我们要在PCB中绘制相对应的导线，使我们的原理图中的电路能够联系在一起。

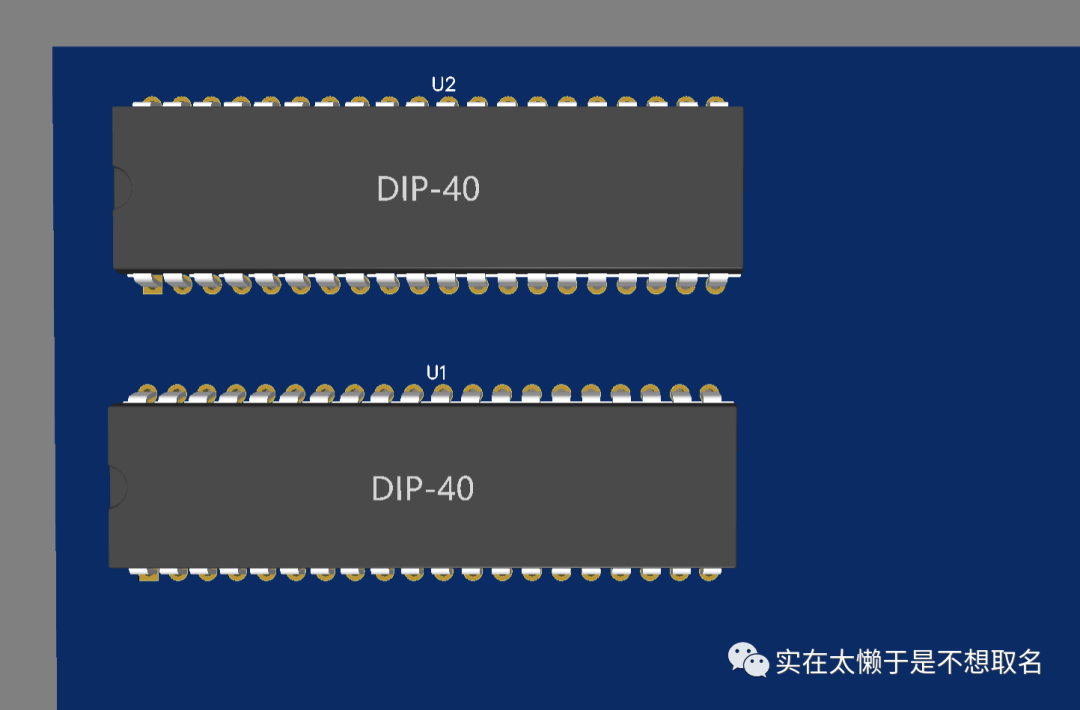

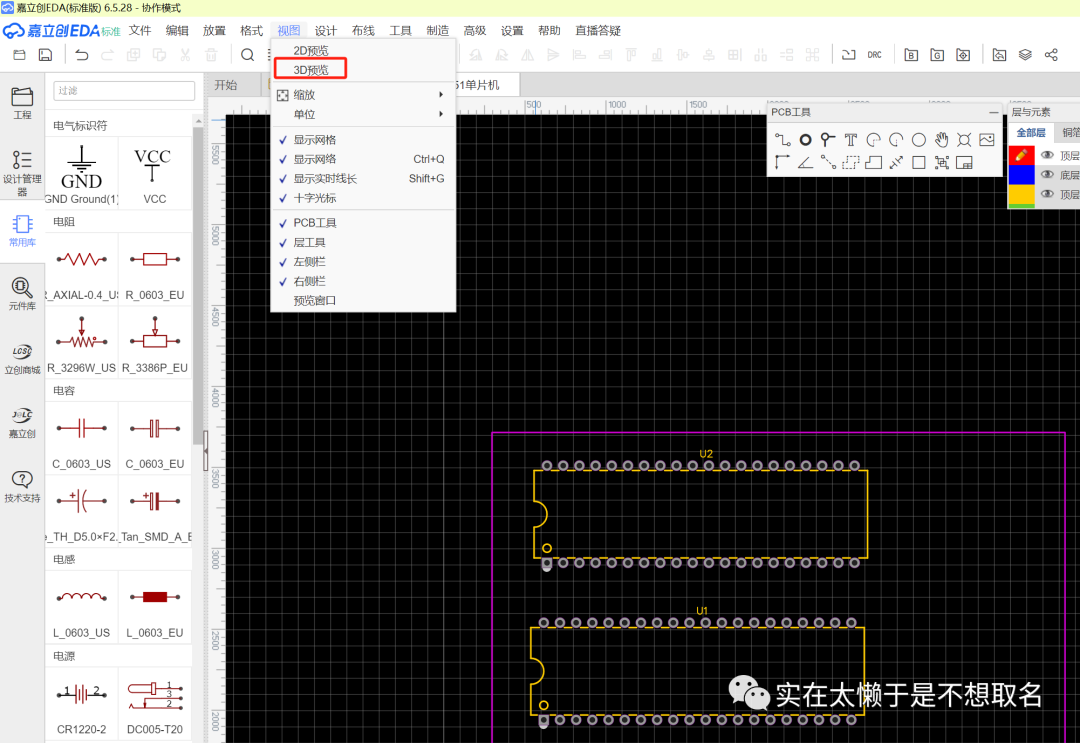

在原理图中我们也可以通过视图中的3D视图来查看我们的PCB板子。
