从零开始学习一块单片机（4）——原理图转PCB绘制

上一期我们绘制好51单片机的常用外设之后，我们的51单片机基本也就绘制完成了。

本期我们介绍如何使用立创EDA绘制PCB电路板。

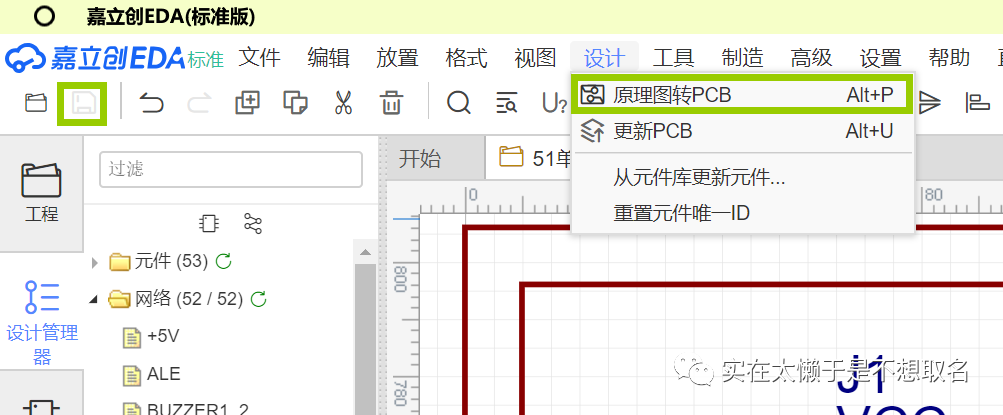

我们点击保存之后，之后点击原理图转PCB，确认无误之后就可以开始我们的PCB绘制了。

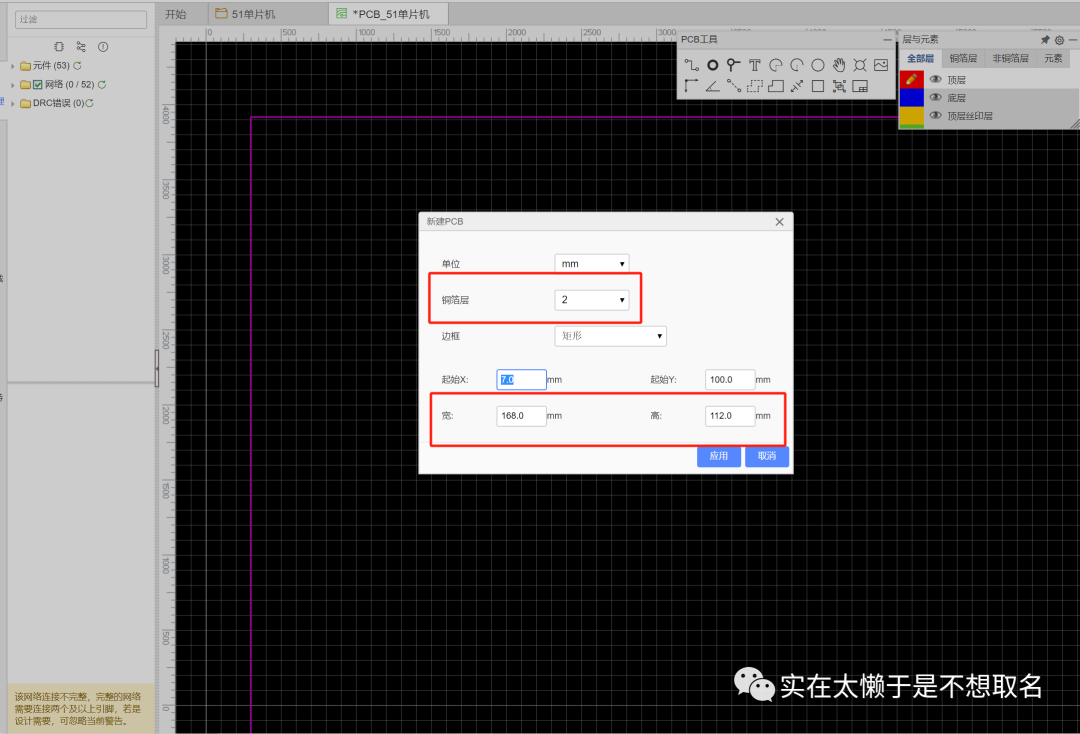

首先是宽度和高度，由于我们的宽度和高度在10cm*10cm以内可以享受免费打板，所以我们尽量将宽和高设置在10*10cm之间。

其次是铜箔层，决定着PCB内部可以有多少可以走线的层，我们选择默认的双层板即顶层和底层可以走线，内层不能走线。

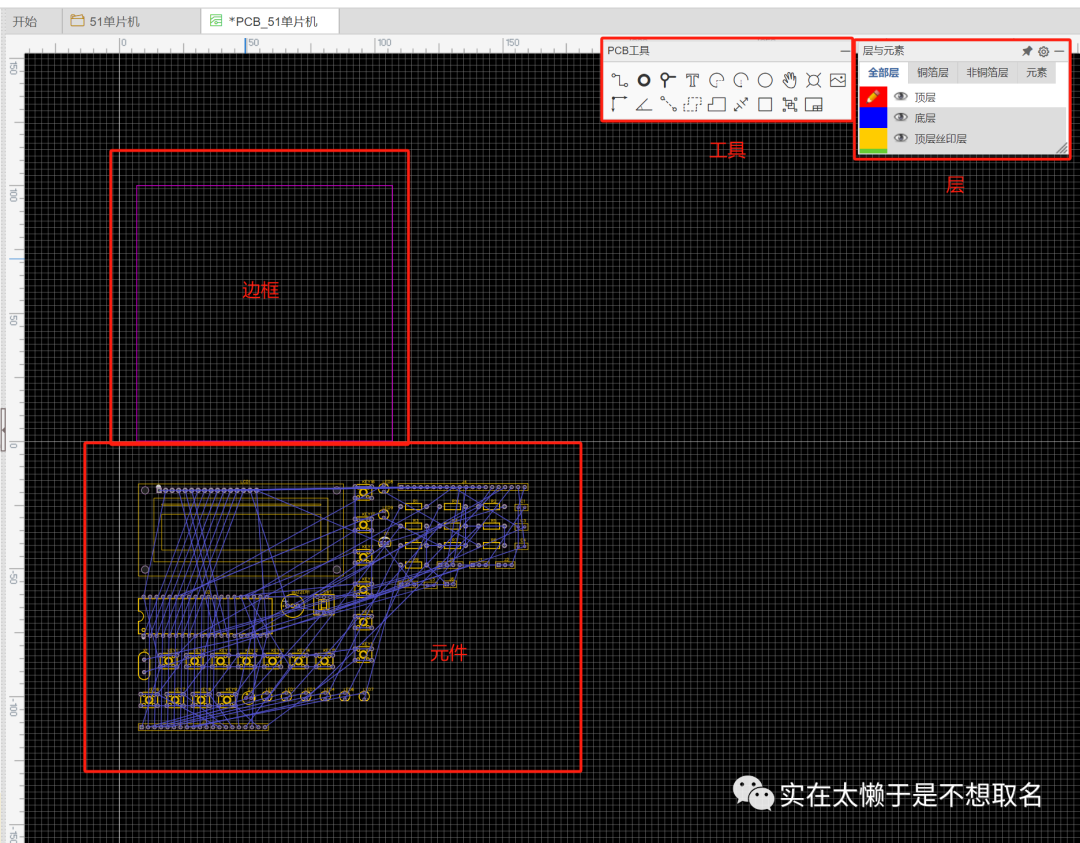

我们的界面由边框，器件，工具，层组成。

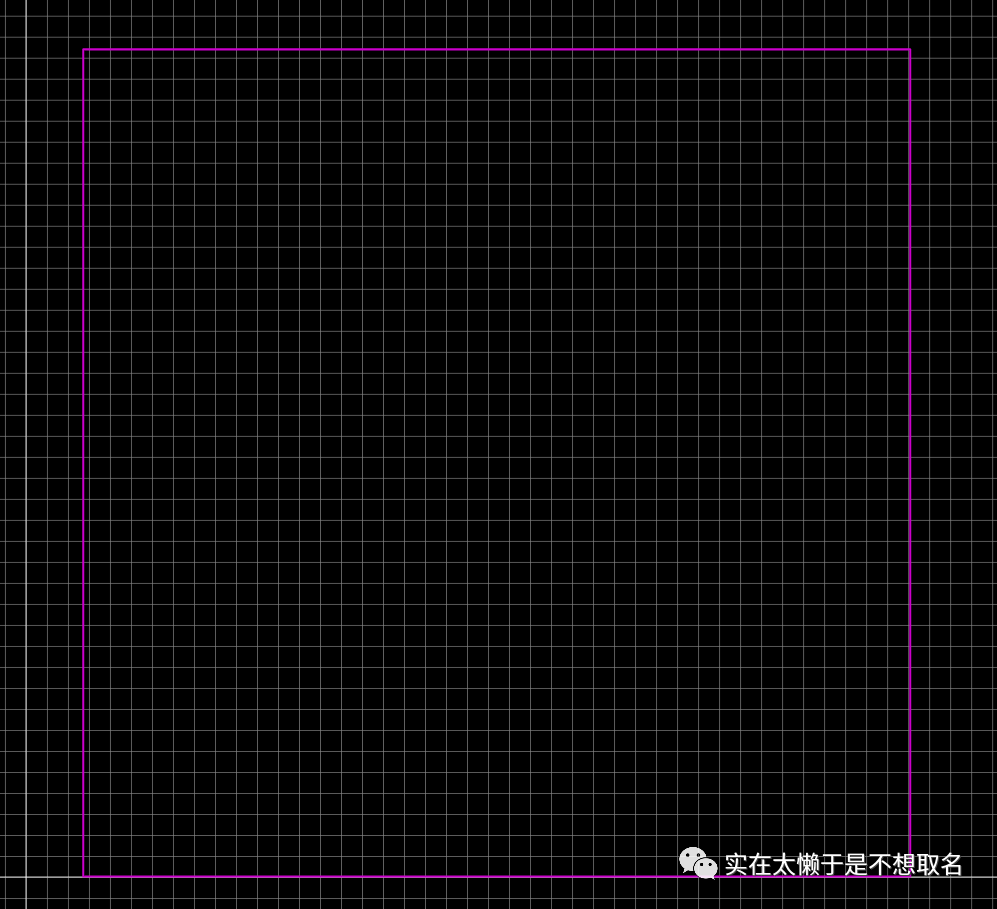

紫色的框框就是我们的边框，也就是我们需要放元器件的边界，我们的元器件不能放出这个框框的范围之外。

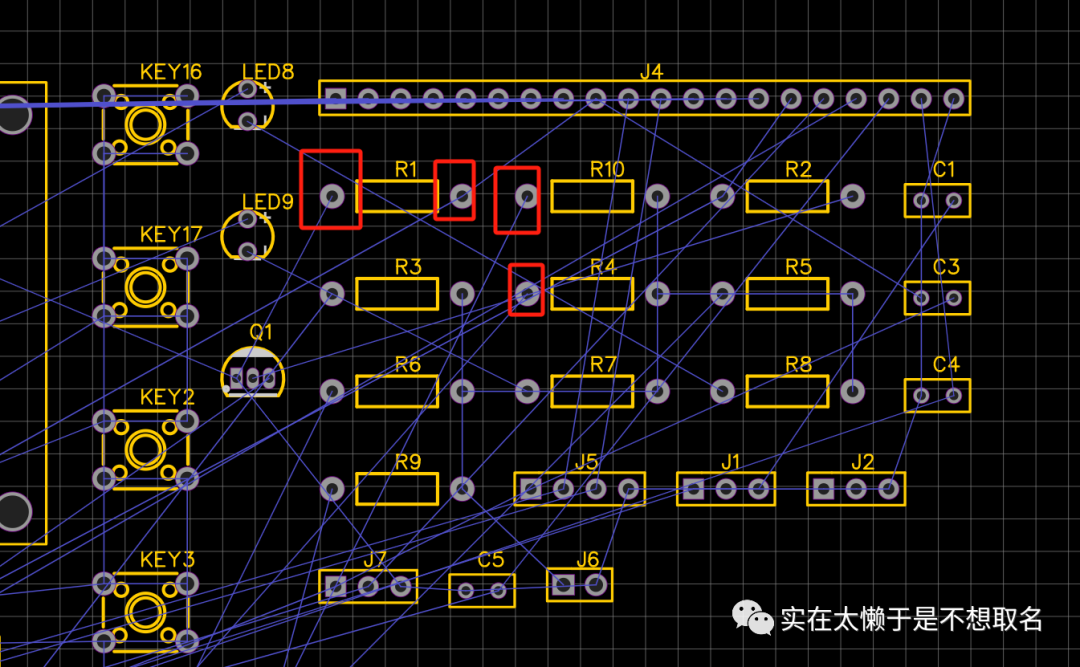

这些灰色的圆盘也就是我们的焊盘，可以穿过PCB版进行焊接，所以就是直插器件，如果是贴片器件就会呈现红色的矩形状，注意区别。

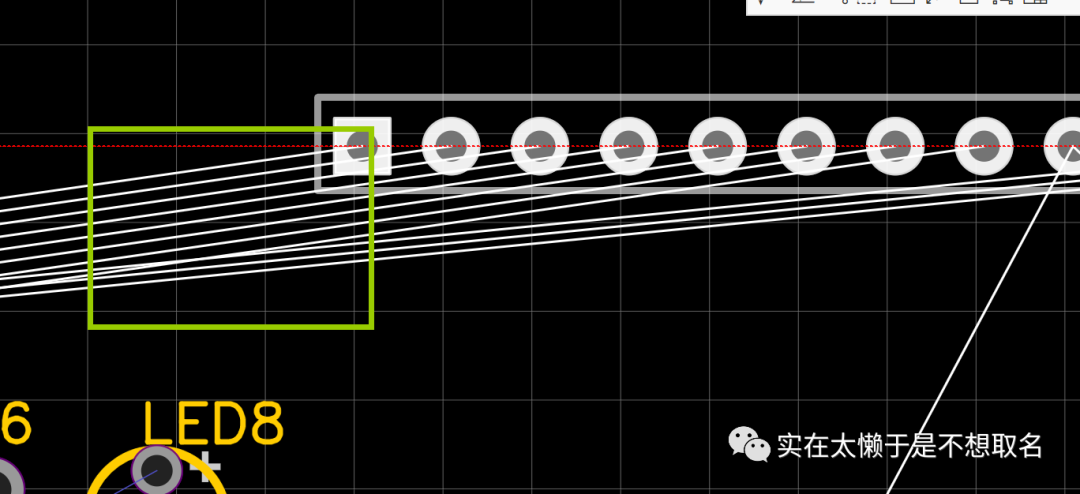

这些白色的线是飞线，我们原理图中每条连接到一起的导线都会被这种飞线连接，我们需要在PCB中利用导线将这种白色的飞线连接到一起。

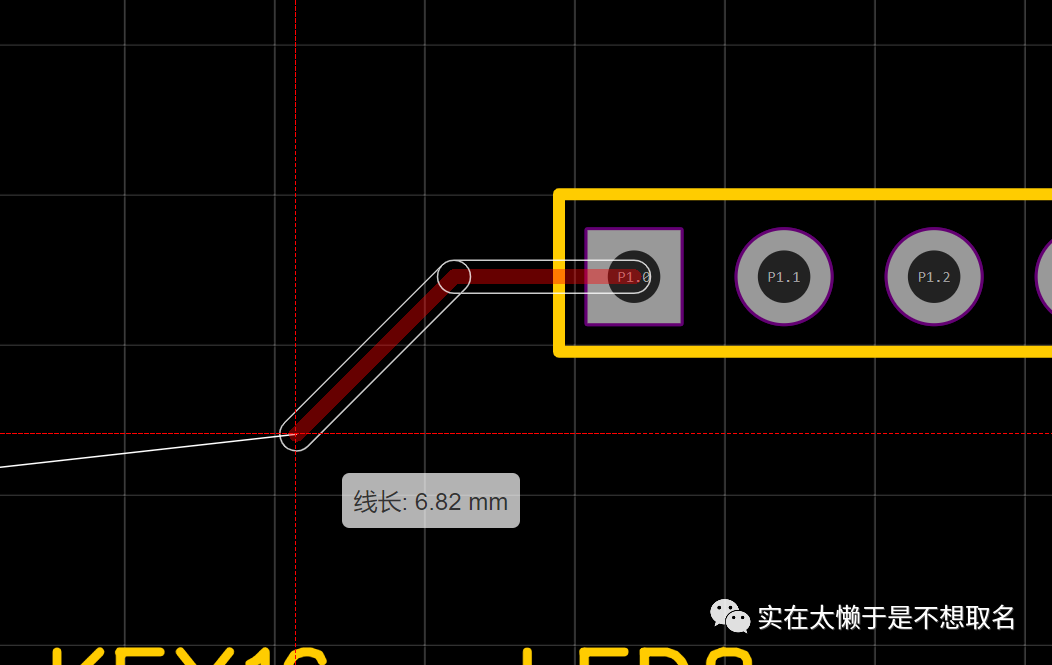

我们按快捷键W或者工具栏第一个工具就可以使用导线，导线就是现实中的铜路，可以将元器件连接到一起。

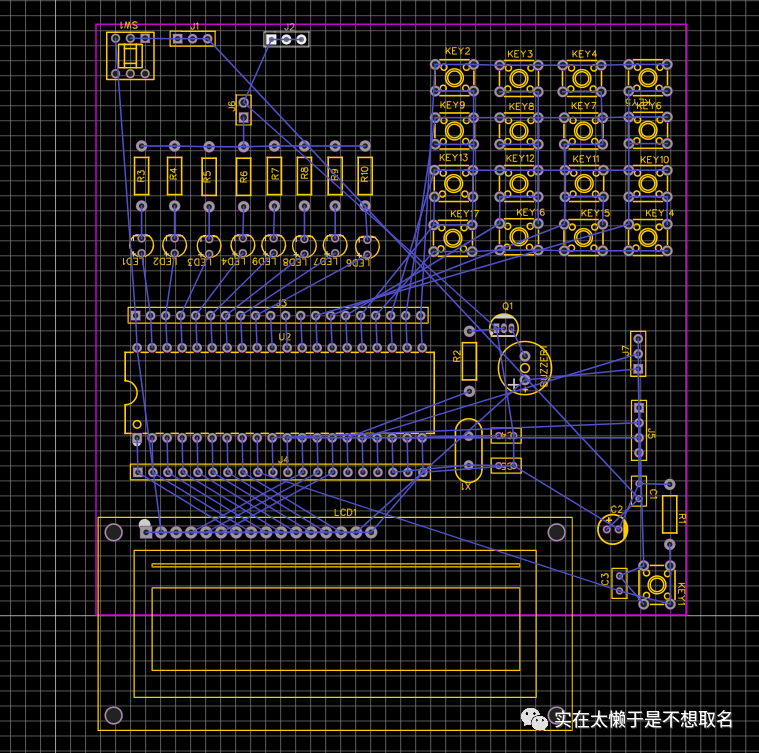

我们简单的布局我们的PCB，重点需要保留元器件间的间隔，布局工整是否以及后续的导线布置的方便性。

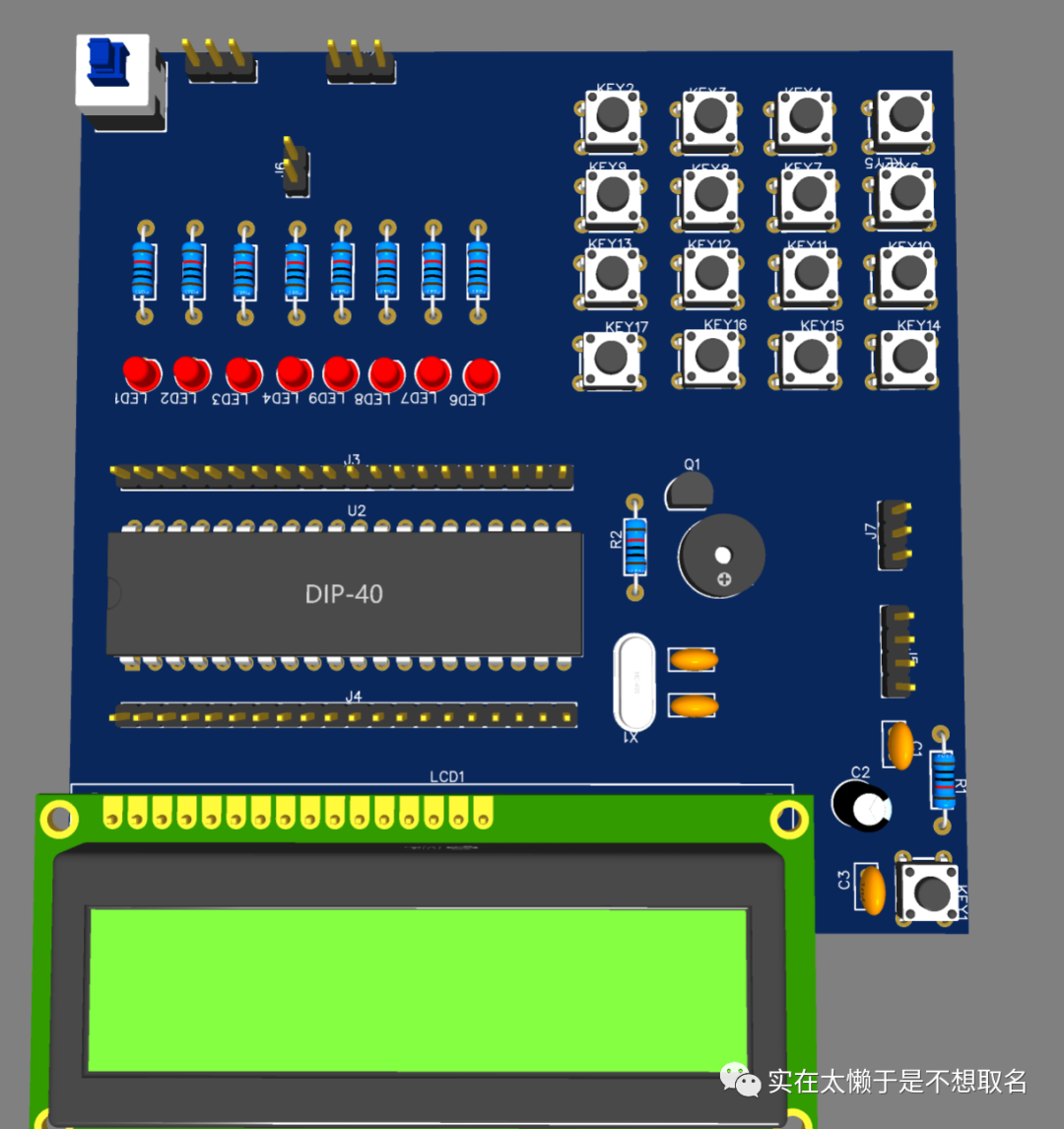

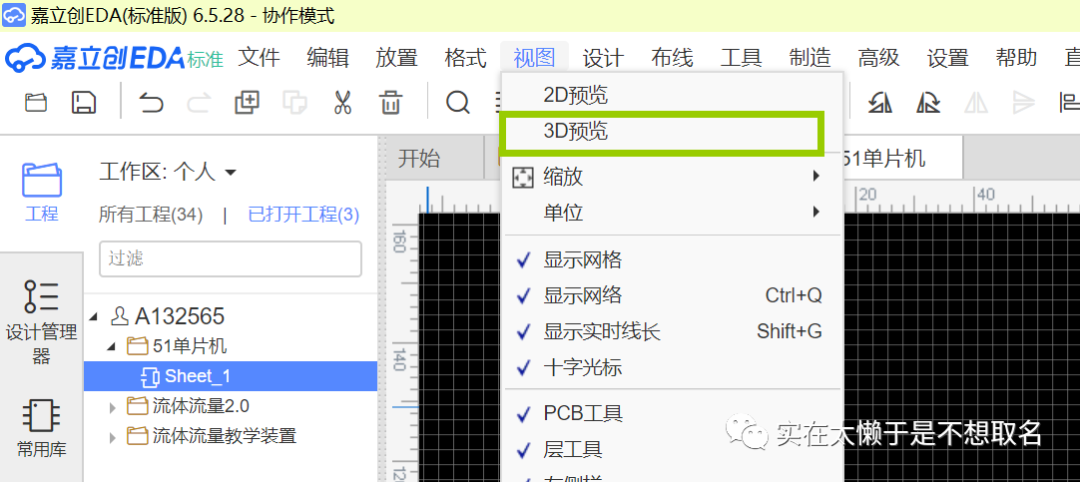

在视图中点击3D预览就可以查看我们的效果图。

之后就是我们的布线过程了，我们合理的利用顶层和底层导线的切换以及工具栏中的过孔工具（打通底层和顶层）来完成所有的导线连接。

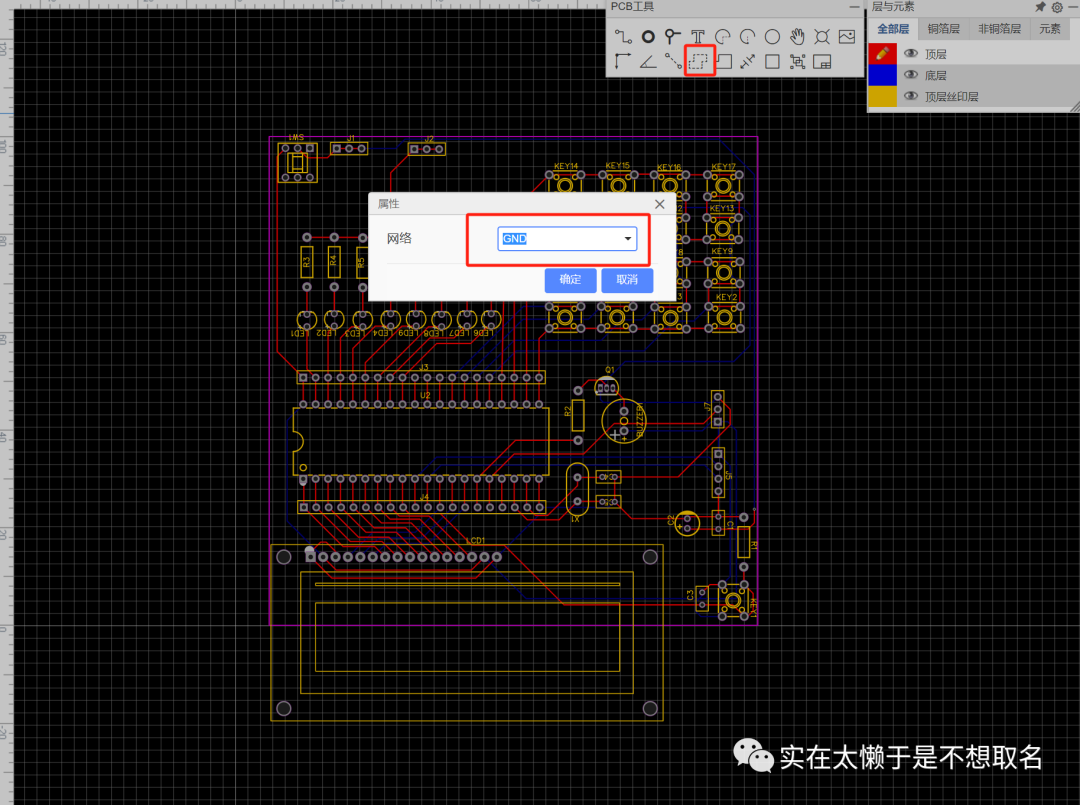

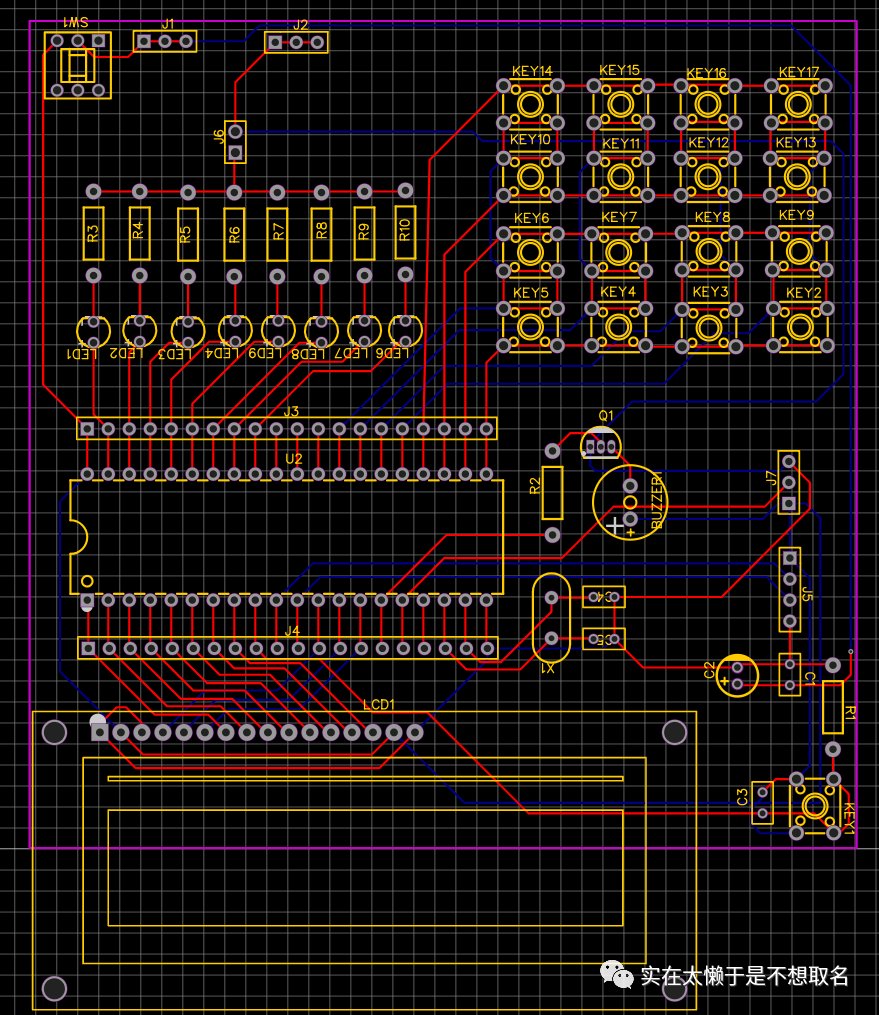

我们简单的将导线布置完成，保证我们的器件连接到一起后，我们可以在工具栏中选择铺铜（快捷键E）为我们的PCB进行铺铜。

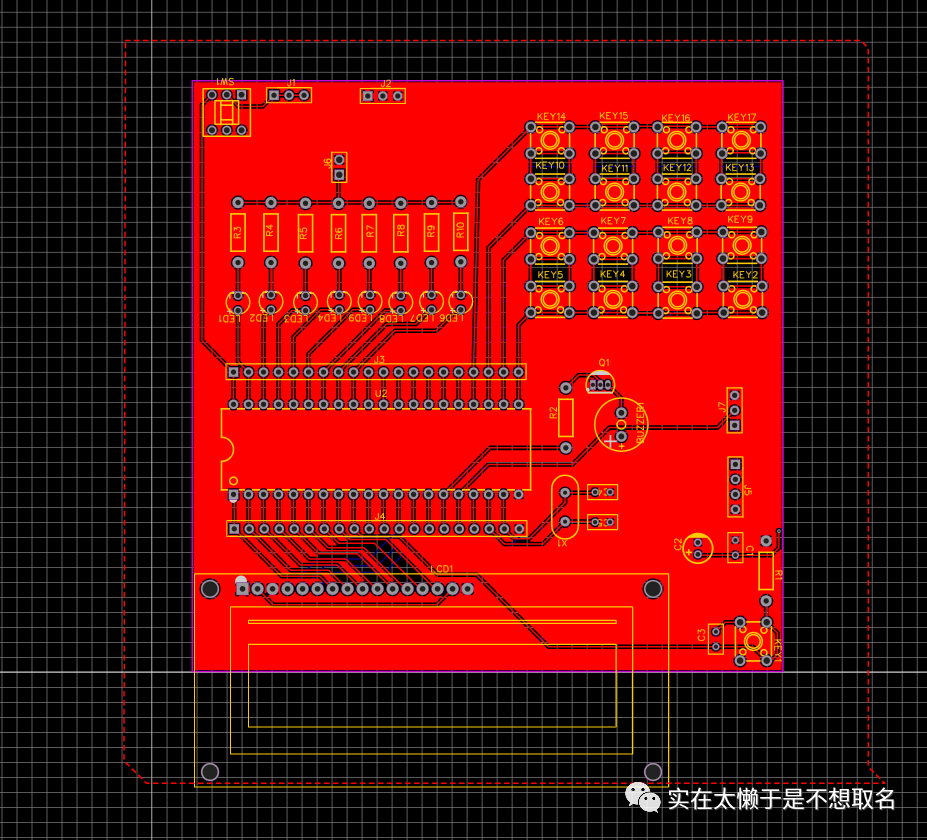

我们分别在顶层和底层铺上我们的铜，网络推荐选择GND和+5V, 选择铺铜的区域，右键释放，如图我们的铺铜就完成啦。

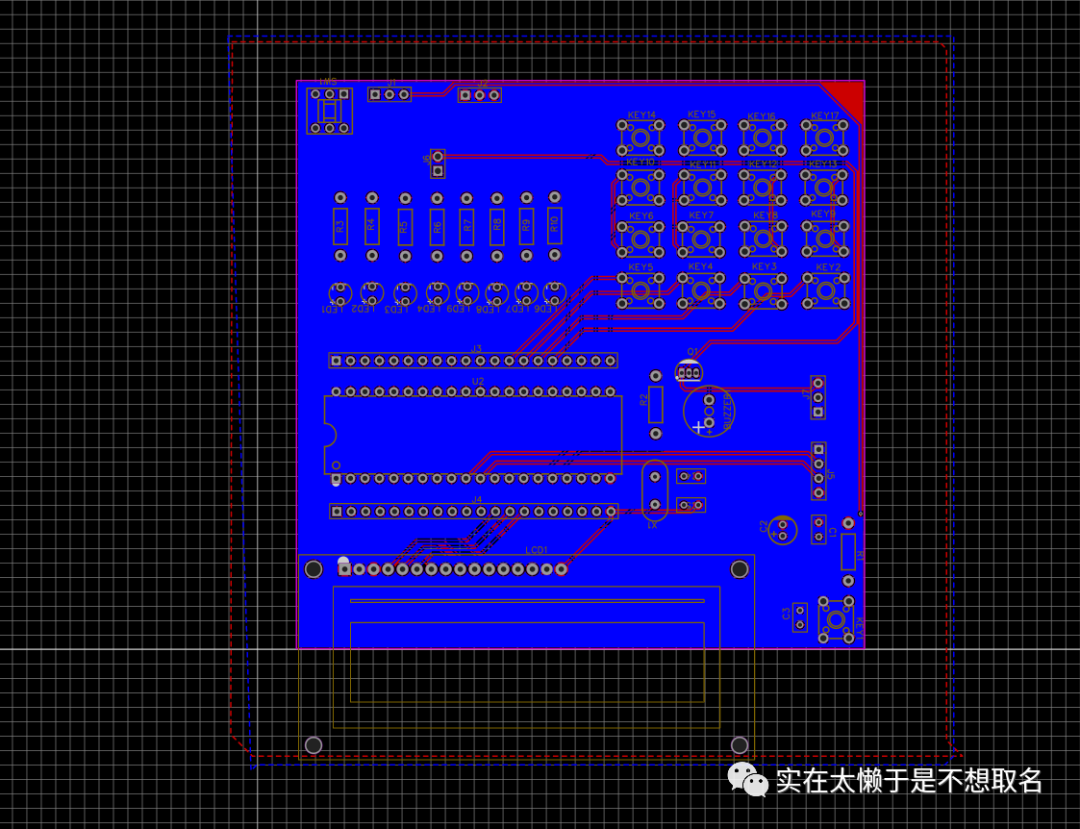

同样的我们选择底层，进行铺铜。

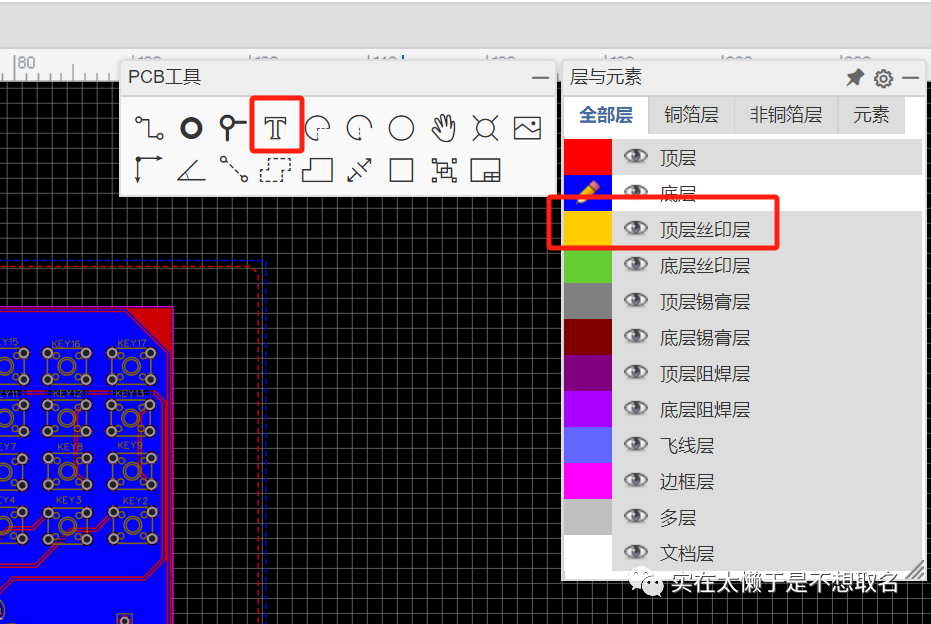

铺完铜后，我们在层中选择顶层丝印层，我们要为我们的元器件标注各种信息。

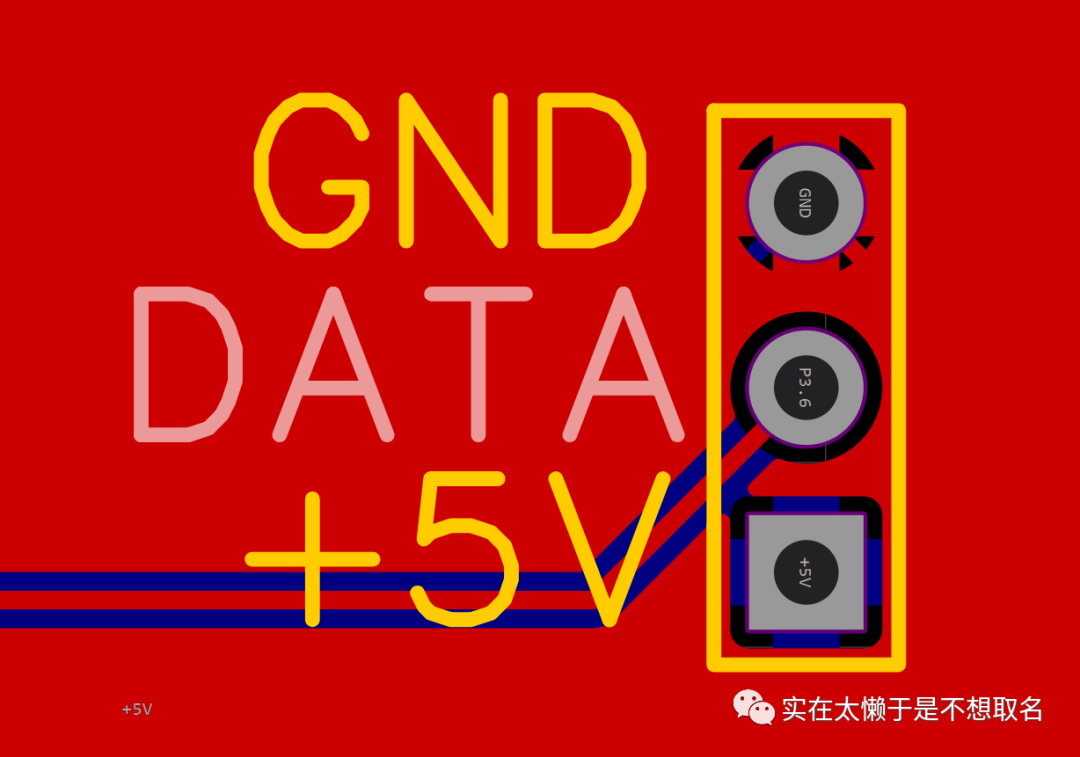

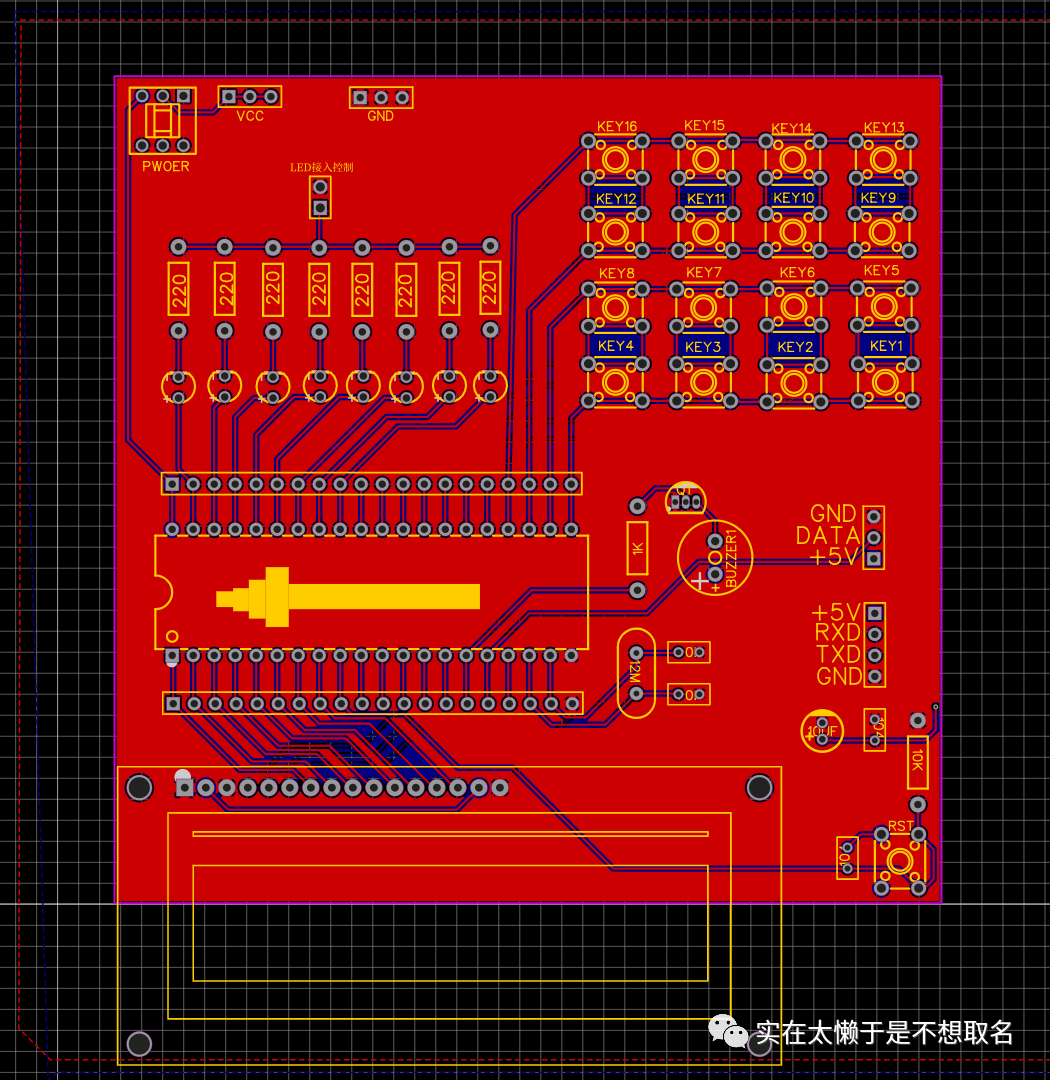

我们使用文字工具，在器件旁边加上我们的详细信息。 这样子，我们的PCB就大致绘制完成。
