ACEBEAM的P16 2.0手电筒尾开关拆解

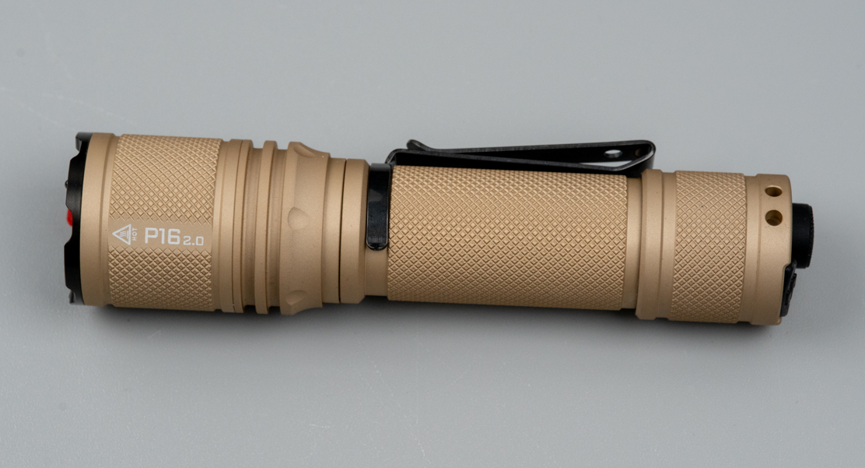

今天拿到一款ACEBEAM的P16 2.0手电筒。整个筒身采用了沙色的表面涂装工艺。表面的防滑纹理我可再熟悉不过了，它让我回忆起了多年前在大学金工实习车间自己用车床给一把锤子的手柄做的滚花，和眼前的手电筒滚花比较类似，但是工艺肯定没人家这个手电筒做得好。

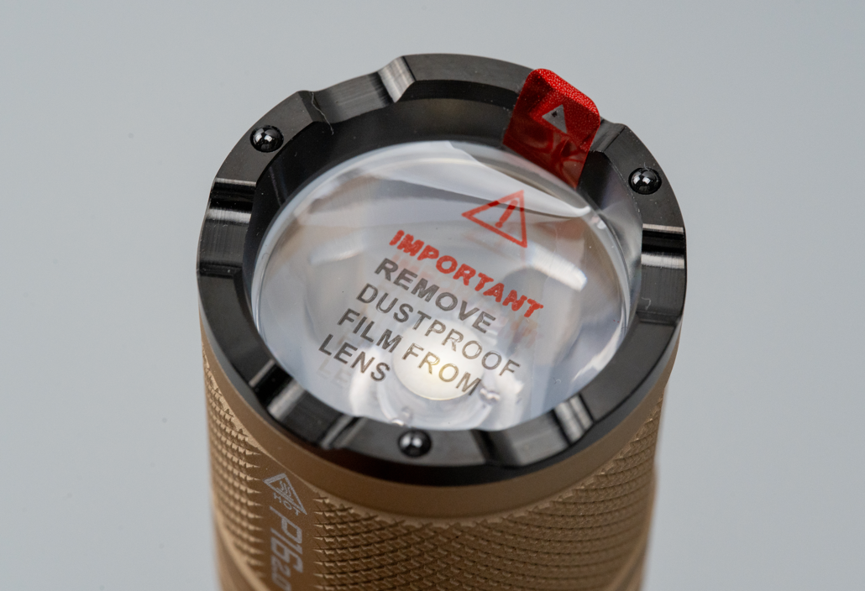

攻击头是不锈钢材质，硬度非常可以，顶端还镶嵌了三颗攻击珠。这个手电筒采用的灯珠是朗明纳斯的SFT-42R。最大流明数3000，最远照射距离543米，最低亮度下最长续航可达30小时，各项指标相比第一代P16都有了很大的提升。

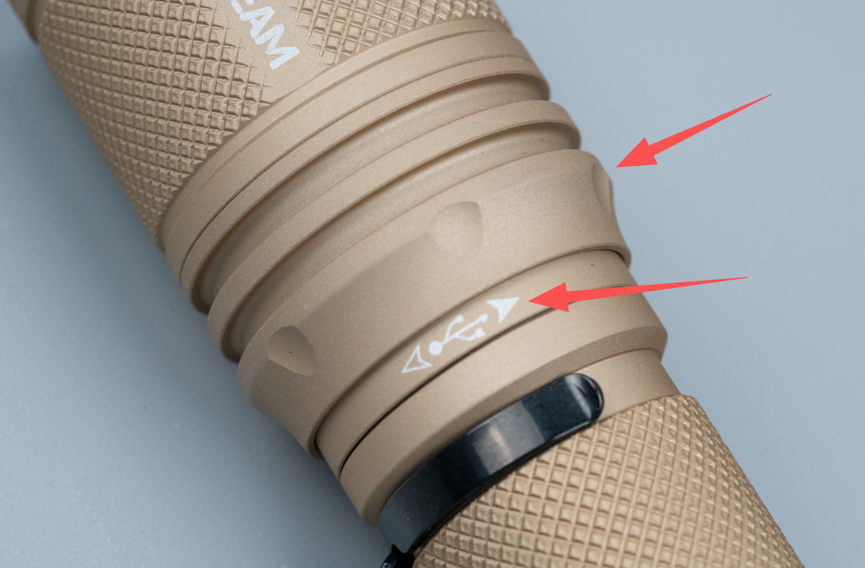

这里有一个USB连接的标志，两侧有连个箭头，指示的意思是，要充电需要先把这个环拧开。

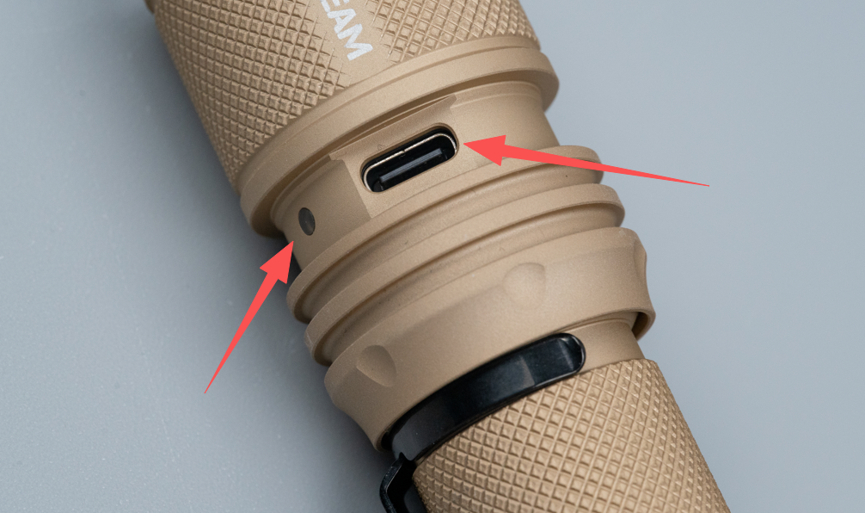

拧开之后可以看到藏在下面的充电口和充电指示灯。

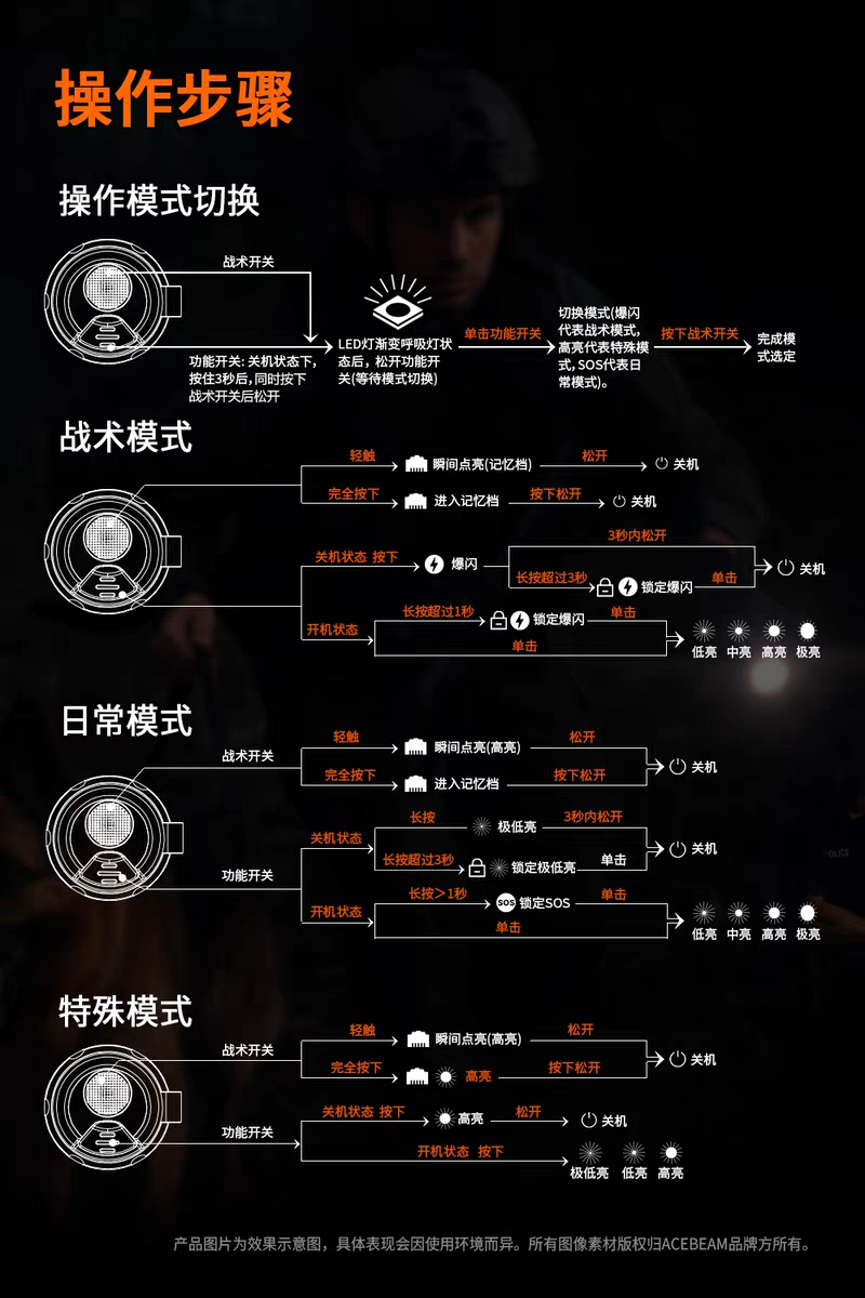

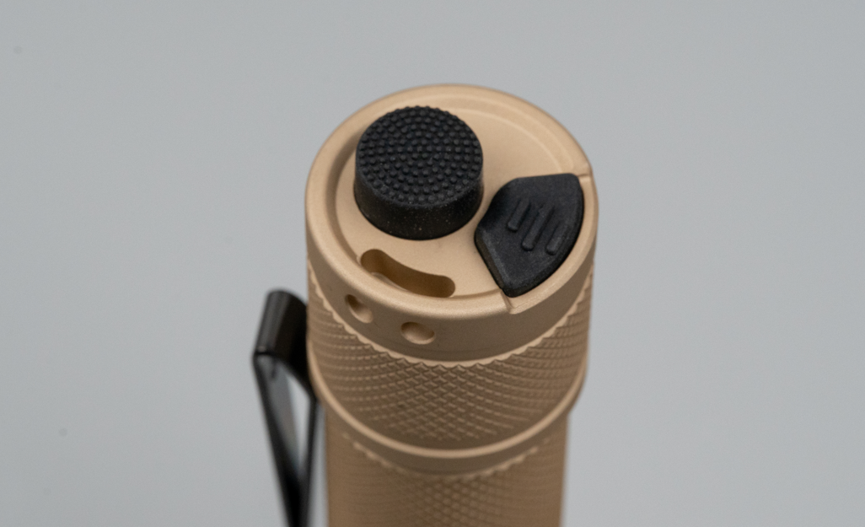

这个手电筒最显著的特点就是，它是一个双尾按的三模式战术手电筒。这就是它的双尾按，一个圆形的战术开关，和一个异形的功能开关。关于这两个开关的操作说明，比较复杂，不是我几句话可以说清楚的，我直接上一张图;

两个按键就实现了这么复杂的功能，我倒是挺好奇这个双尾按里面是怎么样的了。所以今天不拆手电筒主体，只拆这个尾按。

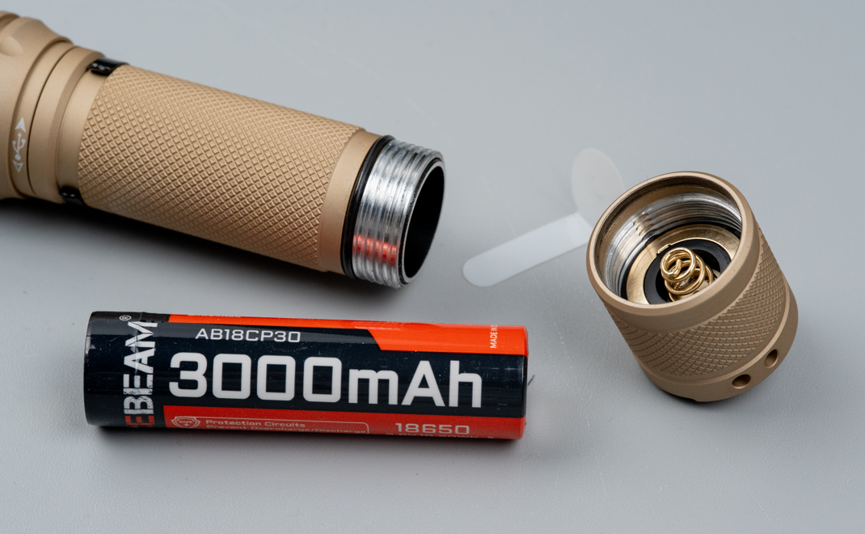

先拧开尾盖，取出电池，新手电筒照例都是有一个绝缘塑料片的。这个手电筒用了一个3000mAh的18650锂电池。

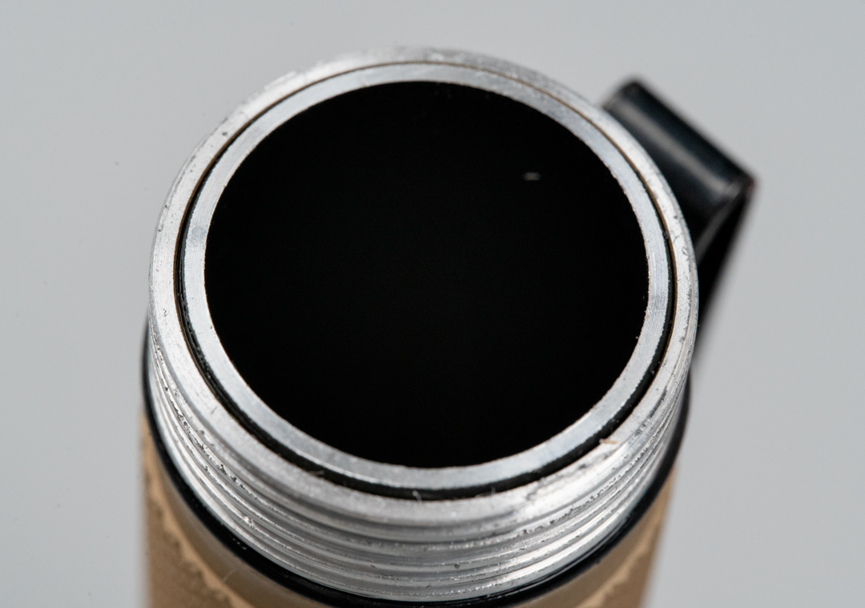

手电筒的筒身总共有两层，一般尾部有开关的都是这样的，加上电池这个通道，相当于总共有三个信号线连接到前面的控制板。

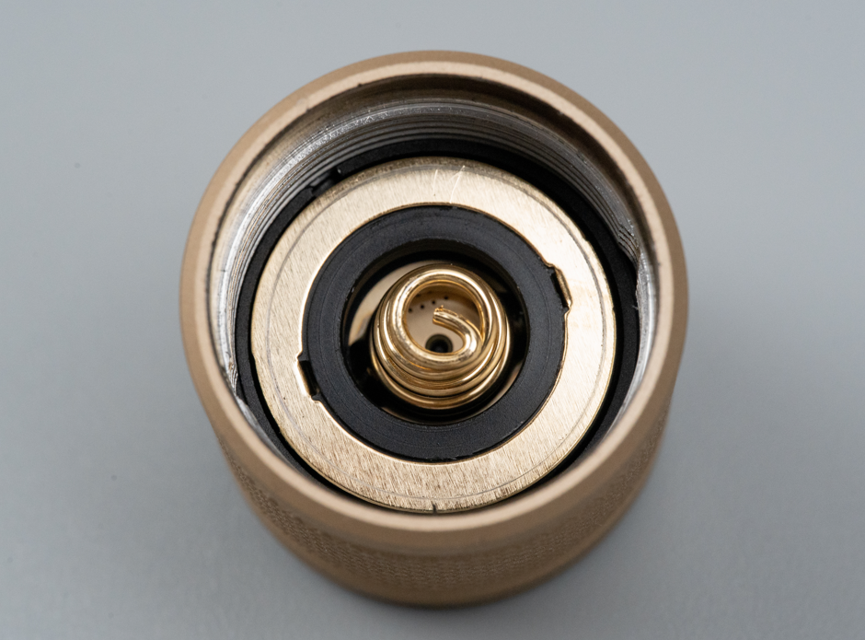

接下来重点研究尾盖。内部上的螺纹是导电的，底部外圈有一个铜圈是导电的，最中间的弹簧是导电的，这三个导电通路正好对应前面说的三个信号通道。

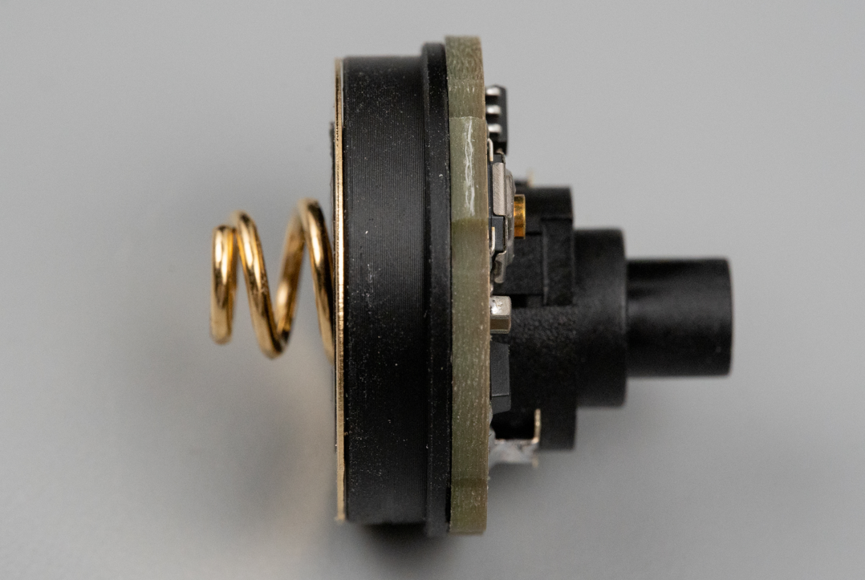

把里面这个开关总成拆出来之后，从侧面看是这样的。

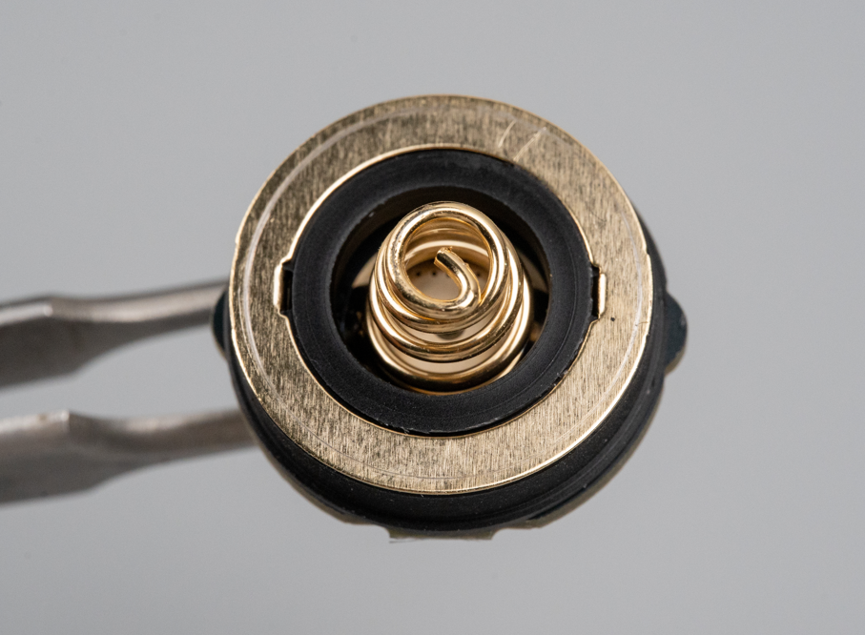

电路板一面是导电弹簧。

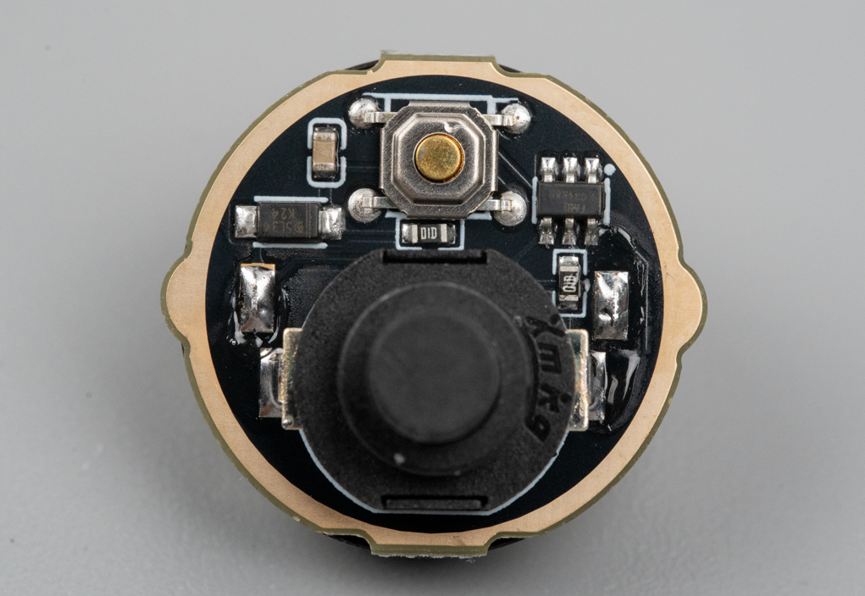

另一面是元器件和两个按键。其中下面这个黑色的大的按键是战术开关，这个开关可以过大电流。

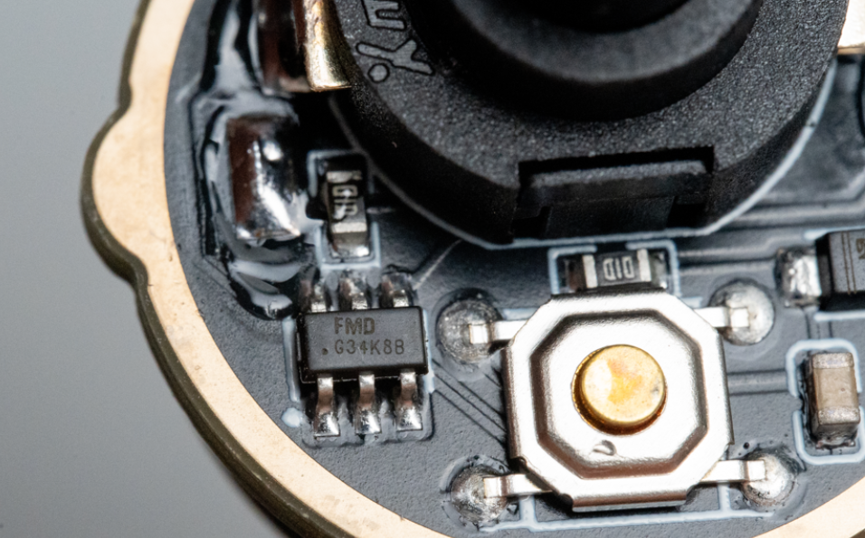

而功能按键是这种信号按键，不能用来导通大功率，它只需要给一个按键信号给到旁边的FMD G34K88单片机即可。

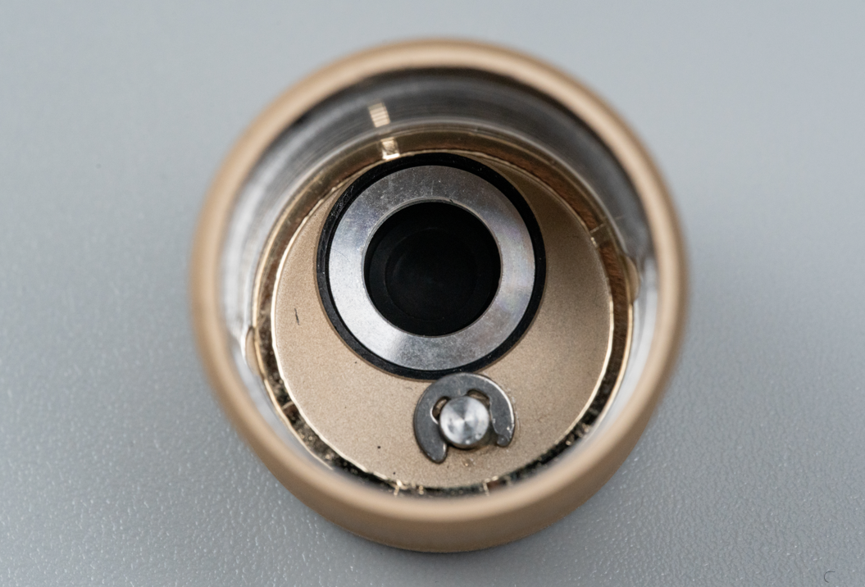

拿出电路板之后，尾盖里还有战术开关的硅胶暗礁帽，按键帽里有一个黑色的厚金属片，外面还有一个金属本色的圆环。而功能按键在外壳上的部分是通过卡簧来卡住的，这里面没猜错的话应该还有一个小弹簧。

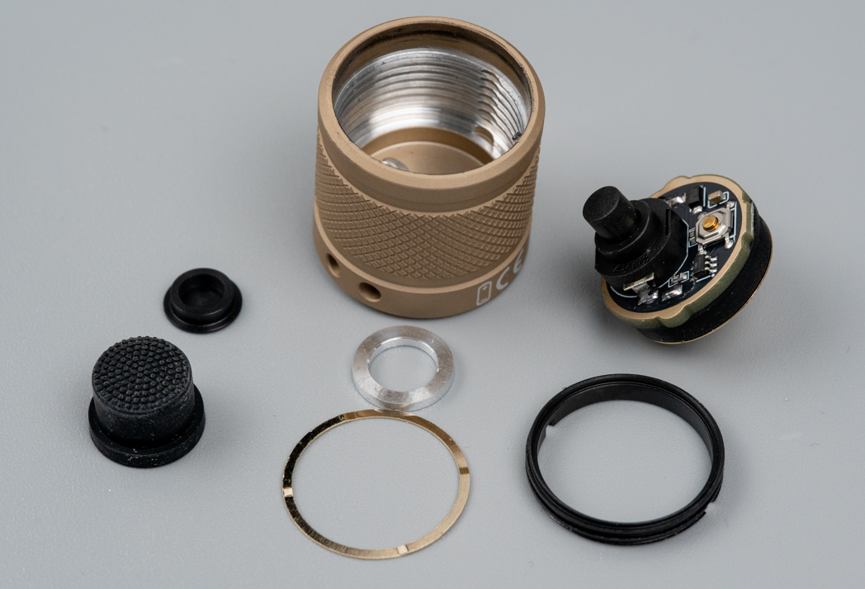

这就是这个尾盖里的所有东西。我拆解之前，没想到P16 2.0手电筒的尾盖要做这么复杂，它并不是简单机械开关，而是一套完整的单片机控制系统，通过智能判断按键时序与组合，来实现复杂的功能逻辑。这种在有限空间内集成可靠电气连接与智能控制的设计和加工工艺，都充分体现了这款战术手电在用户体验与功能性上的精密考量，远非普通照明工具可比。
