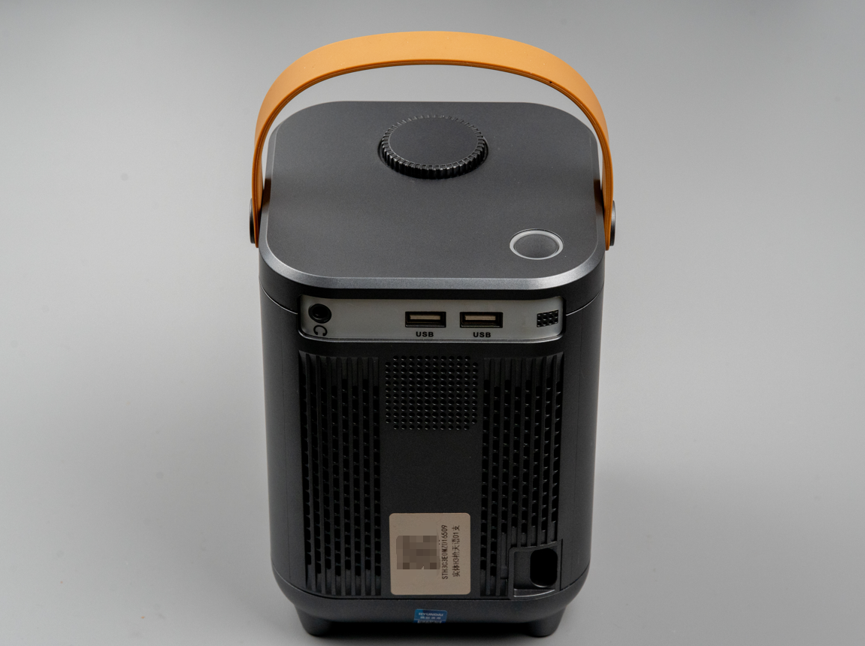

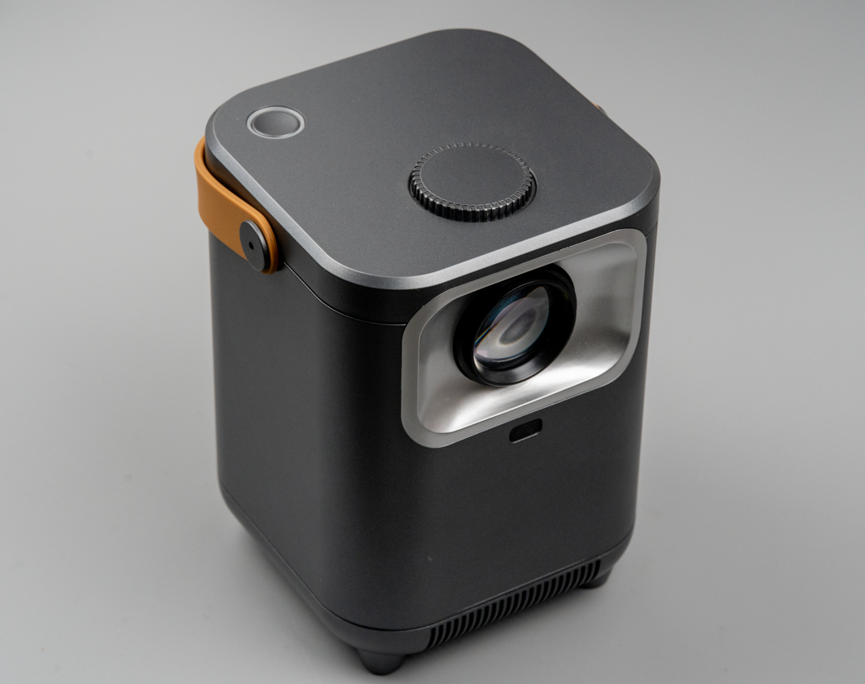

这小投影仪看着盘挺靓是不是?

这是一个朋友在闲鱼花了200买的,用了大概半年,就不能用了。然后他去找卖家问,结果发现所有的消息都是已读不回!无奈他选择了把这个投影仪寄给我作为拆解素材。

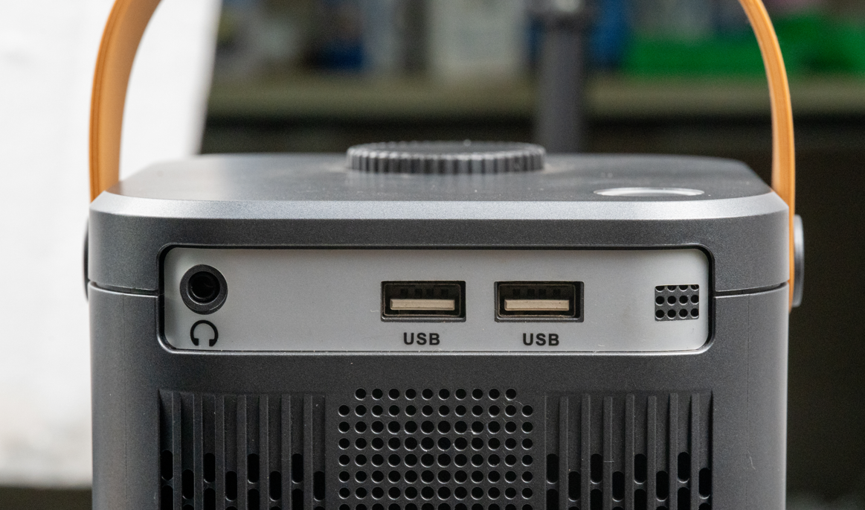

远观确实不错,近看就发现做工的瑕疵了。

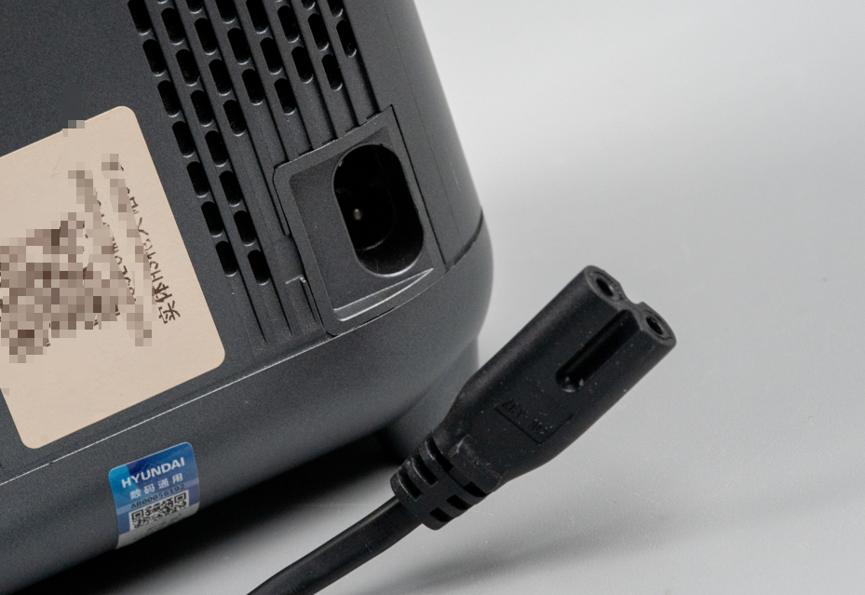

它的供电口是这种8字型的交流供电接口。

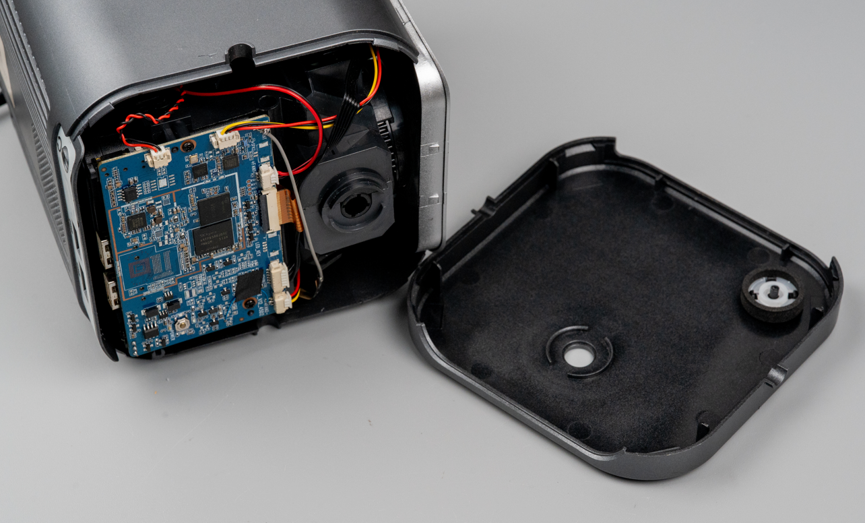

开始拆解。要把这个顶盖拿下来花费了不少功夫。

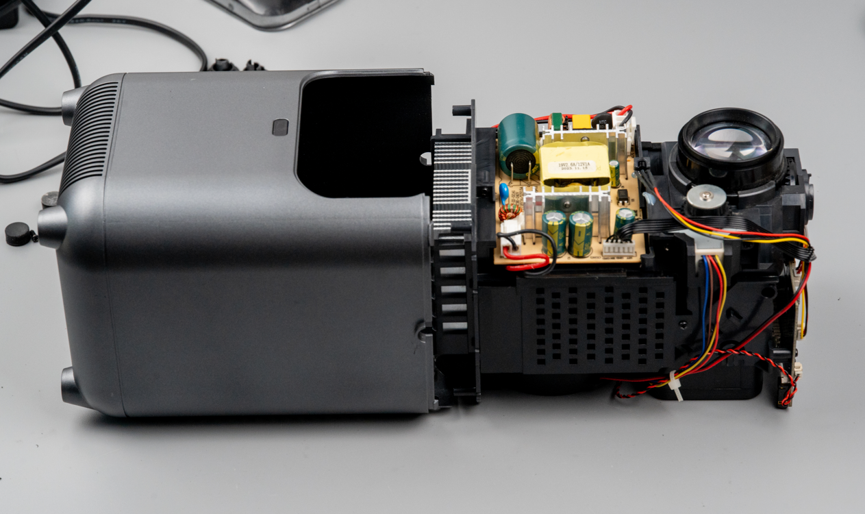

然后拆掉底部的脚垫藏起来的螺丝,就可以把里面整个结构抽出来了。

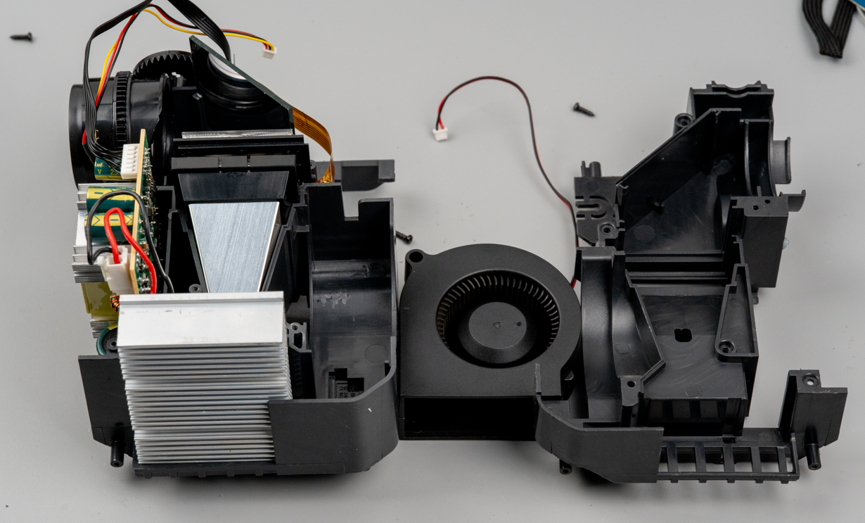

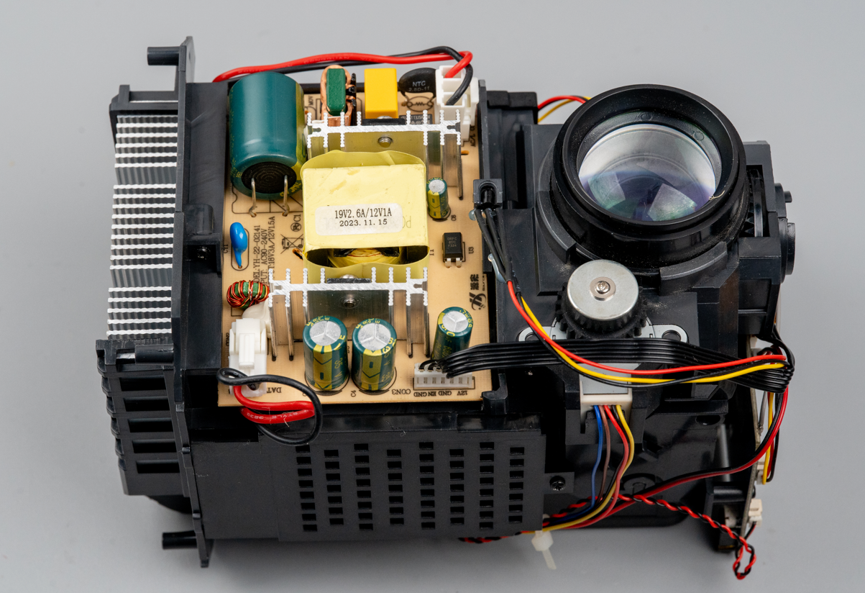

整个投影仪内部采用了立体拓扑,最底部是散热,中间一侧是电源板和镜头。

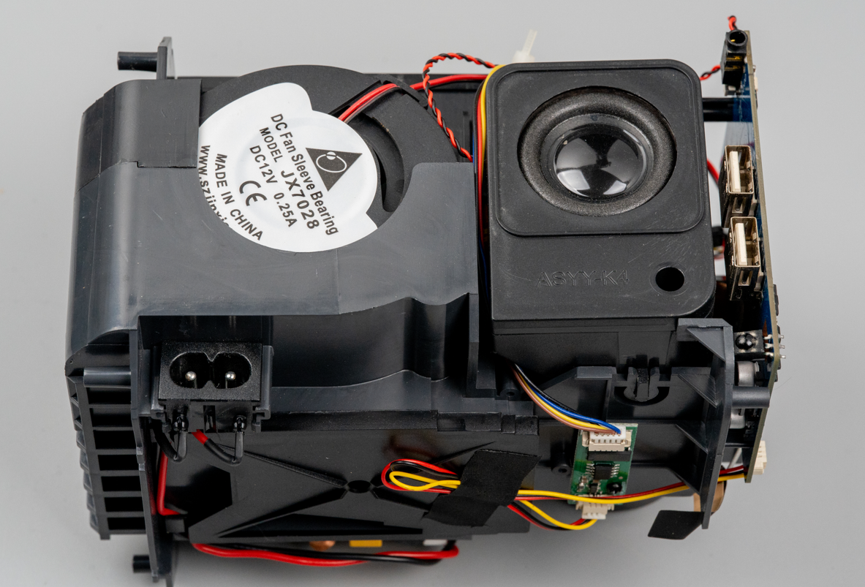

另一侧是风扇和扬声器。

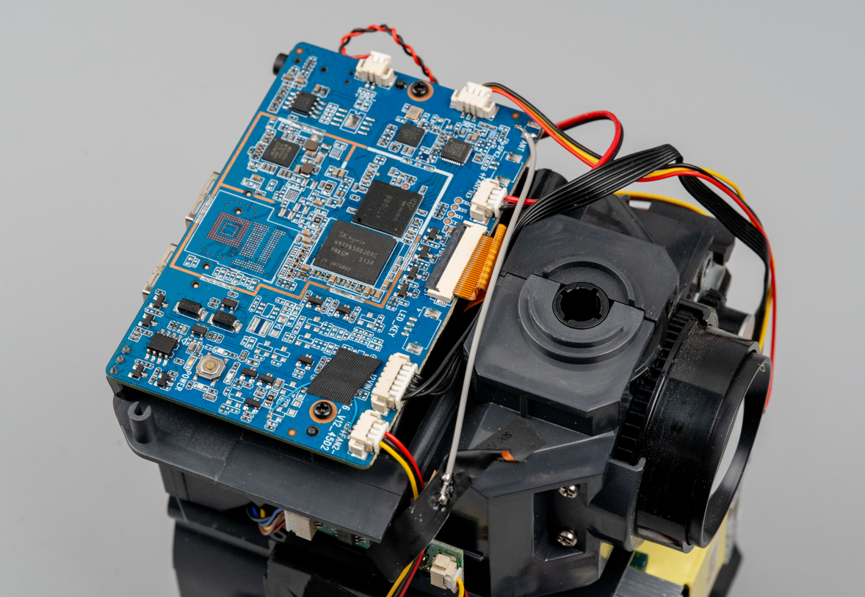

顶部是主板。

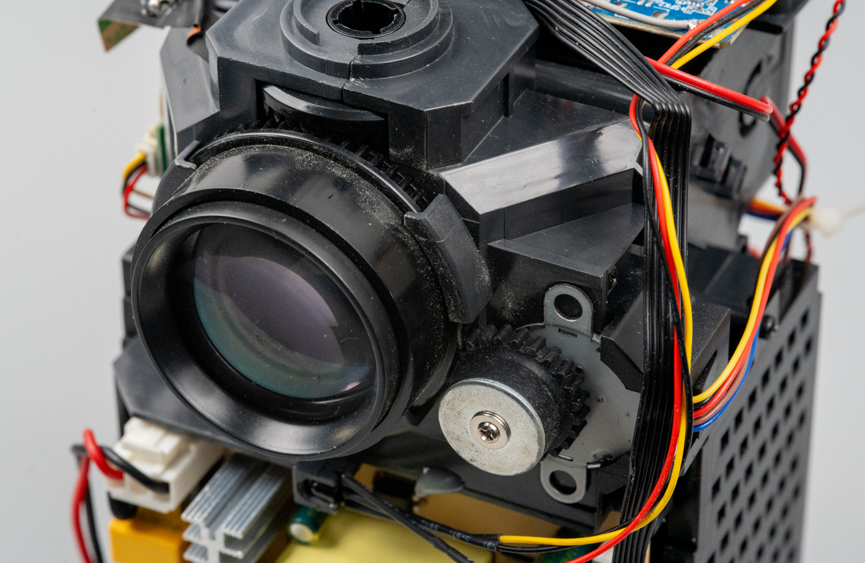

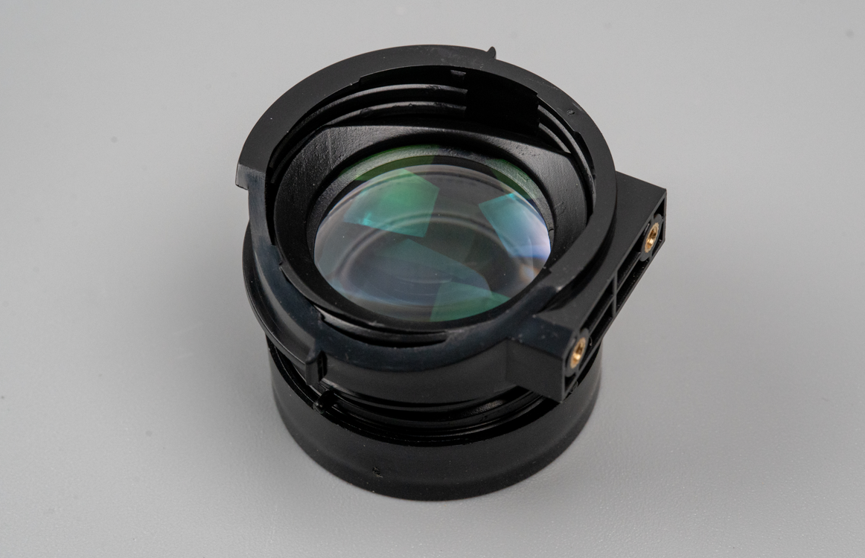

镜头的对焦环通过一个步进电机驱动。

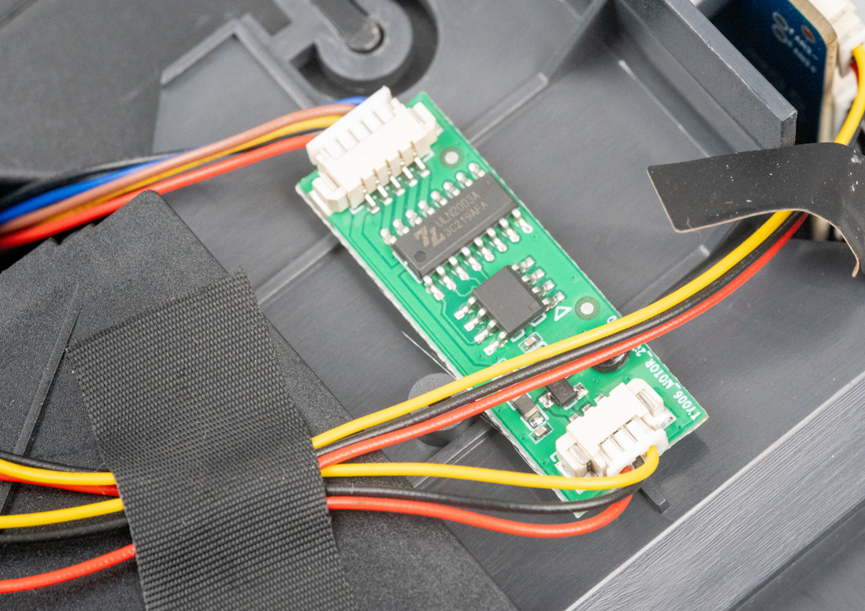

步进电机驱动器是一个很小的板子,上面的芯片是ULN2003A。整个板子固定在内部结构的一侧。

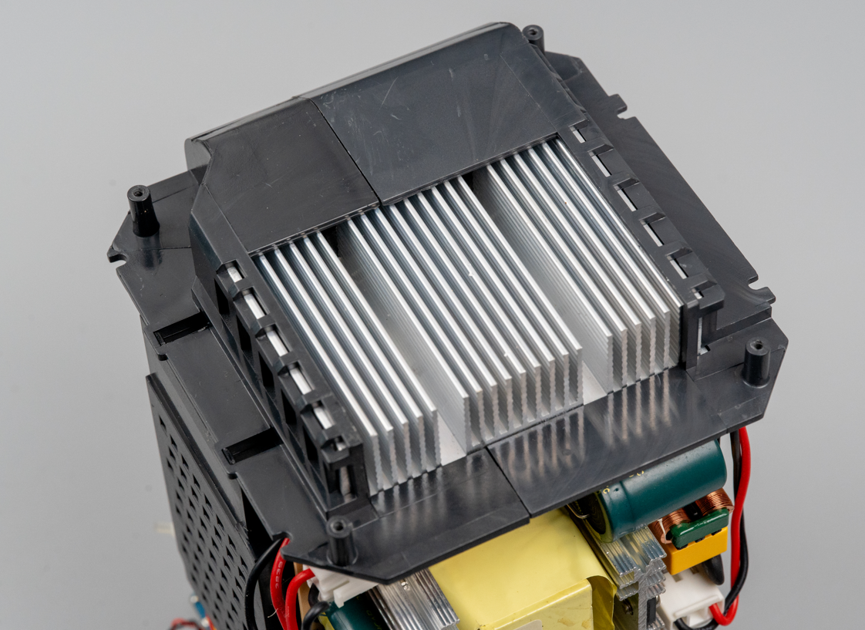

底部的散热自然是给LED光源散热的。

没错,当你拆开它,就会发现它并不是DLP的投影仪。

而是采用了LCD加COB光源的投影仪。

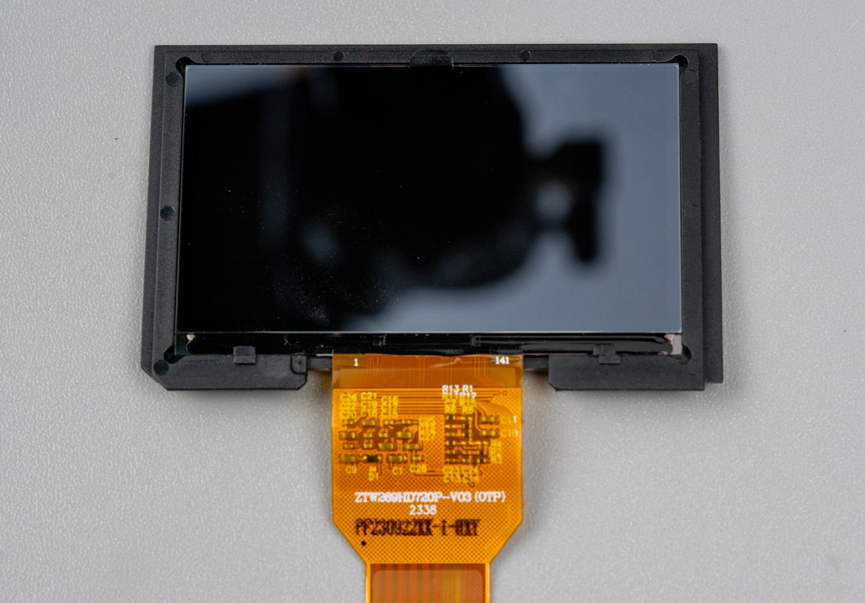

这个LCD负责显示图像内容。

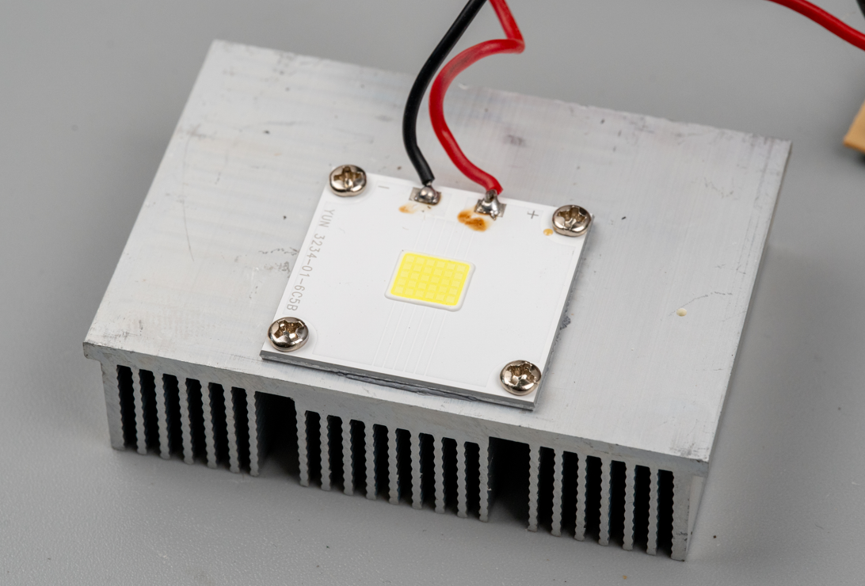

这个带了一个很大的热沉的COB光源负责发光。

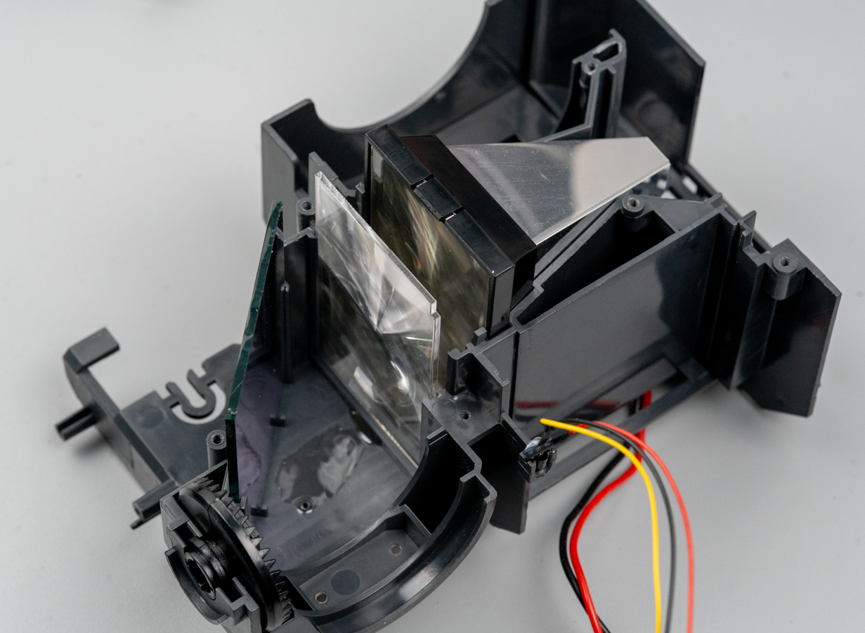

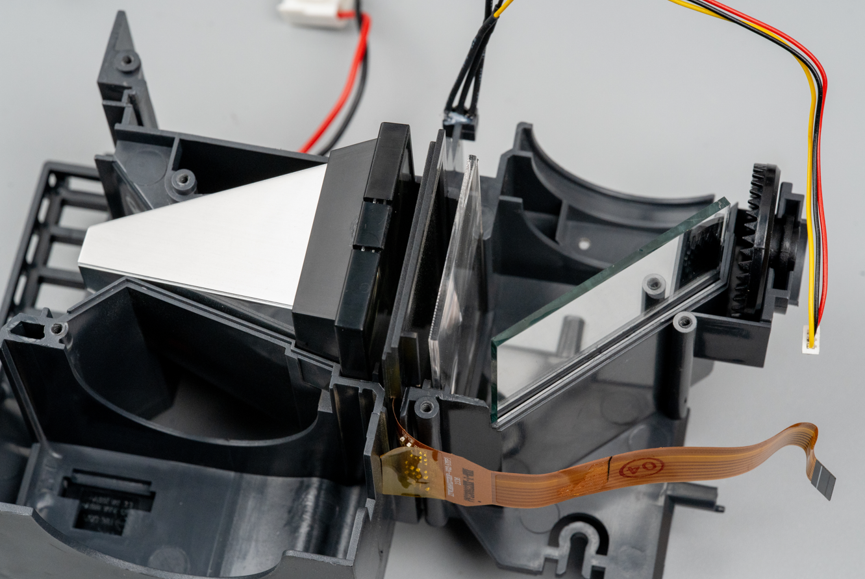

而这个喇叭形的光路结构负责把COB发出的光源照射到LCD屏幕上,从而让形成的像通过一个45度安装的镜面折射。

折射之后的像通过镜头照射到用户的幕墙上。

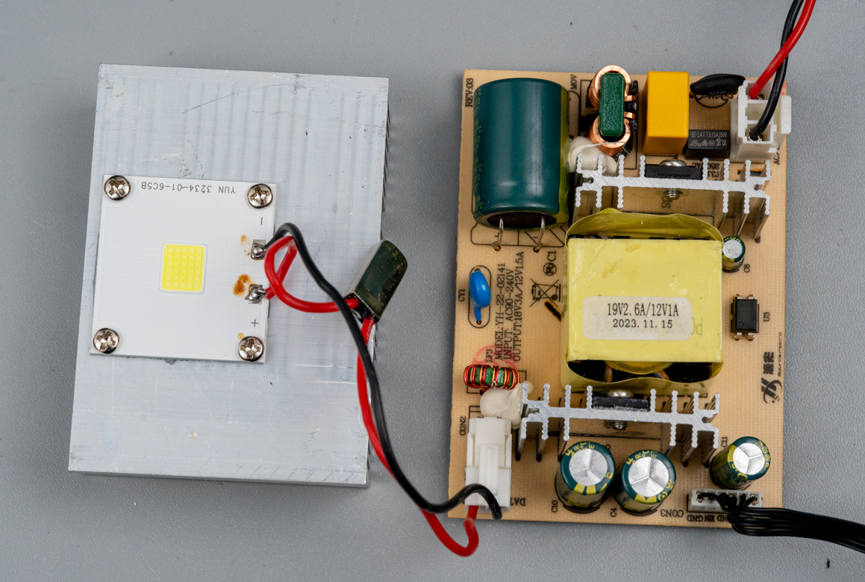

这个投影仪里的耗电大户就是这个COB光源。所以通过两个最粗的线把COB光源连接到这个电源板的一个输出上。

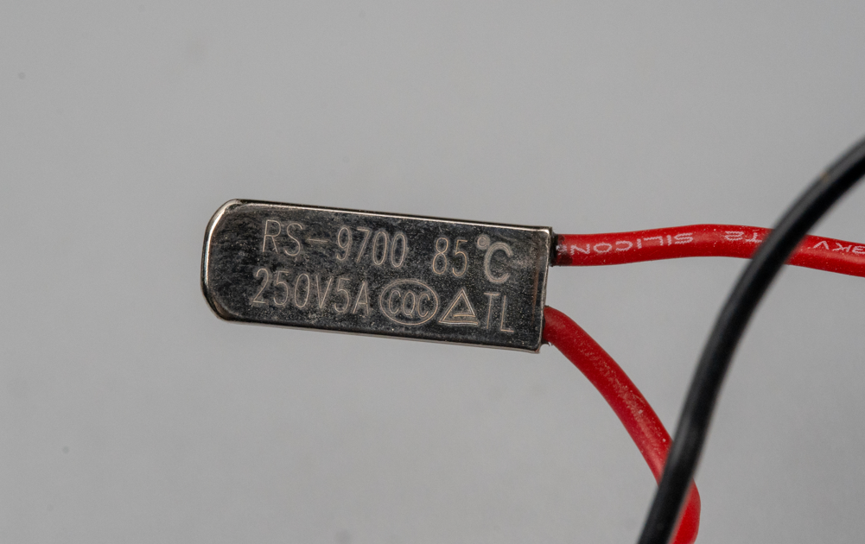

为了防止COB光源温度过高而损坏,在电源正极线上串了一个85℃的温控开关。

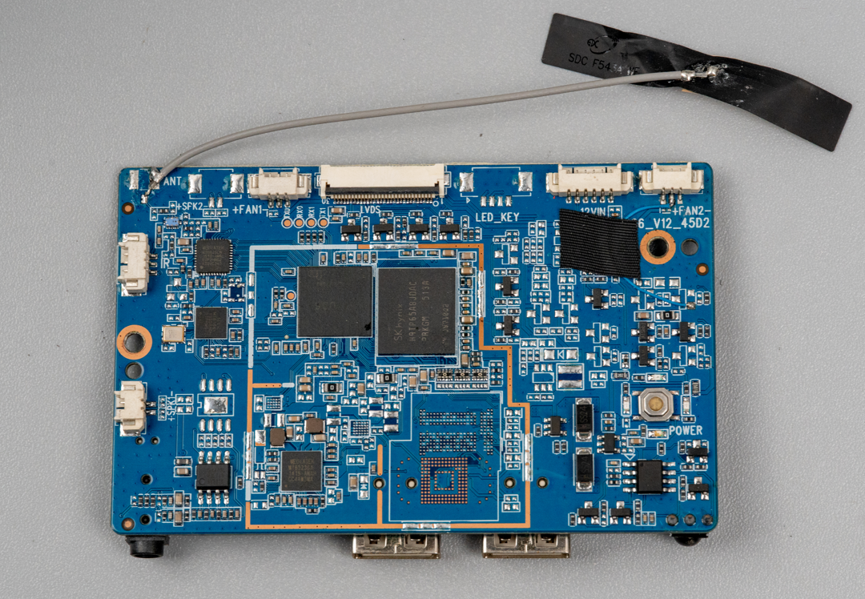

解决了光源的问题,接下来解决图像从哪儿来。这个主板负责实现网络通信,并把多媒体资源通过数据流传输到板子上最终输出到LCD屏幕上。

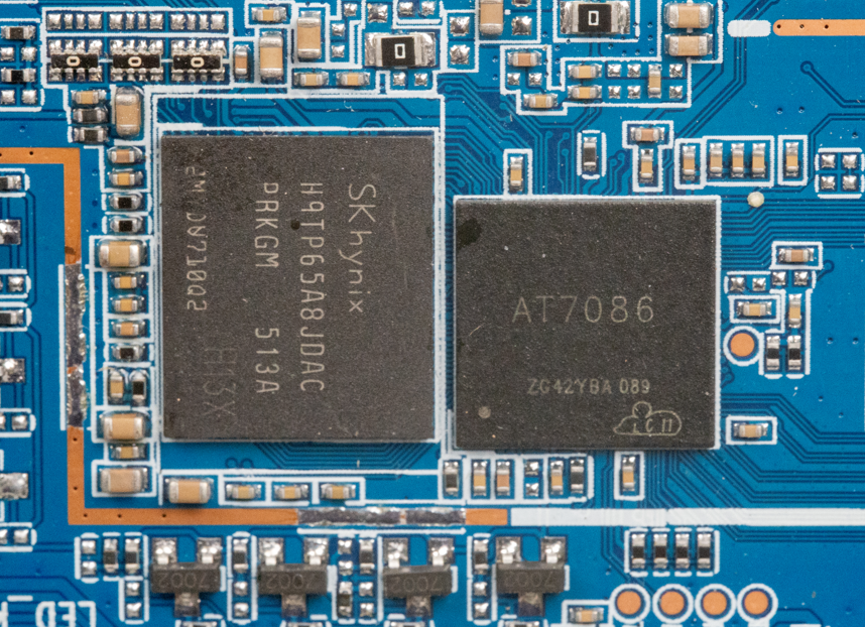

它的主控AT7086,我没有查到具体是什么型号。旁边的H9TP65A8JDAC,根据查找到的信息,是一颗eMCP,也就是把NAND Flash和DRAM集成在一个芯片封装里,这种封装主要是为了应对敏感的成本和快速迭代的中低端消费电子市场。

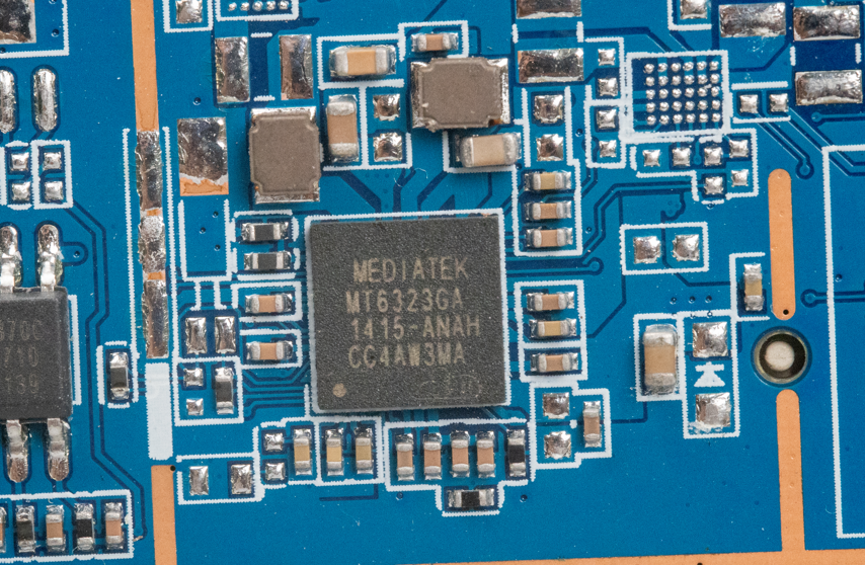

电源管理PMIC采用的是MT6323。

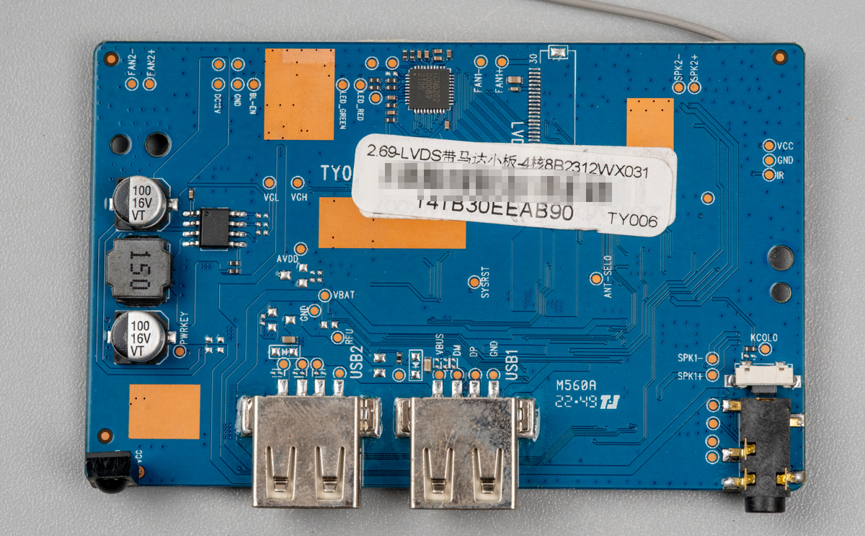

主板背面,有一个DC-DC降压电路。

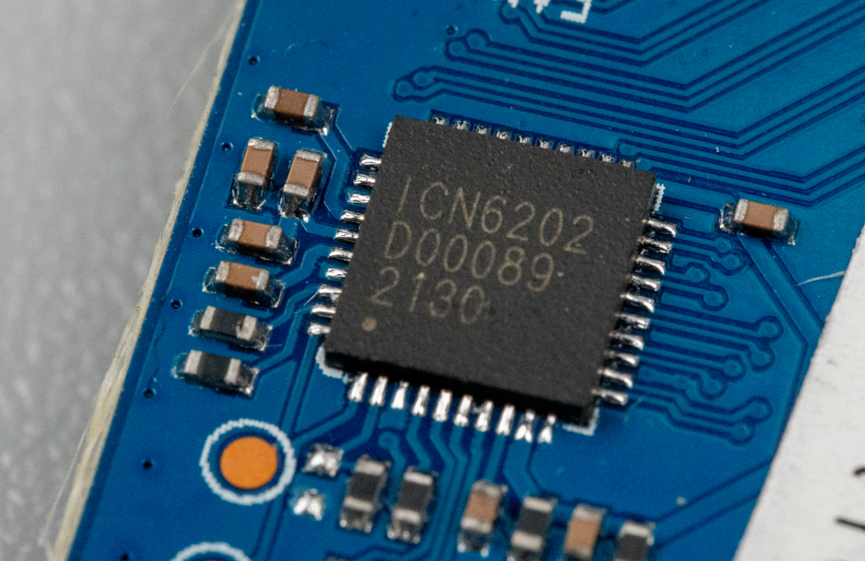

以及这颗实现MIPI DSI转LVDS桥接器的转接芯片ICN6202,这个芯片支持1-4路灵活配置的MIPIDSI信号输入,单路最大支持速率1Gbps,支持RGB666和RGB888打包格式,单LVDS链路支持6/8bit输出模式,最大分辨率支持1920*1200。

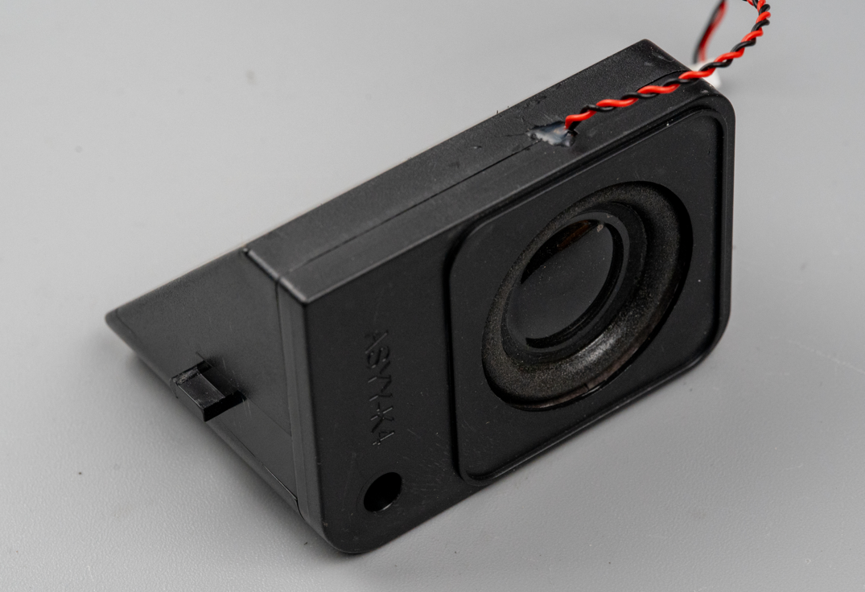

内置的扬声器。

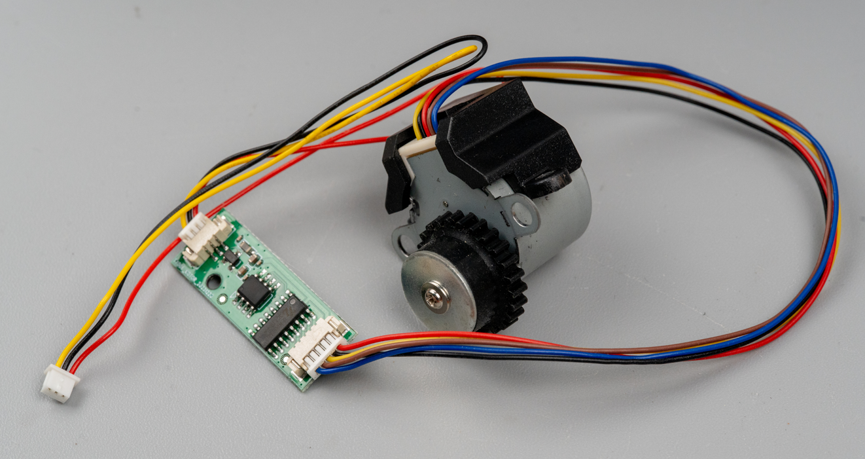

拆下来的步进电机和驱动板。

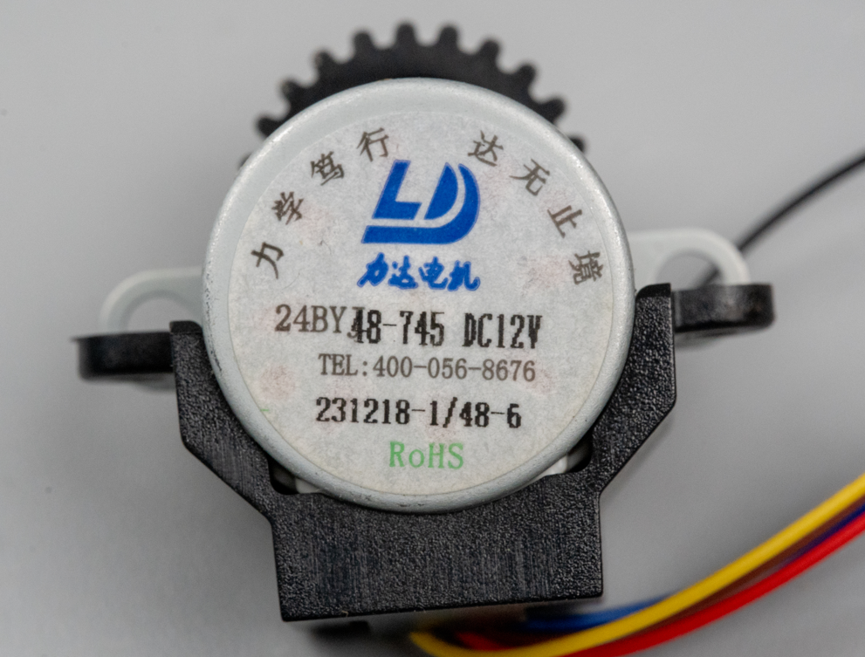

步进电机特写。

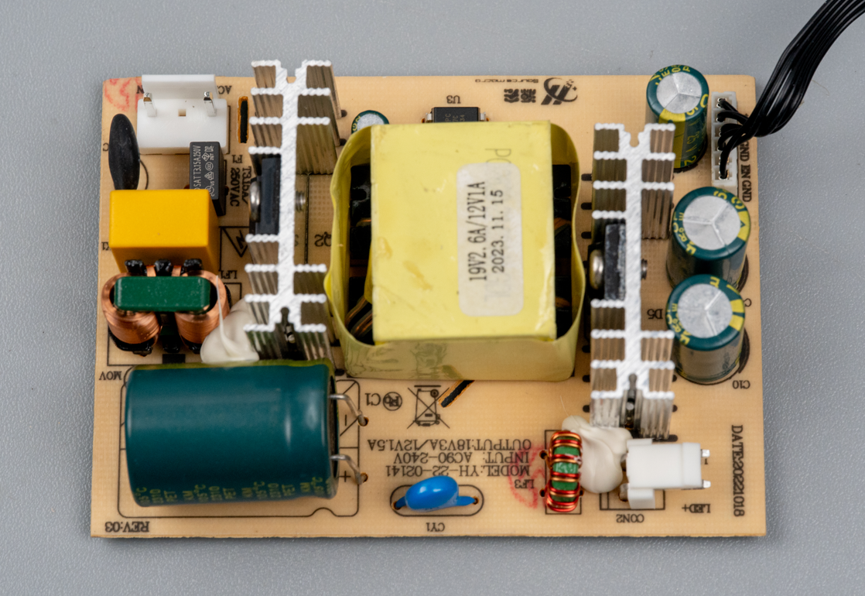

最后再看一下电源板,典型反激电源。

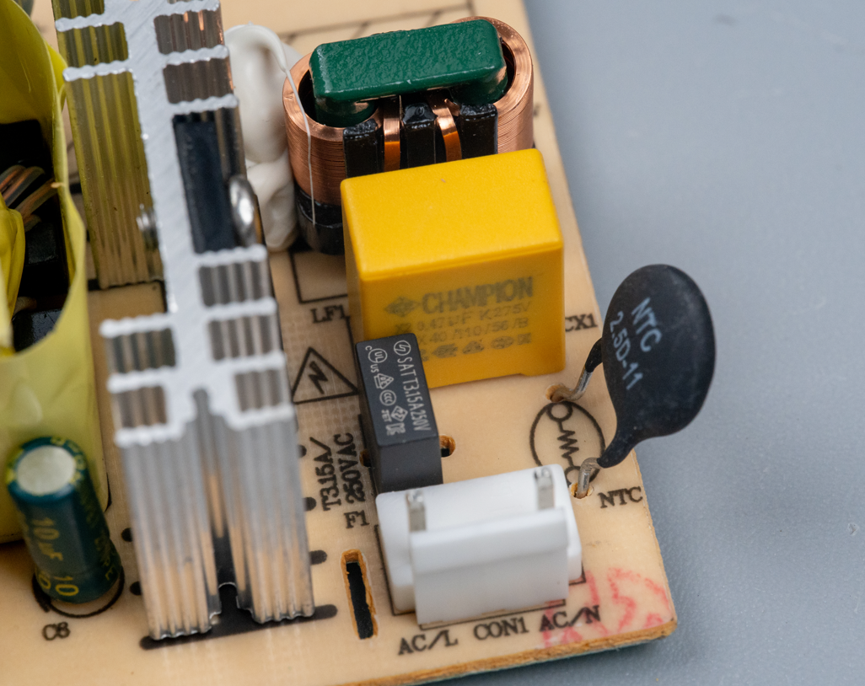

交流市电输入之后经过保险丝、NTC热敏电阻、X电容、共模滤波电感等。

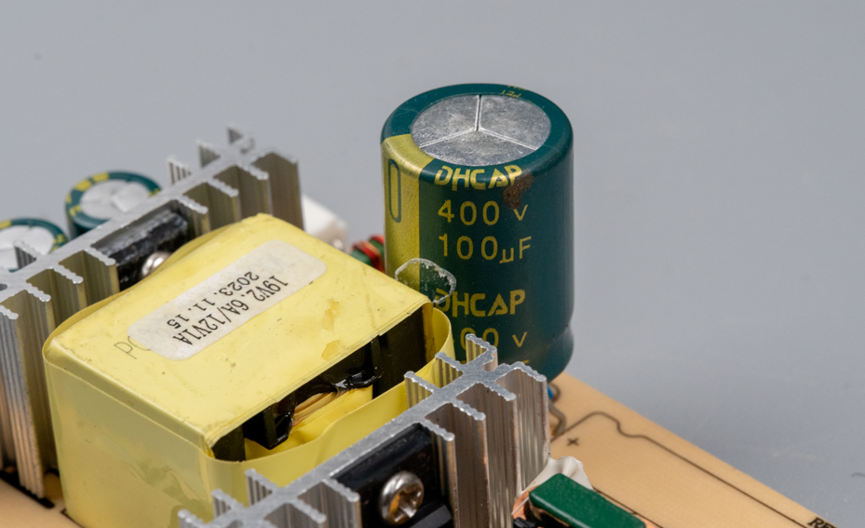

输入电解电容容值100uF,耐压400V。

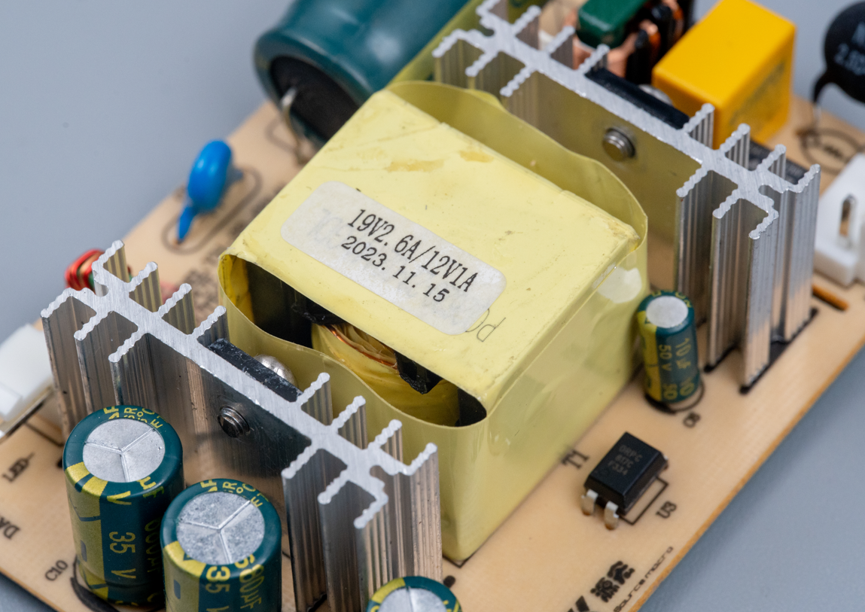

变压器。

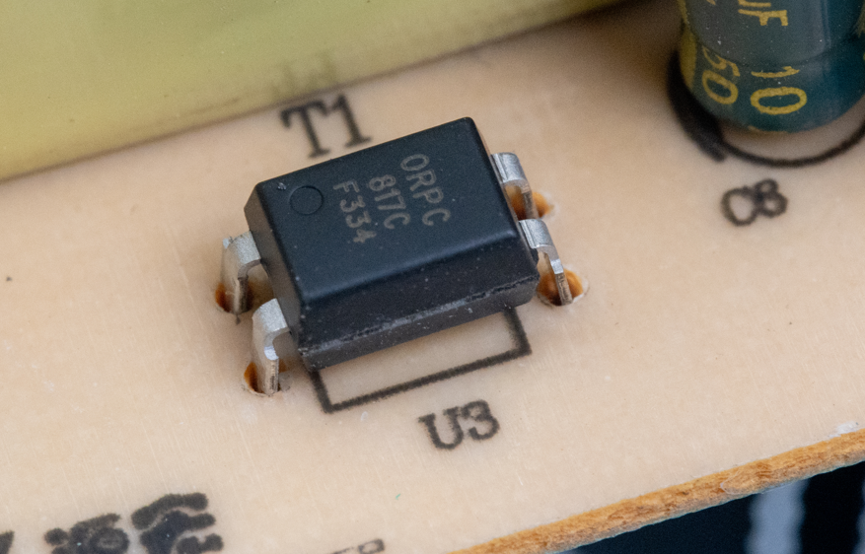

隔离反馈光耦也是PC817。

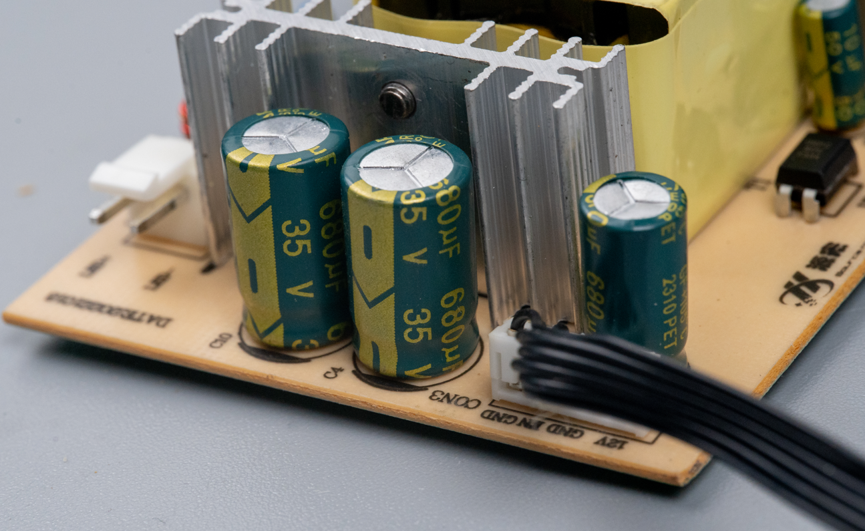

12V输出处、两颗输出电容的规格是680uF35V。

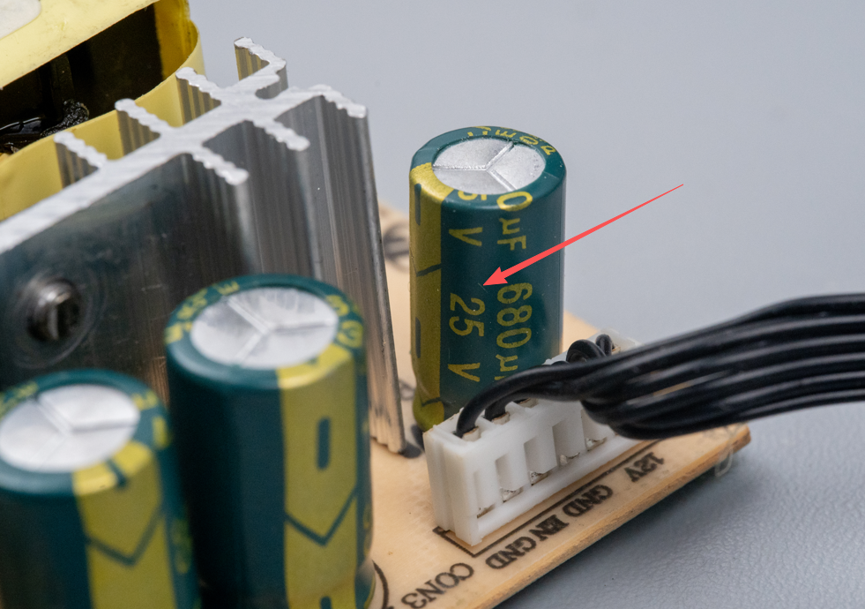

旁边还有一个小点的,容值也是680uF,但是耐压是25V。

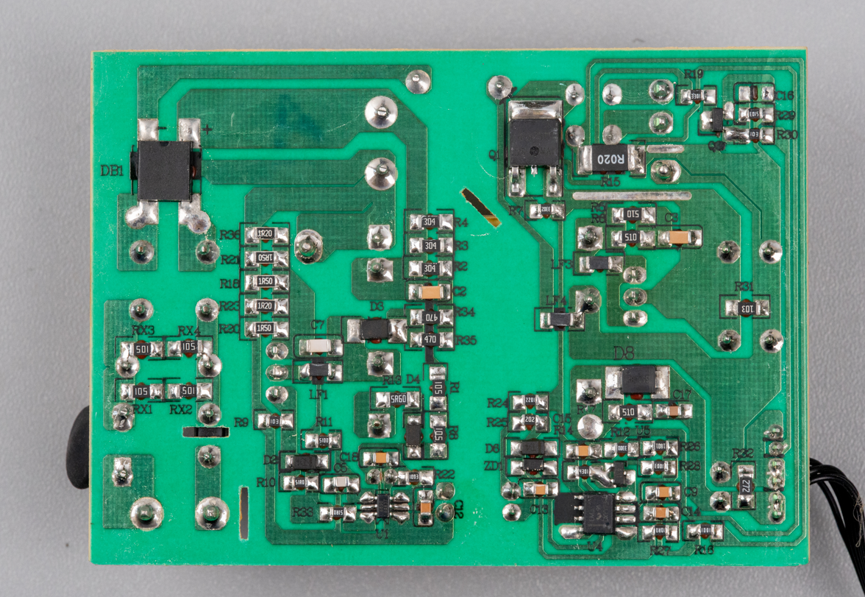

这是电源板的背面。

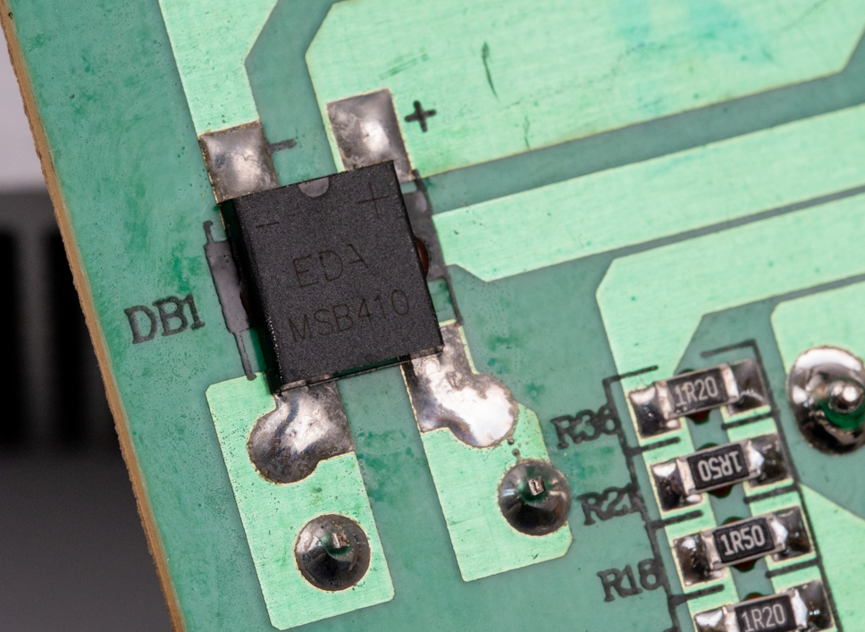

整流桥型号是MSB410。

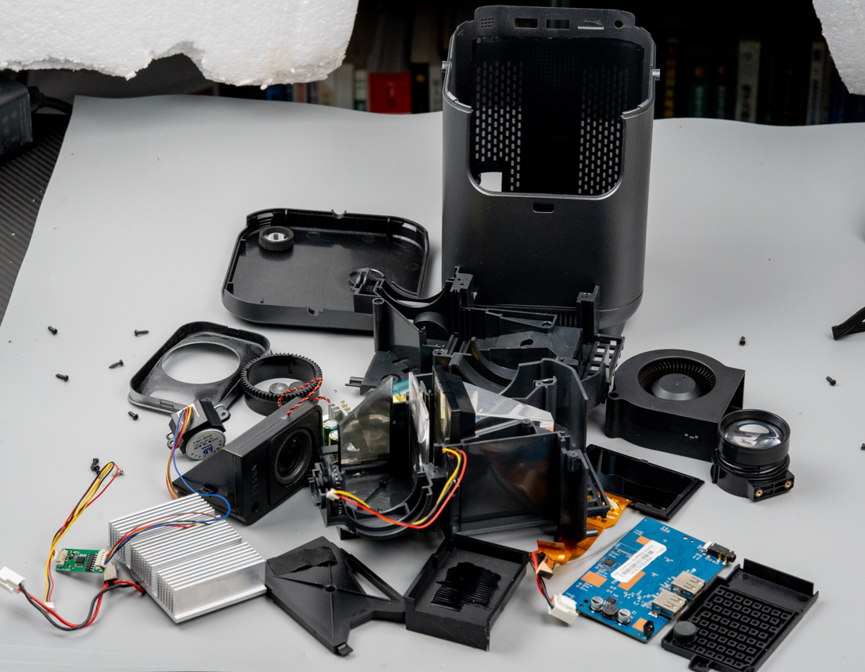

这种投影仪,不出图像一般都是COB光源坏了,但是维修它的价值几乎为0,所以我和原主经过简单沟通,很快就确定了这堆零件的去处。还是建议大家买东西的时候,慎重选择,毕竟有些东西,你不能说它一点没用,但是很多其实也只有一点用。
