雪佛兰车机拆解

今天拆解一款雪佛兰车机。

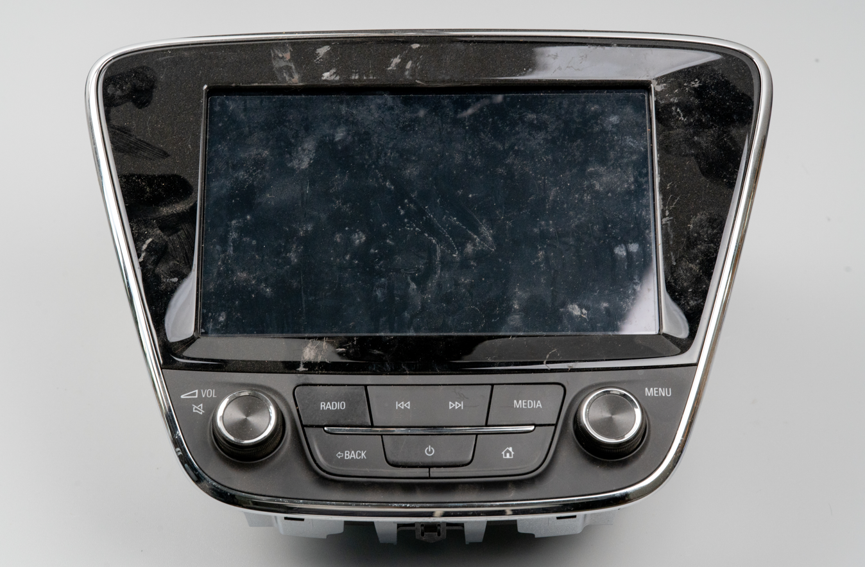

这个车机的块头挺大，前面板注塑材质，后壳采用钣金件。

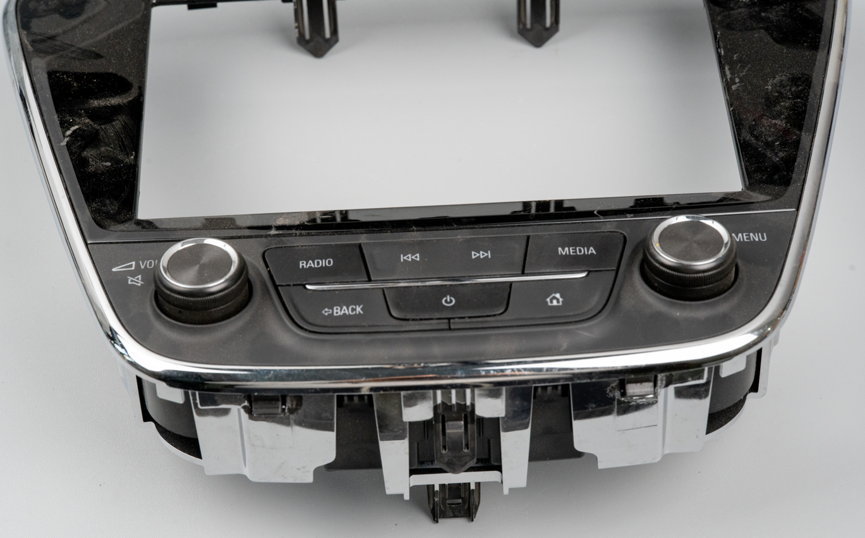

拆解的第一步是先把这个前面板整体拿掉。正面的按键和旋钮下面也是有些电路板的。

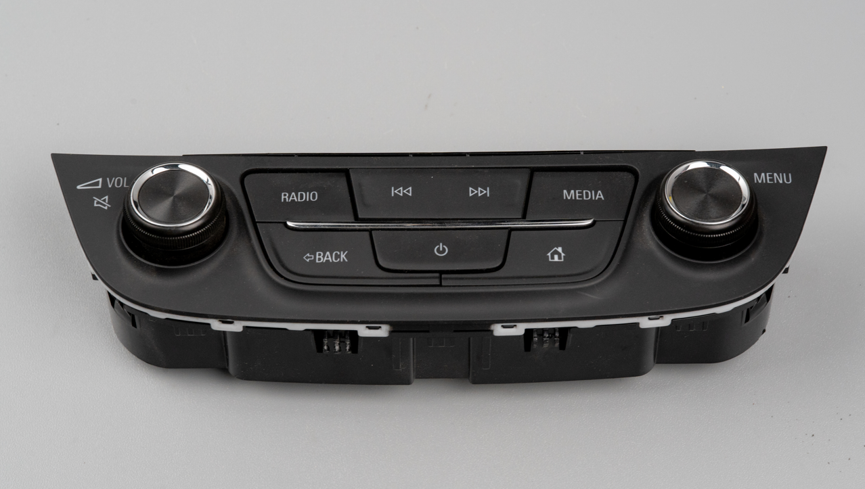

可以先把这块单独拿下来。

拆开后盖之后，看看里面的电路板。

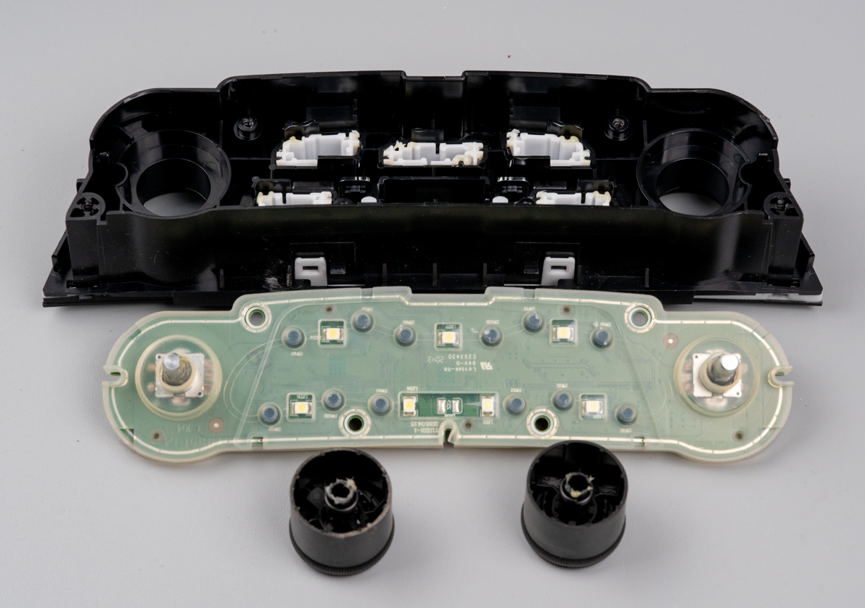

整个给它拆了。

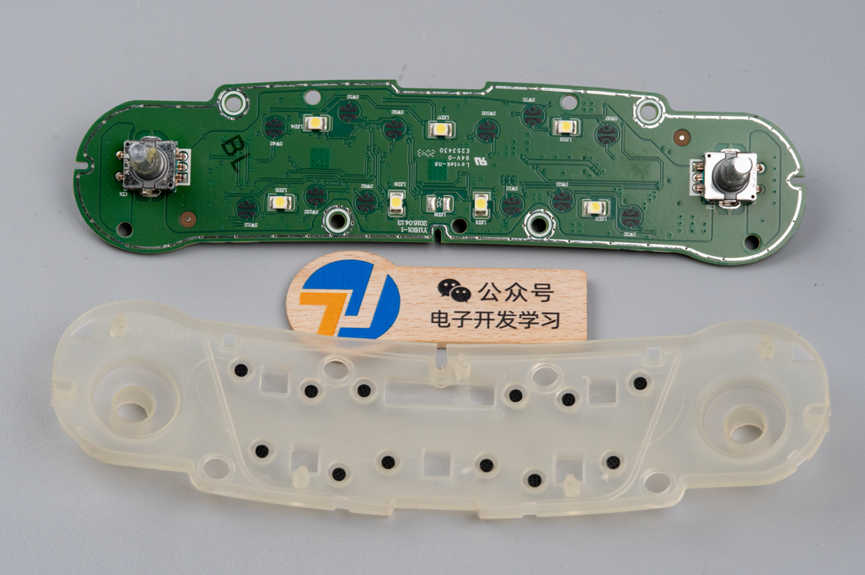

电路板的正面是两个旋转电位器和一些碳油按键焊盘，以及一些按键背光LED。

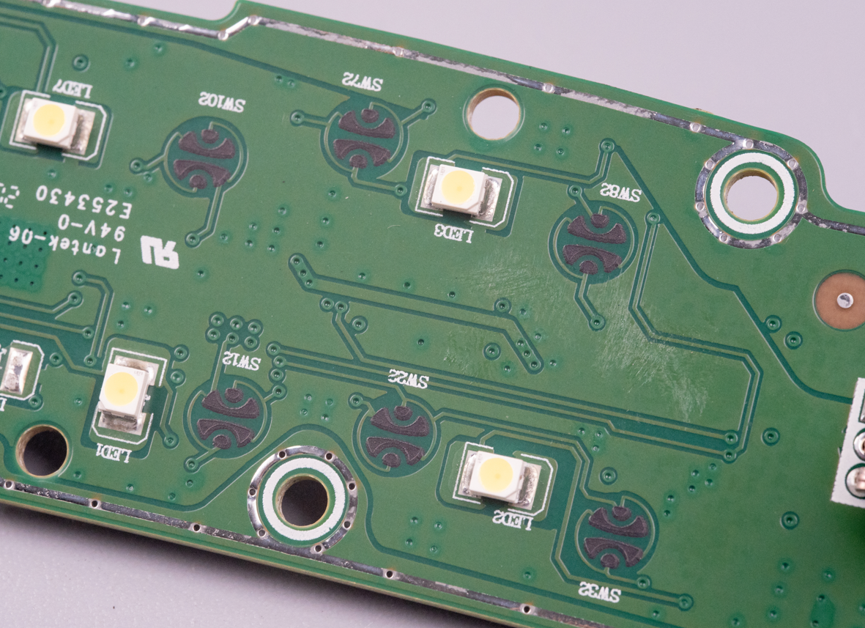

碳油按键的焊盘特写。

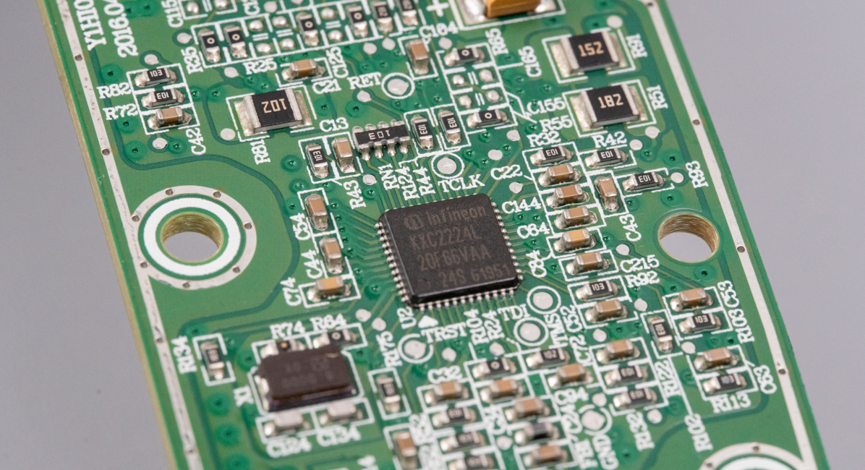

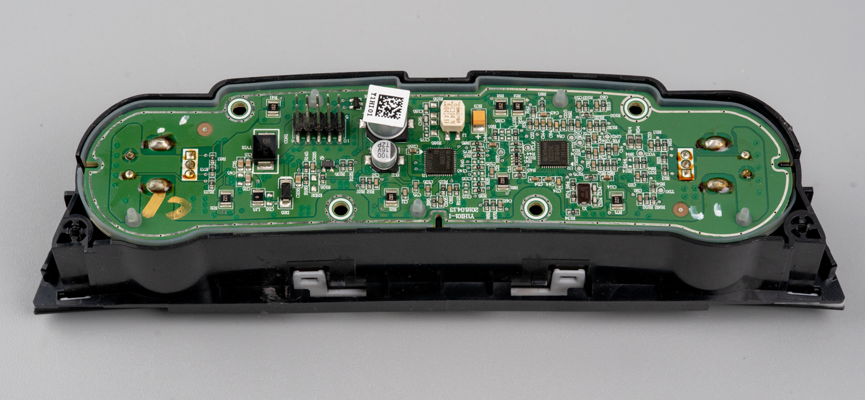

板子正面，MCU采用了英飞凌的XC2224L。

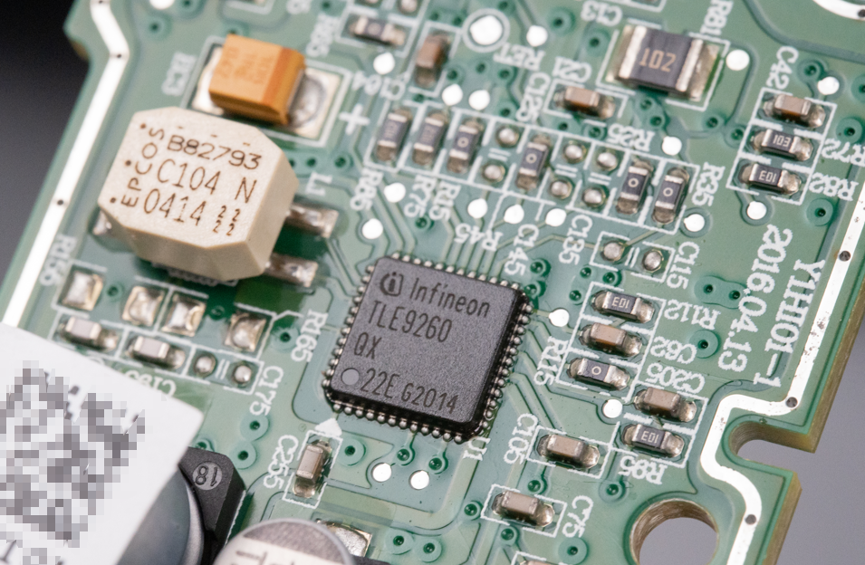

另外一颗芯片也是来自英飞凌，型号是TLE9260。这是一个车身系统IC，集成了电压调节器、电源管理功能以及支持CAN FD的高速CAN收发器。该器件设计能够承受汽车应用中的恶劣条件。

这是旋转电阻器的北部引脚和电路。

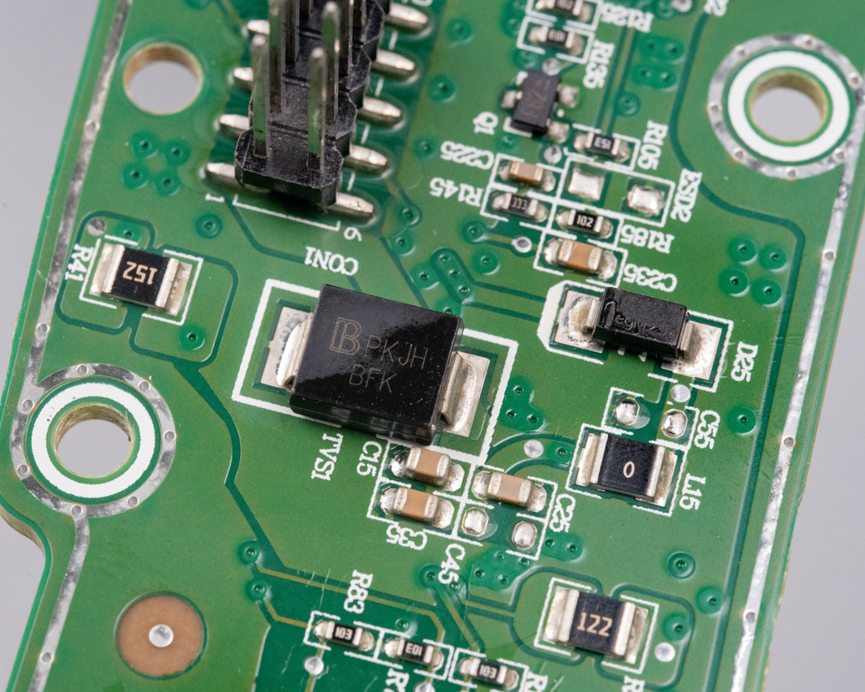

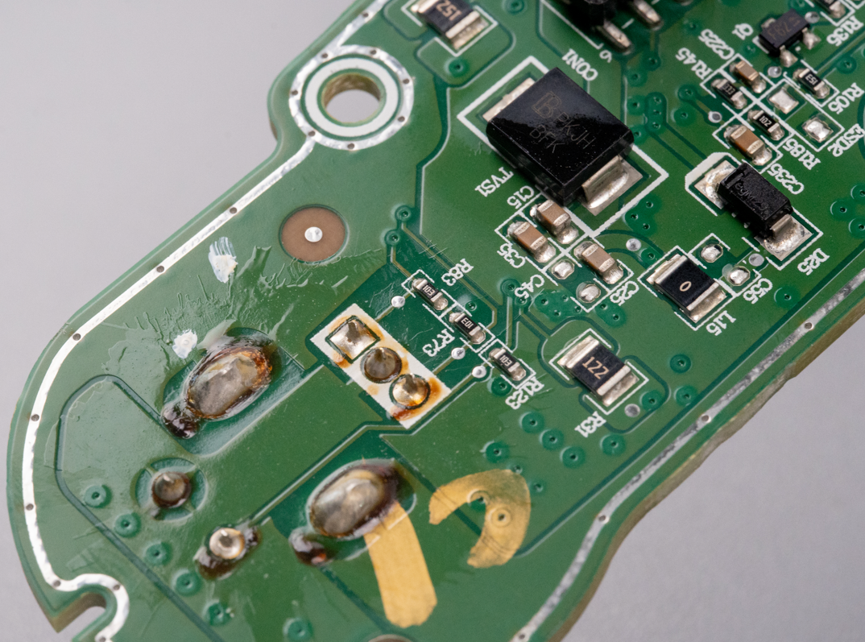

电源输入以及防护电路。

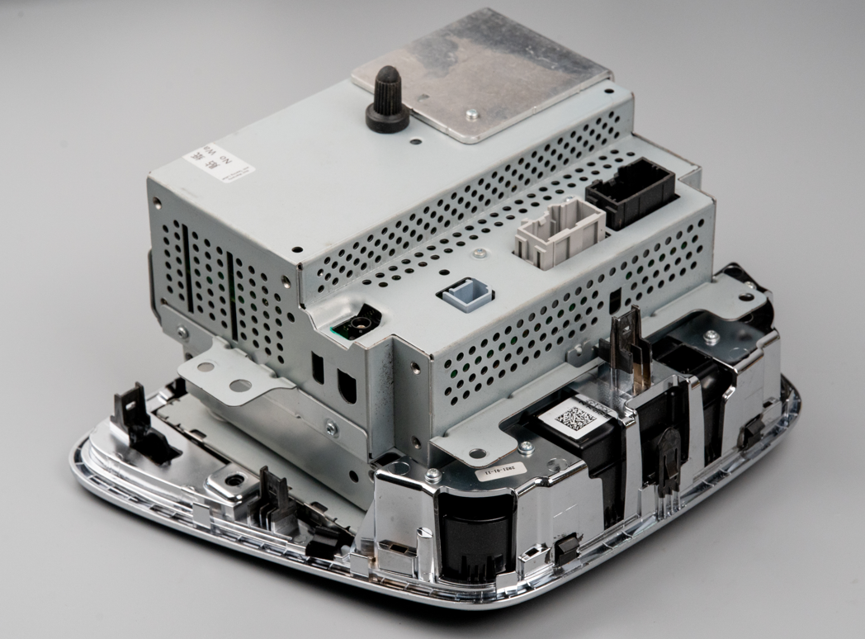

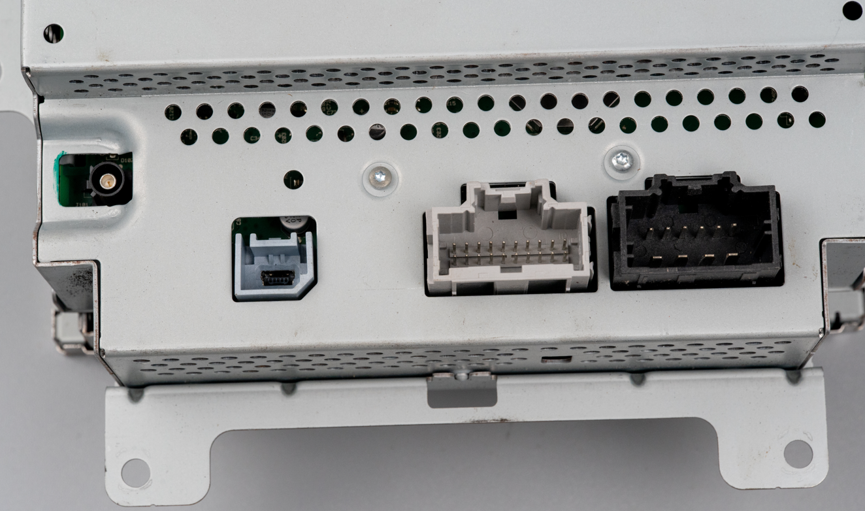

这是车机后壳上的连接器特写。

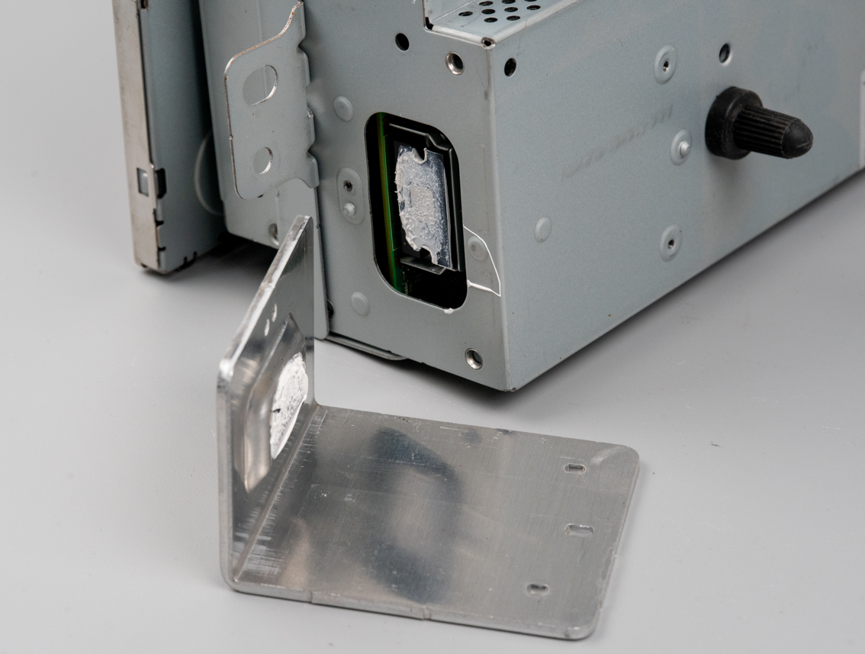

钣金外壳侧面开孔了，里面很显然是音频功放芯片，而拆下里的这个角铁，就是这个音频功放芯片的散热器。

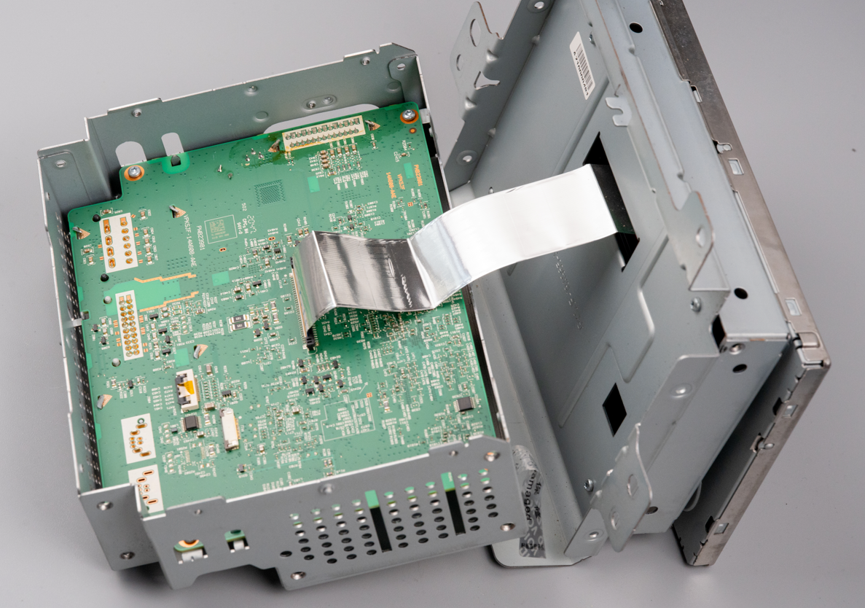

继续拆解外壳，可以看到显示屏和后面电路板之间的FPC排线，这个排线外面包了锡箔用来防止信号受到干扰。

后续的电路板分析我们明天再详细分解给大家。
