小米无线充拆解

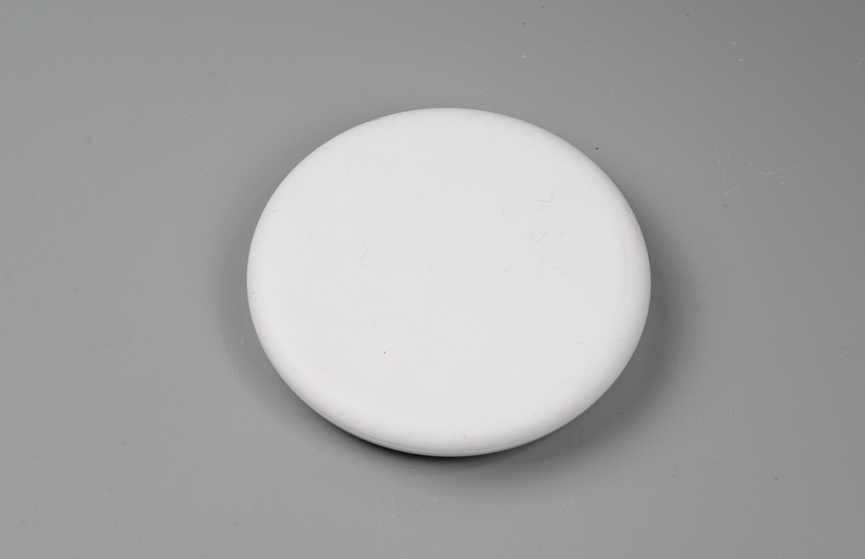

这东西看着很简约，一个白色的盘子。顶部放置手机的屏幕是白色软硅胶材质包覆。

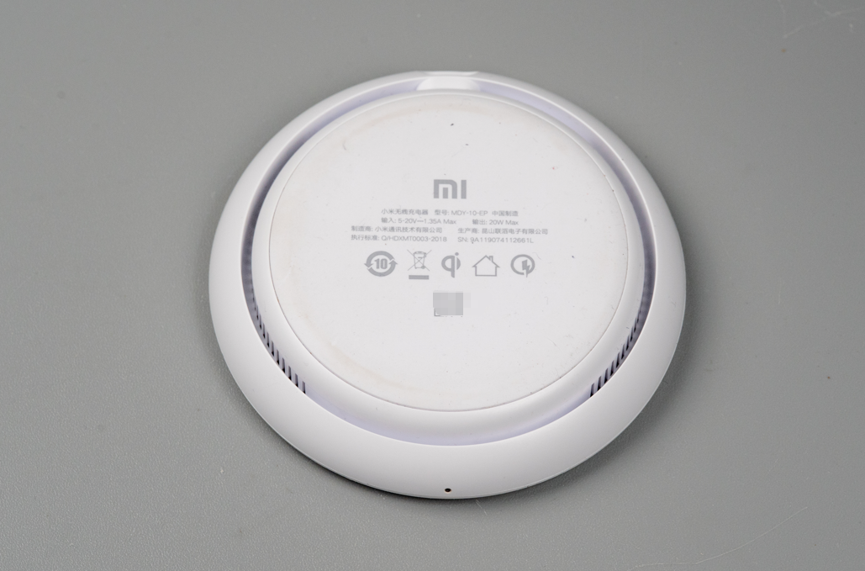

底部和桌面接触的屏幕也是被白色硅胶材质包覆，这样做可以起到很好的防滑作用。产品名称是小米无线充电器，型号MDY-10-EP，最大数据功率20W，输入支持5-20V。

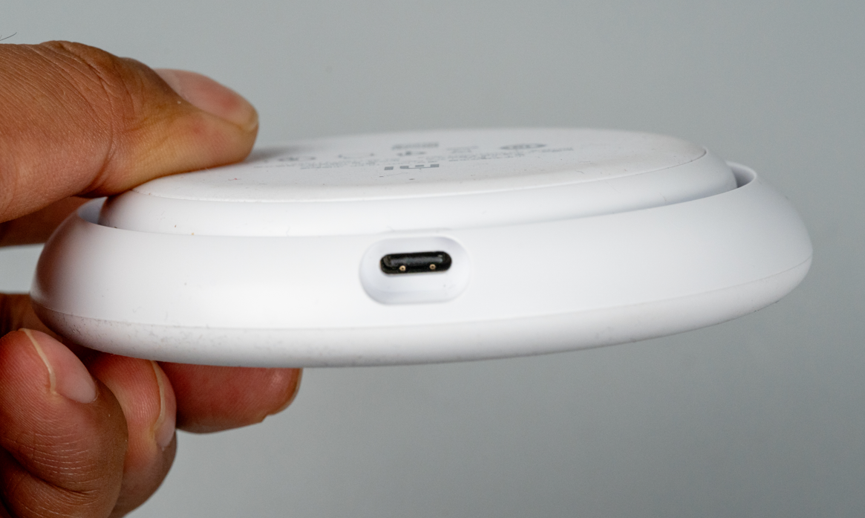

供电输入接口是Type-C口。

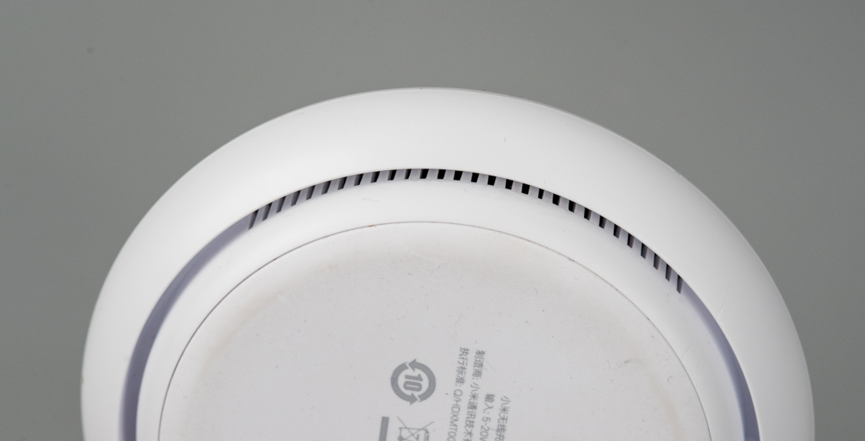

底部边缘做了一个凹槽设计，凹槽内部有镂空栅格。

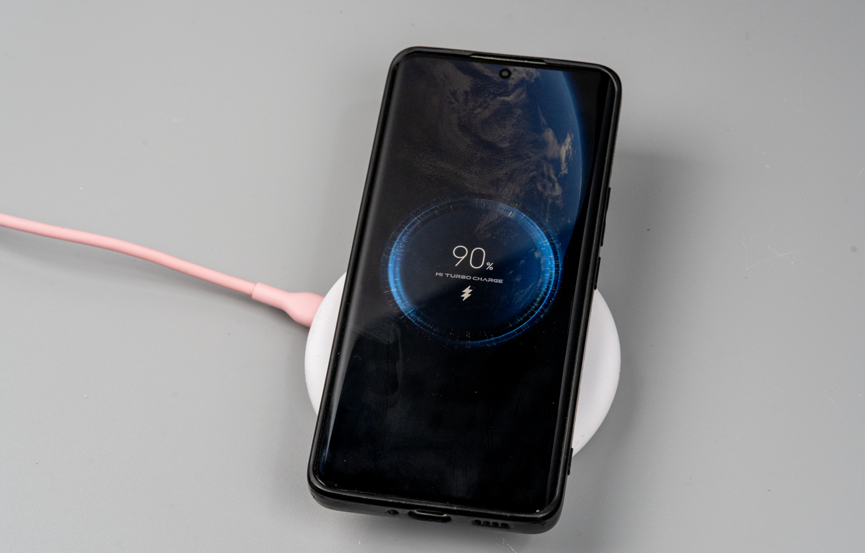

手机放上去之后，可以正常充电使用。而且成功触发了小米快充协议，但是其实也没卵用，毕竟只有20W，插线充15分钟的事，放在这个无线充上要充1个小时。所以我们直接拆解。

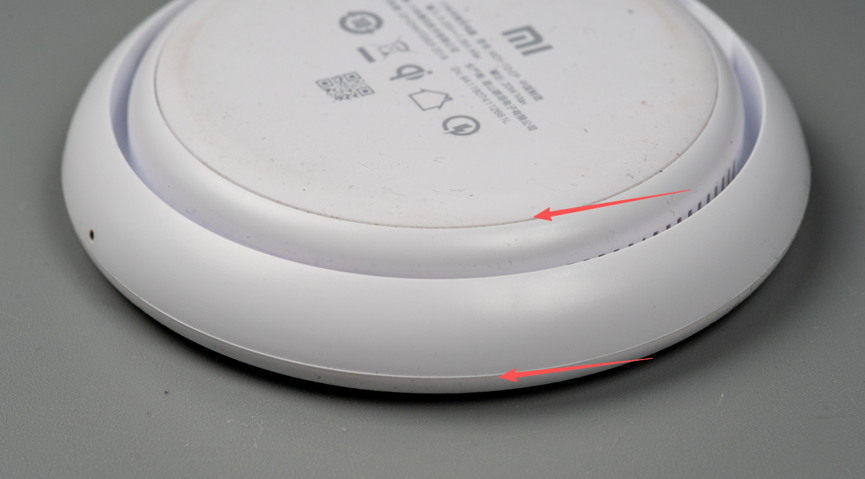

看了一下这个硅胶覆膜的边缘，似乎可以拆解。

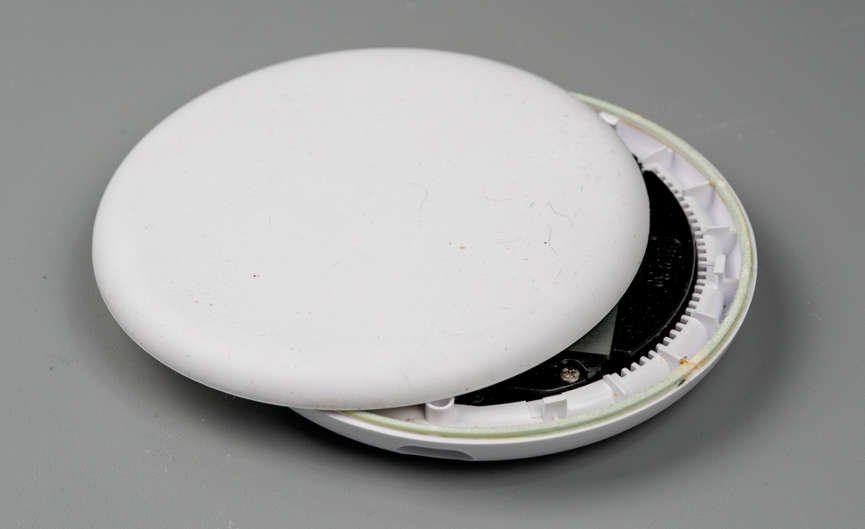

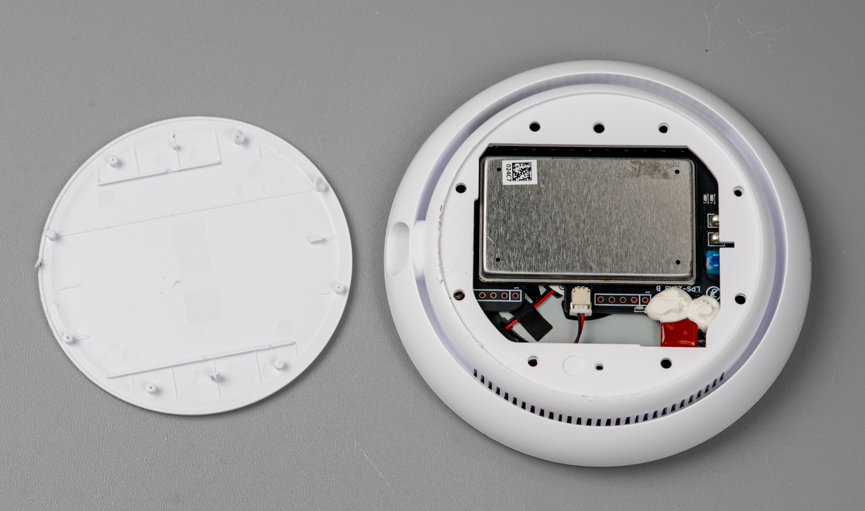

果然，底部采用了卡扣结构，可以直接撬开。撬开之后发现电路板上有屏蔽壳，只管看起来似乎做工还可以。

顶部想要拆解就要动粗了，侧立起来给了两锤子，小锤砸两下总共花了80元成功砸开。

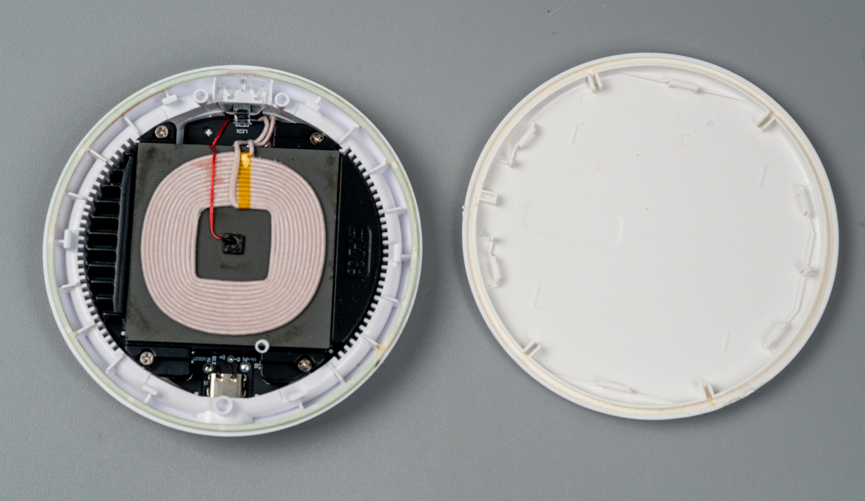

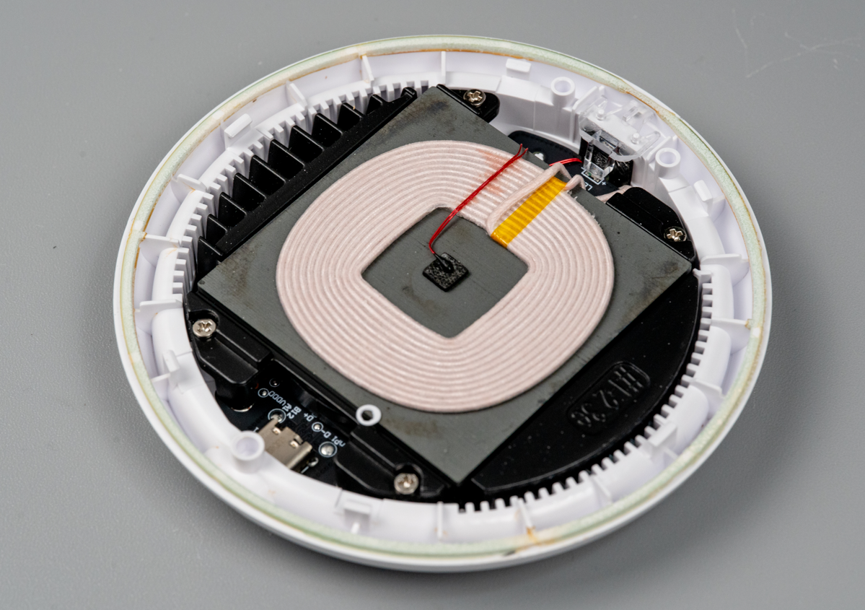

拿掉顶盖直接可以看到无线充电线圈。

似乎做工确实可以，内部有金属散热支架，无线充电线圈中间还有一个NTC热敏电阻用来测量温度。

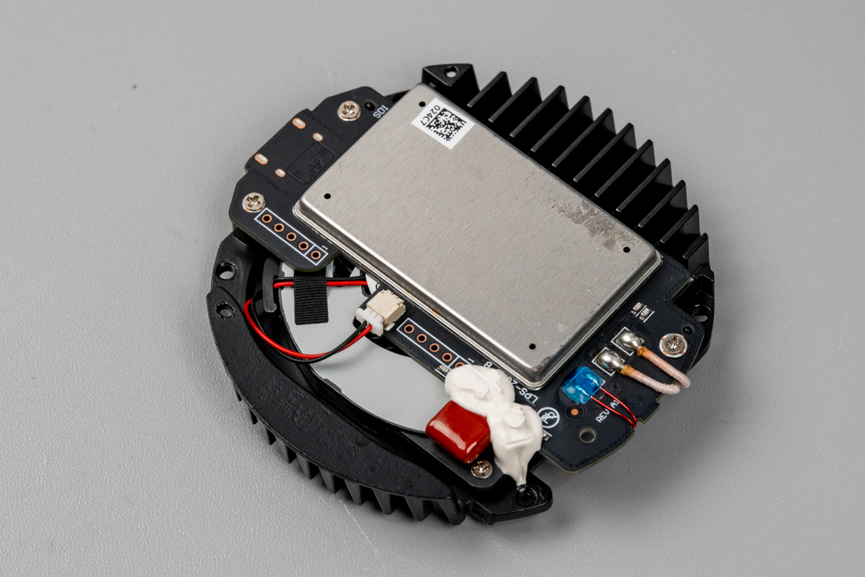

电路板安装在金属支架上，金属支架通过螺丝固定在底壳上。拆掉螺丝拿下整个金属支架。

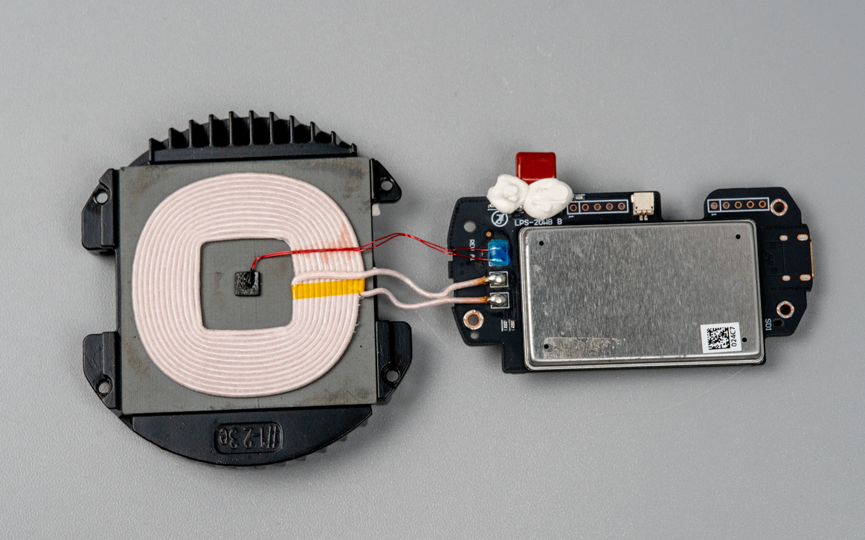

把电路板从支架上拆下来。电路板正面的所有器件都在屏蔽壳下面。

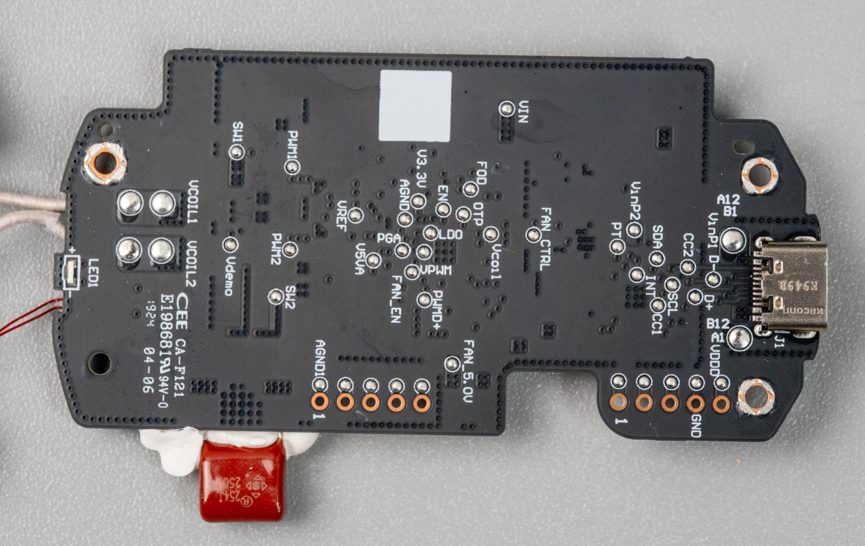

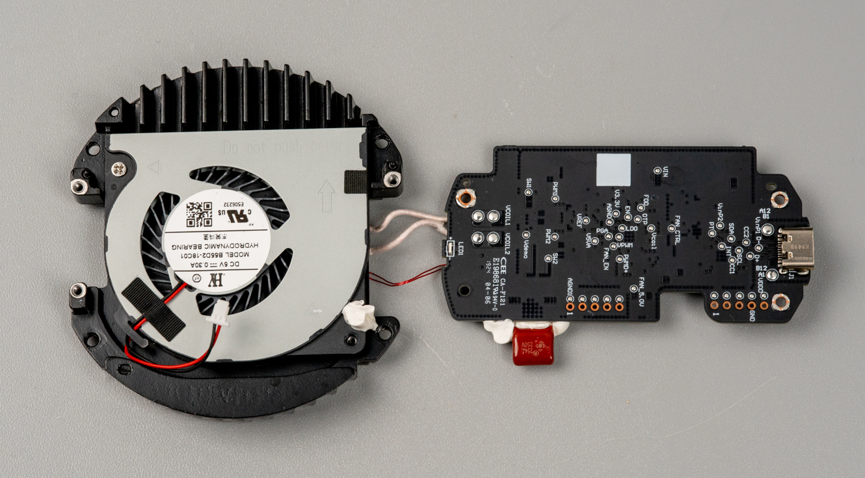

翻面，金属支架下面还有一个散热风扇。电路板背面除了Type-C连接器，没有其他元器件，但是有许多测试点。

每个测试点上标注了详细的信号名，测试点上上了锡，板子采用黑色油墨，通过通孔测试点可以看出焊盘采用OSP工艺。

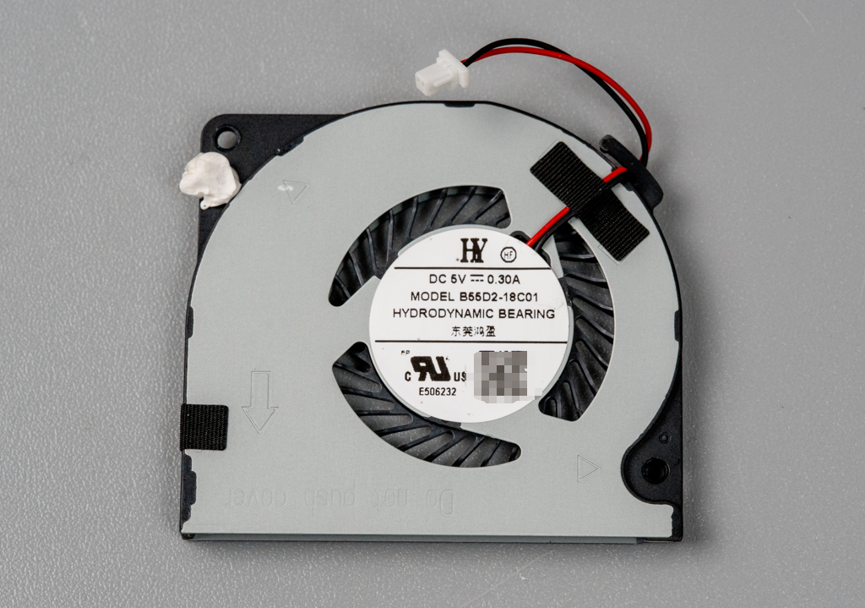

散热风扇的功率为1.5W，来自东莞鸿盈。

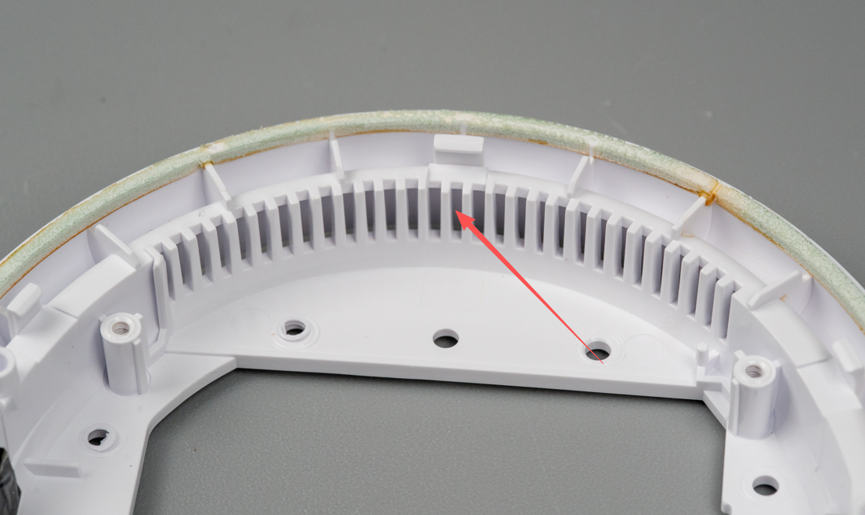

一开始以为看到的外壳底部的槽里的栅格，以为仅仅是装饰作用，看到风扇才知道是用来配合风扇实现散热的。

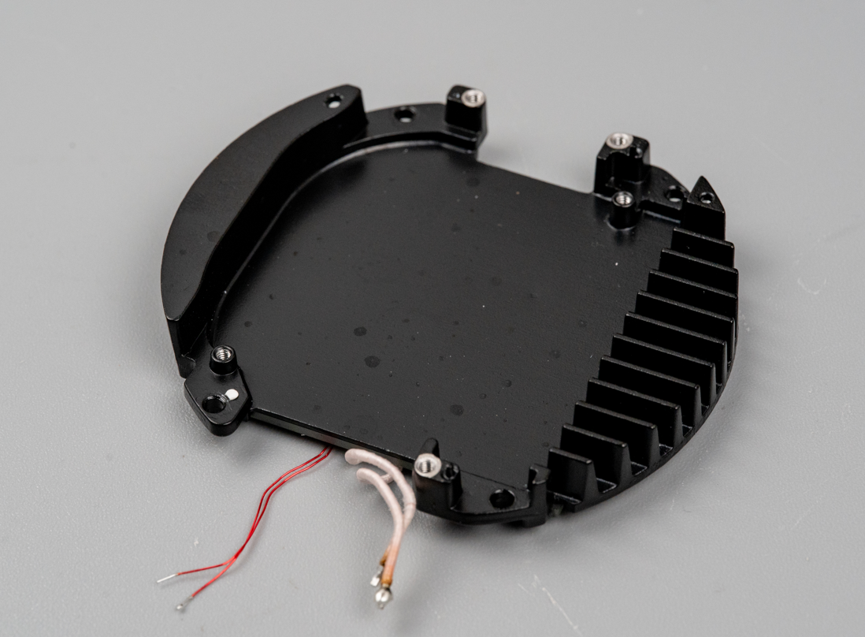

金属支架。

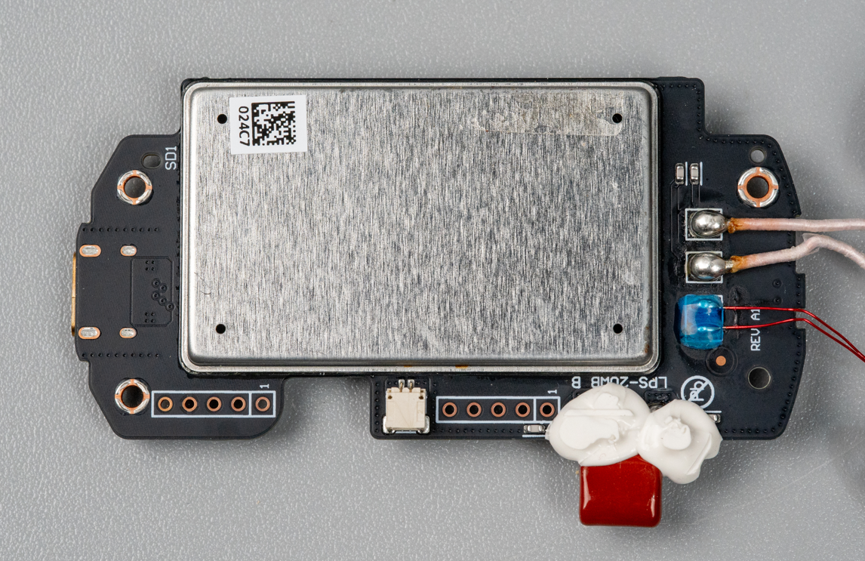

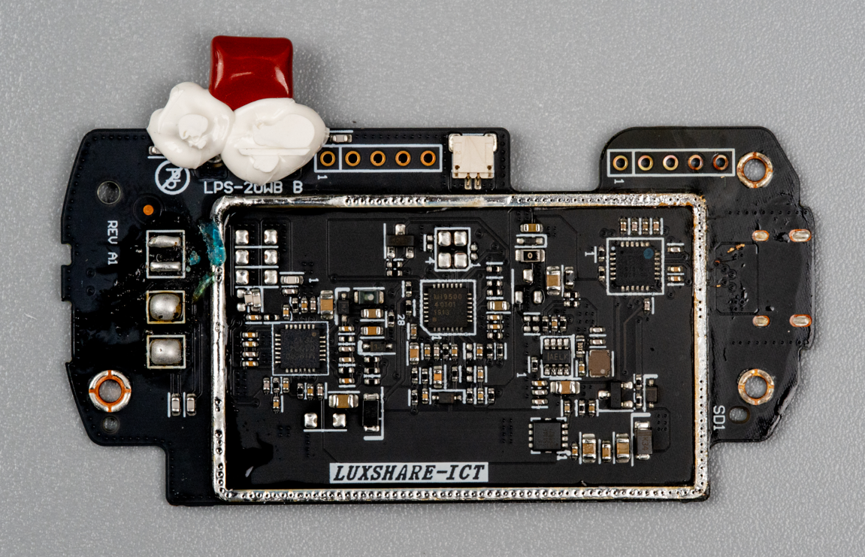

电路板正面全貌。

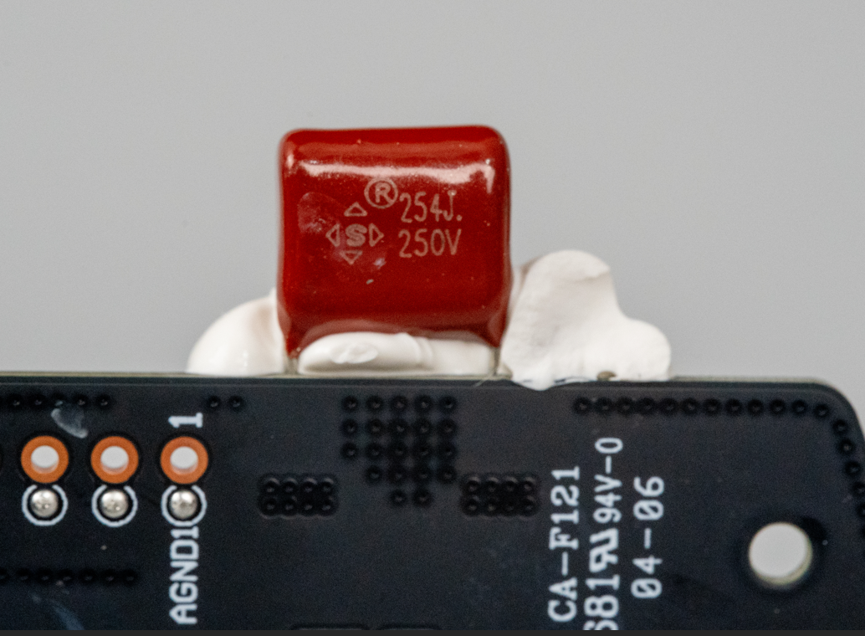

板子边缘的CBB电容，容值0.25uF，耐压250V。

无线充电线圈的焊点特别饱满。NTC热敏电阻的焊点上点了胶。

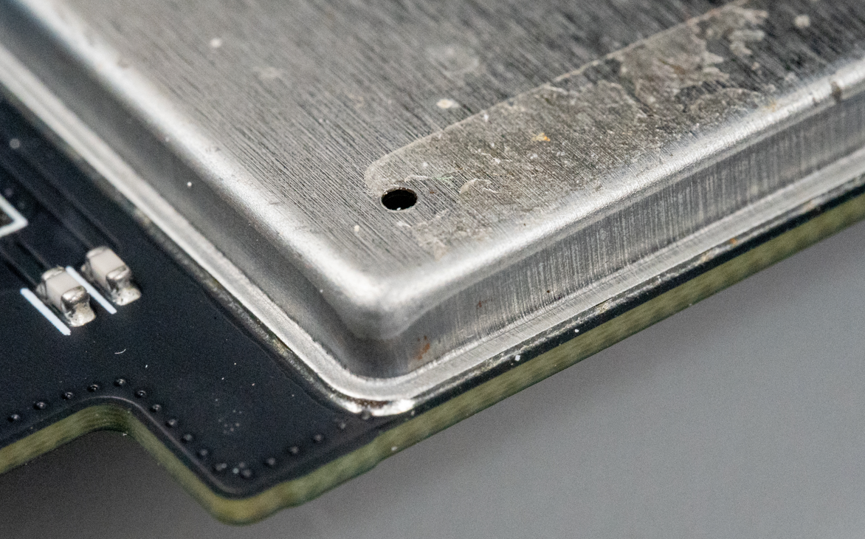

仔细观摩了一下，发现这个屏蔽壳焊接得有点结实，风枪似乎拿它没办法。所以直接上加热台。

上加热台去掉屏蔽壳之后，可以看到所有的器件。

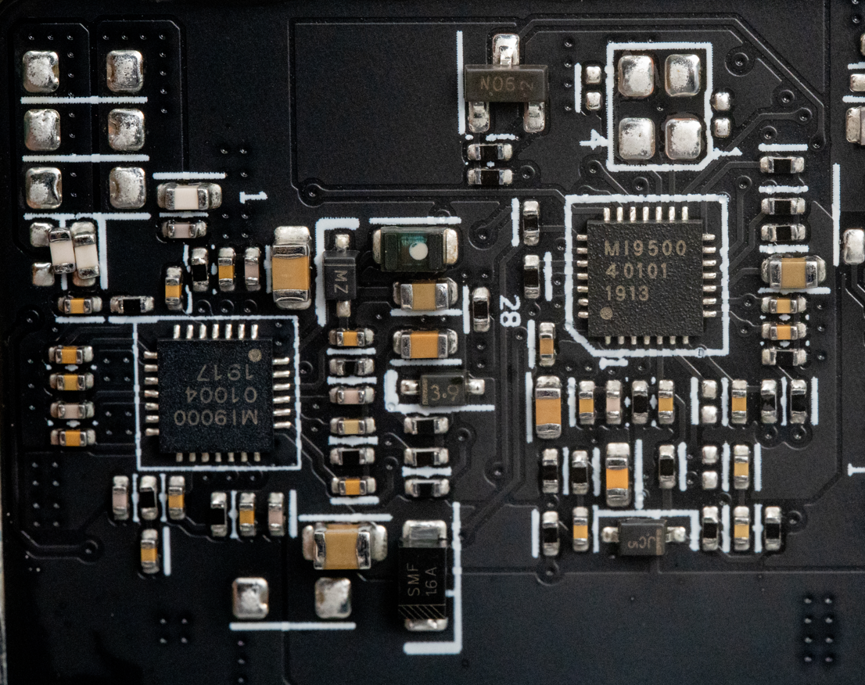

所用的方案是MI9500和MI9000，这两个器件前面的MI自然是代表小米了，但是具体手册我也找不到，这种自研器件一般都不公开的，只有方案商可以拿到。

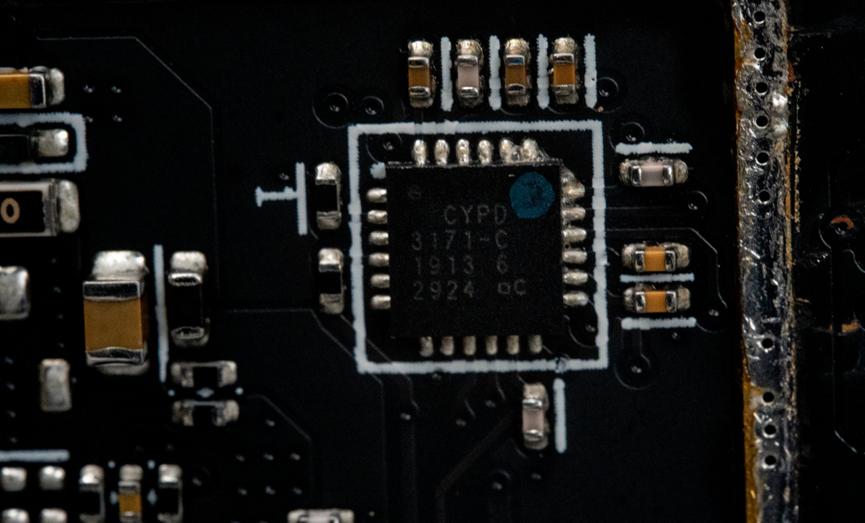

这颗普拉斯的CYPD3171倒是很明确，来自英飞凌，是一款高度集成的USB Type-C端口控制器，符合最新的USB Type-C和PD标准，适用于PC电源适配器、移动充电器、车载充电器和移动电源应用。支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。

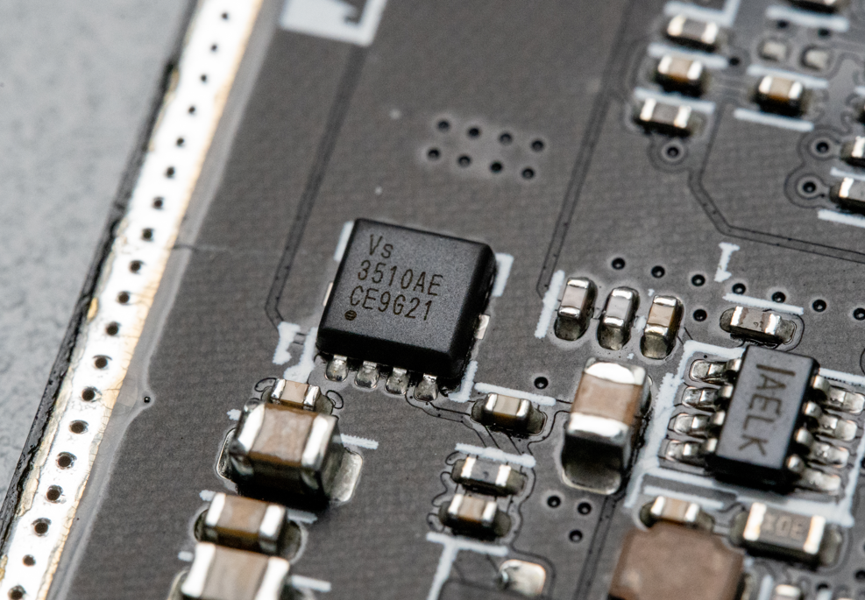

来自威兆的VS3510AE，是一颗-30V的PMOS，作为电源输入保护管使用，封装3x3，导通阻抗10毫欧。

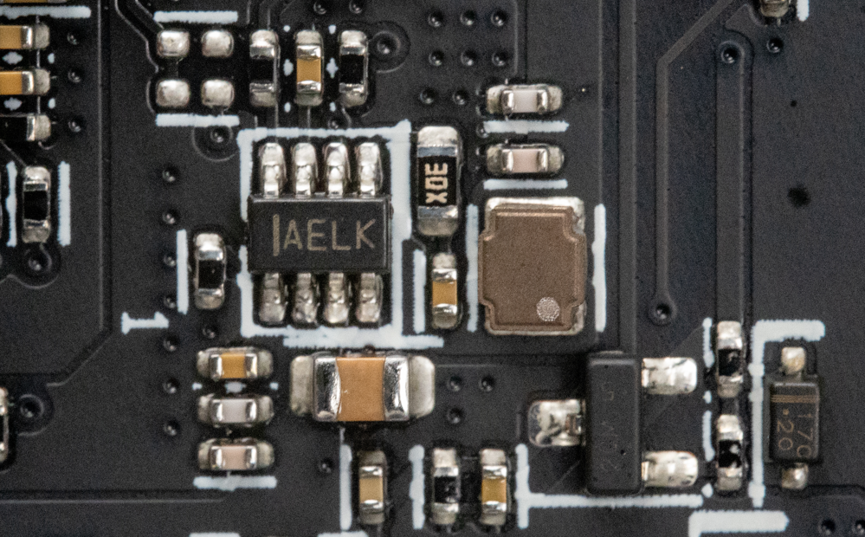

板子上采用了一颗来自MPS的Buck同步降压芯片，型号是MP2314。

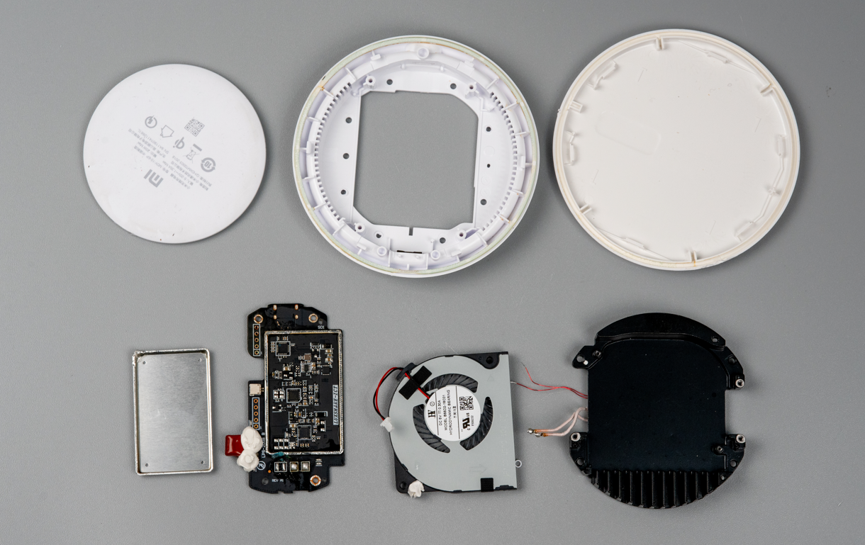

以上就是这个小米无线充MDY-10-EP的拆解。
