拆开一个工业风电源模块

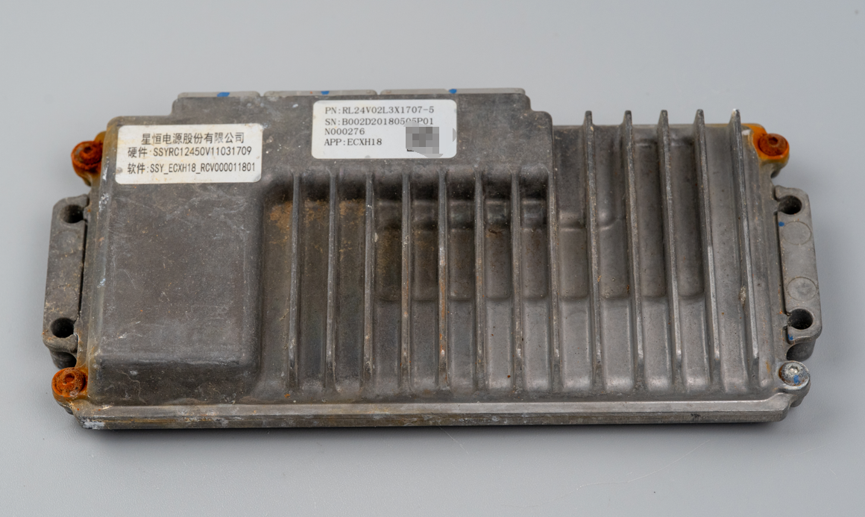

今天拆解一个电源模块。这个电源模块采用了铝合金外壳，看着有点工业风，但是从它的三个螺丝生锈，可以看出这个电源模块的状态不是很好。

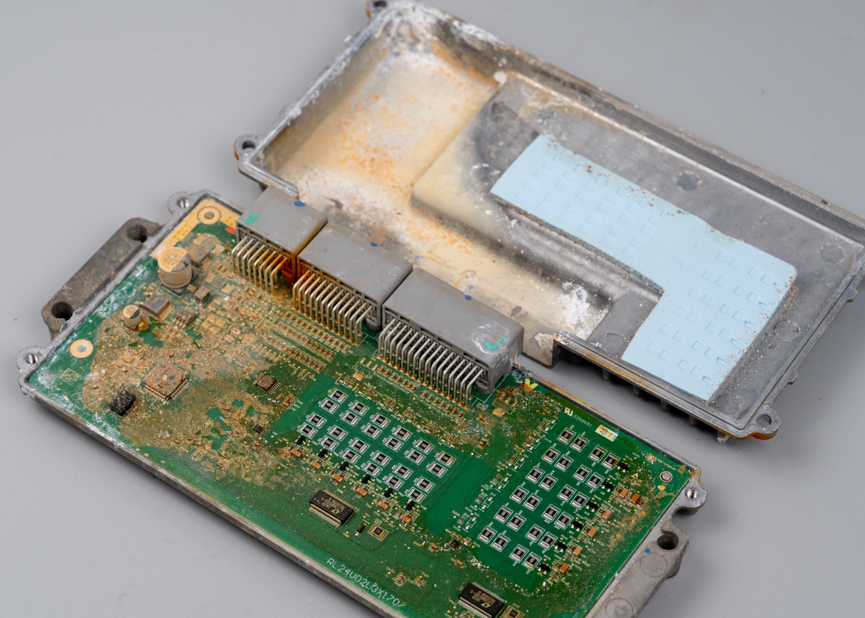

尽管拆解之前我已经做好了心理准备，但是真的看到一板子的狼藉，我还是忍不住直呼好家伙！

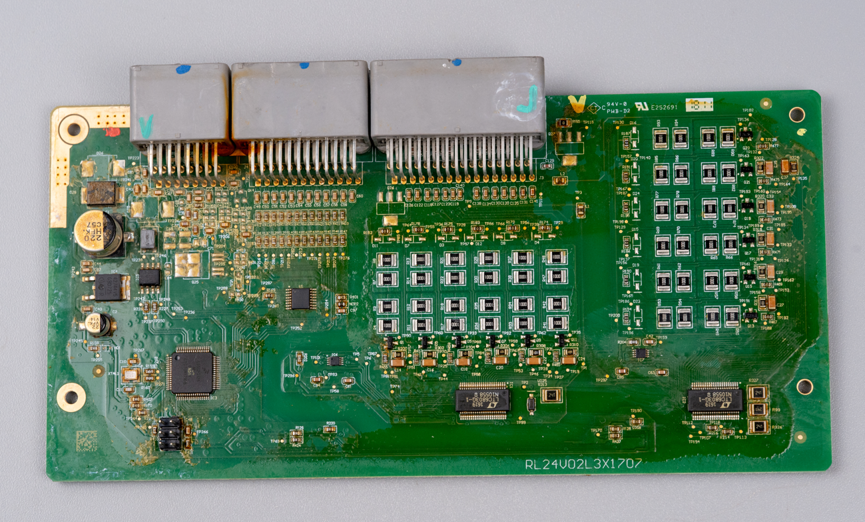

一番操作，板子终于可以用眼睛看了，至少看的时候不会yue出来。这很显然是一个BMS板啊，上面规规矩矩的摆放了RC滤波阵列。

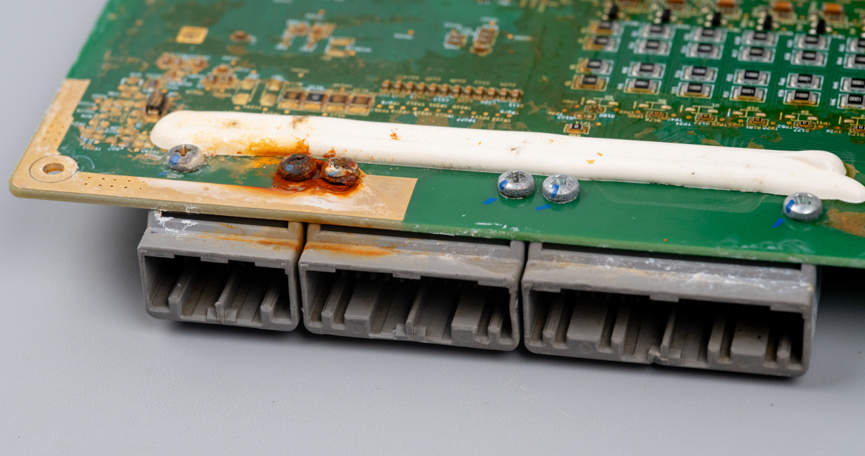

这是电源接口和连接电池电芯的连接器。看起来板子做工用料还不错，采用了沉金工艺。

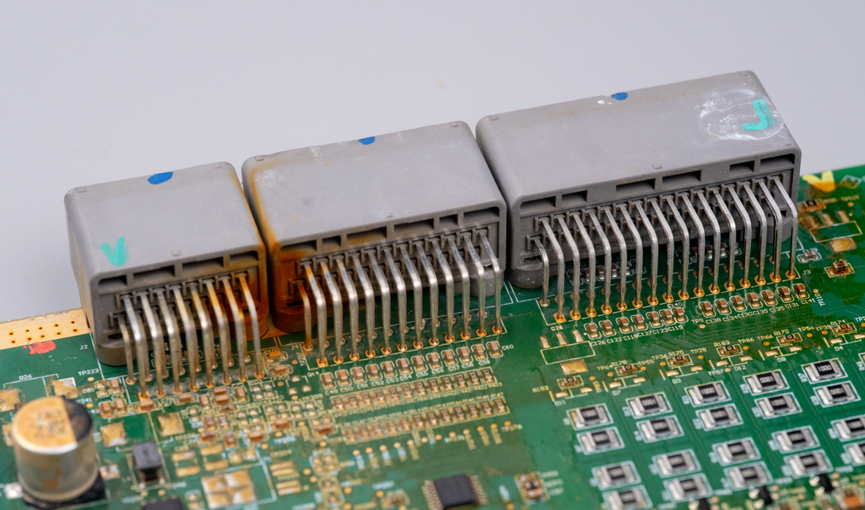

连接器正面特写。

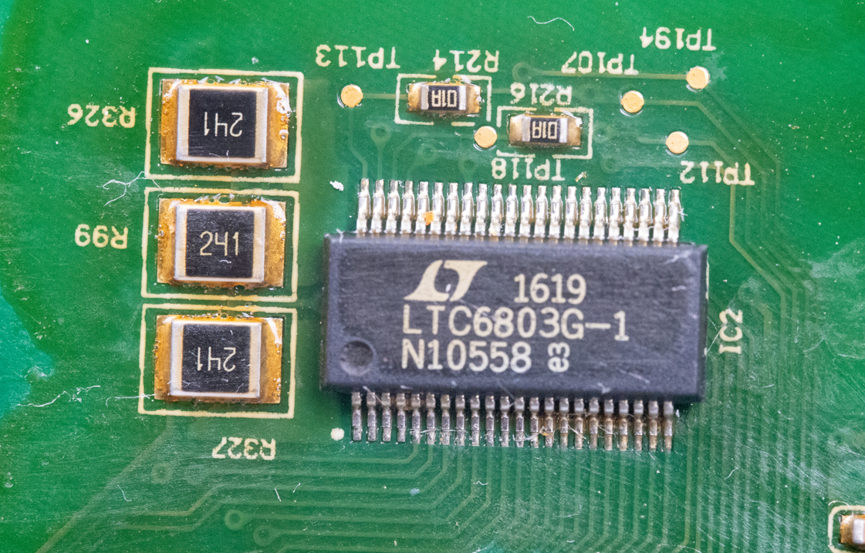

我留意到这个板子上用了两个凌特（现在归ADI）的芯片，型号是LTC6803IG-1#PBF，这是一个多电芯锂电池管理监控芯片，最多支持12颗电芯。我对ADI的ADBMS1818比较熟悉，手里还有几包芯片，这个相比LTC6803可以管理更多的电芯。

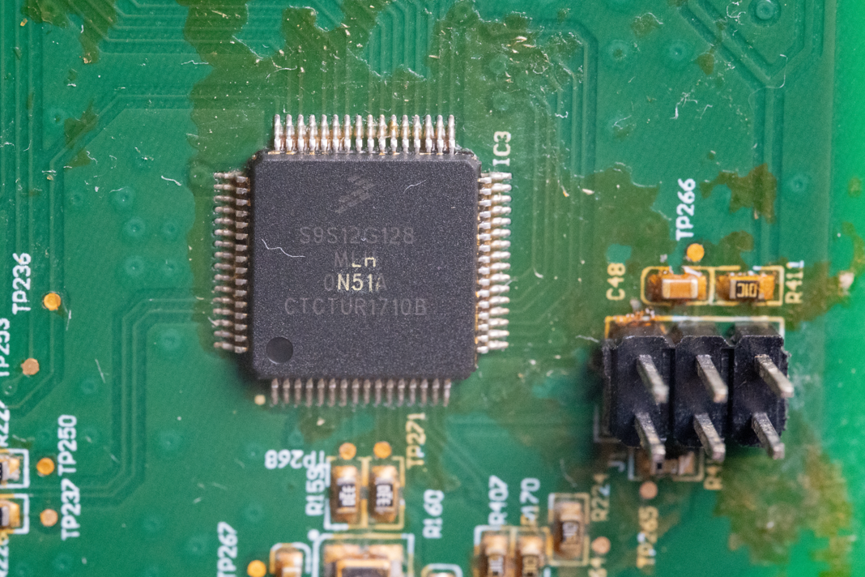

这个板子上的主控芯片型号是来自恩智浦的S9S12G128AMLH，这是一个16bit的MCU，主频只有25MHz。

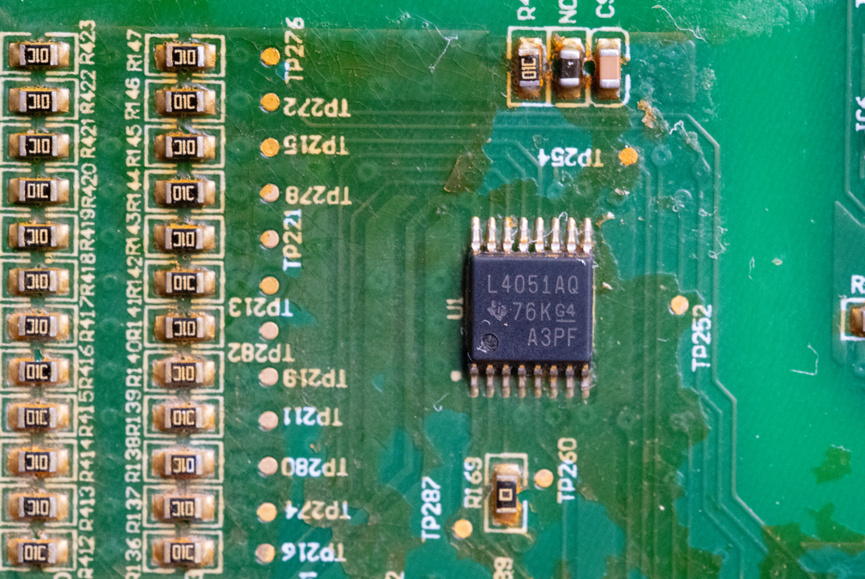

这是来自Ti的SN74LV4051APWR，是一个8通道的模拟开关/多路复用器。

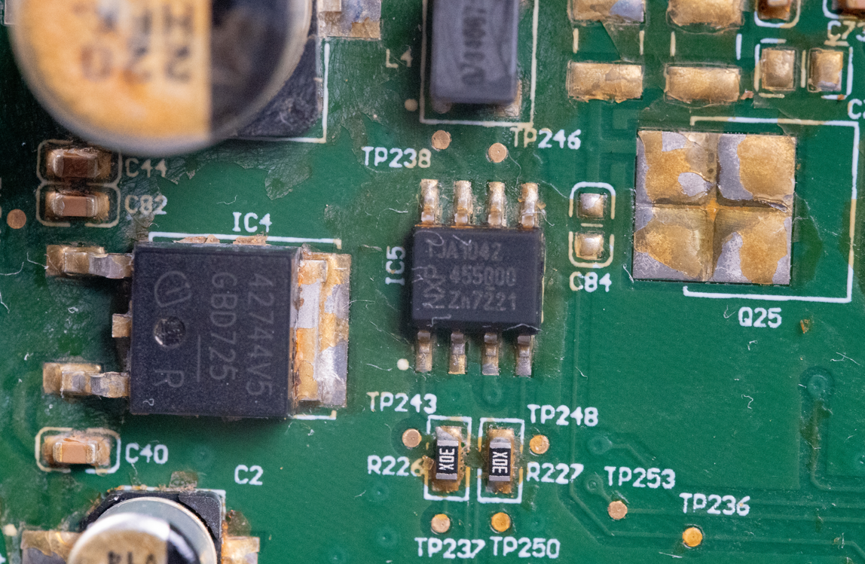

这个BMS板子也支持CAN通信，这个TJA1042是来自恩智浦的CAN收发器。

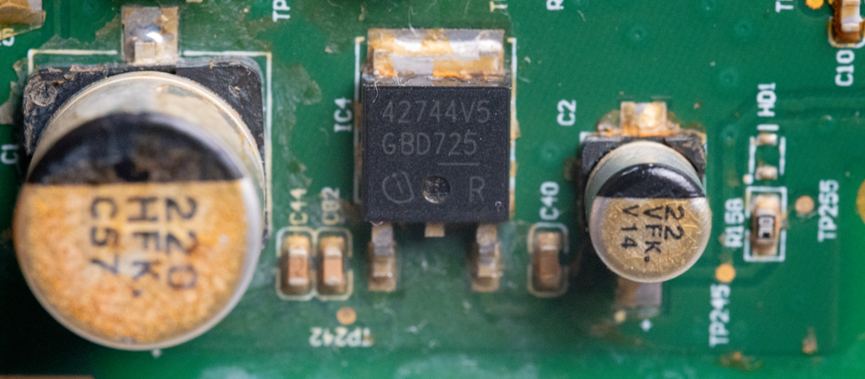

来自恩智浦的线性稳压器，型号TLE42744DV50，封装是DPAK，也叫做TO-252-2，这种封装散热可以做得很好，所以在最高输入40V、输出5V这么大压差的时候，可以做到400mA电流输出，也就是说这个封装最大散热功率可以做到14W，当然，前提是PCB板的热设计要做好。

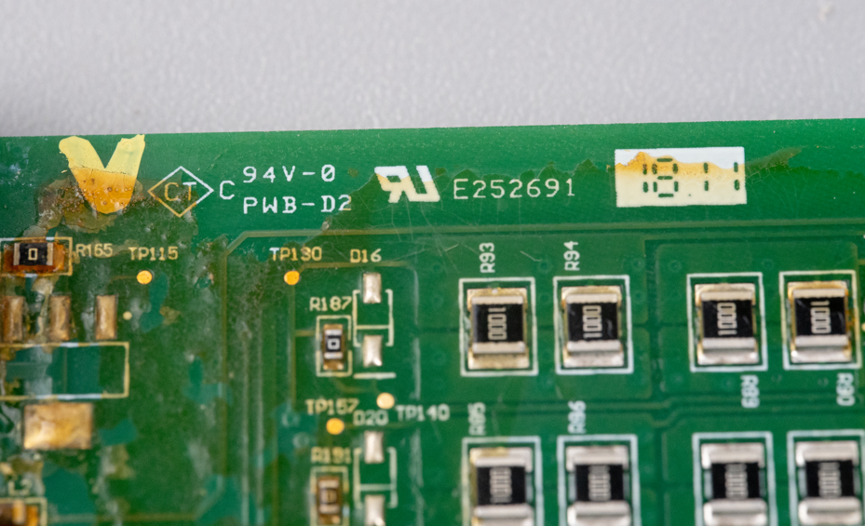

这个板子上的1811是生产周期，结合外壳上的标签，我觉得应该是18年第11周。2020年是中国半导体产业的一个分水岭，在这之前，硬件产品都喜欢使用大厂的物料，但是在这之后，越来越多的国产物料开始出现在各种领域的电路板上。
