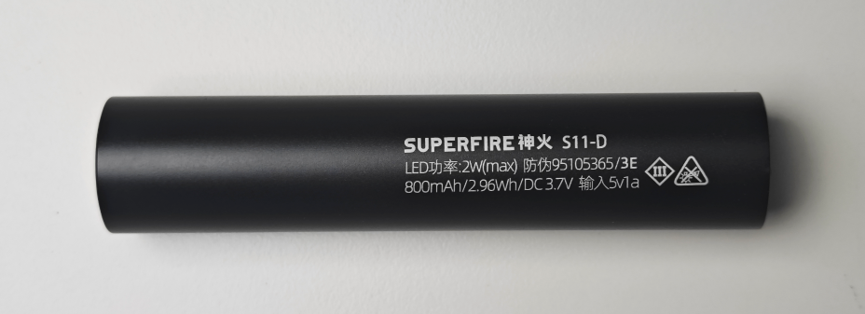

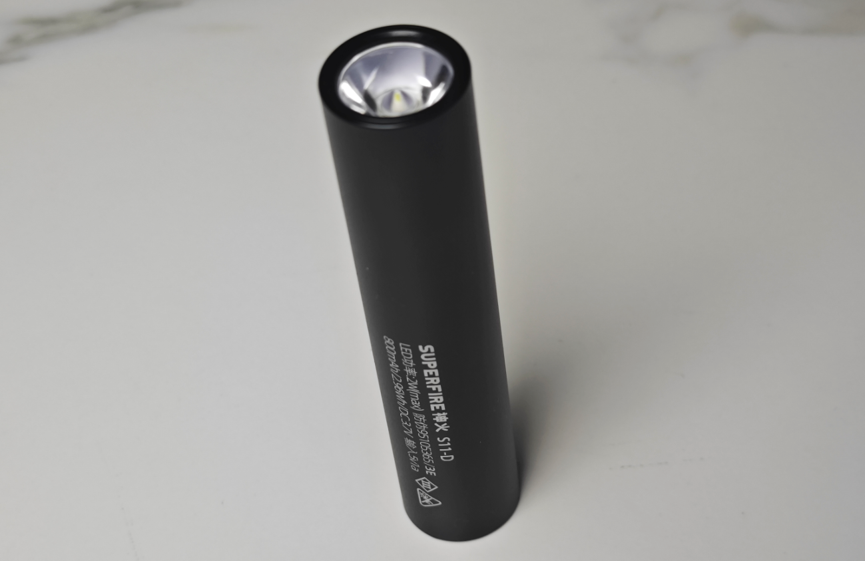

我今天给大家拆解一款手电筒。

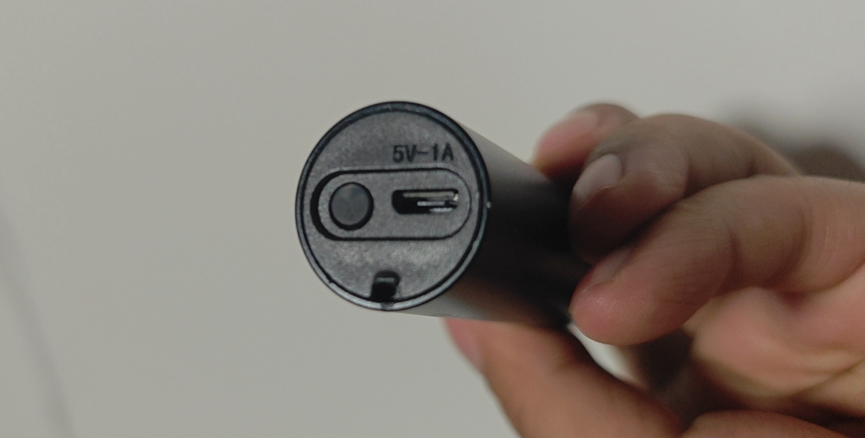

这个手电筒我观察了很久，没搞明白怎么拆解，它的开关按键、充电接口都在尾部。铝壳是一个整体，侧面并没有任何开孔。于是我揣测尾部盖板上这个小孔是拆解点。用螺丝刀插进去拉着转了好多圈，发现没有任何变化。最后只好强行拆解，拆解之后才明白这个是怎么安装进去的。

把尾部那个盖板损坏之后，才能把里面的骨架和其他配件拿出来。可以看到灯板是铝基板，下面还有一个散热铝板，透镜是通过一个塑料结构件固定在灯上的。

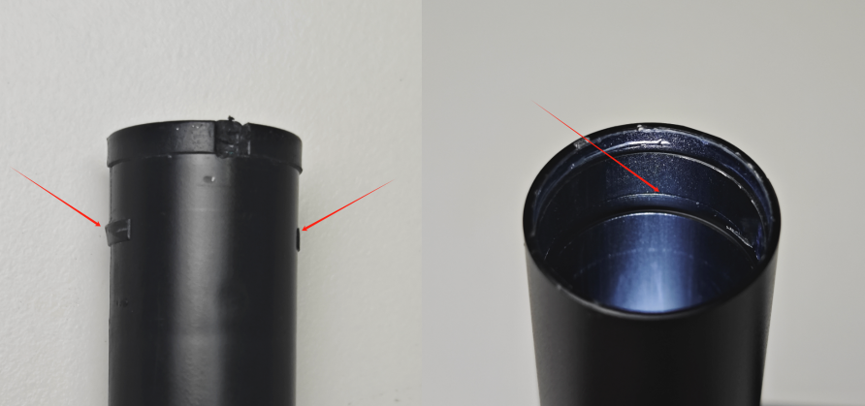

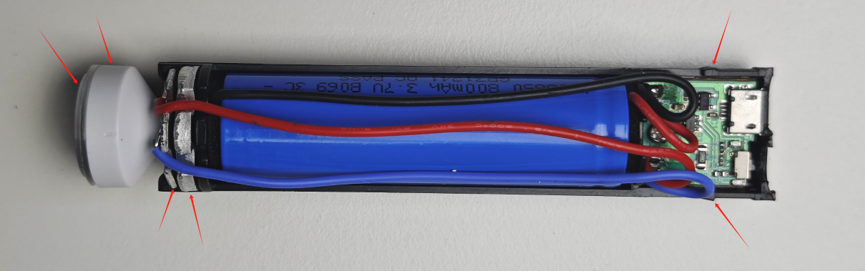

拆开之后发现，这个塑料材质的骨架上两侧有两个凸起，而且这个凸起是斜坡状的。在外壳筒体的内壁有一个环形槽。当把这个塑料骨架装配好之后，插进到铝合金材质的筒体外壳中，用力一推，这个凸起就卡到这个槽中了。

由于这个结构不能移动，而且缝隙很小，铝合金外壳不能发生大的弹性形变，所以使用上次拆解微笑鲨手电筒的手法应该是行不通的。对于这个手电筒怎么拆解，大家有好的想法欢迎留言。

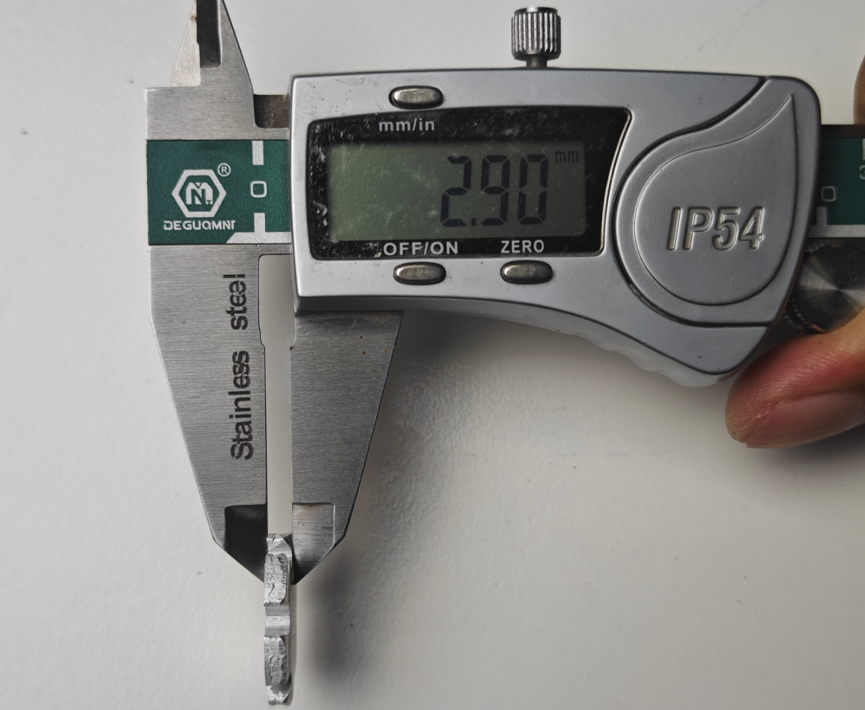

灯板后面的散热铝块厚度2.9mm。

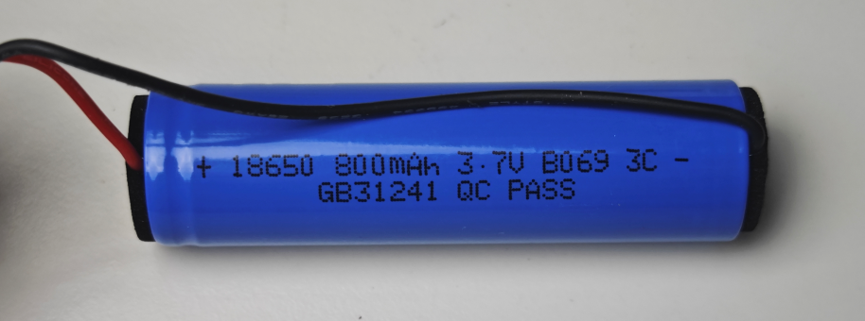

电池是18650的锂电池，容量800mAh。在电池的两端各贴了一个1.5mm厚的软垫。

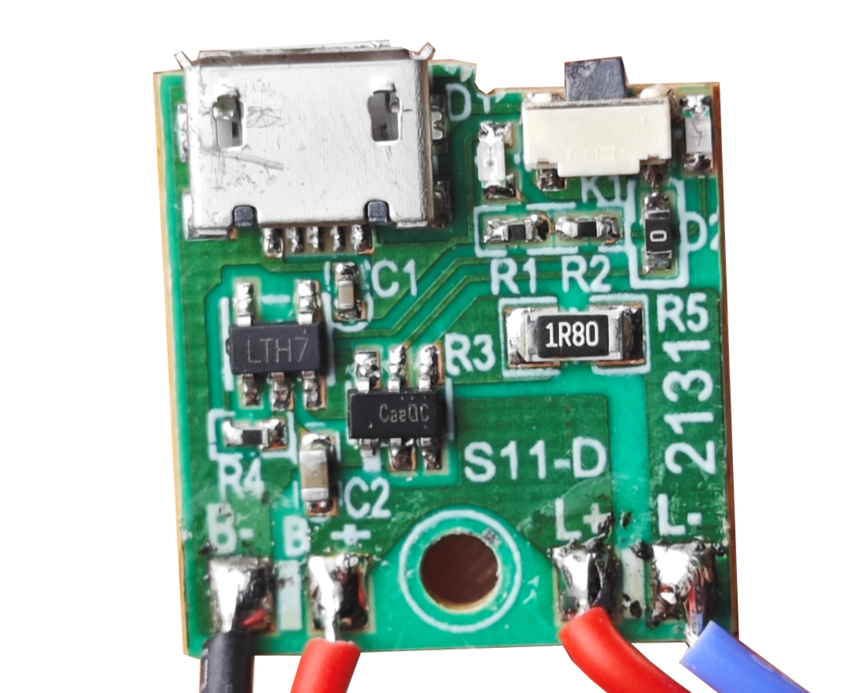

这个电路板是单层板，上面的器件比较简单，一个是锂电池充电芯片，LTH7，前面的文章中有朋友留言这个型号的充电IC的价格已经做到3分钱了。另一个是SOT23-6的，没有看出来是什么芯片，有可能是个低成本的MCU或者专用于手电筒的ASIC。这个板子上也没看到锂电池保护芯片，看起来这种低成本的手电筒都走得这个路线。

板子上左下角的红色和黑色线连接到电池。右下角的红色和蓝色线连接到了LED灯板。

充电接口是Micro-USB口。这个手电筒我买得比较早，所以接口还是这个。现在这个手电筒新版的好像是增加了USB-A口，可以当作充电宝使用，给手机充电了。

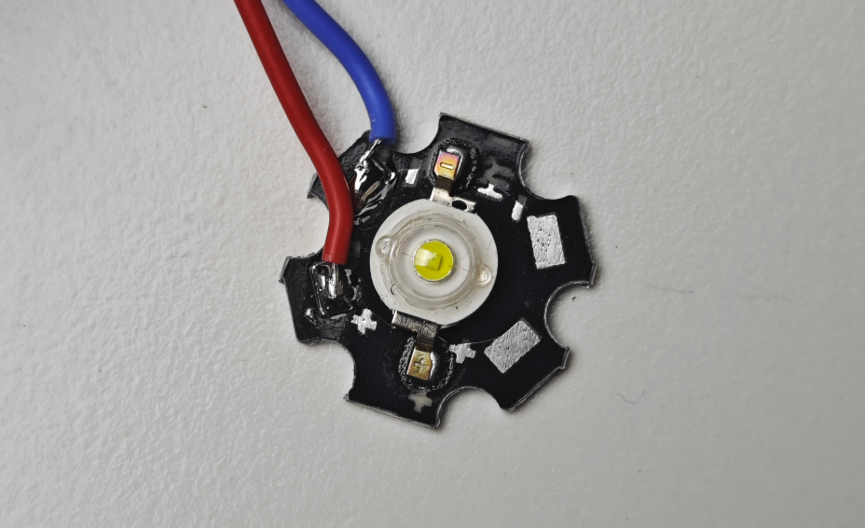

灯珠是这种单颗2W左右的圆形灯珠，焊接在铝基板上。然后通过硅胶线连接到控制板，没错，这个手电筒里电池、灯板的连接线都是硅胶材质的，质量还不错。

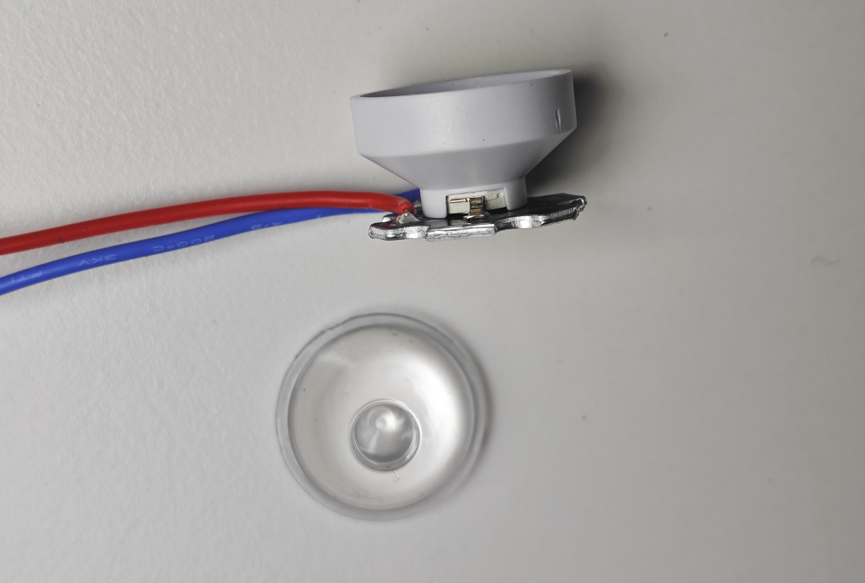

透镜和灯板是通过一个塑料的连接件固定在一起的，然后一起插入外壳筒体，就可以完成装配。

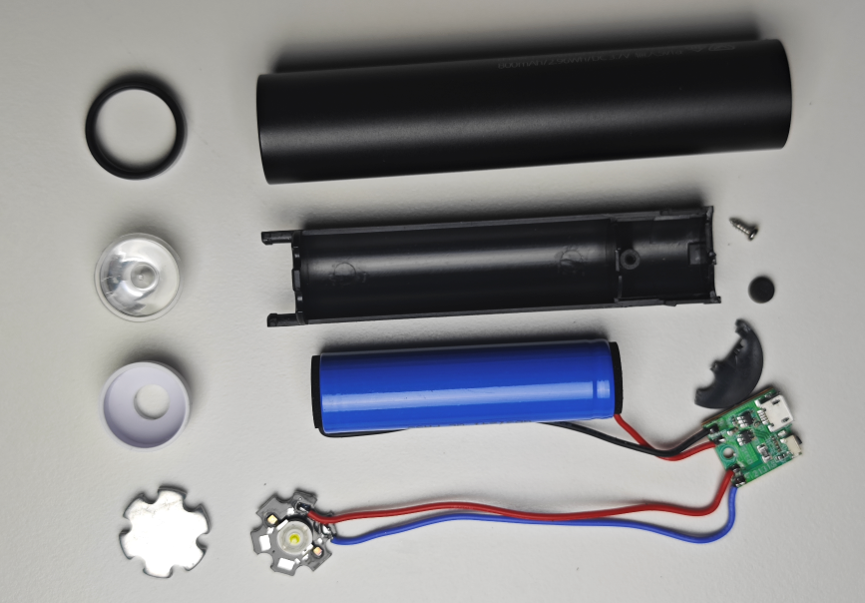

这个手电筒比较简单，里面就这些东西，来个全家福。
