邻居送我一个洁面仪，拆解看看有啥黑科技

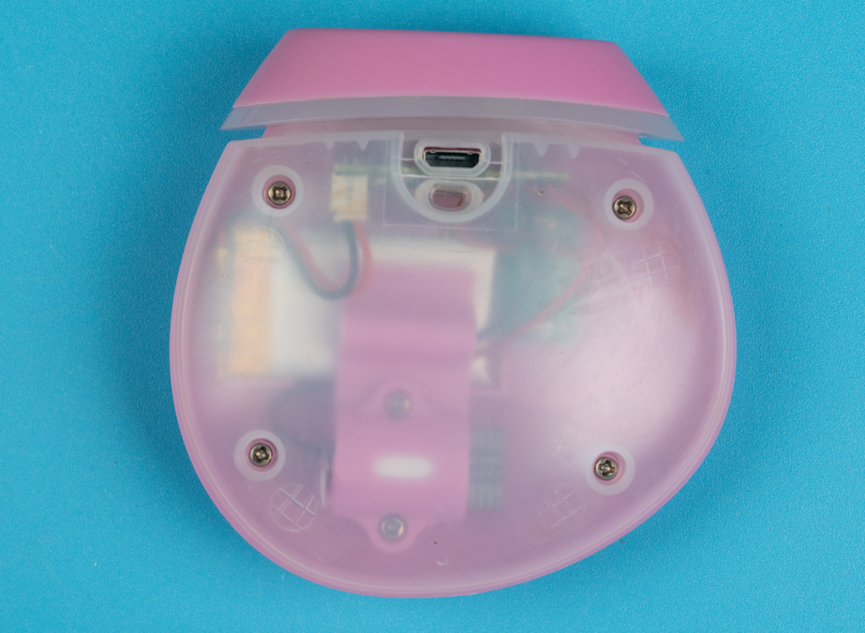

j今天拆解一个洁面仪，这是去掉外面的亲肤感的硅胶之后的形态。

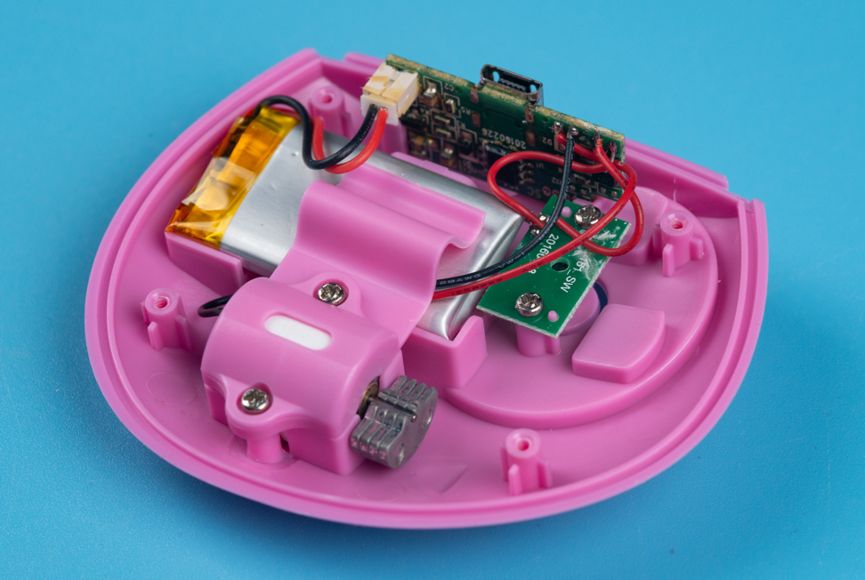

拆解之后发现里面是一个带偏心轮的直流有刷电机、一个软包锂电池、两块电路板。

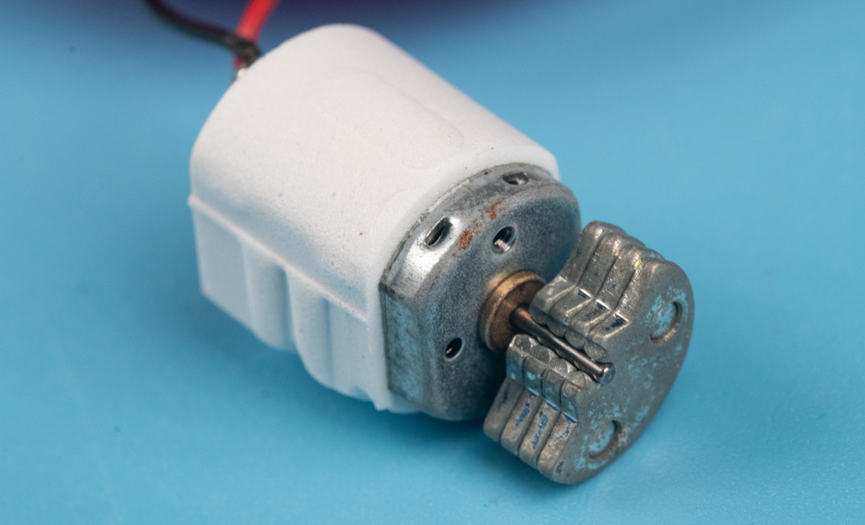

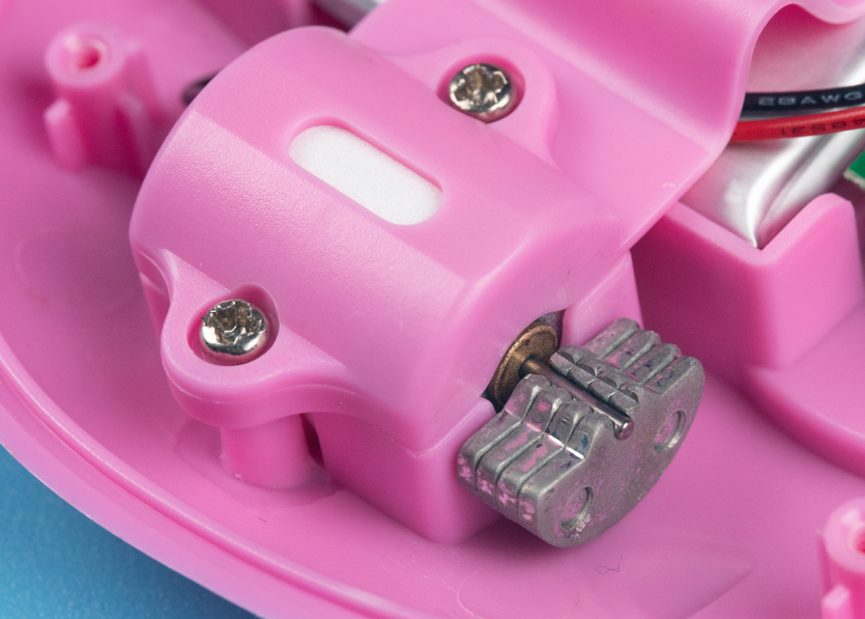

偏心轮的特写。

安装电机时为了避免电机转动时和壳之间产生碰撞，加了一层缓冲。

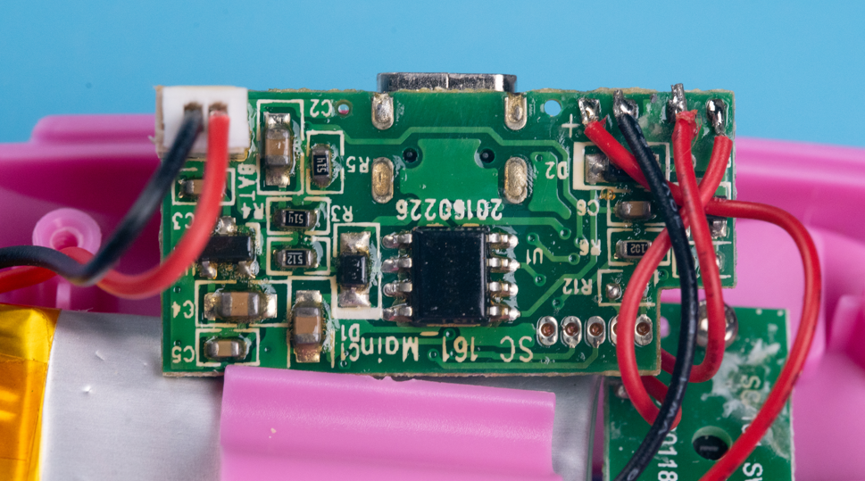

这是主控板，上面这个SOP-8的应该是个小单片机之类的。

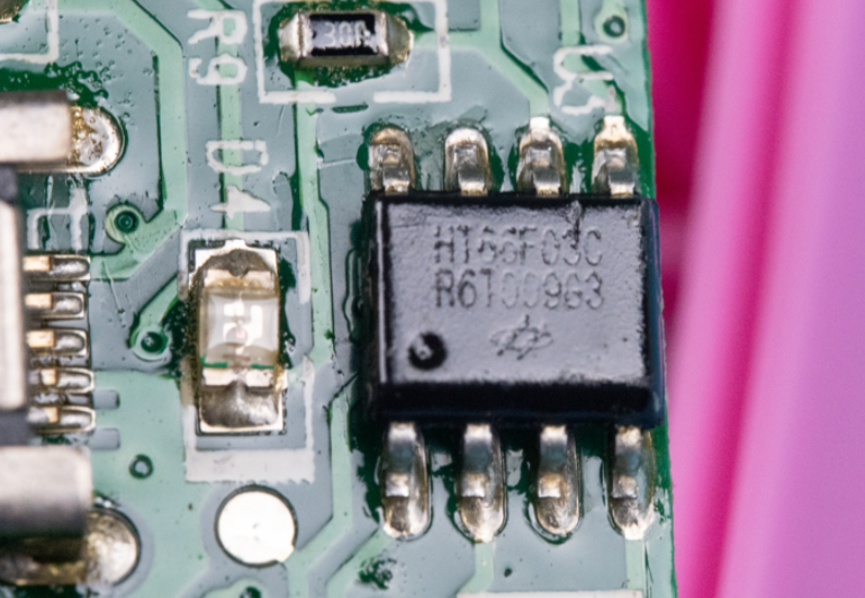

换个角度找光看看，原来是合泰（也叫盛群）的HT66F03C。这是一个内置EEPROM的增强型8-bit Flash型小封装单片机。

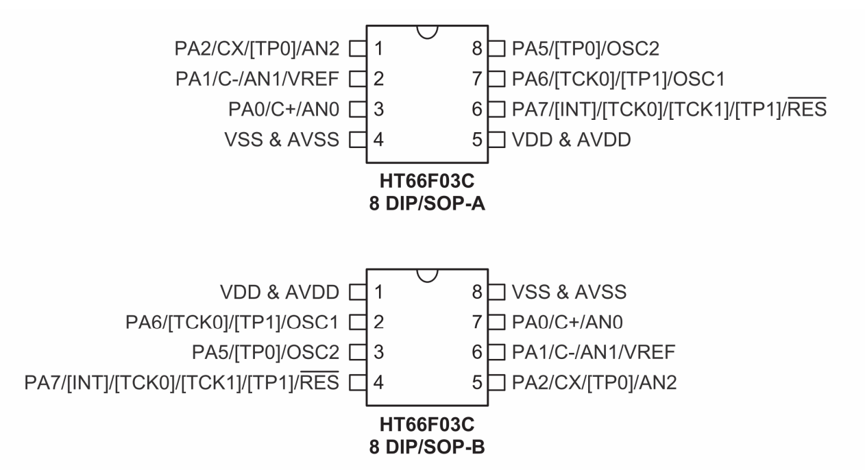

看了一下手册，同一个型号居然有两种封装，长的一样，但是引脚顺序和定义不同。

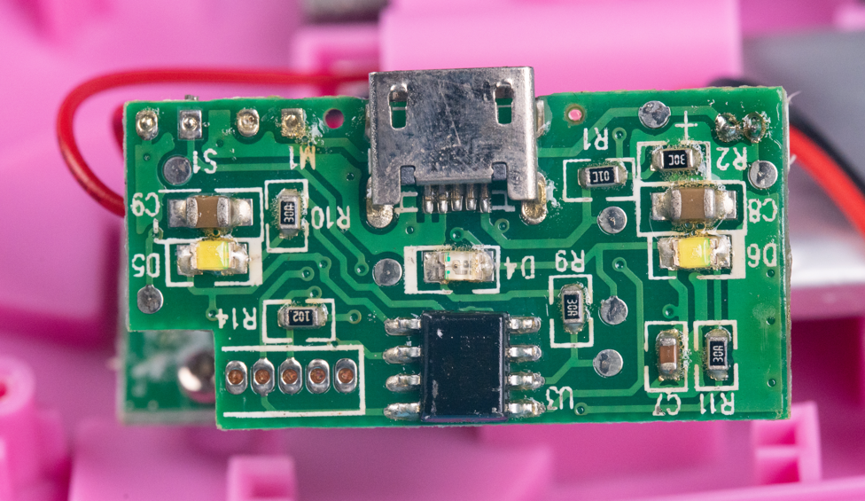

板子背面这个芯片也是SOP-8的封装，根据这个走线来看，就是驱动那个直流有刷电机的电机驱动芯片了。

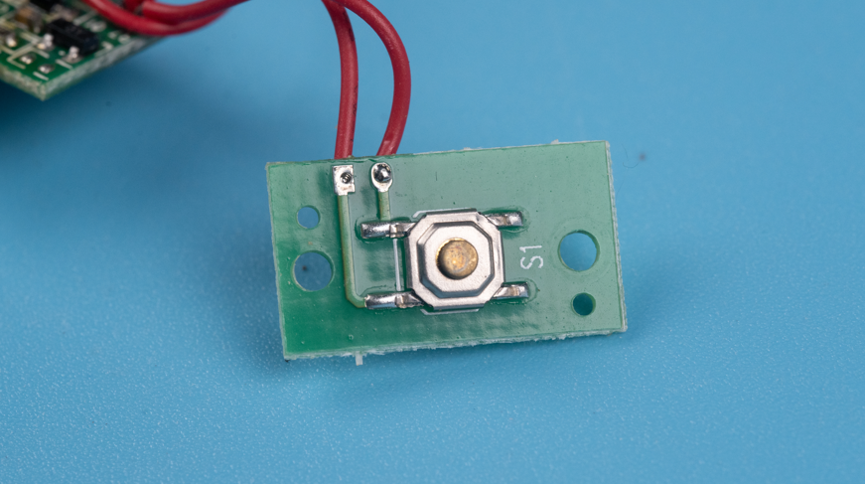

另外的一块板子非常简单，上面就一个6x6的轻触按键。

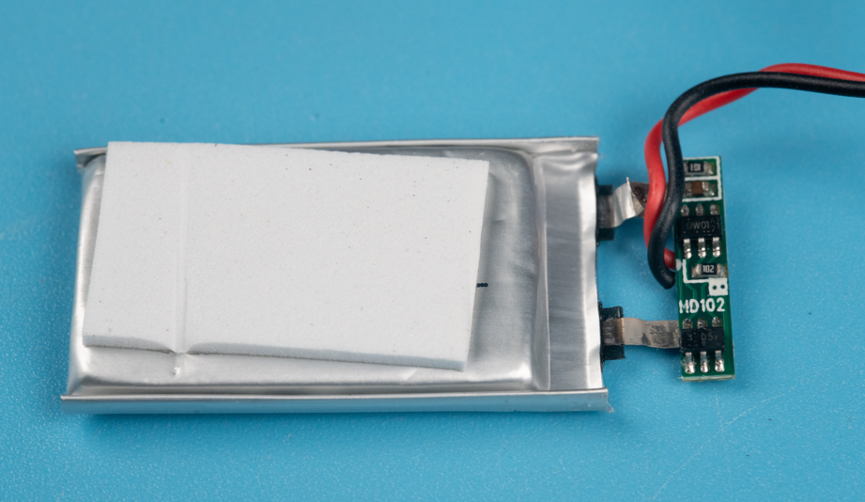

那有人就会问，为啥前面两个板子上没有锂电池管理芯片。其实这种软包电池，一般都是把保护板放在软包里面的。这个洁面仪的的电池拆开出线端的胶带就可以看到这个保护板了。

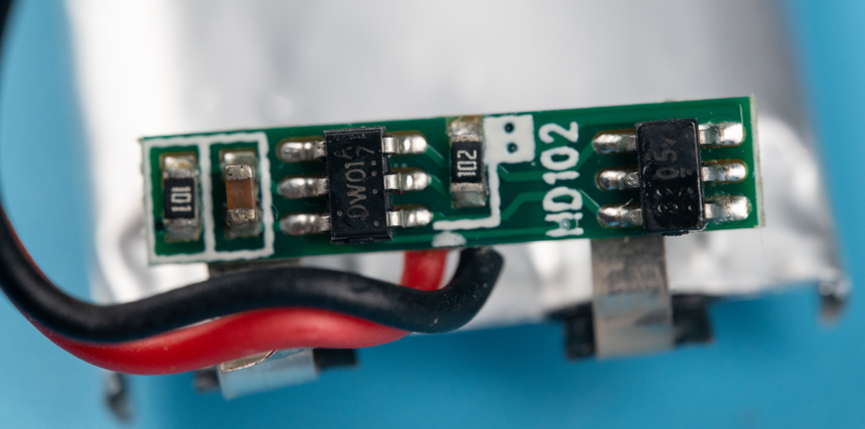

仔细看了一下，保护芯片用的也是DW01，右边的芯片是一个双NMOS。二者共同组成了电池保护电路。

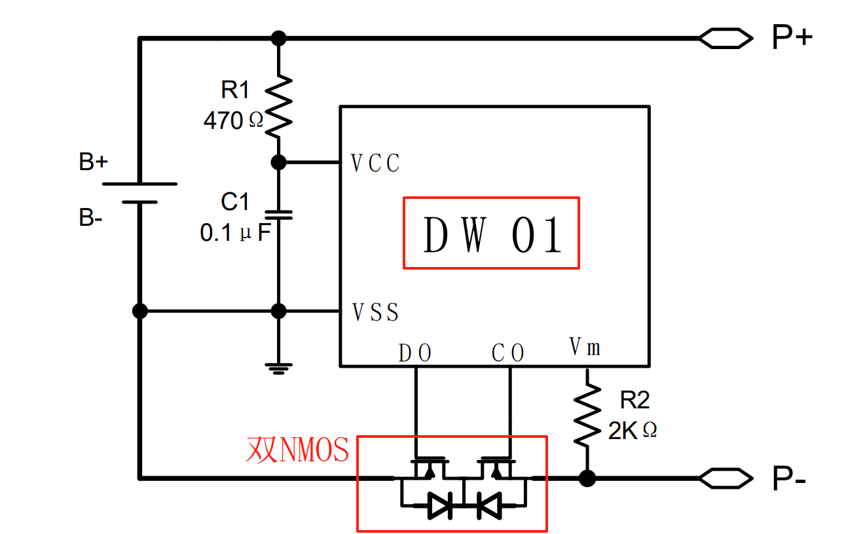

上面的锂电池保护电路板的电路就是这样的。
