锂电池充电器拆解

曾经年少爱追梦，一心只想往高飞，飞遍千山和玩水，一路飞来不容易。

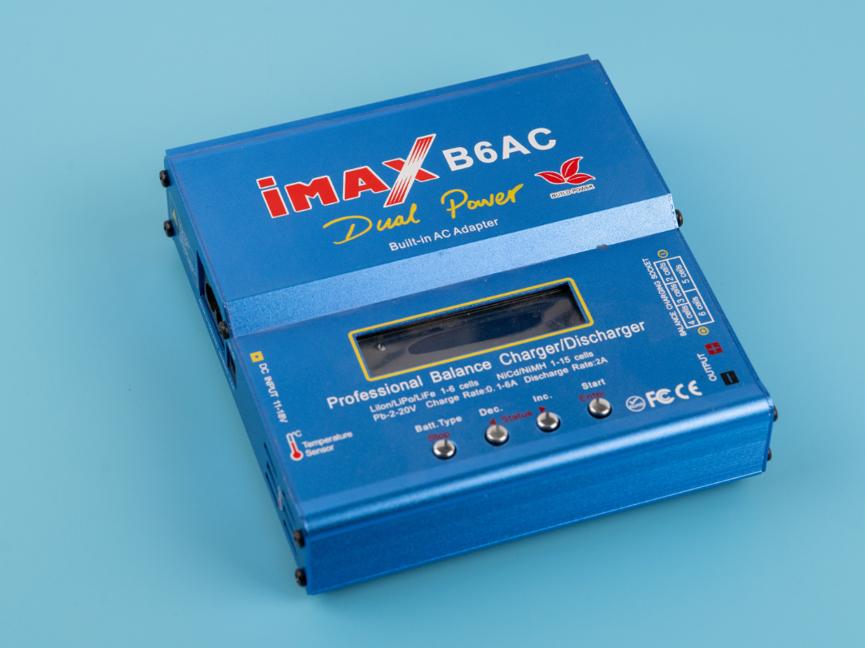

想当年我玩航模、穿越机的时候，一开始我用的还是二三十块钱的B3充电器。后来女朋友给我送了一个B6AC充电器，充电速度快了不少、玩飞机的乐趣也增加了不少。

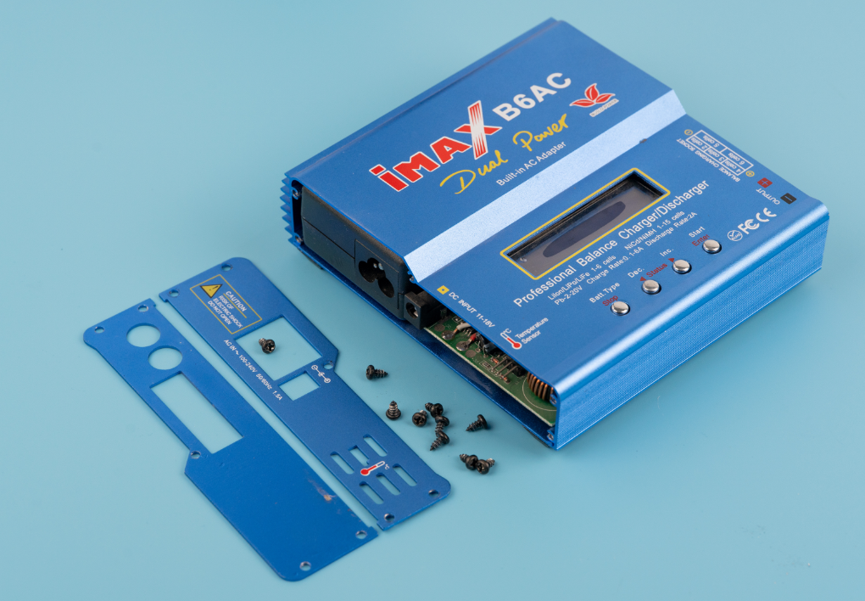

先把两侧的挡板拆掉。

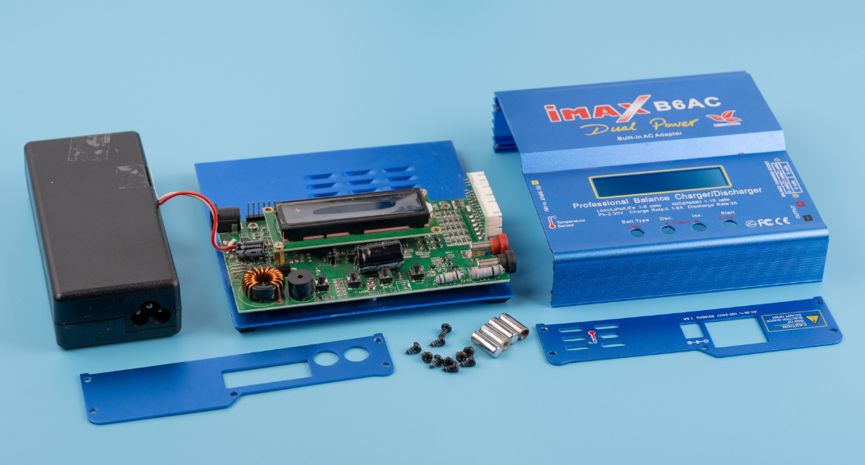

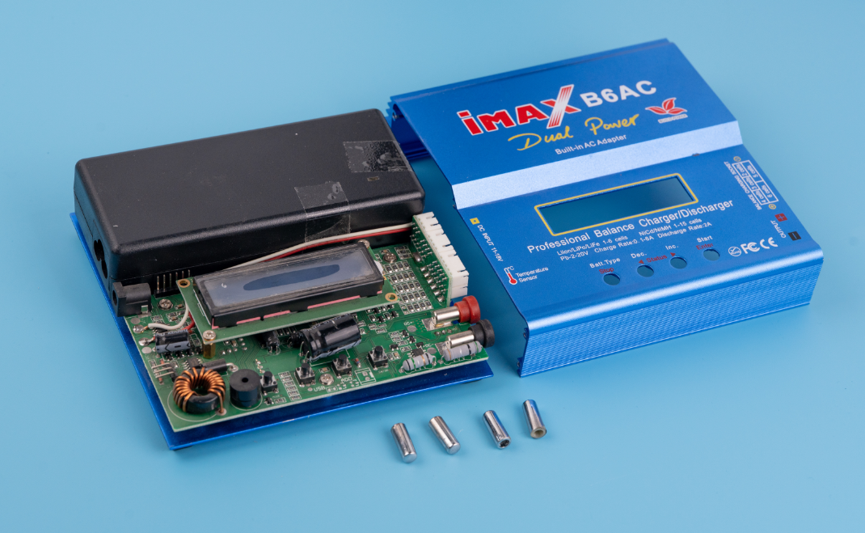

接下来可以一股脑把里面的电路板拿出来。好家伙，这里面直接塞了一个电源适配器。

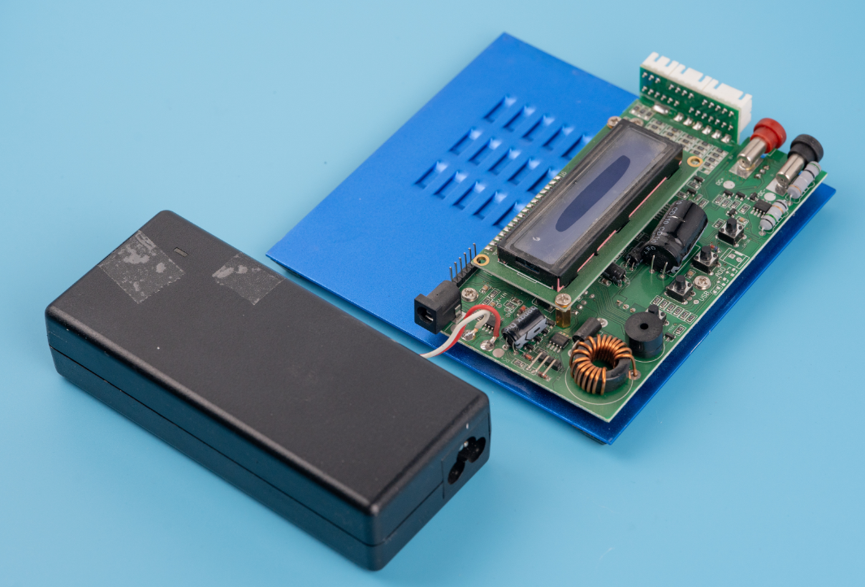

电源线是直接查到这个电源适配器的，适配器的输出给电路板，作为充电输入电源。真是简单粗暴的好设计啊。

电路板使用螺丝固定在底部的铁壳上。

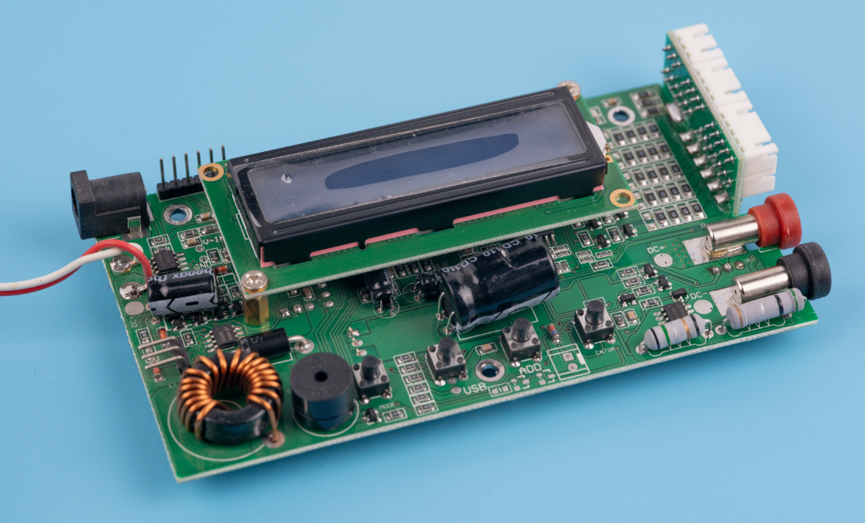

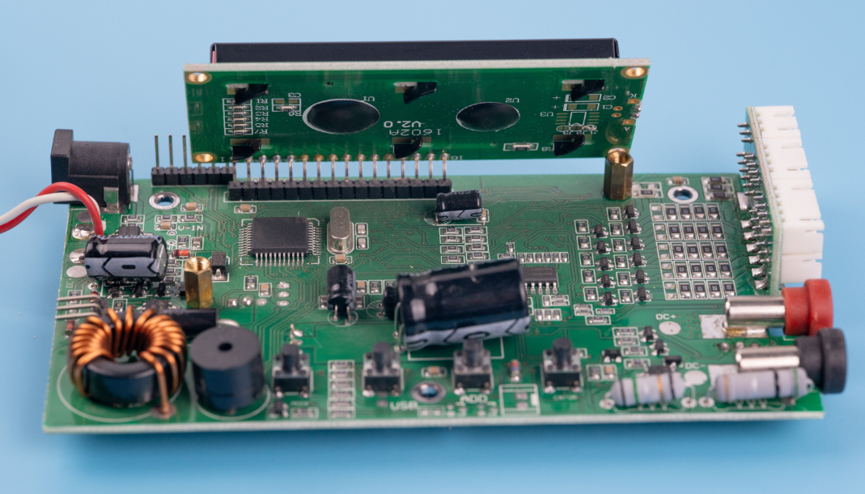

拆下板子，可以看到整体设计还是很精简的。

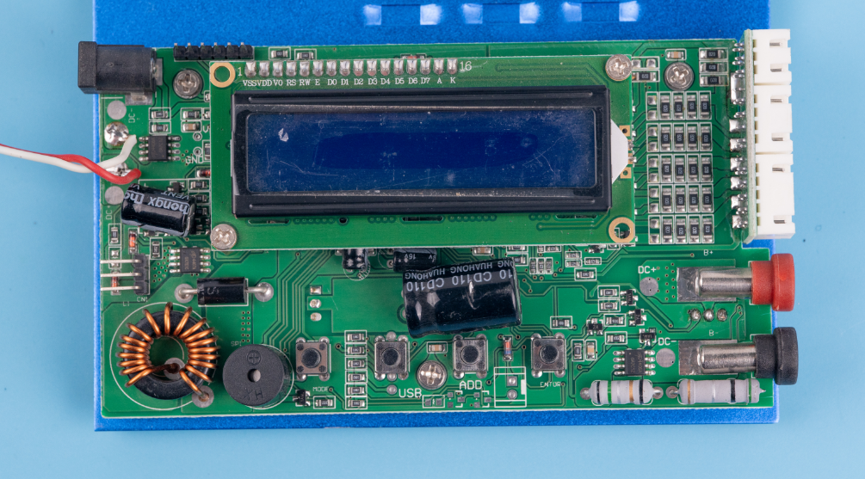

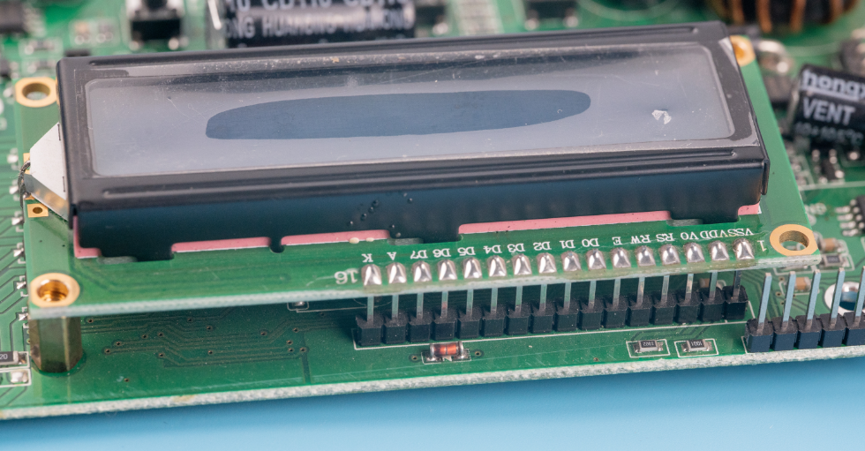

12832屏幕是通过排针焊接在底板上的。

直接掰起来看看底部电路板上都有什么。

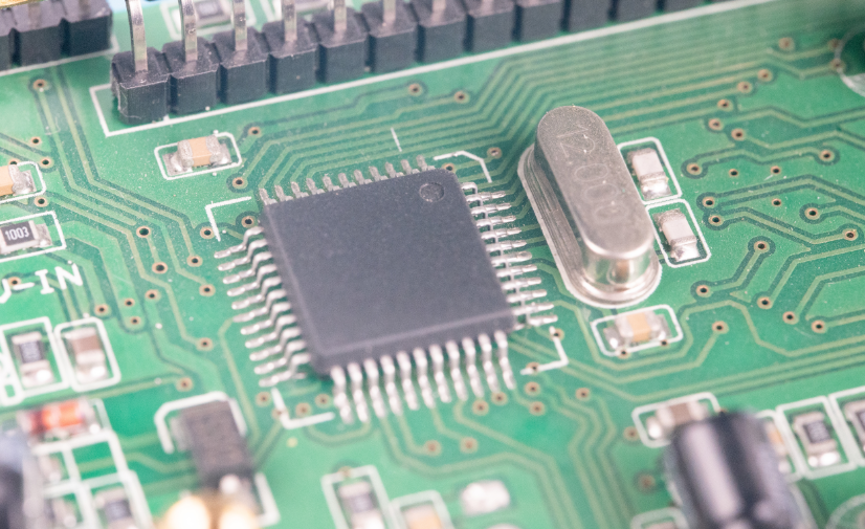

一颗没有丝印的单片机。

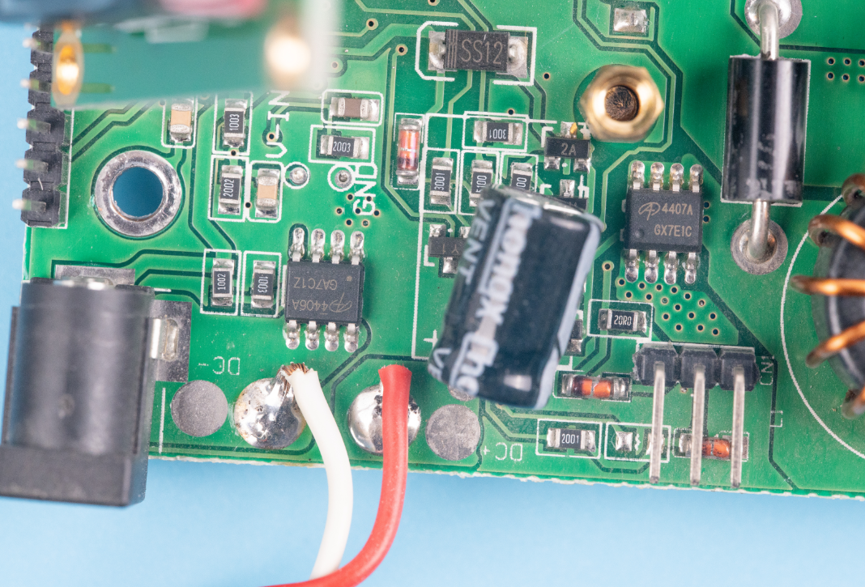

电源入口处有一颗MOS管，型号是AO4406A。

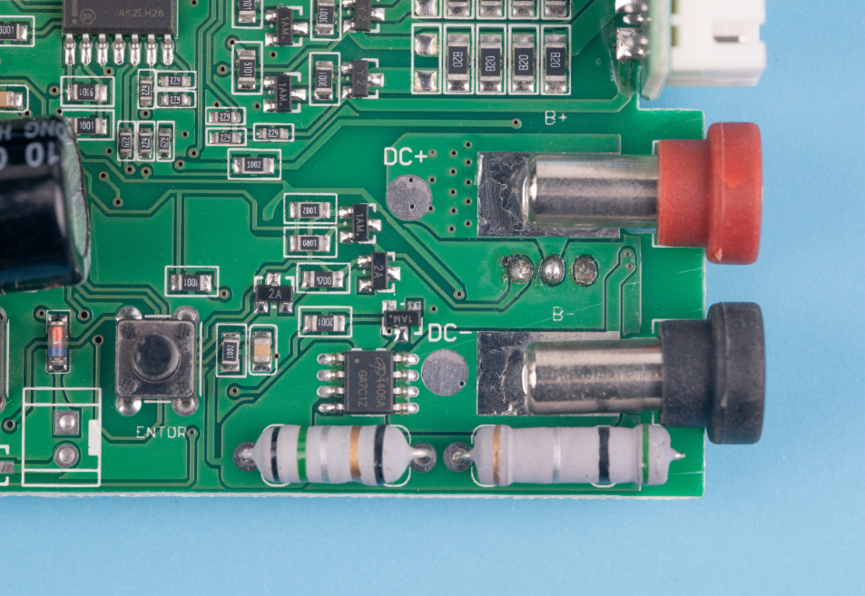

充电输出口上也有一个AO4406A，另外还有两个功率电阻，这两个电阻是用来给锂电池放电的。

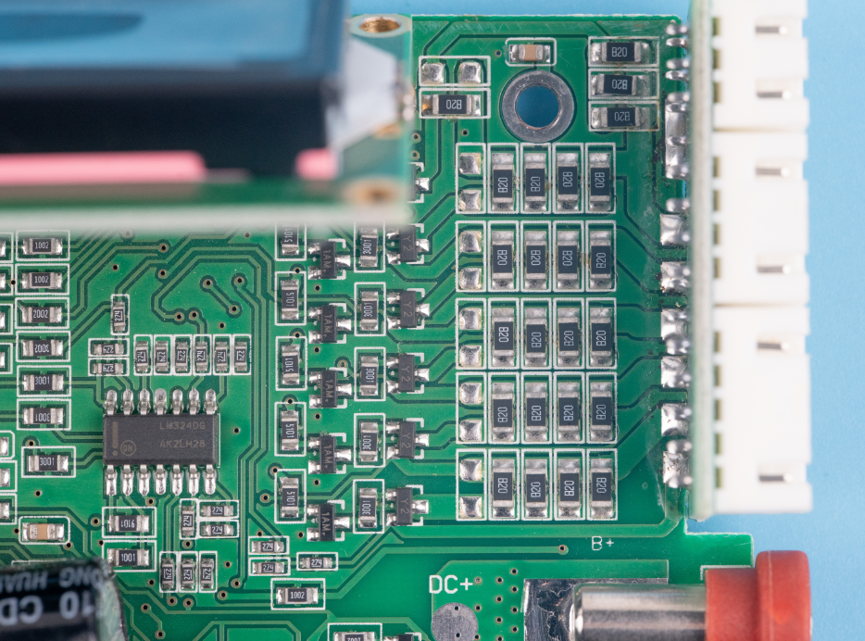

电芯电压检测口细节。

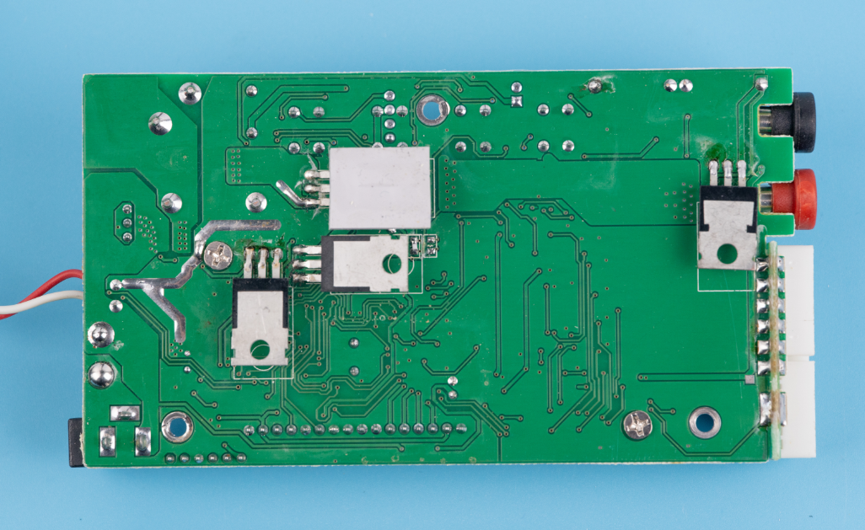

板子背面还有几个功率开关管。

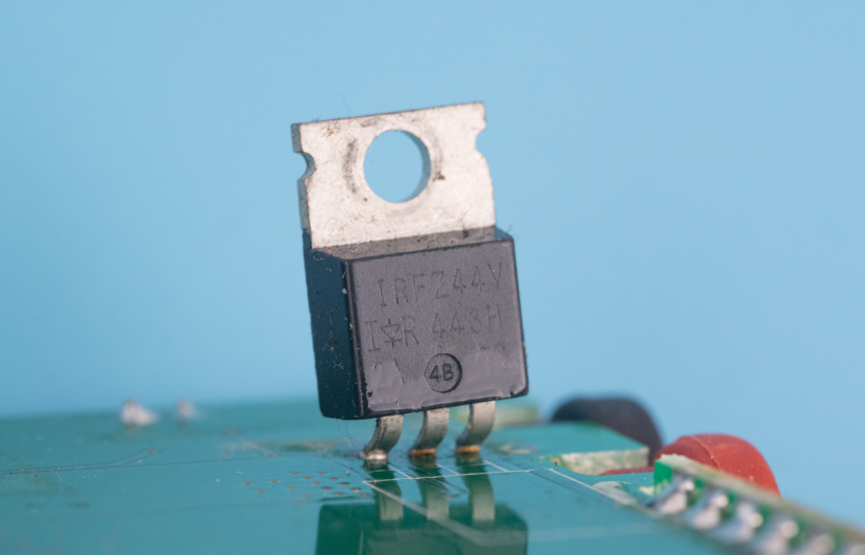

IRF244V，N沟道，耐压:250V，电流:8.8A。

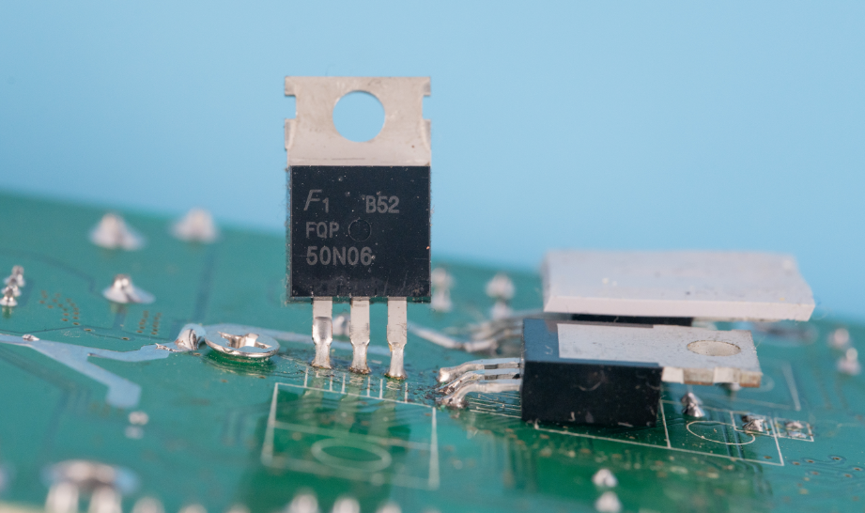

FQP50N06，N沟道，耐压:60V，电流:50A。

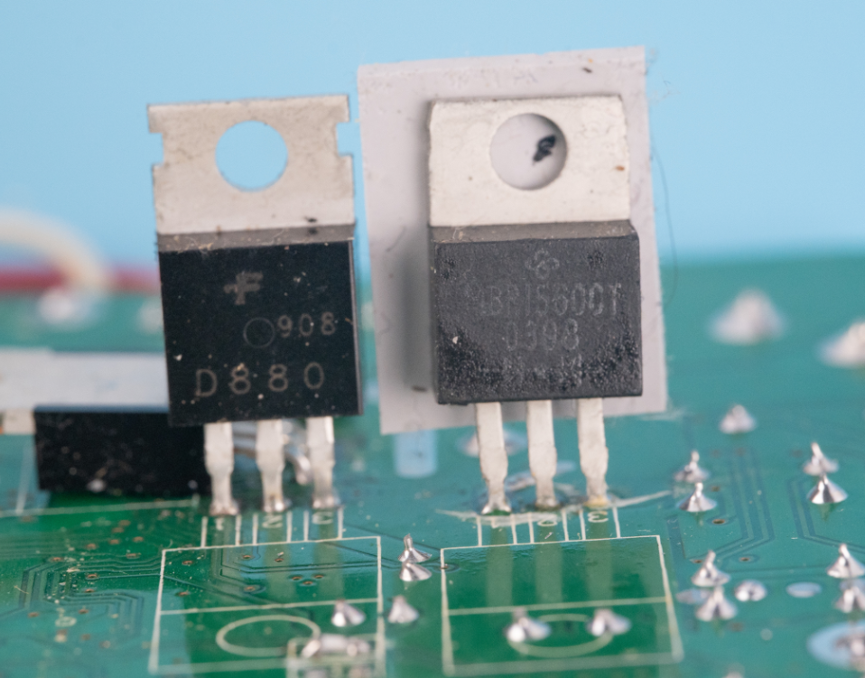

D880是一颗NPN型功率三极管。右边的看不清具体型号了。

以上是整个B6AC锂电池充电器全家福。
