小霸王SB-123镍氢电池充电器拆解

今天拆解一个充电器，型号是小霸王SB-123。名字居然起个充电宝，我估计这个产品卖的时代，是不是还没有充电宝这个产品呢？

四个电池充电仓位，可以兼容5号和7号充电电池进行充电。每个充电仓位对应一个指示灯。

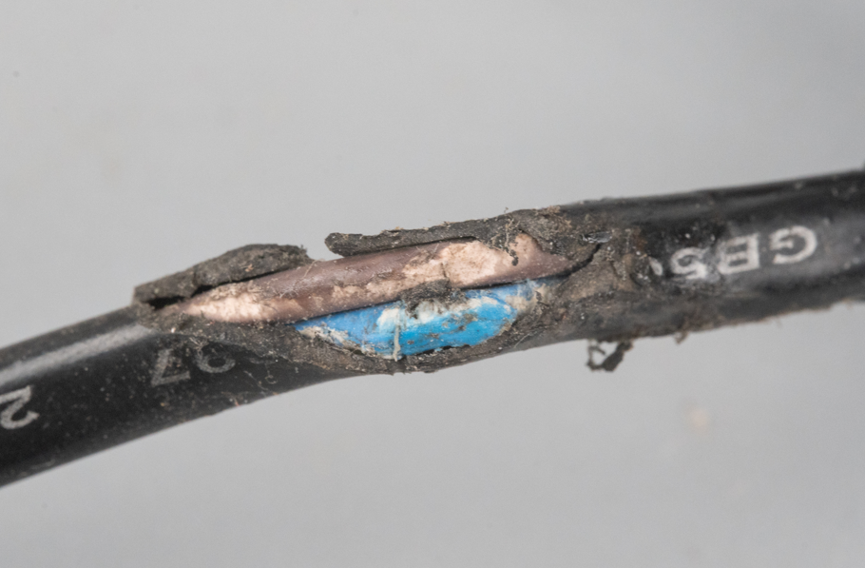

发现线皮有破损痕迹。

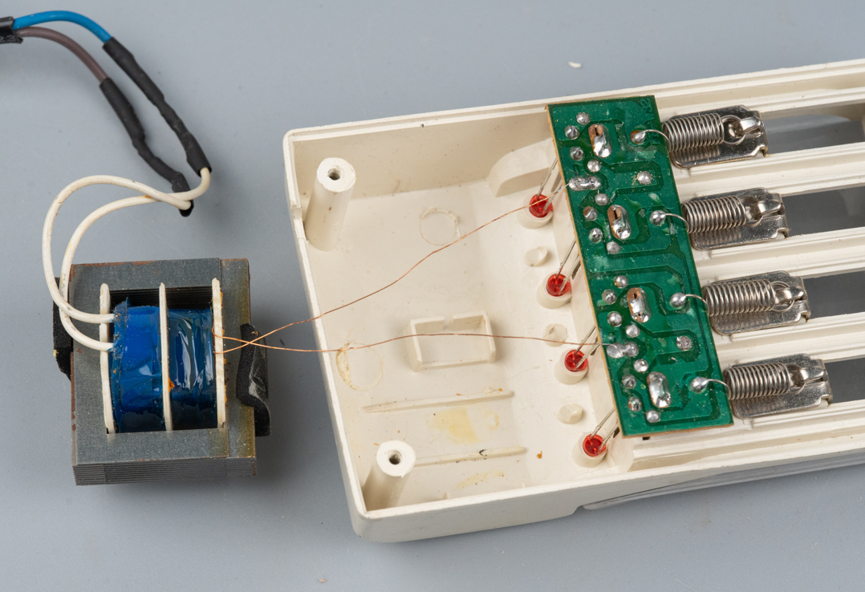

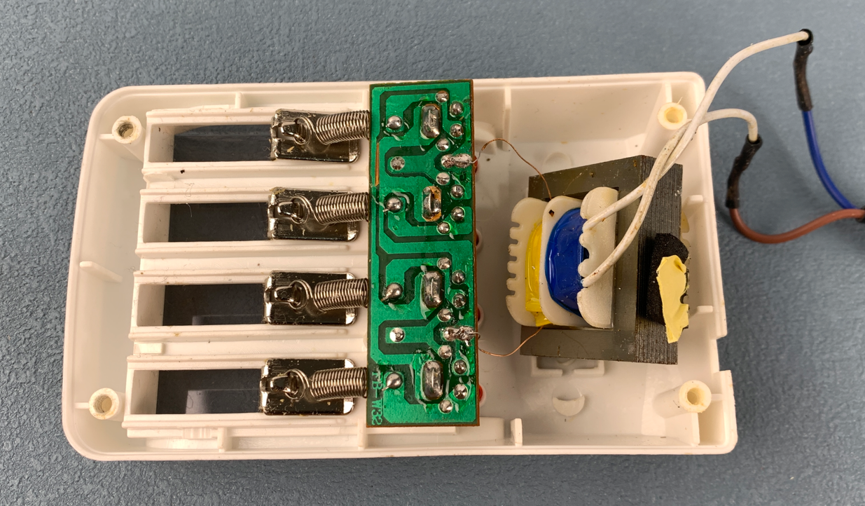

开始拆解。内部用了个变压器降压之后给到电路板。

从变压器到电路板的两根漆包线很细。

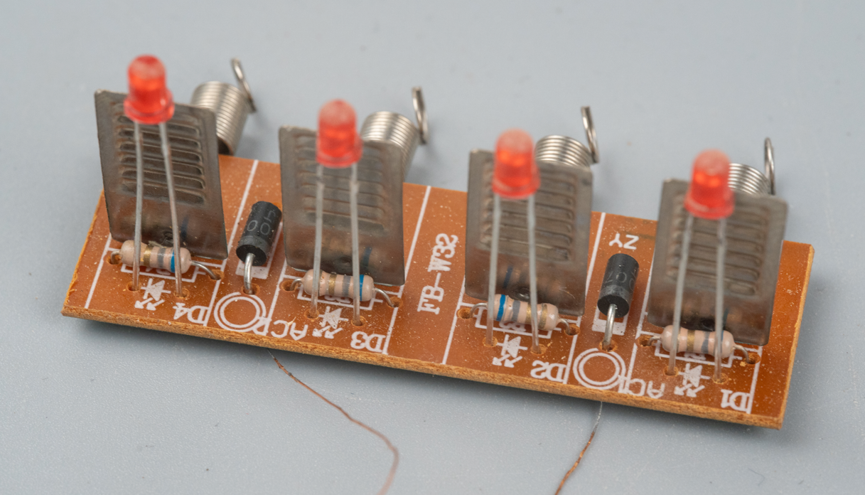

用的是单面板。电路板正面是插件器件，只有两个整流二极管。另外，每路充电指示用了一个发光二极管和一个电阻串联进行指示。

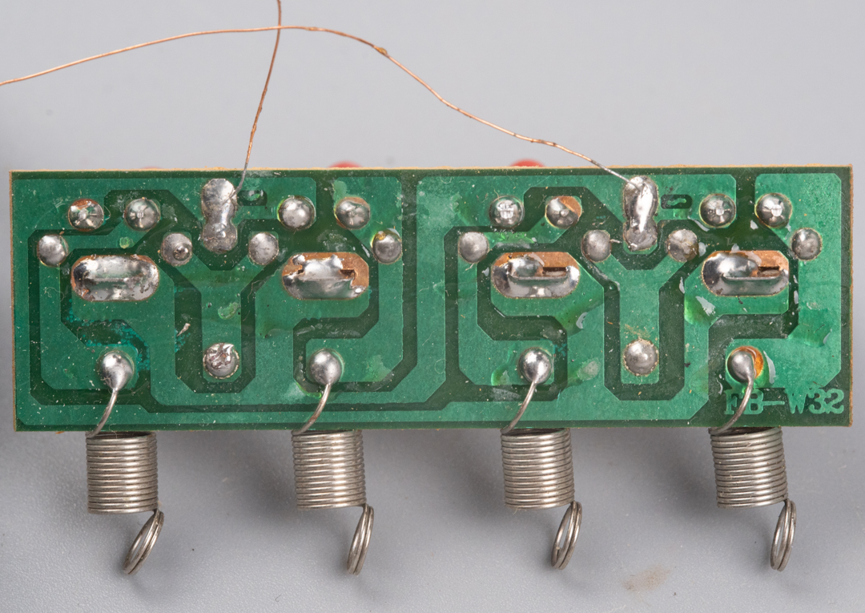

电路板背面是插件器件的焊点。

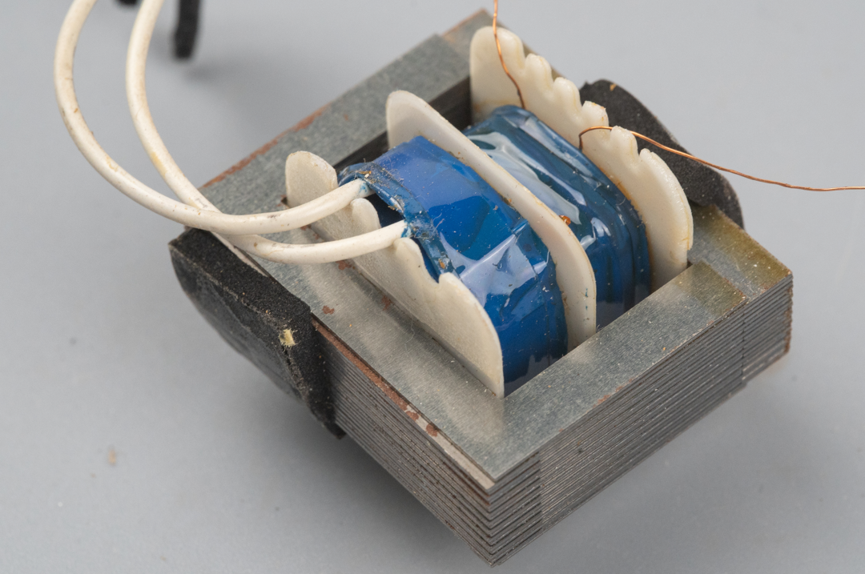

变压器特写。

我以前也拆解过两个镍氢电池充电器，一个是和这个几乎一样的。

另是索尼的BC-CS2B，这个做工用料看着不错。

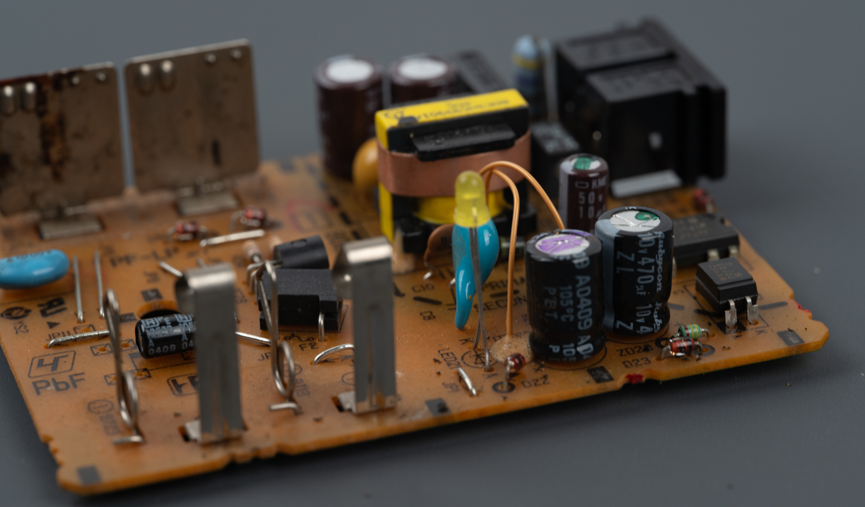

用的也是单面板，这一面是插件。

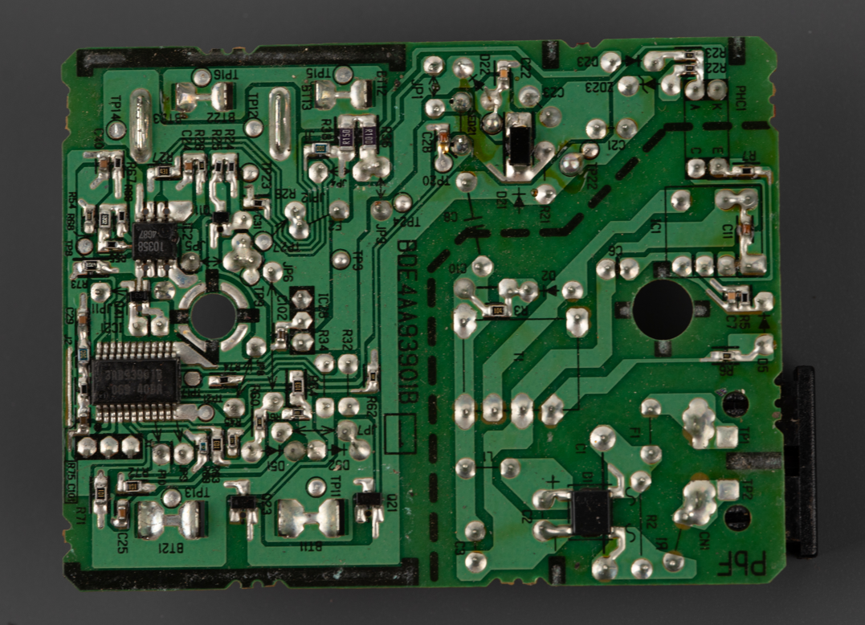

另一面是贴片器件和走线。高压区域和低压区域有明显的分割。
