蒙迪欧按钮模块拆解

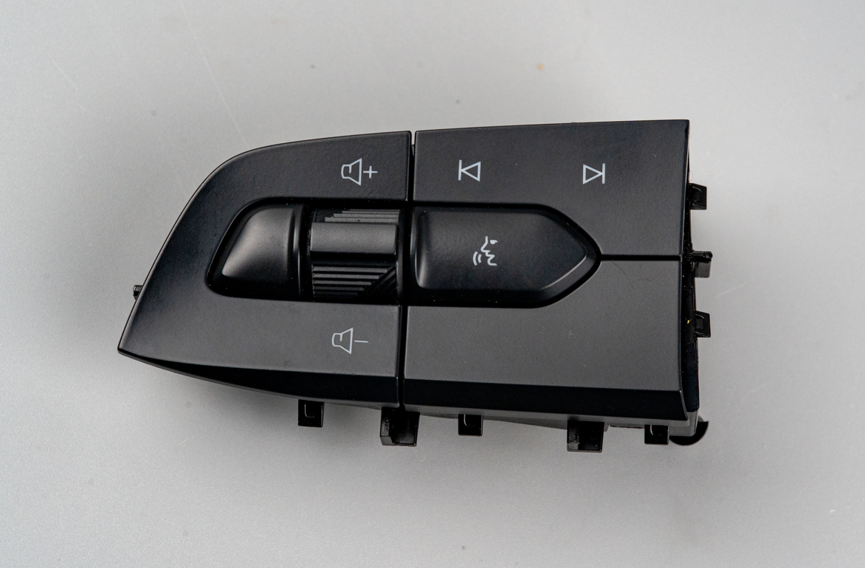

这个时方向盘上的多功能按键模块，用来调节音量大小和上一首下一首。不得不说这种汽车电路模块的塑料外壳表面处理的确实不错，摸起来手感非常好。

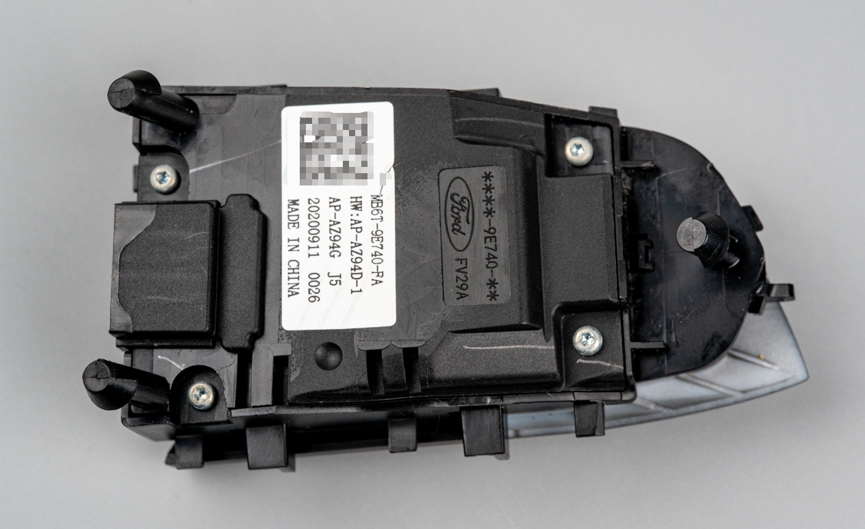

模块背面有产品的信息，这是福特蒙迪欧上面的。

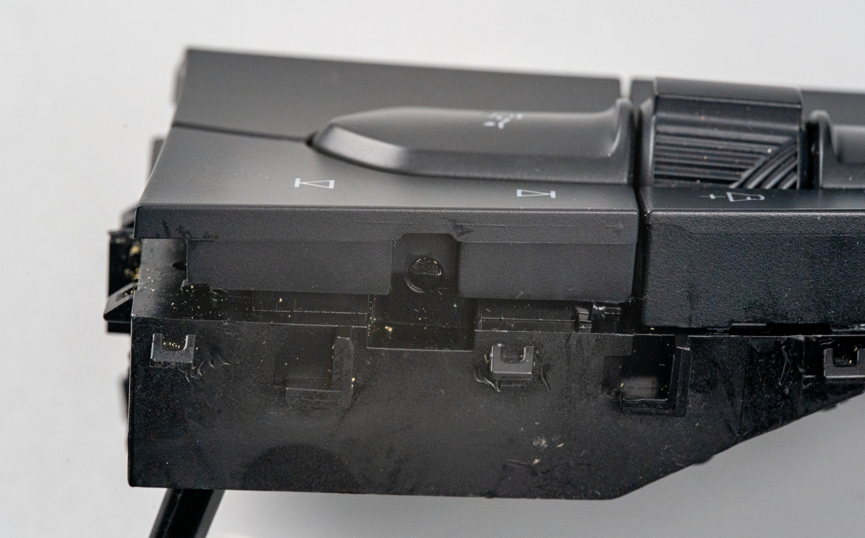

上一首和下一首这两个按键，其实是一个实体按键，采用了跷跷板结构，中间是一个轴。

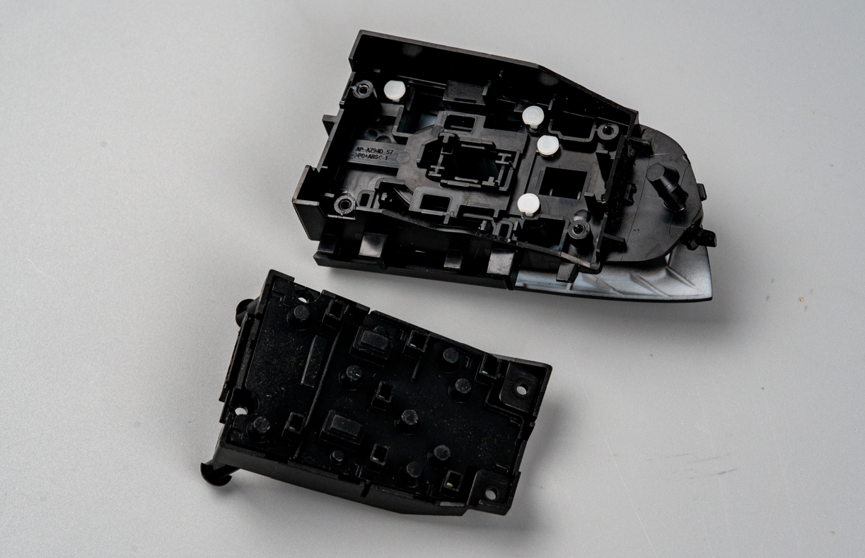

前后盖通过卡扣结构固定，没有使用任何螺丝。

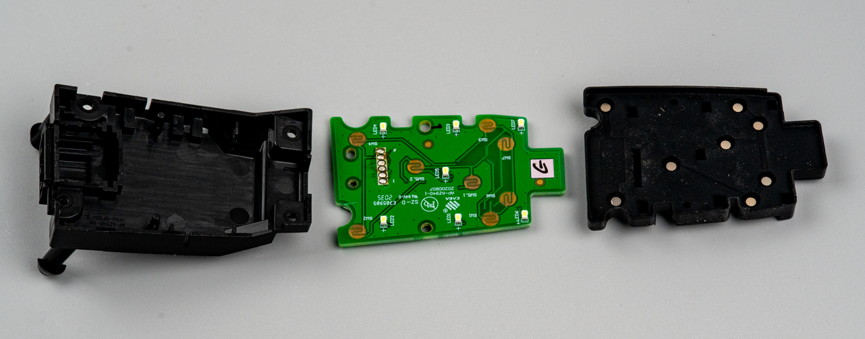

这是电路板，看起来是不是贼简单。

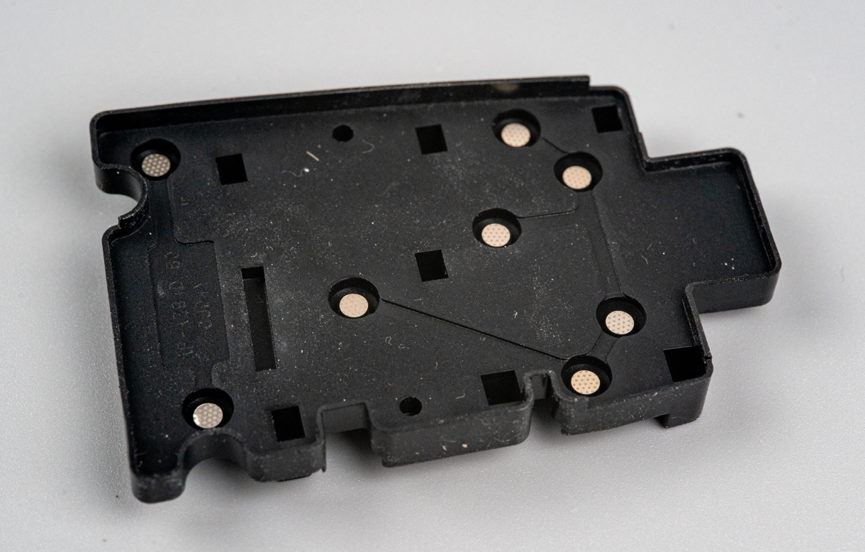

硅胶按键膜上面的按键底部好像不是之前常见的碳油工艺，而是贴了一个金属导电膜。

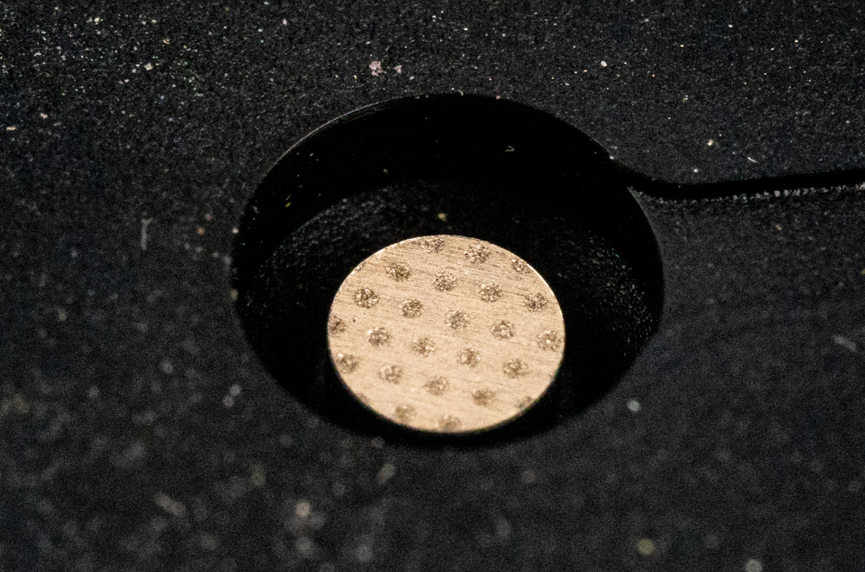

金属导电膜特写。

看看电路板，好家伙，上面怎么有焊接过的痕迹？看来这模块我不是第一个拆的啊，晦气。

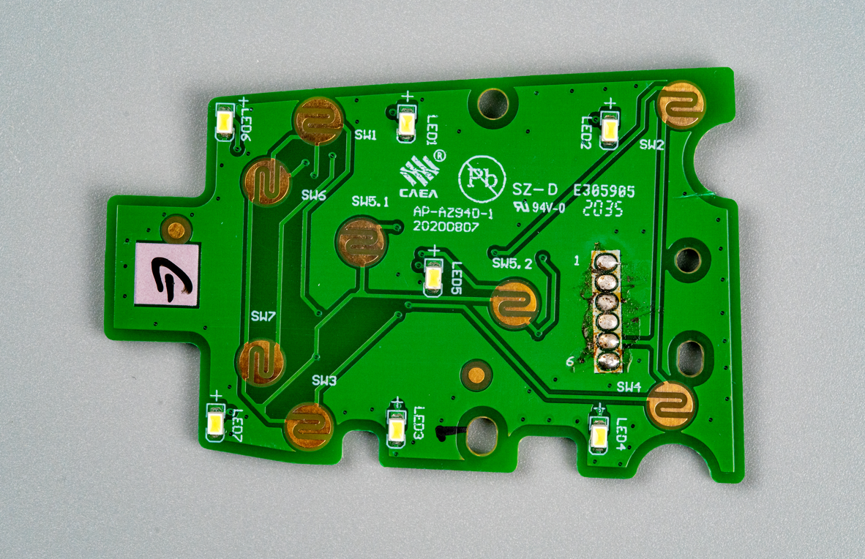

板子正面是按键和LED指示灯。正常汽车启动之后，这些灯都是亮的。

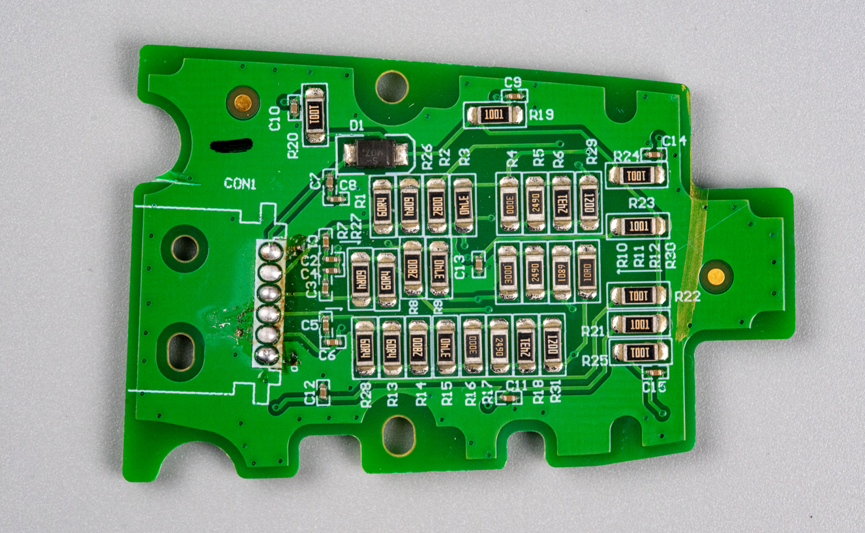

再看看背面。好家伙，这么多电阻。居然是采用了电阻分压，ADC采样的方案，通过这样的方式可以减少IO的使用。这种操作我之前做项目的时候也用过，那时是为了节约成本啊，一个IO可以处理4个按键，省下来的都是给老板的劳斯莱斯碎片。没想到在汽车电子里也能见到这种操作。

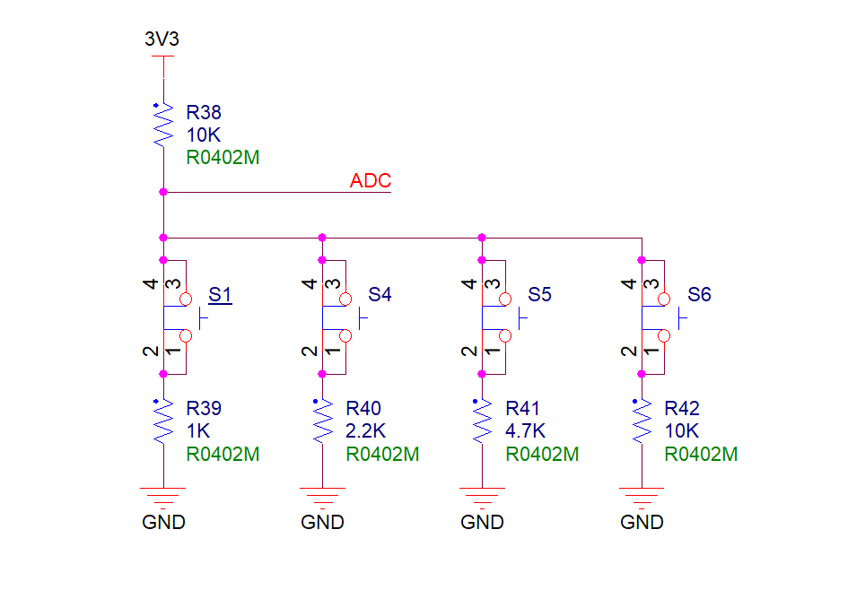

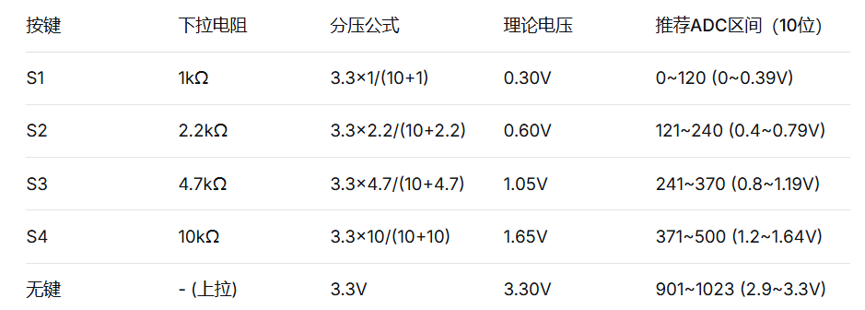

简单画了一个原理示意电路如上。其中电压和按键的对应关系如下表：

这是代码：

#define KEY_NONE  0

#define KEY_S1    1

#define KEY_S2    2

#define KEY_S3    3

#define KEY_S4    4

int read_adc_key() {

   int val = read_adc();       // 0~1023

   if (val < 120) return KEY_S1;

   else if (val < 240) return KEY_S2;

   else if (val < 370) return KEY_S3;

   else if (val < 500) return KEY_S4;

   else if (val > 900) return KEY_NONE;

   else return KEY_NONE;       // 中间值视为无效（噪声或两键齐按）

}

当然，实际使用时还需要考虑两个按键、三个按键、甚至四个按键同时按下的电压采集，并通过合理的取值来实现类似滤波的效果。

关于汽车电路这边拆解的也不少了，今天这个确实比较简单，不过也是首次看到在汽车电子上使用了节省成本的方案。大家还想看什么模块的拆解，可以留言区发出来。
