360胎压传感器拆解

其实我之前已经拆解过一次360传感器了，但是这次朋友又寄了一个。那就继续拆解。

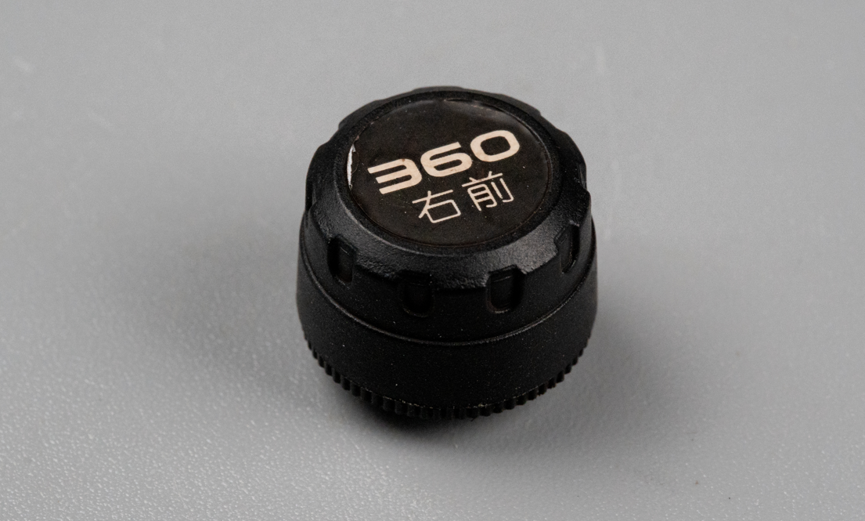

这次拆解的是右前。

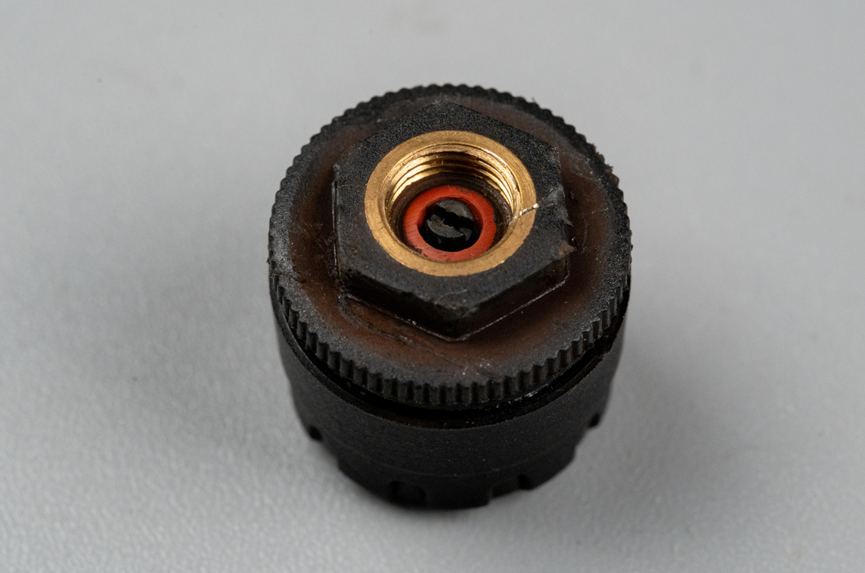

这个是拧在气门芯上的螺纹。

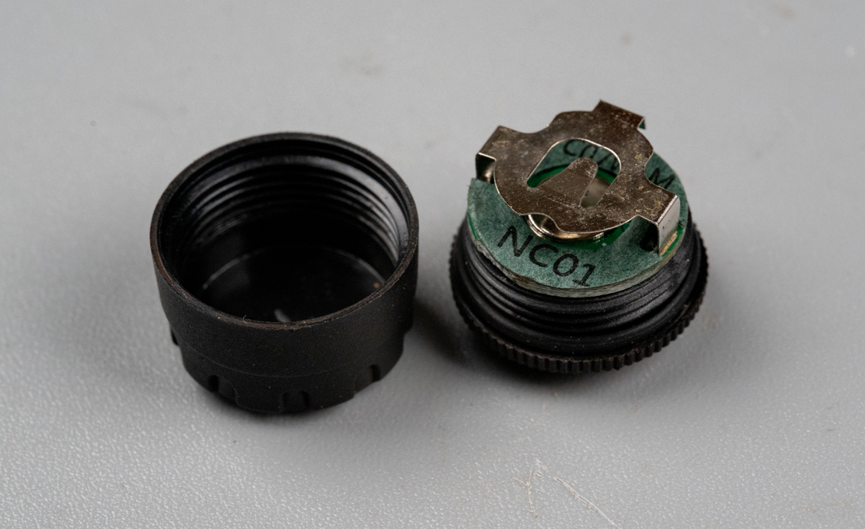

拧开盖子发现里面的纽扣电池已经被拆掉了。在纽扣电池和电路板之间有绿色的青稞纸，用来绝缘。

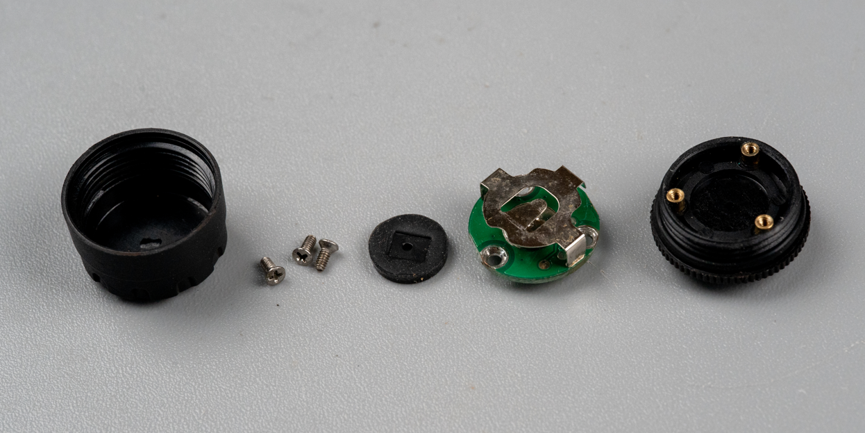

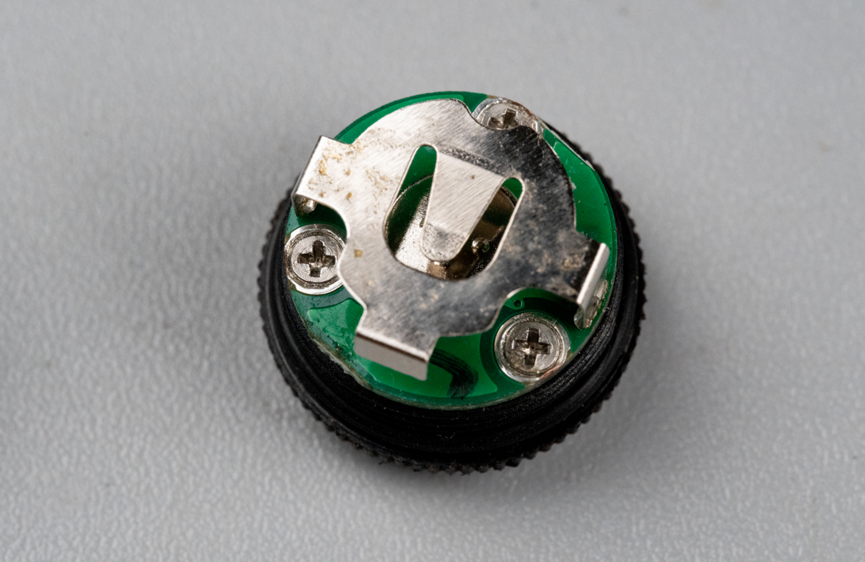

三颗螺丝把电路板固定在外壳上。

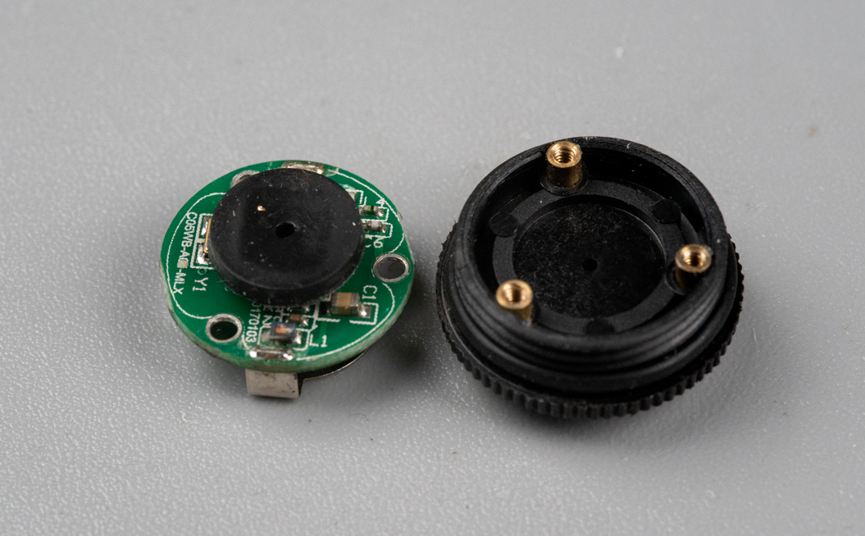

电路板中间的传感器上有一个橡胶圆片，中间有一个小的气孔，正好对准了外壳上气门芯里的小孔。

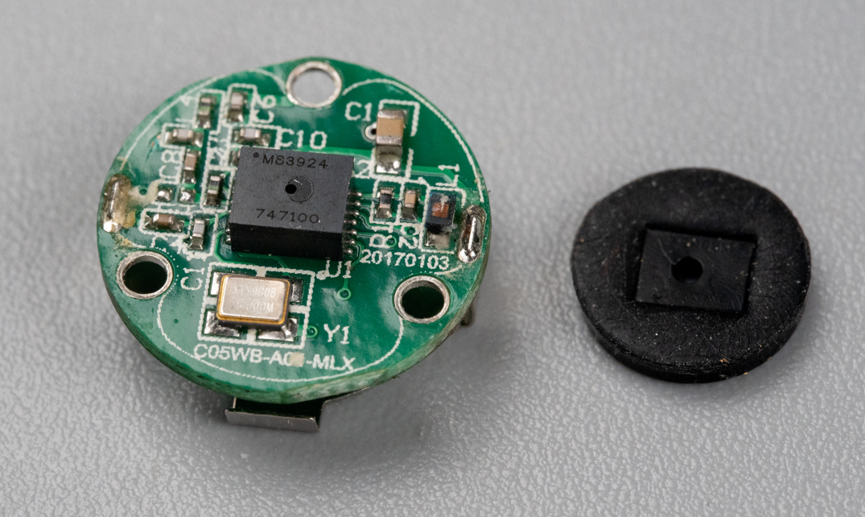

电路板中间是气压传感器。上面的丝印M83924，747100。

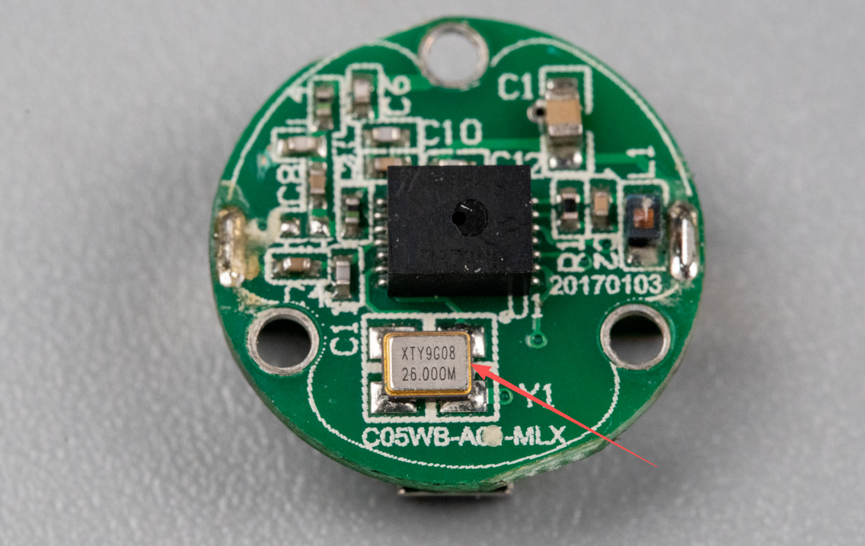

采用了26MHz的晶振，封装形式3225。

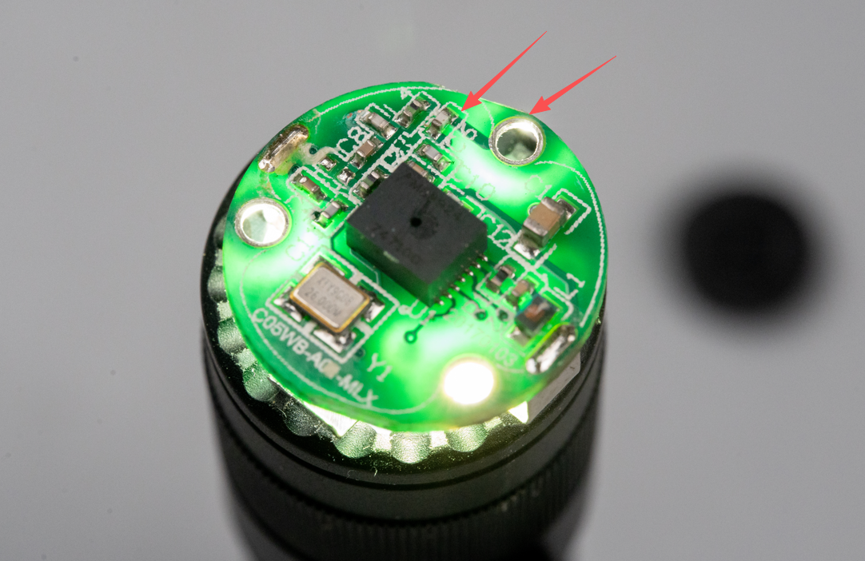

这种胎压传感器肯定要通过某一种无线的方式把胎压信号传输到接收端，那天线在哪里了，上次我们拆解时说过，天线经过匹配电路之后连接到了其中一个螺丝孔。

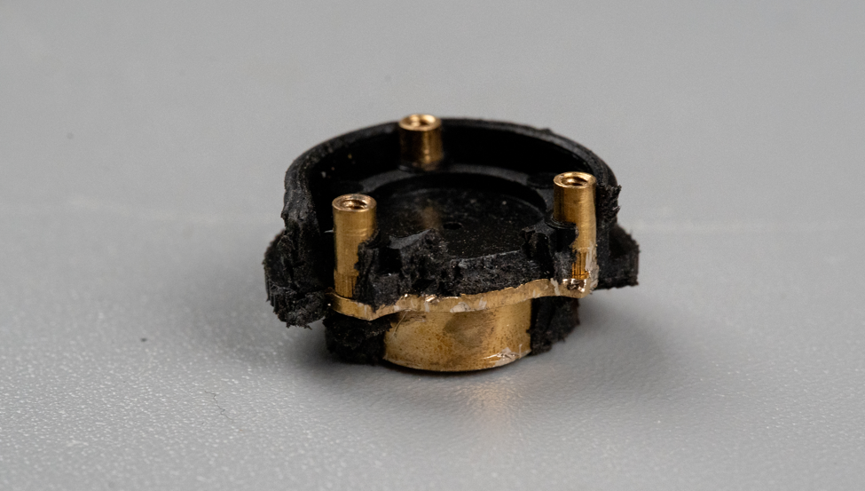

那螺丝拧上去之后肯定会和这个外壳里面预埋的铜螺柱连接在一起，于是我把这个外壳剪开，发现这三个螺丝和气门芯那个铜螺纹是一体的。也就是说这整个就是胎压传感器的天线吗？那如果拧在金属的气门嘴上，是不是金属的气门嘴也是天线的一部分了？答案是肯定的，这是非常巧妙的一个设计，这样做相当于把天线移到了轮胎外部，直接利用现有金属做天线，成本低、发射强度大，装配还简单，一拧就完事。

不得不说人类还是很聪明的。
