拆解报废水表：欠费自动断水的功能，原来是这样实现的！

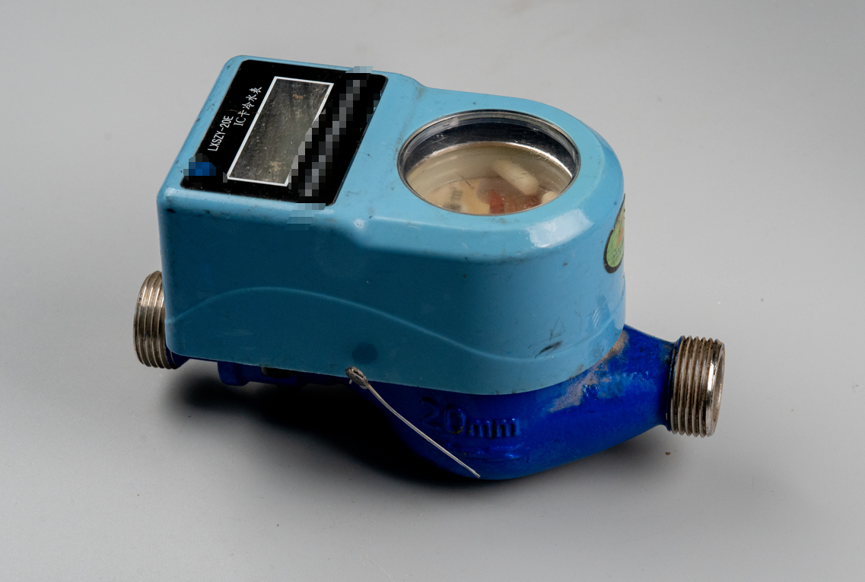

今天拆解一个水表，看看它是怎么在水费超了之后立即切断你家自来水的。

这个水表是已经报废的，从垃圾站捡回来就是为了拆解看看其中的奥妙。

这是屏幕面板。

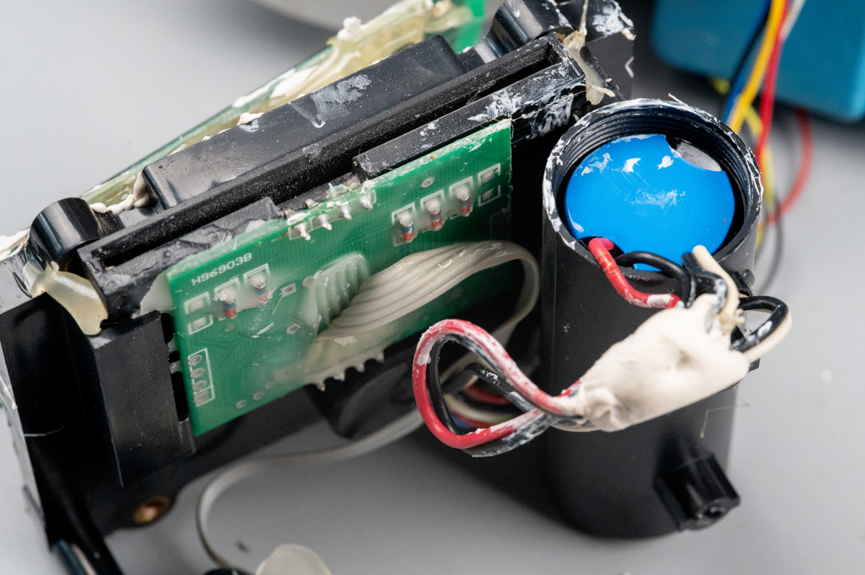

翻到背面，可以看到后面有一个圆柱状的电池槽。

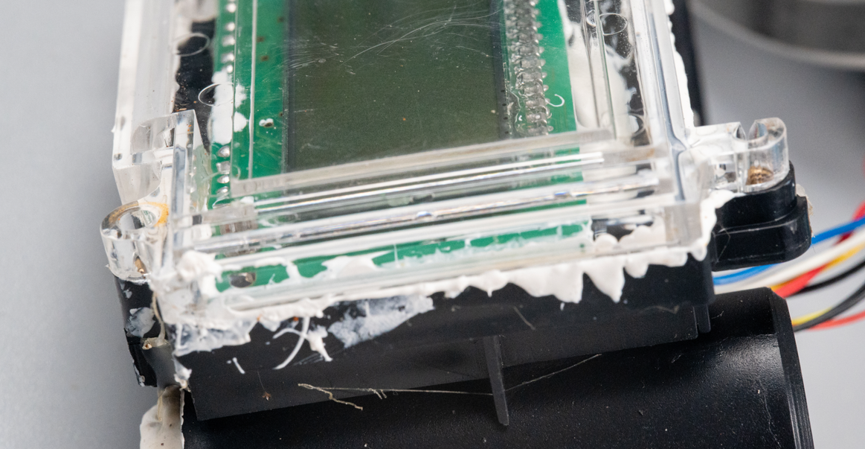

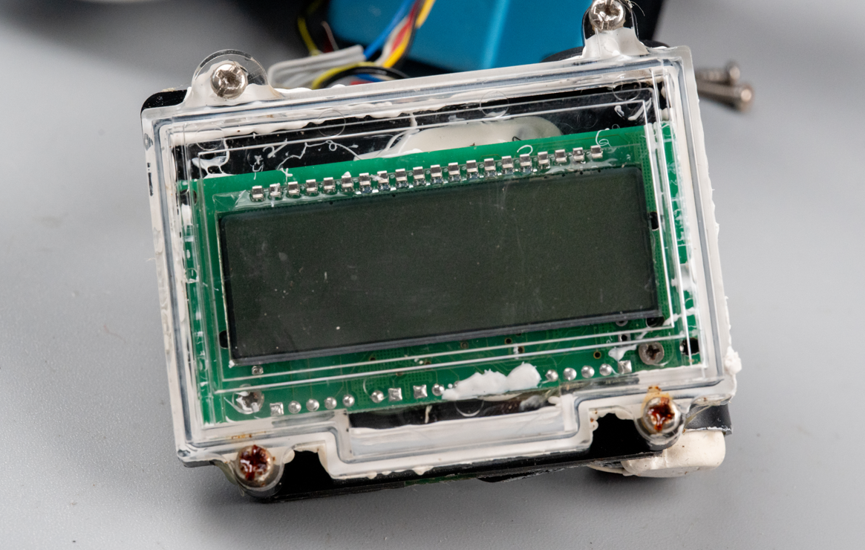

这个显示屏和电路板是密封在一个亚克力外壳中的，接缝处涂抹了704硅橡胶进行防水。

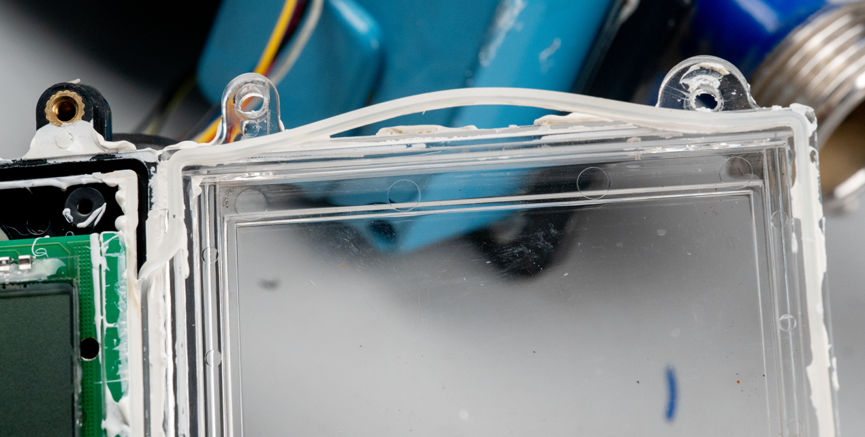

打开这个亚克力盖子。发现出了硅橡胶防水之前，还有一个半透明的硅胶防水圈。这样就是两重防水措施了。

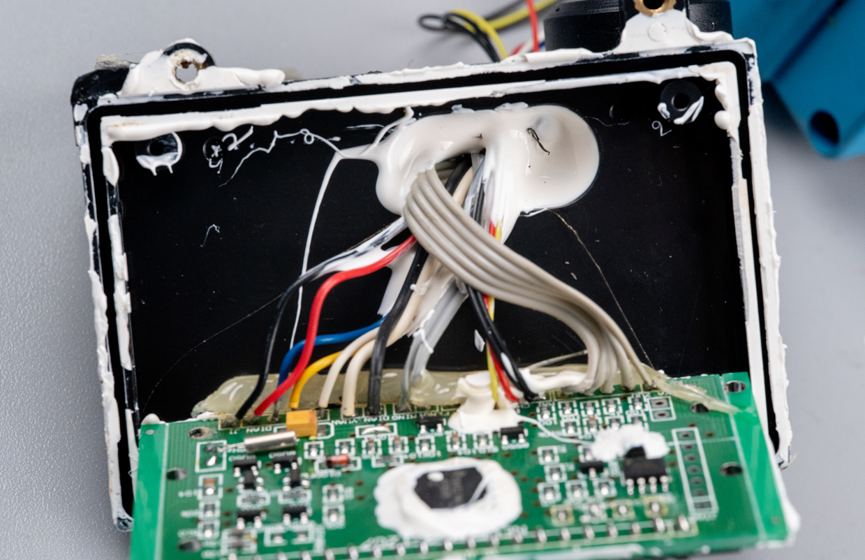

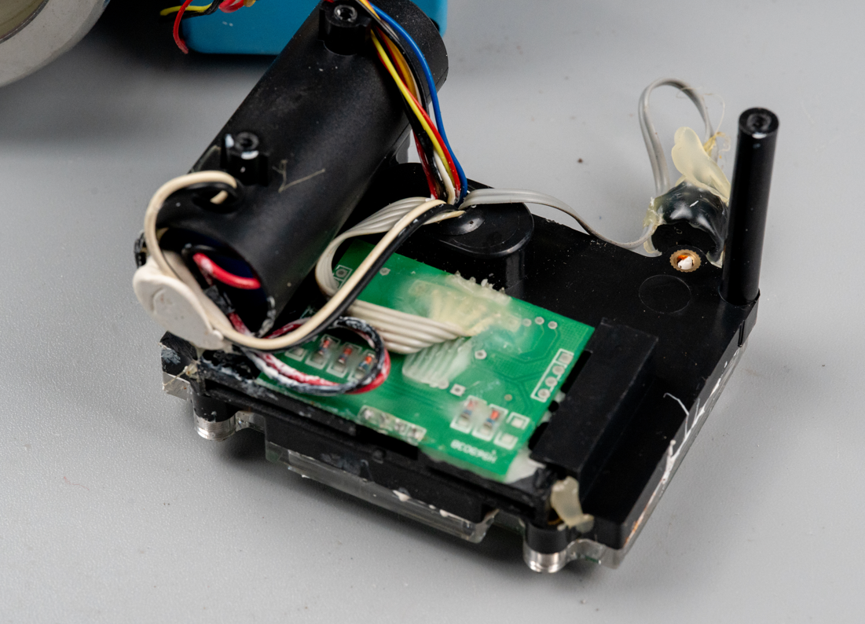

安装电路板的后壳并不是亚克力，而是黑色ABS材质，所有的线束从后面的孔洞里引出。线材引出之后也使用704硅橡胶做了密封防水。

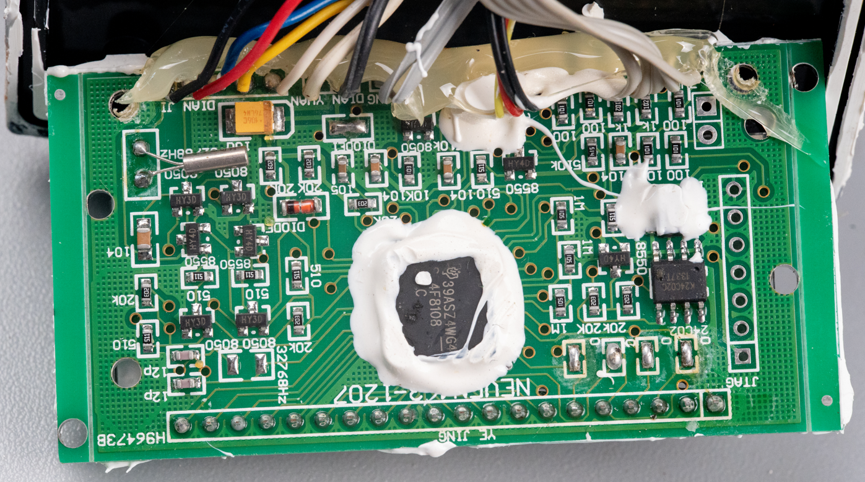

电路板，绿色油墨，看起来是个两层板，via的尺寸大得可怕。主控芯片和线束焊接点周围涂满了硅橡胶。

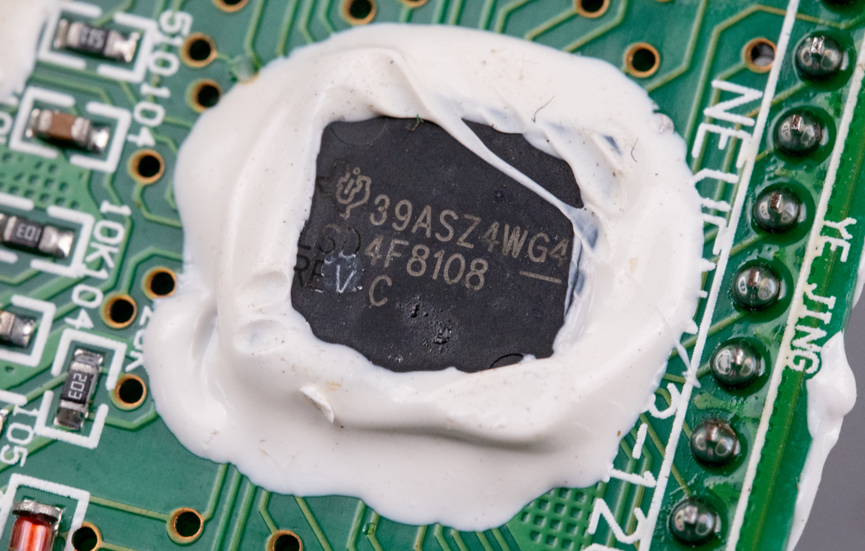

这个板子上采用了TI的物料，至于这是什么型号，我根据丝印还真没查到，推测是一颗水表专用的8bit或者16bit的能驱动段码显示屏的低功耗处理器。

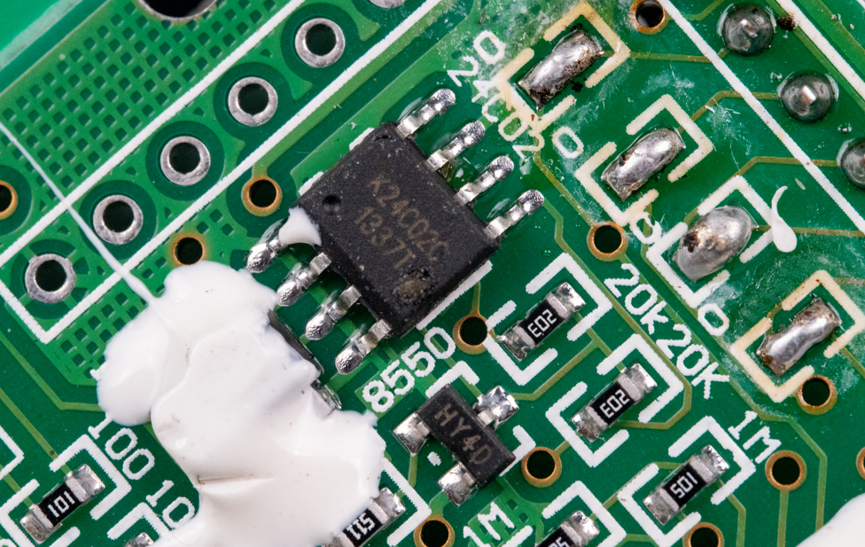

旁边有一颗24C02用来存储数据。

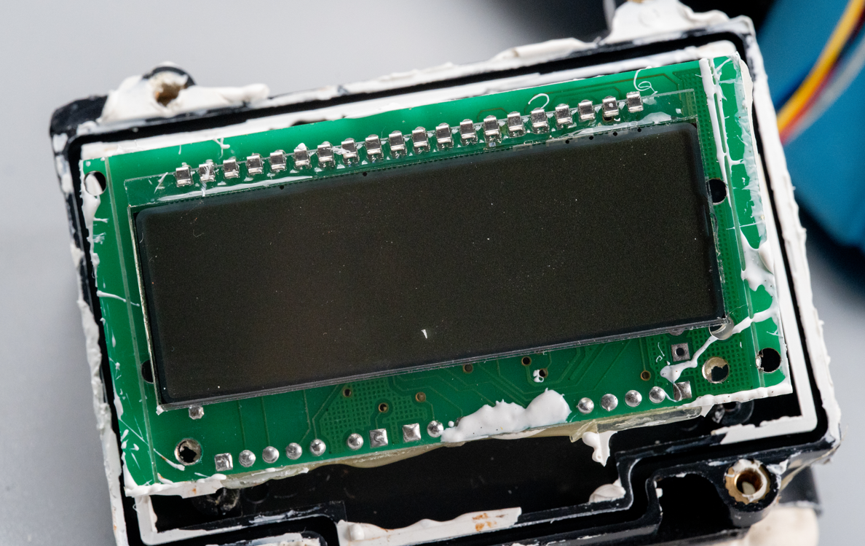

板子背面的段码屏。

这里是水卡插槽。紧挨着水卡插槽有一个板子，类似NFC之类的射频卡读卡电路。

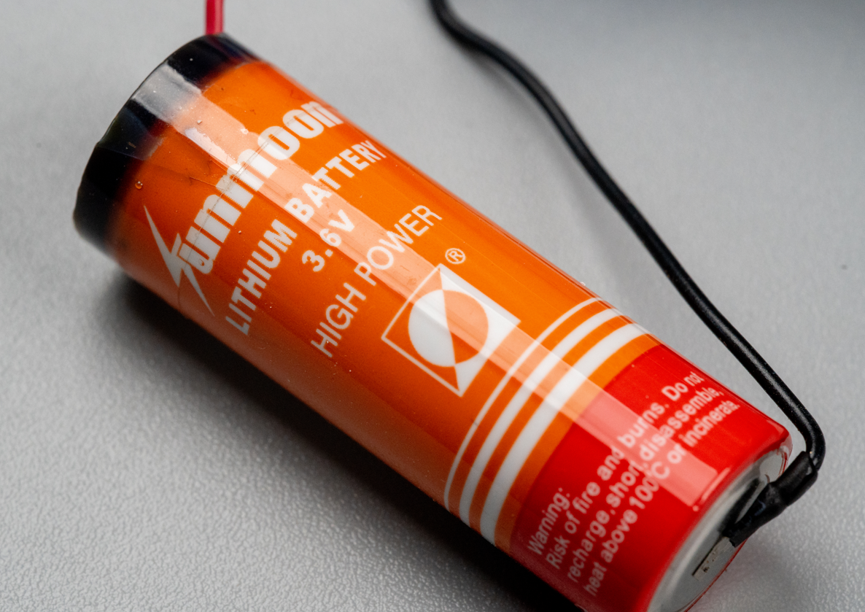

用的是这种不可充电的锂亚电池，这种电池标称电压3.6V，容量大，自放电率极低，可以用于极低温的环境，所以适合用来为低功耗产品或者长期存储的产品供电。

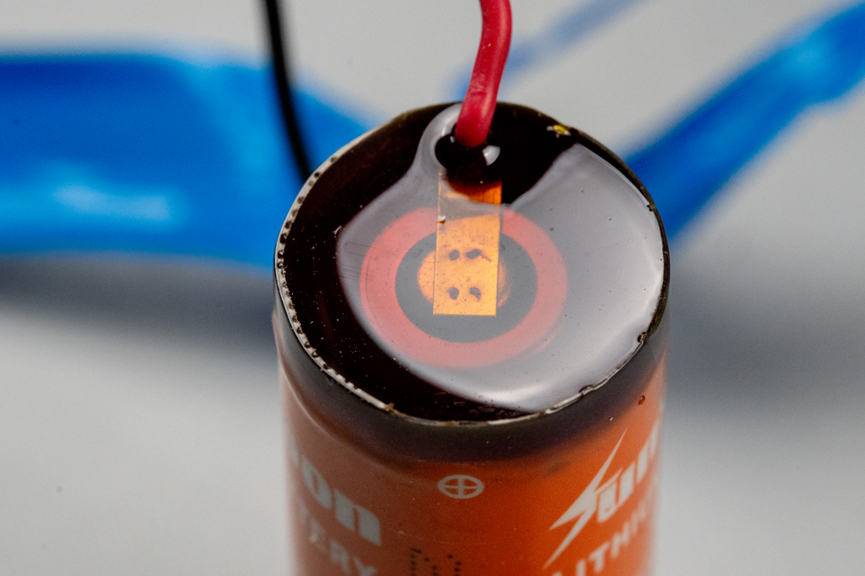

电池正极出线位置使用环氧树脂做了灌封。

接下来看看这个浅蓝色的盒子里是什么。从侧面看这个盒子和管道相连，估计不是检测水量的就是用来关断的。直接砸开，发现是用来关断阀门的。打开果然看到了一个直流电机。

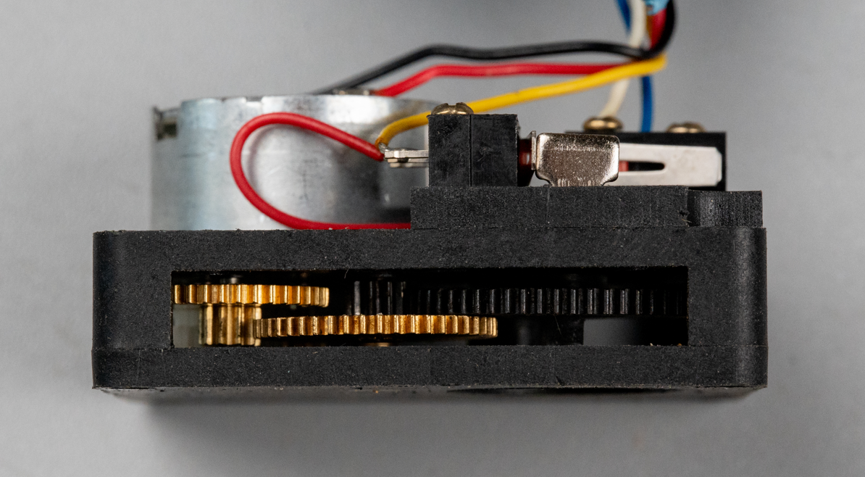

这个电机带了很多减速齿轮，其中电机出轴这里几个减速齿轮是白色尼龙的，接下里中间的两颗黄铜的，最后到减速器出轴端的是黑色塑料的。

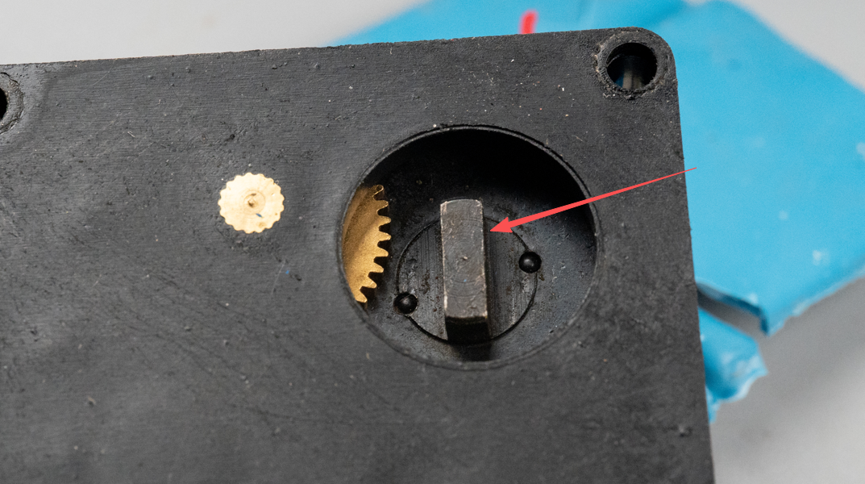

最后通过这个键带动球阀转动，打开或者关闭自来水水路。

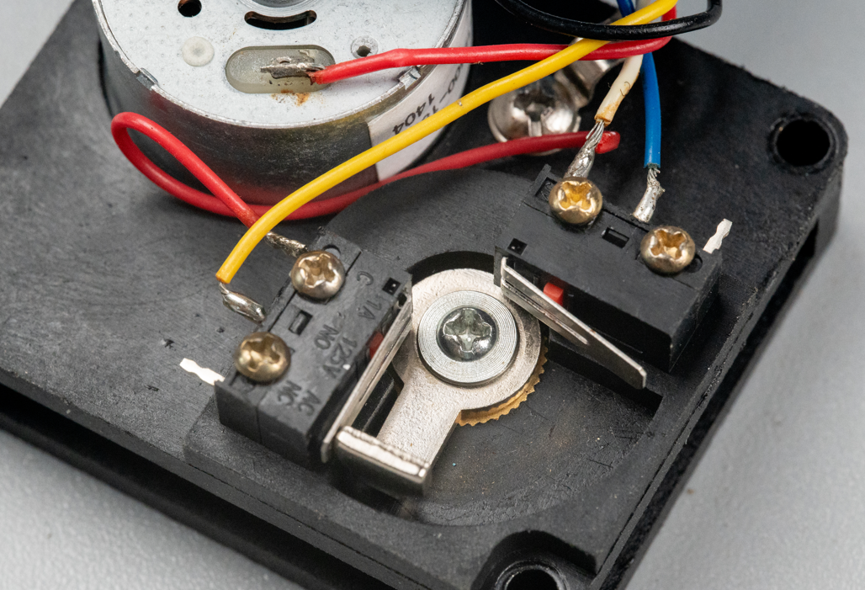

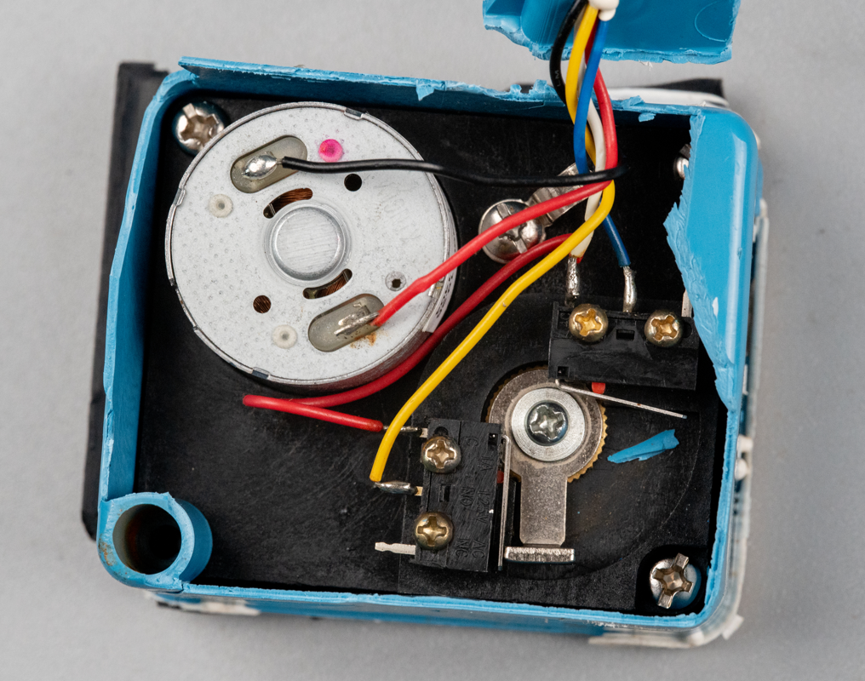

减速机构出轴的另一面装有两个微动开关，这样当轴转动到极限位置时，会触发这个微动开关从而告知MCU阀门已完全打开或者完全闭合。
