信号屏蔽器拆解

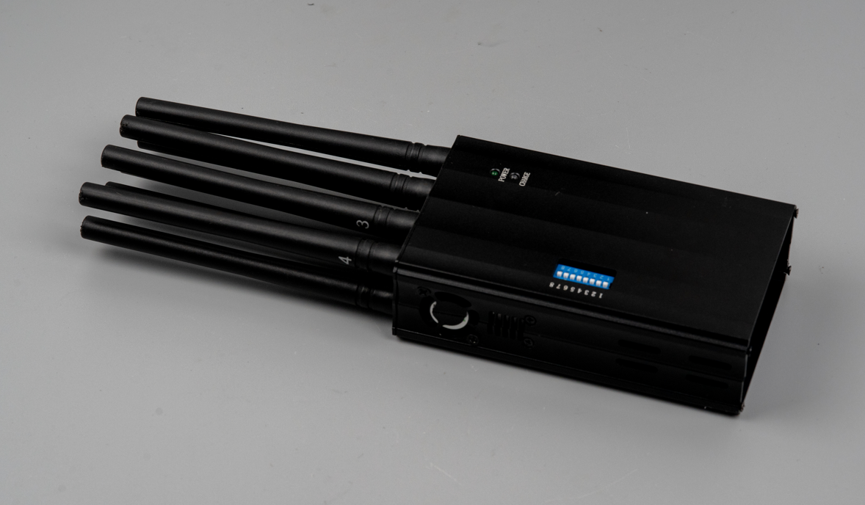

朋友从小区垃圾桶旁边捡到一个奇奇怪怪的黑盒子，上面安装了8根天线，他拍照问我要不要拆解这个。

我一看就感觉这东西不简单，似乎是一个信号屏蔽器之类的东西，正好拆解给大家看看。

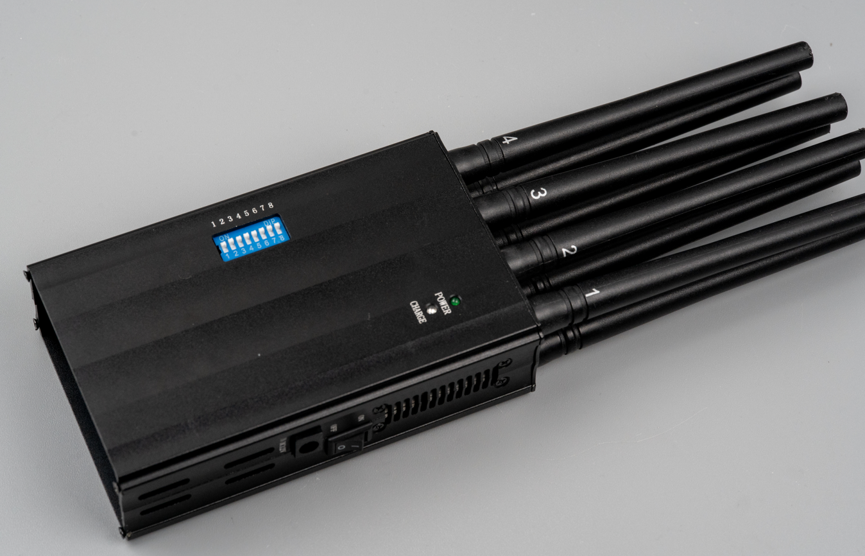

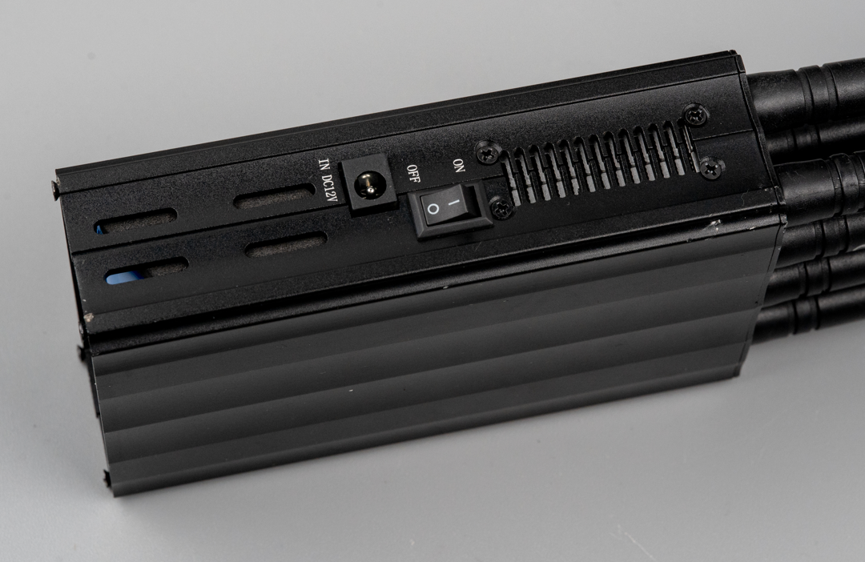

在黑盒子的侧面有DC充电口和一个船型开关，还有一个散热用的槽孔。

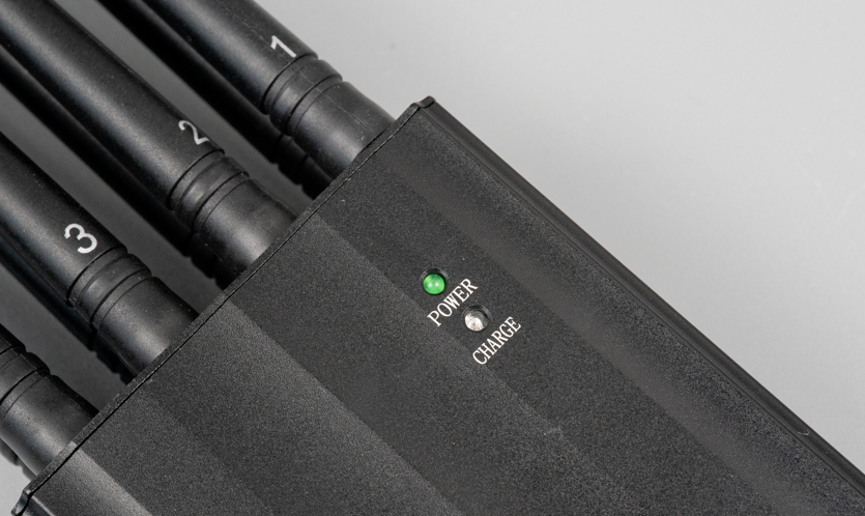

另一个侧面上有两个指示灯，分别是电源和充电。

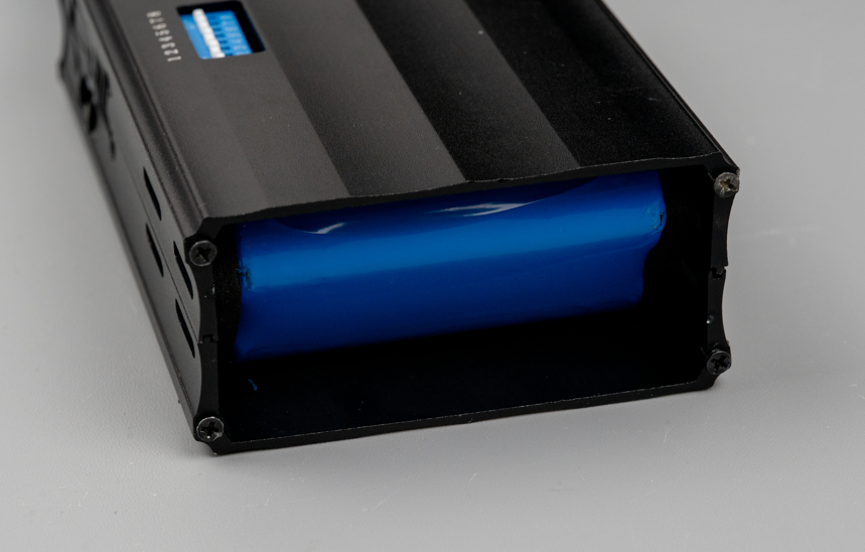

看底部，咦，这底盖已经没有了，看来是有人拆解过了。

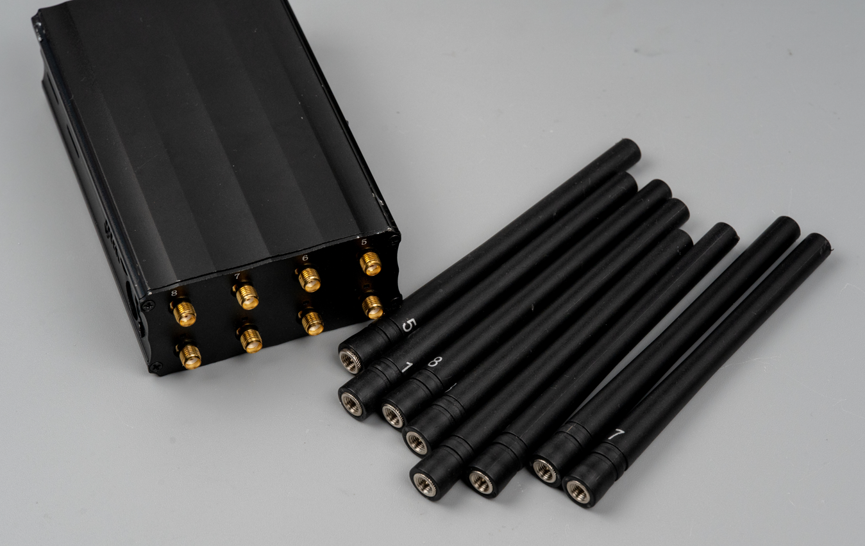

虽然没有拿下它的一血，但是由于我是第一次拆解屏蔽器，所以它可以成功拿下我的一血，那就开拆吧，先把八根棒状天线拆掉。

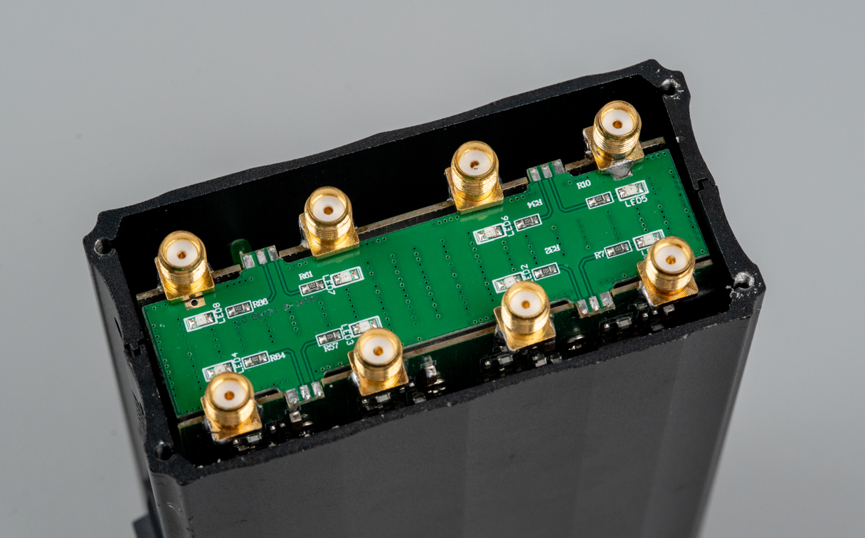

拆掉天线连接器的面板之后，可以看到里面的电路板。

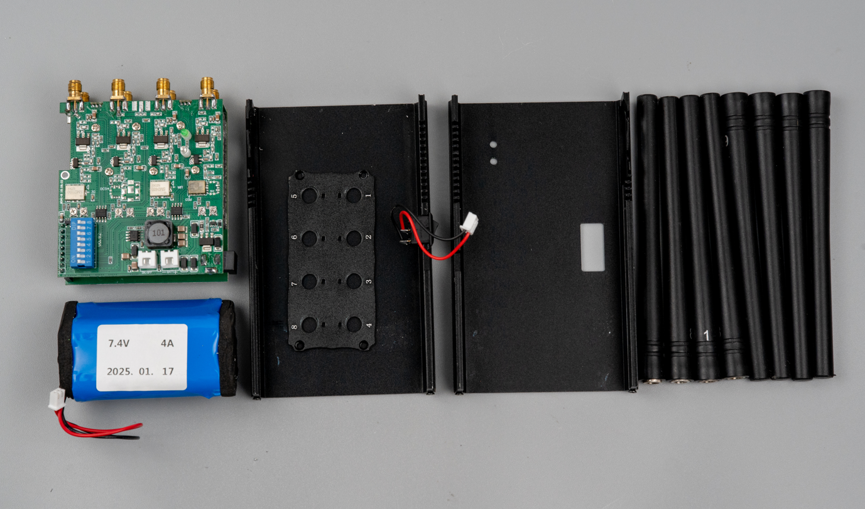

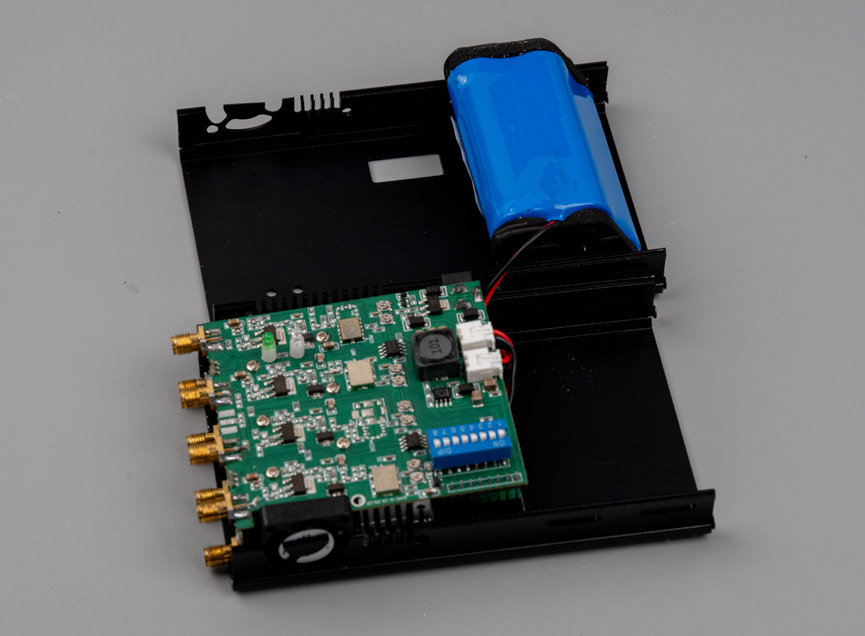

接下来盖子可以一分为二，里面有电路板和一个电池包。

电路板采用了这样的布局方式，两面的电路板通过顶部焊接天线的PCB组成了一个汉堡包，中间夹着两个板子各自的散热器。根据肉夹馍的叫法，这个应该叫散热器夹PCB。

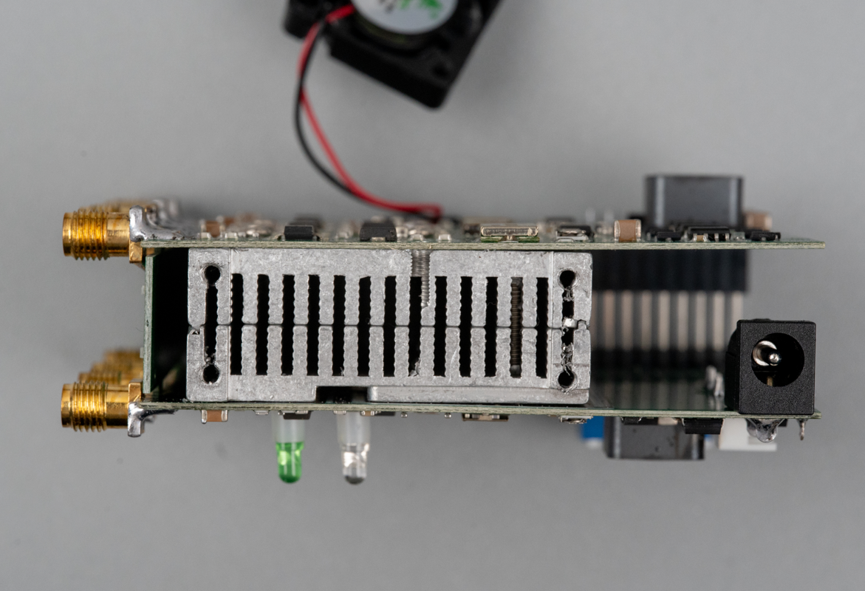

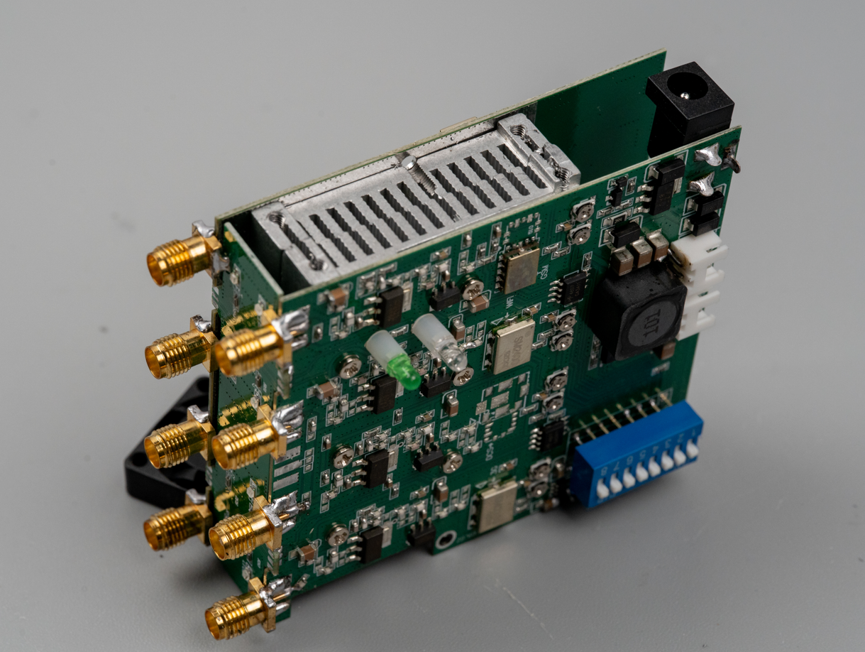

从侧面看是这样的，这个汉堡包估计一口下去能把我的牙都给嘣掉。

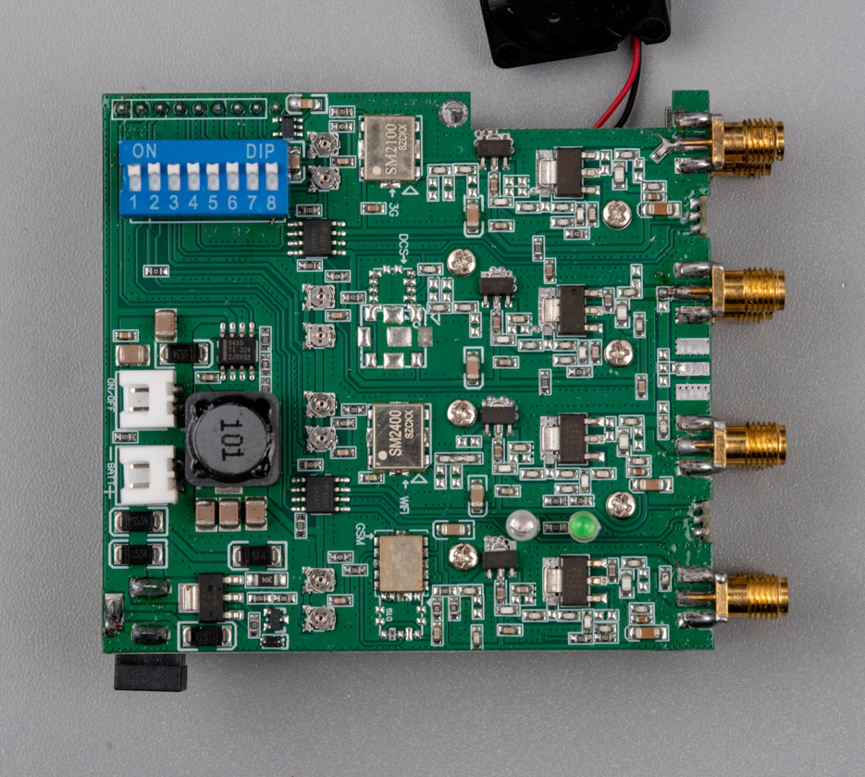

电路板正面。上面有些不同的模块。有SM2100、SM2400，还有一个看不到型号，另一个空贴。这应该是可以发射不同频率的干扰源。通过后端射频功放，把信号放大之后通过鞭状天线发射出去。

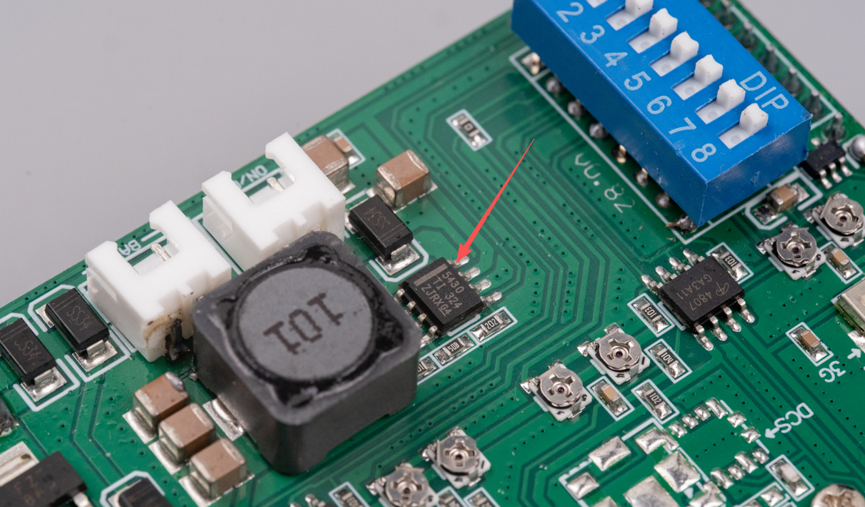

电源采用了TI的TPS5430DDAR。这个电源芯片用量可太广泛了，年前还挺便宜，过年期间价格翻了几番。

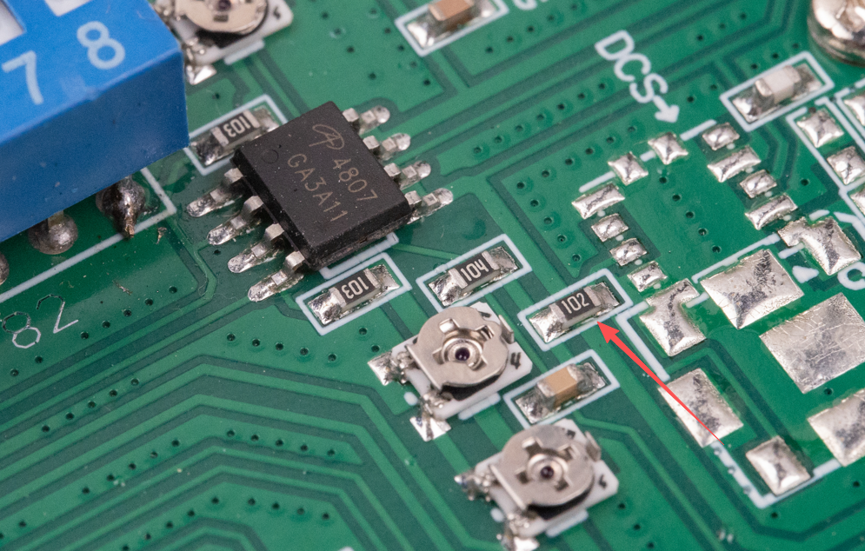

这里采用了一个来自AOS的AO4807，MOS用来作为电源开关，这样可以根据旁边的拨码开关来选择给哪一路射频供电。另外，这个板子为了减少PCB板层数，采用串联在信号上的电阻做跳线，注意，当作跳线的电阻不一定是0Ω，比如上面的1K，刚好串联在信号中，所以就可以用来做跳线。

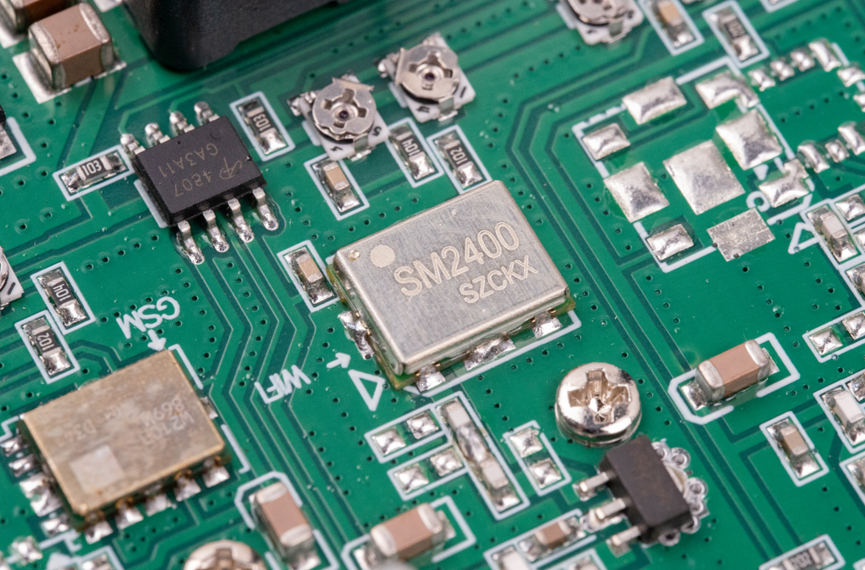

这应该是2400MHz的射频发生模块，看旁边的箭头和丝印，这个是屏蔽WiFi频段的。模块的具体信息在网上没找到。

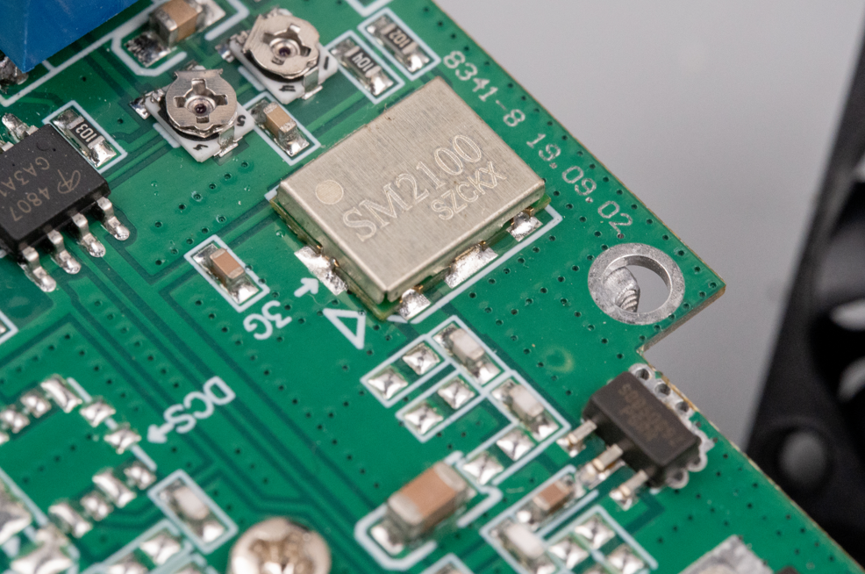

2100MHz的射频发生模块特写，看旁边的箭头和丝印，这个是屏蔽3G信号频段的。

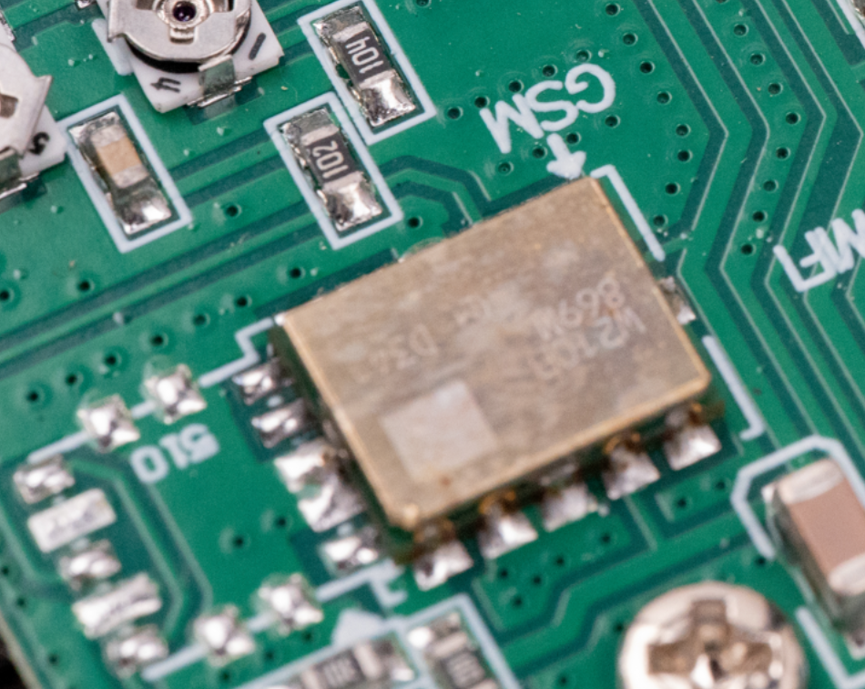

同理这个看不清型号的模组，是用来屏蔽GSM信号的。这屏蔽的是真狠啊。

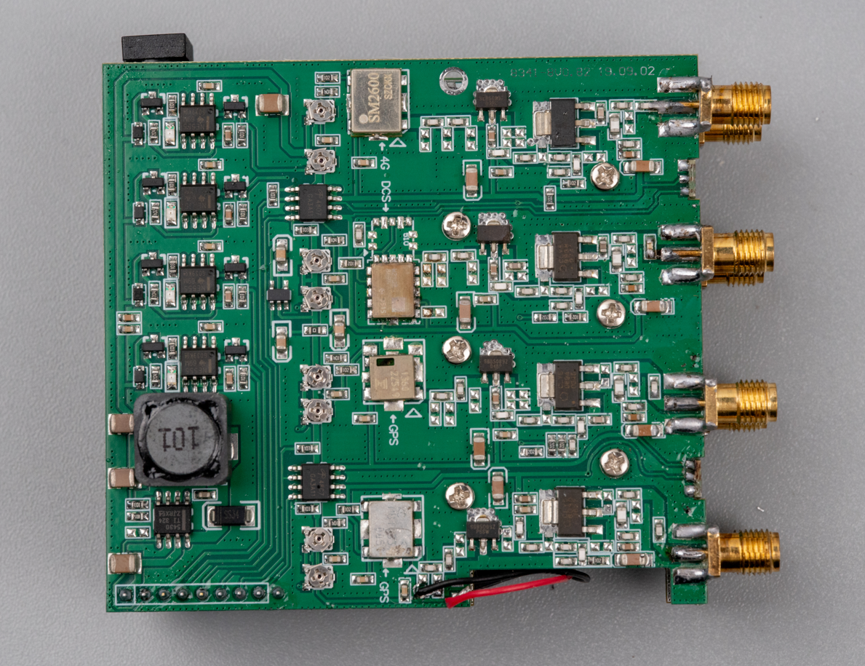

另一面板子全貌。

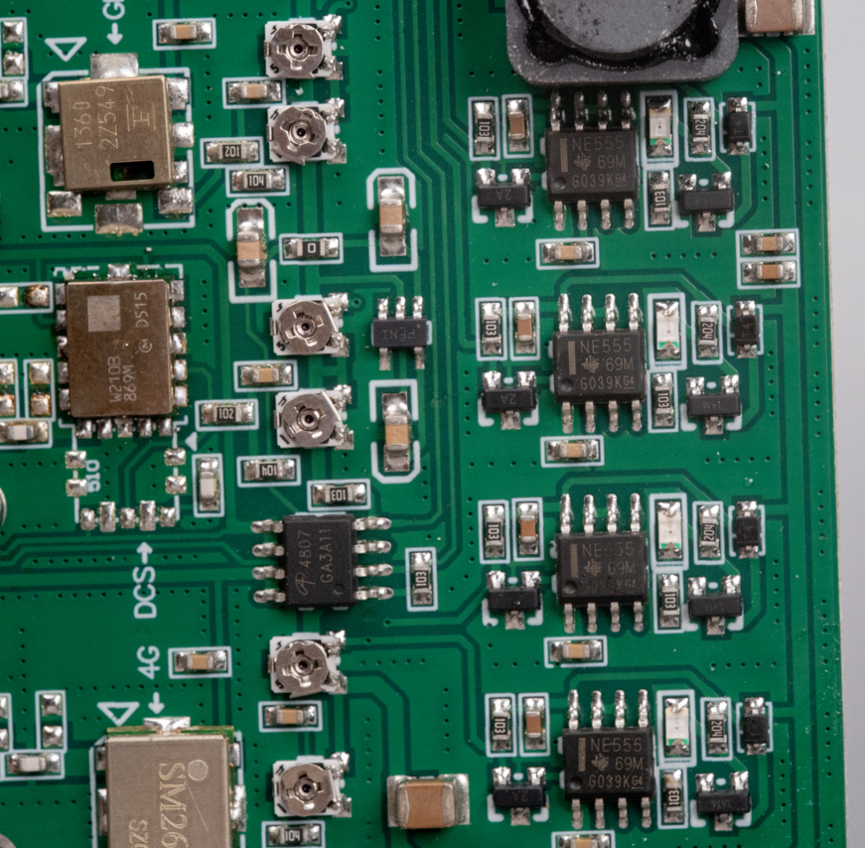

这一面也有四个射频模块，以及4个NE555电路。

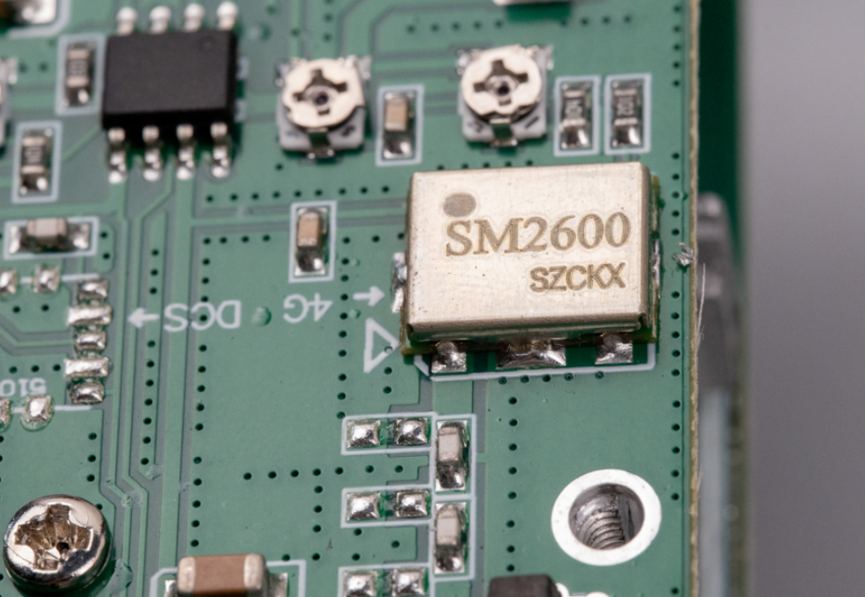

2600MHz的射频发生模块特写，用来屏蔽4G信号。

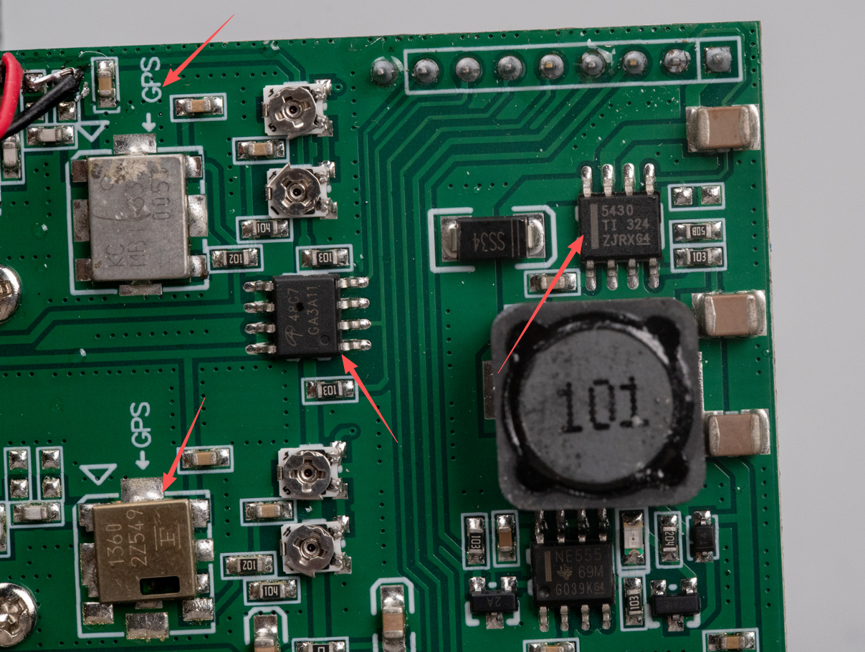

背面另外两个模组是用来屏蔽GPS信号的，我估计不止GPS，北斗和伽利略以及格洛纳斯也都被屏蔽了。

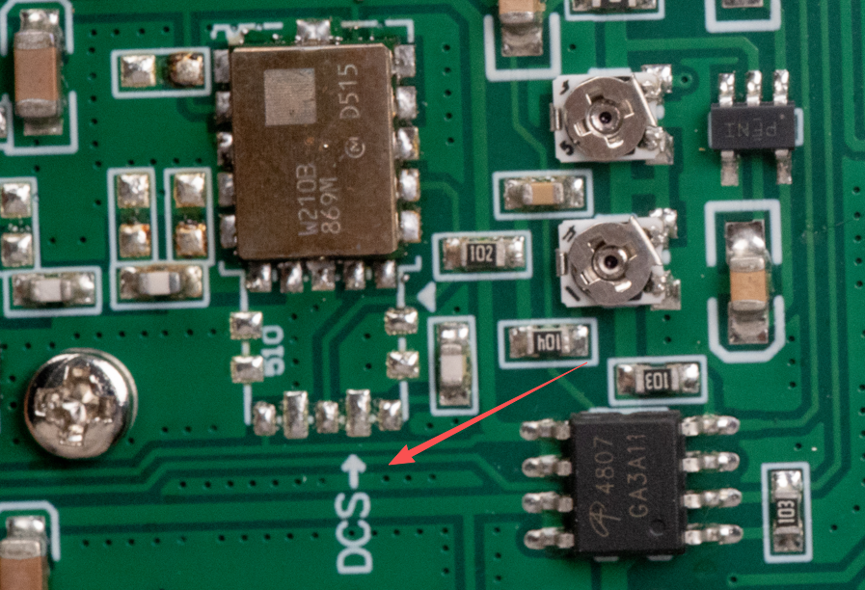

这个模块根据丝印看是屏蔽DCS信号，以前在我的认知里DCS是分布式控制系统，但在这里显然不是，大概搜了一下，这应该是一种无线电通信的术语。DCS（Digital Coded Squelch）是更高级的数字哑音技术，Motorola称为DPL，拥有104个哑音点，通过数字编码在语音前后发射，提供更高的精确度。

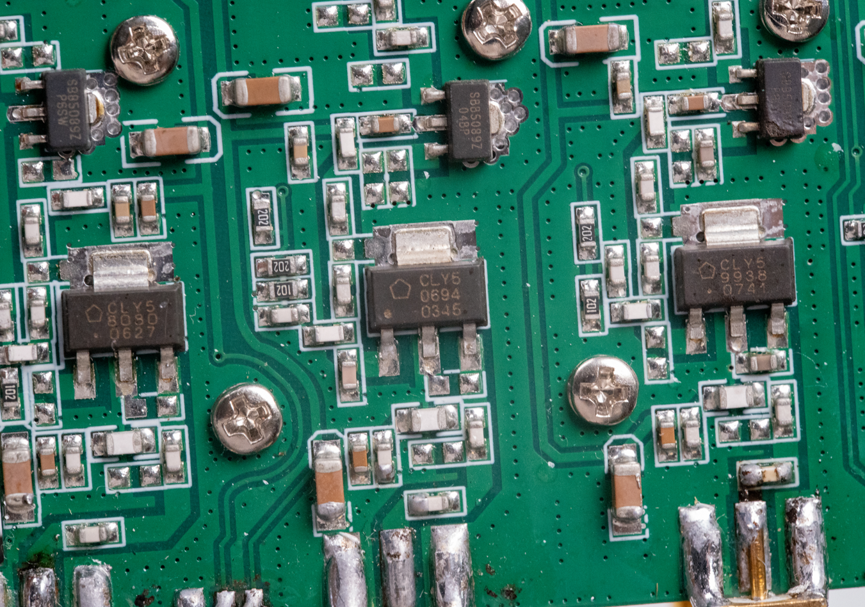

这是射频功放电路。

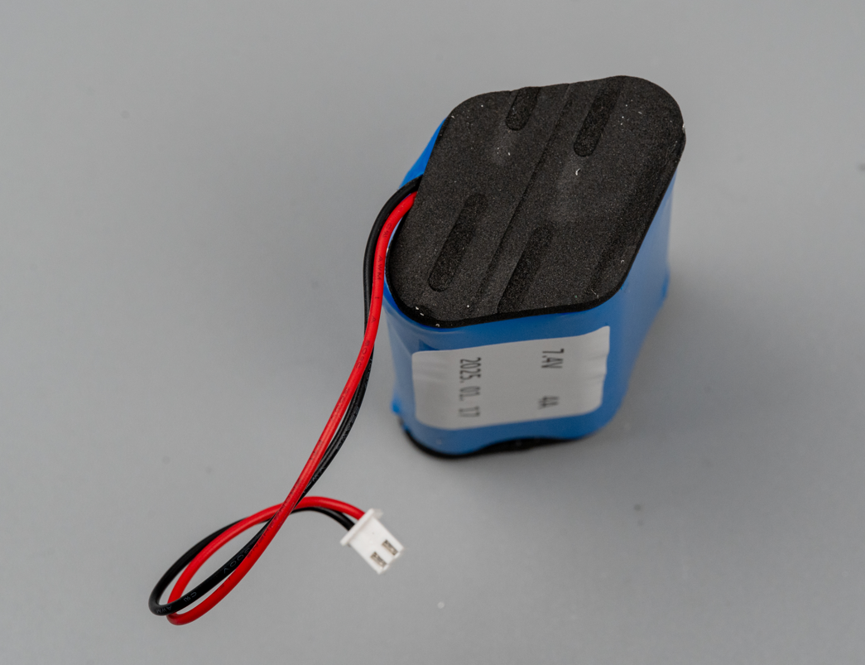

最后来看一眼这个电池，采用了4个18650电池按照菱形的方式排布，可以做到比较薄，这样就能塞进铝合金型材外壳了。

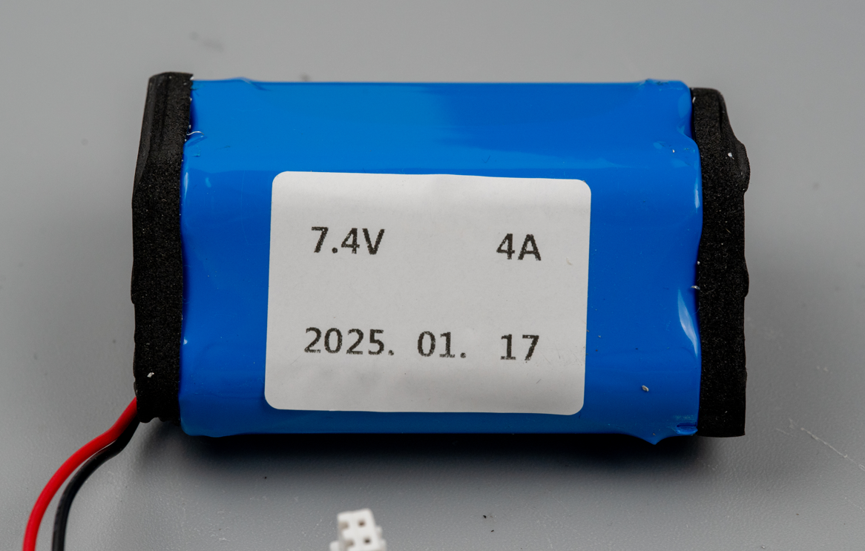

看电池上的贴纸，可以得知四个电池采用两串两并的形式，电池年份是25年1月17日，时间不是太长。

以上就是这个屏蔽器的拆解，我朋友给我的时候说这个还能正常使用，所以我拿到手完全没敢打开开关，怕玩意把整栋楼的信号屏蔽了有人要找我麻烦。
