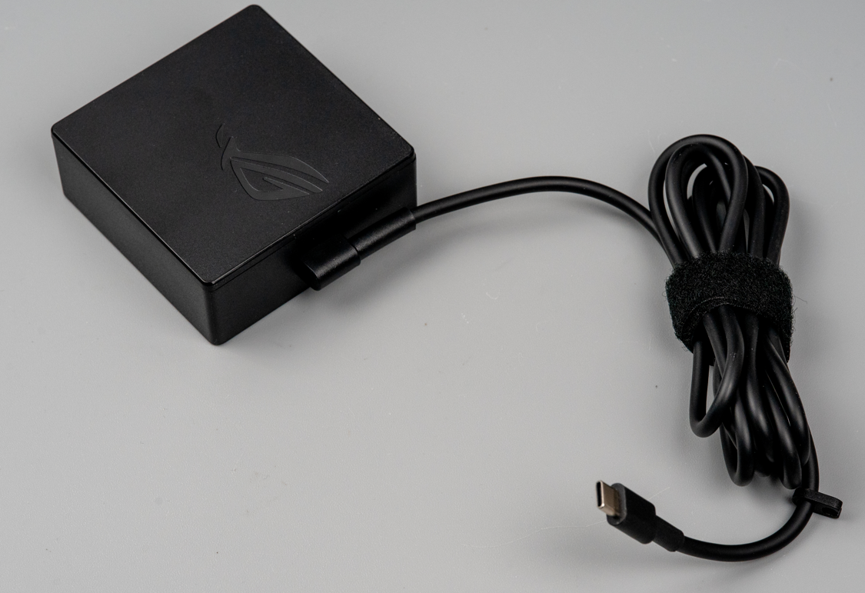

华硕电源适配器拆解

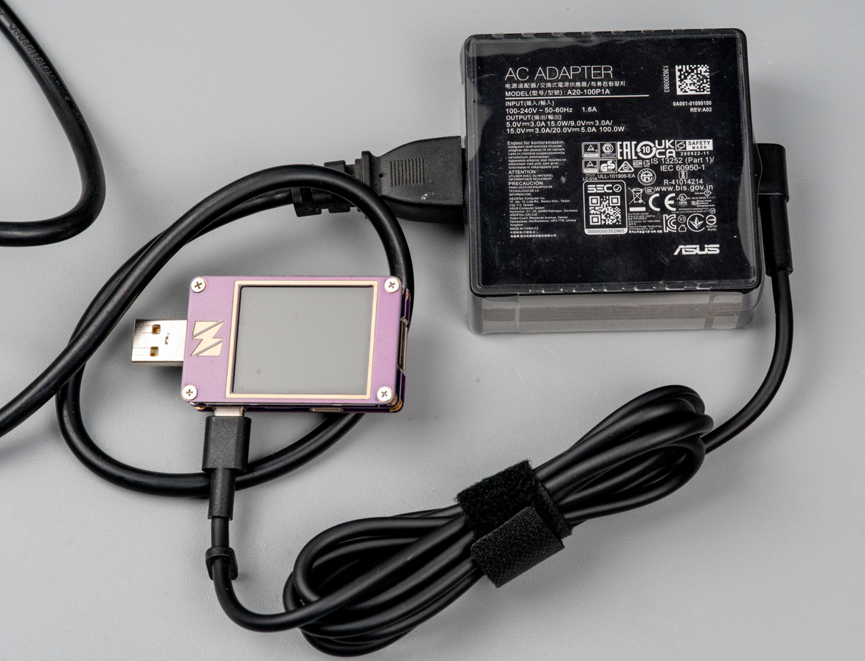

之前买的这个电源适配器，我自己试着用感觉还不错，后来挂在海鲜上卖掉了。结果后来买家拿到之后告诉我没看输出，于是又退回来了。

这退回来一侧果然没有输出，算了，几十块钱的东西，直接拆解吧，当作拆解素材也不错。

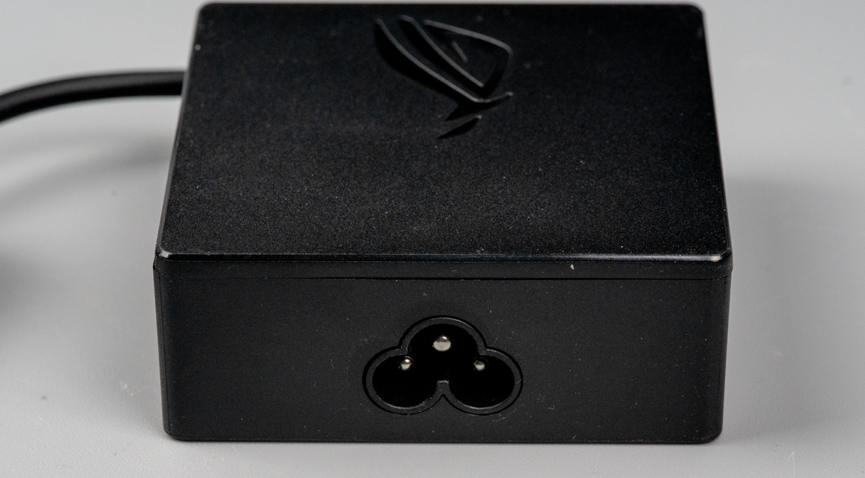

而且还用了这么一个梅花交流输入口，默认还不带线，现在看来就不是一个好的产品。

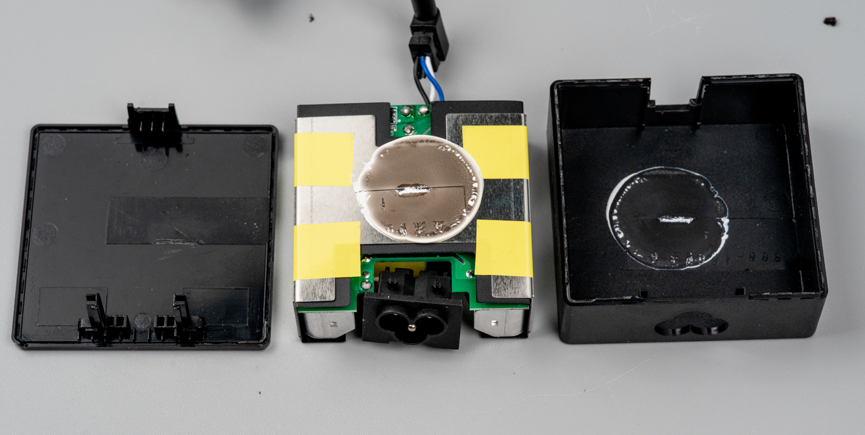

直到两锤子砸开，我才发现确实不是一个好产品，看着很粗糙的样子。

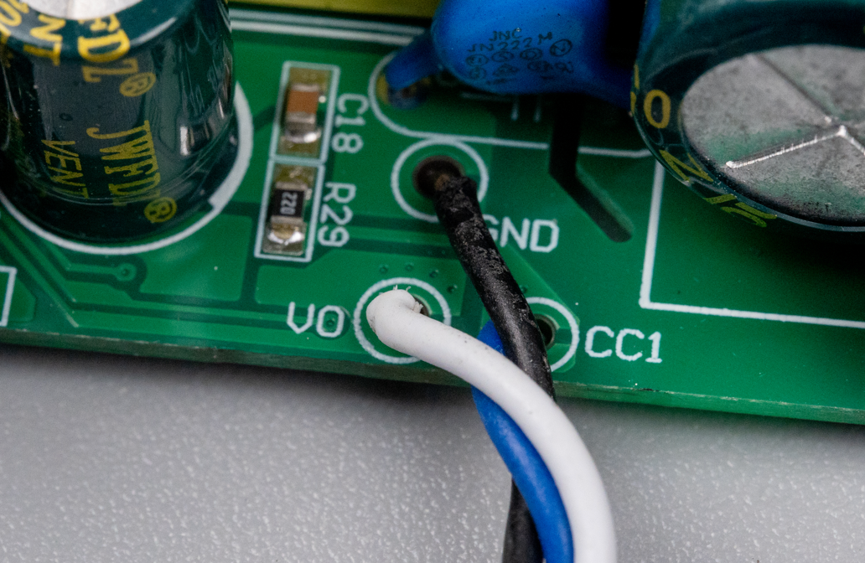

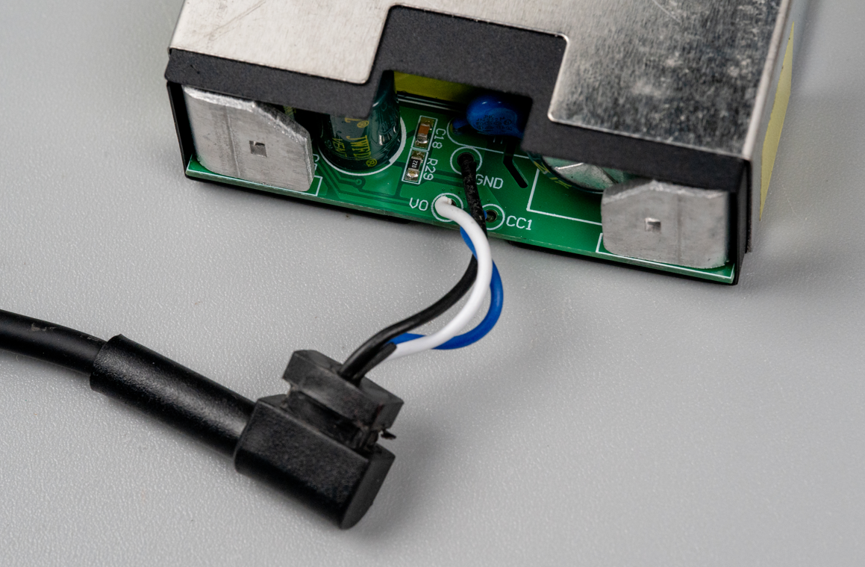

电源输出直接焊接了三根线到电路板上。这样的成本当然是最低的，连一个USB连接器都不需要。

这三个线分别是电源输出正、地、CC1。

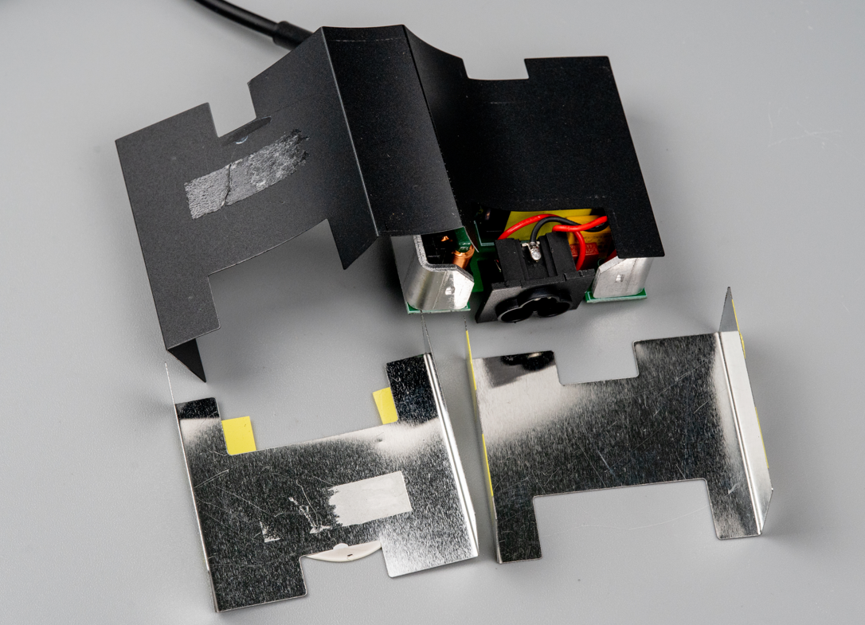

电路板外面包裹了麦拉片进行绝缘，麦拉片外面包裹了两个金属片进行电磁屏蔽。

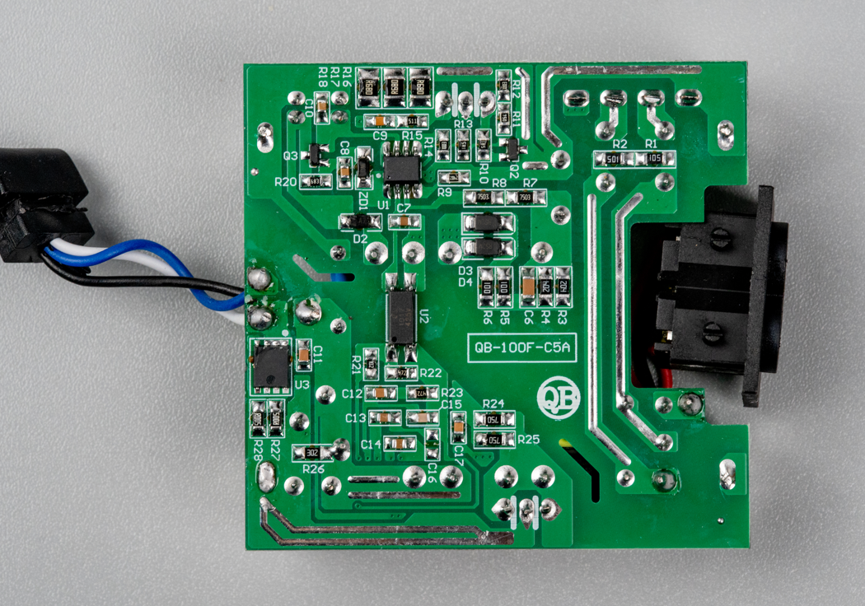

电路板背面。

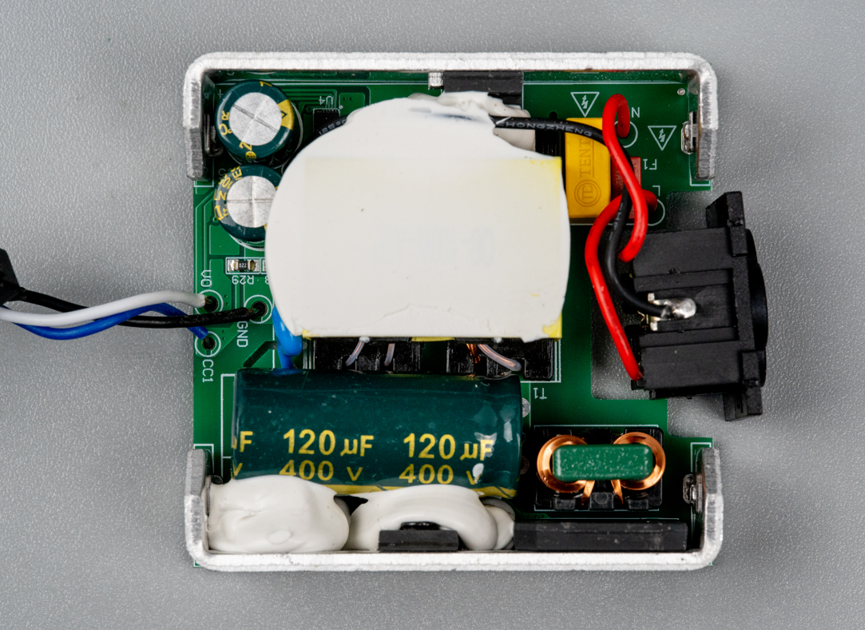

电路板正面，上下边缘焊接了两个铝合金护边，铝合金护边的高度刚好和板子上最高的插件几乎同高，这样就把电路板变成了一个立方体，方便用麦拉片和金属片包裹。

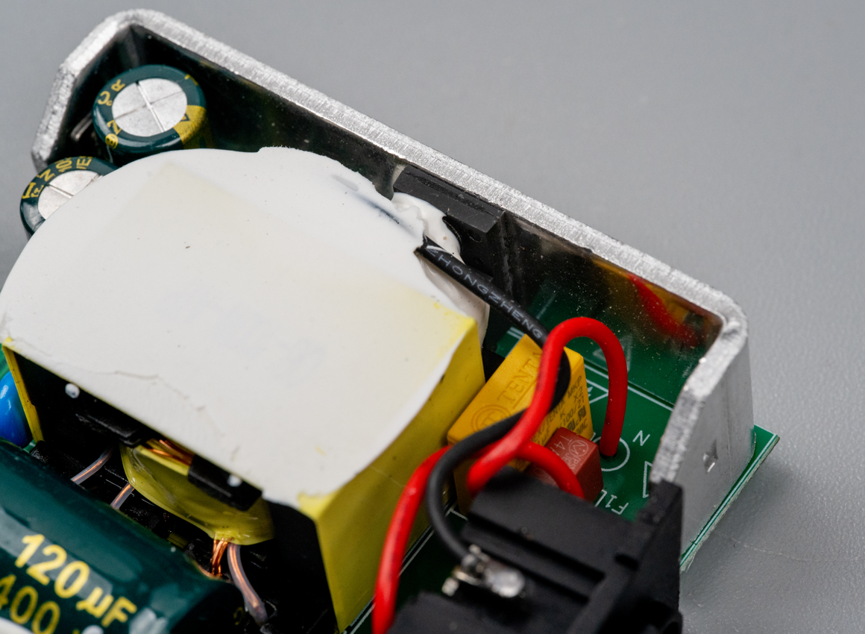

铝合金护边的特写。

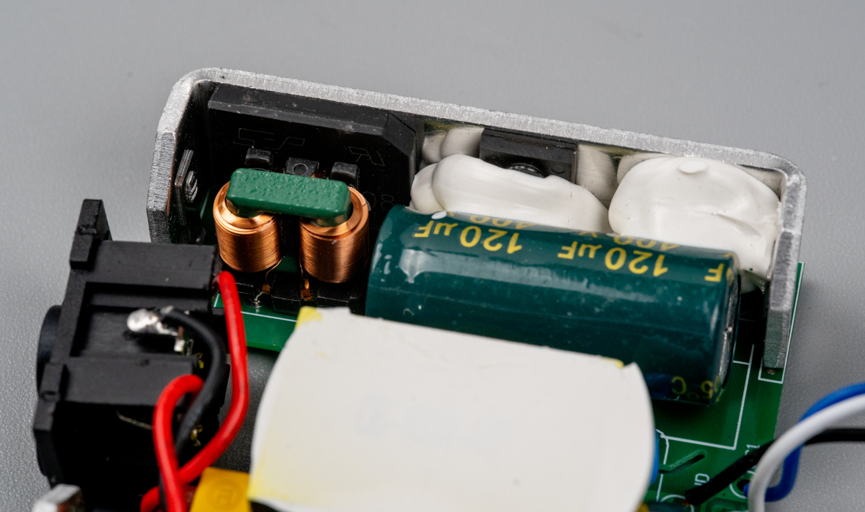

铝合金护边其实也是开关管和整流桥的散热片。而且在铝合金护边和电解电容之间填充了硅橡胶用来固定。

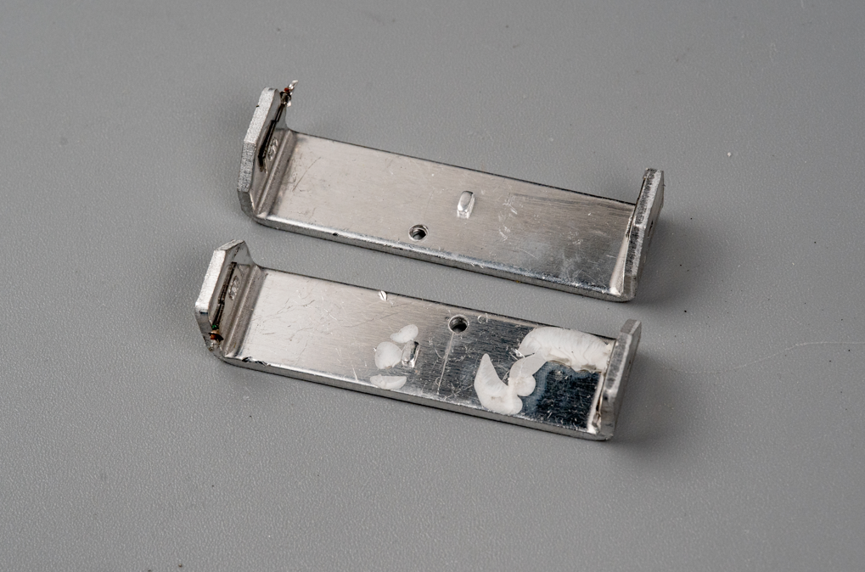

拆下来的金属护边。

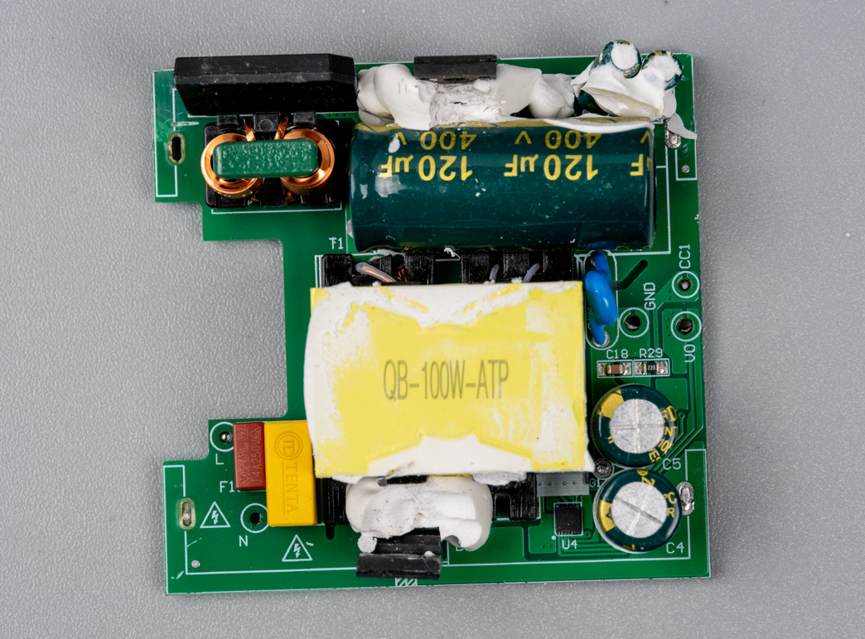

拆掉铝合金护边之后的电路板。

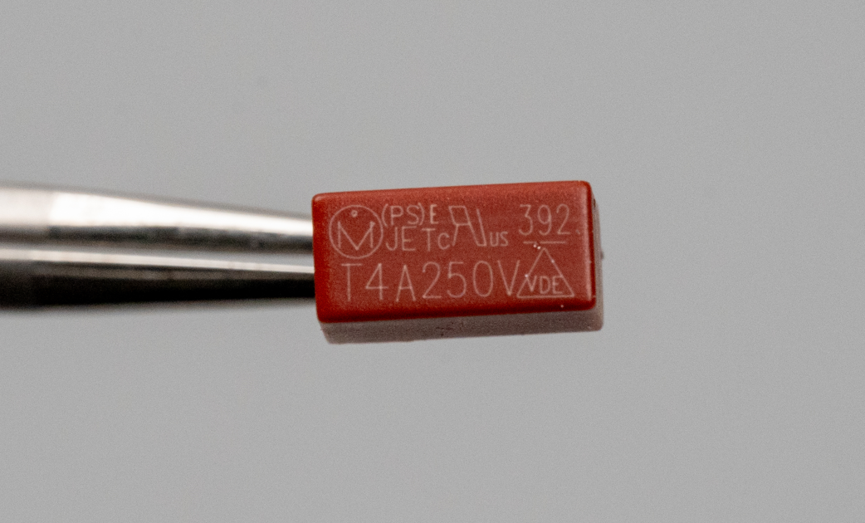

电源输入的保险丝，4A250V。

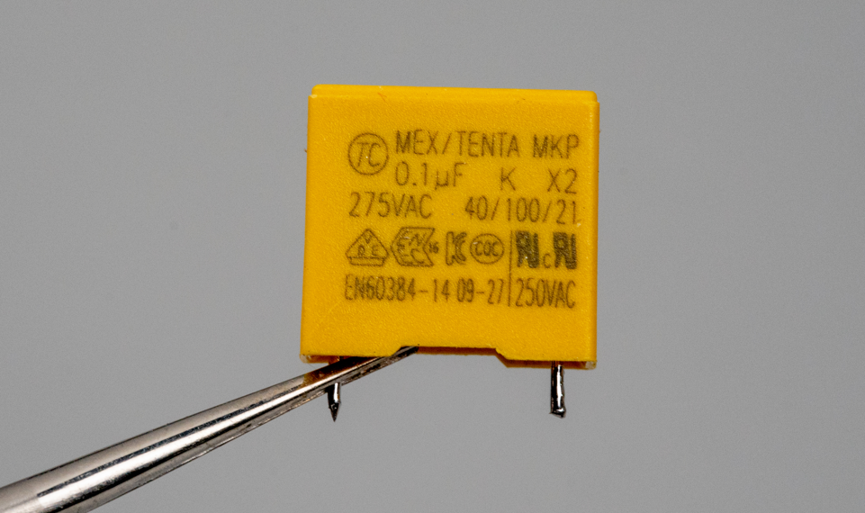

X2电容，容值0.1uF，耐压275VAC。

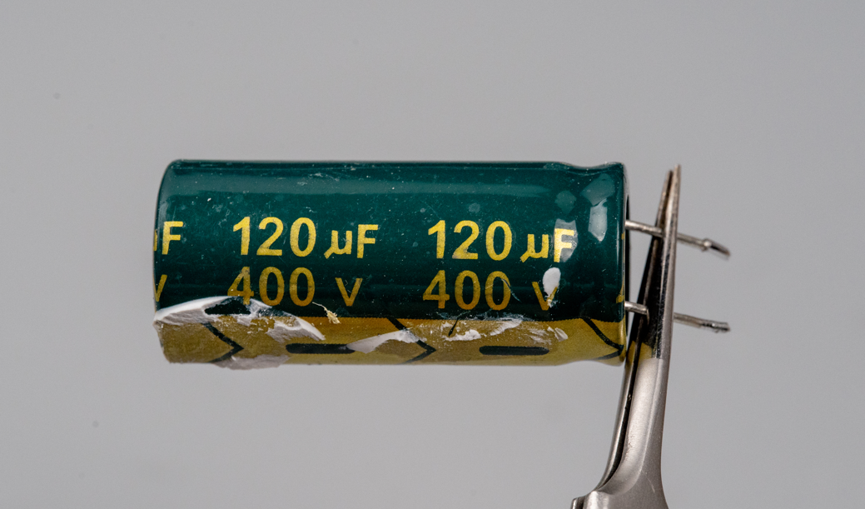

输入电解电容，容值120uF，耐压400V。

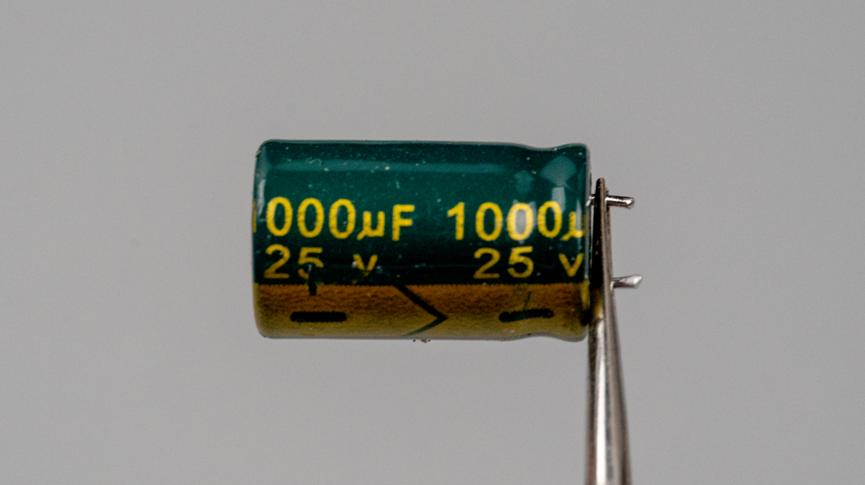

输出电解电容，容值1000uF，耐压25V。

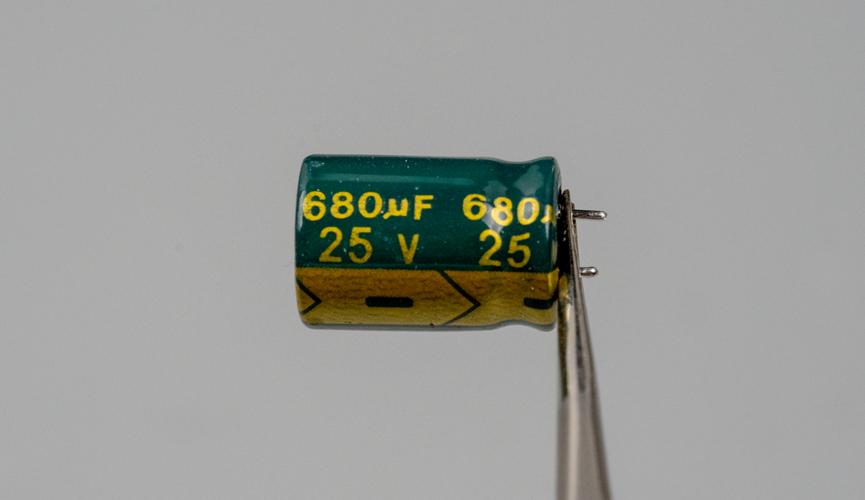

另外还有一个容值680uF，耐压25V的输出电容。

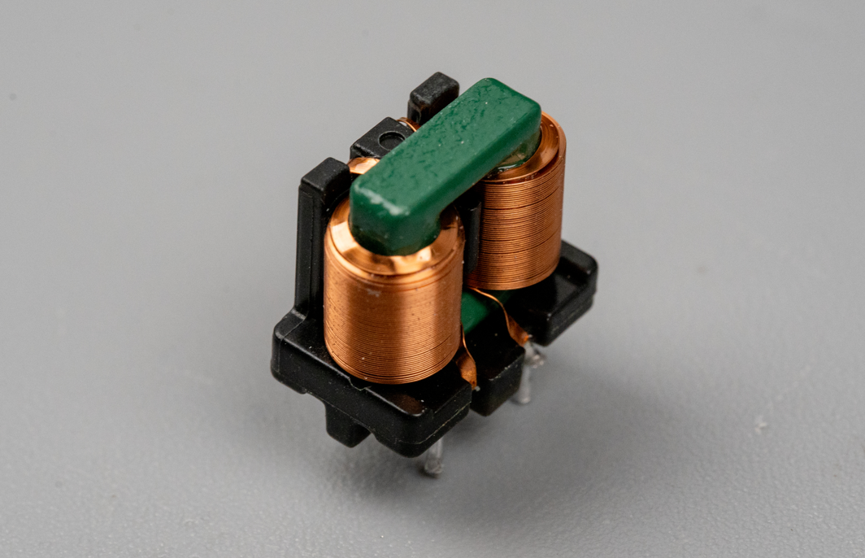

共模电感。

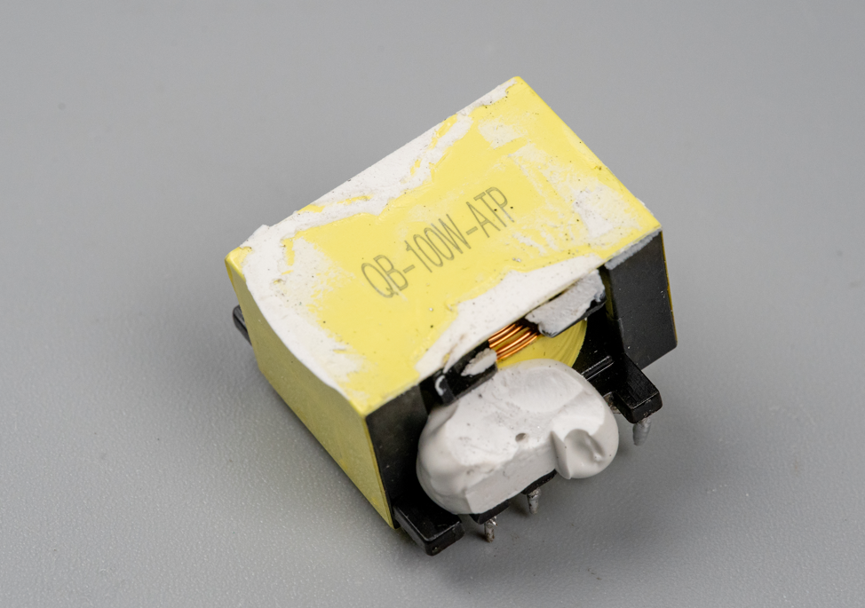

变压器。

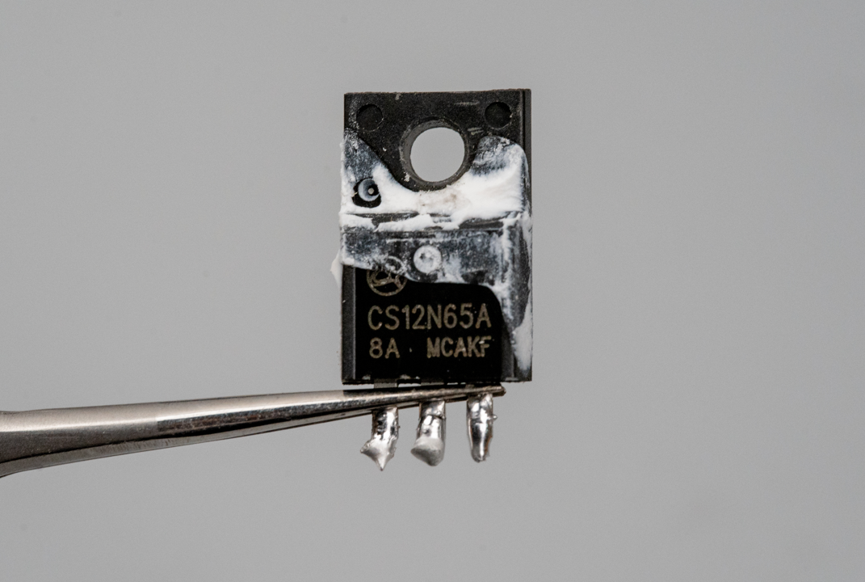

来自威旺的NMOS，型号CS12N65A，耐压650V，电流12A，导通电阻0.59Ω。

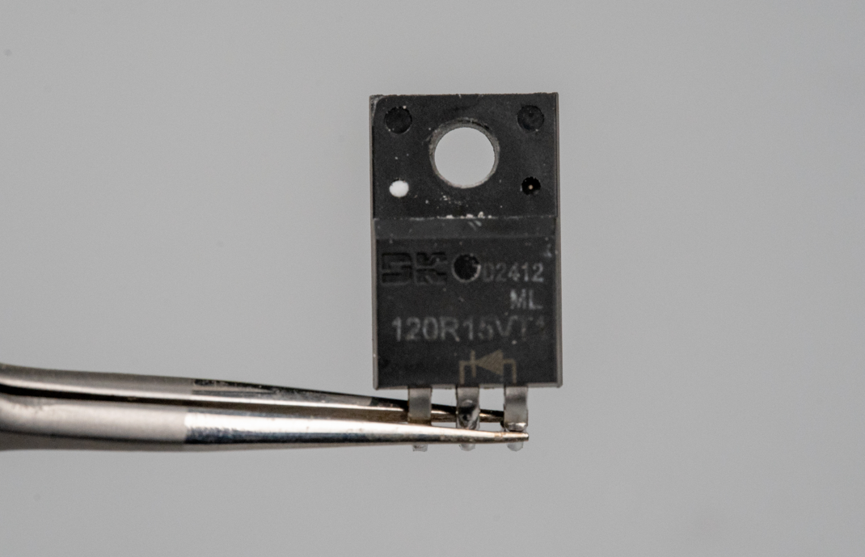

合封同步整流芯片，来自东科半导体的DK5V120R15VT1，封装TO-220F。

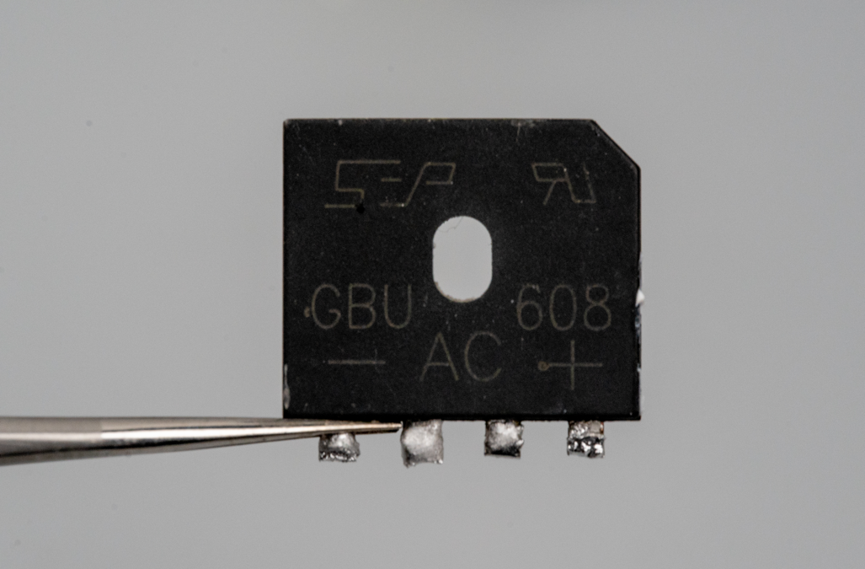

整流桥的型号是GBU608，直流反向耐压800V，电流6A。

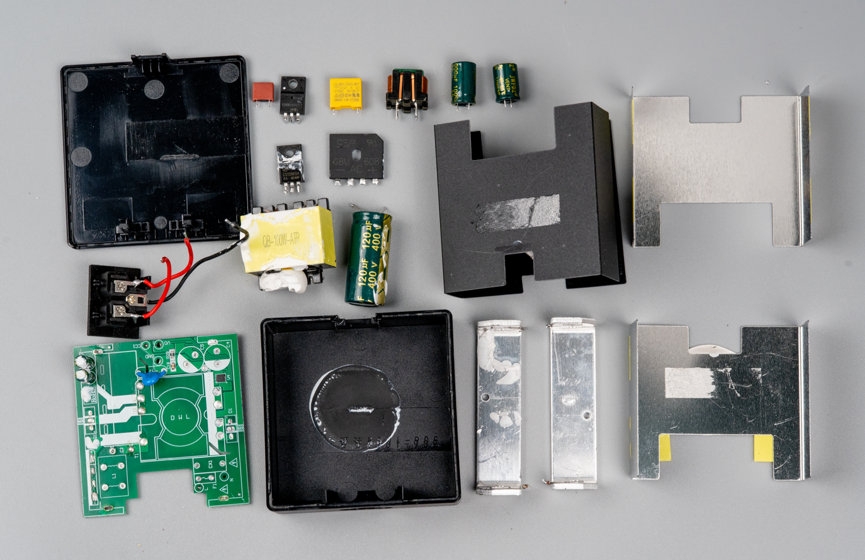

以上是从板子上拆解下来的插焊物料。

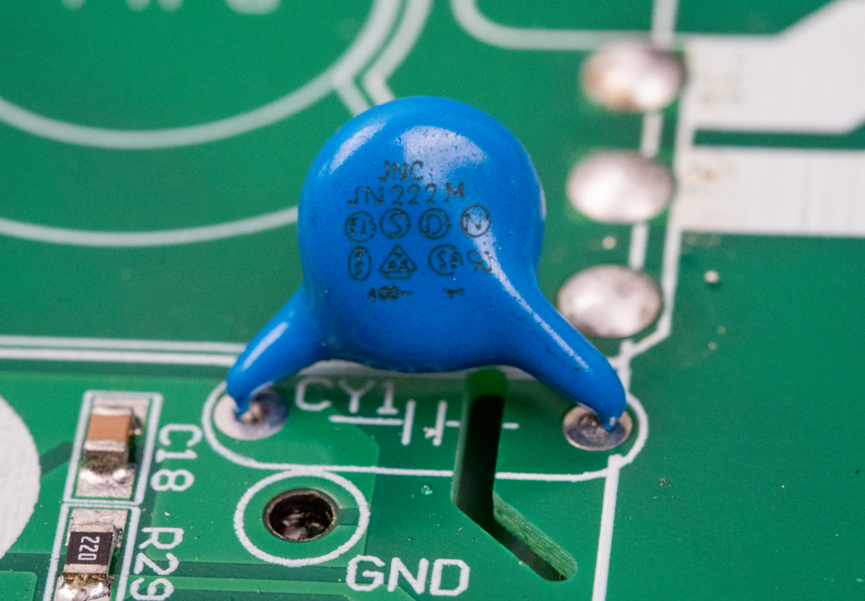

另外隔离采用了一个2.2nF的Y1安规电容。

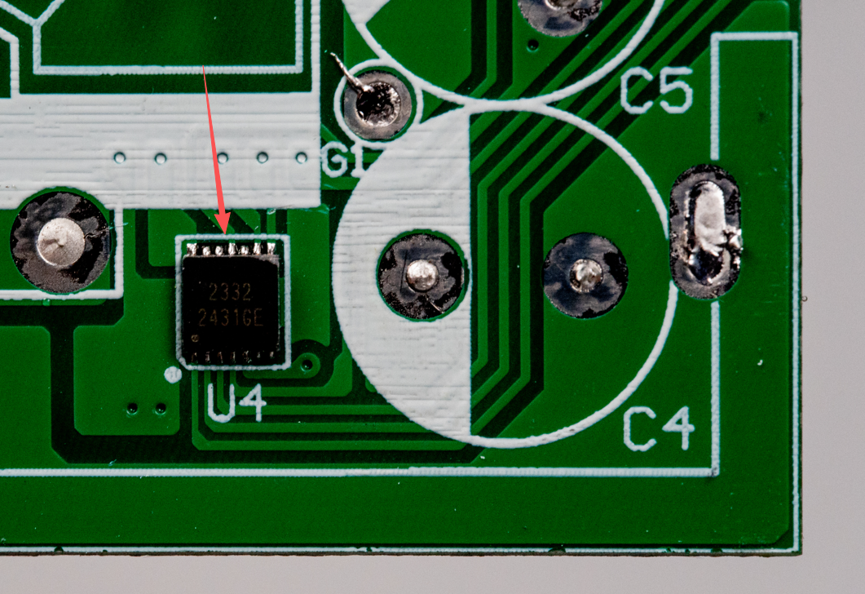

板子上还有一个器件，看起来三个输出线中的CC线就是连接到这里的，说明这是一个充电协议芯片。

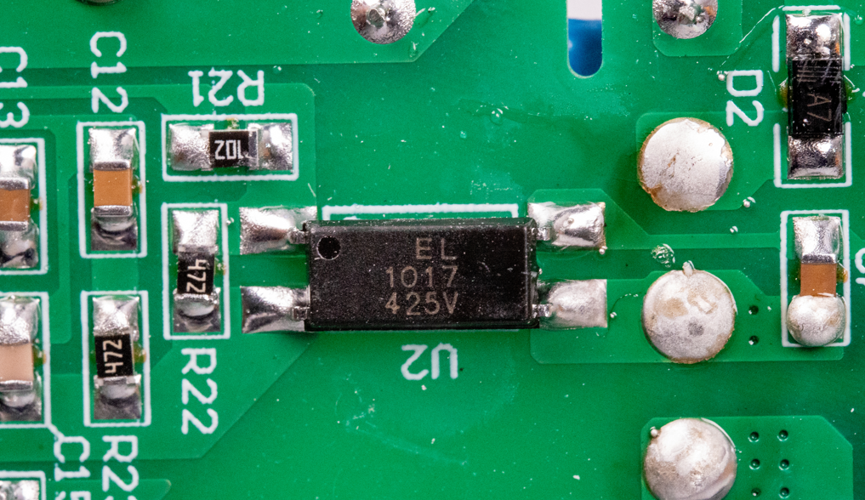

接下来看看板子背面，有一个输出光耦的型号是EL1017，封装形式为SOP-4-2.54mm。

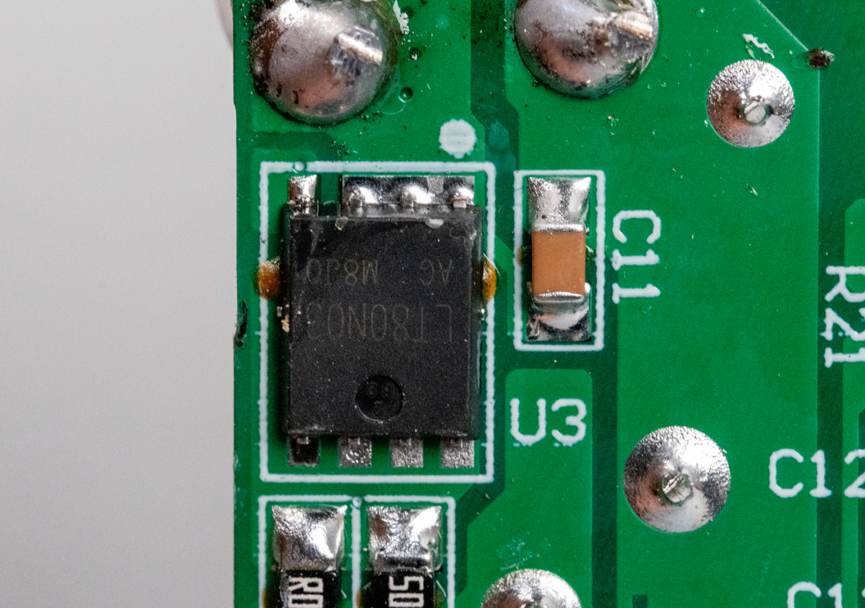

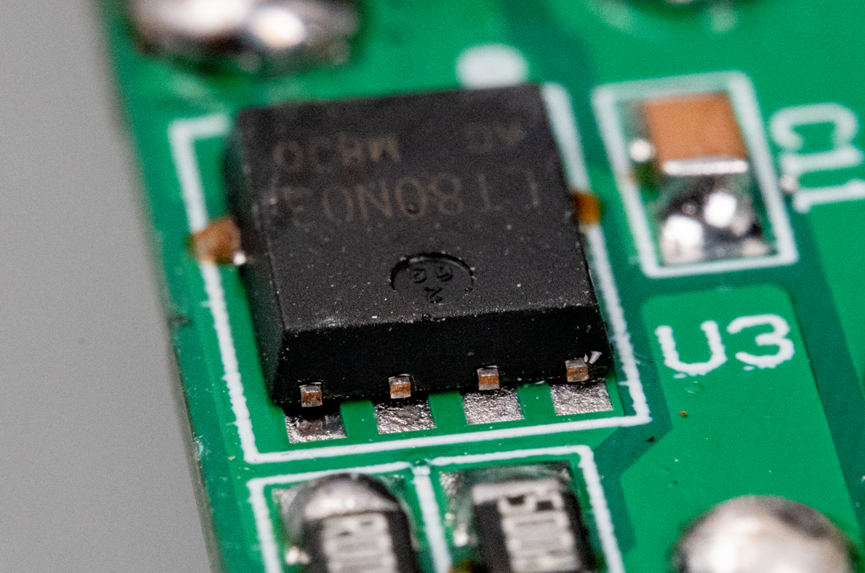

板子上还有一个NMOS型号是LT80N03，当我看到这个管子时，我大概明白了为啥这个电源不能用了。

这玩意显然是焊接不良，四个引脚在空中飘呢，能正常输出就怪了。至于为啥焊接不良，可能是SMT时物料引脚已经氧化，或者是焊接曲线调整的不好，这个可以让搞DFM的出来分析一下。

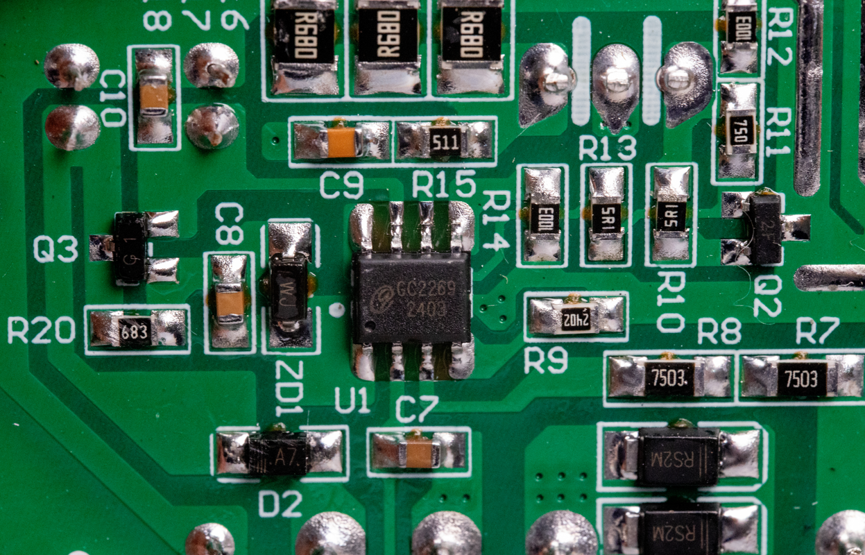

板子背面的AC-DC控制器的型号是GC2269，来自扬州国芯。

以上就是这个电源适配器的拆解。
