垃圾站捡的“战损”工控机，拆开一看：全是当年顶配大厂料，内存颗粒现在身价翻5倍！

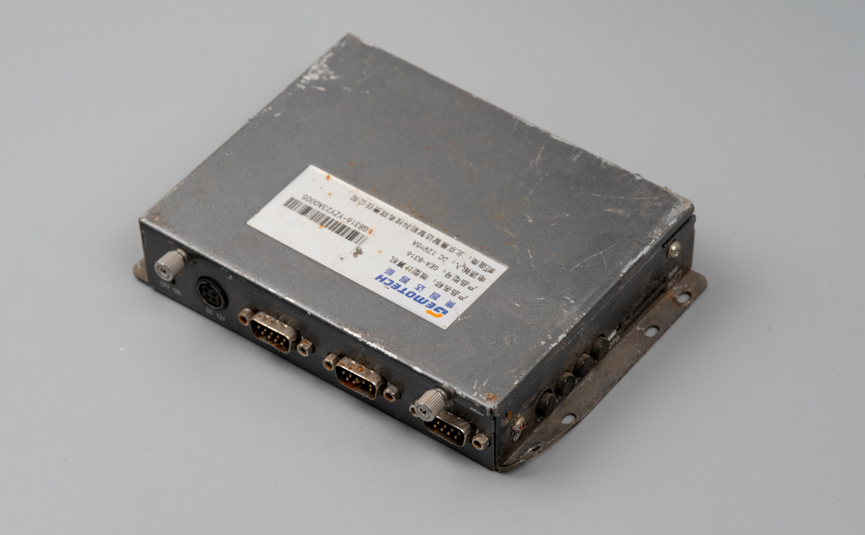

我相信大家不难发现，这个工控盒子一看就是我从垃圾站扫荡回来的战果。大家可以猜猜这个我花了多少钱从老板娘手里拿下？

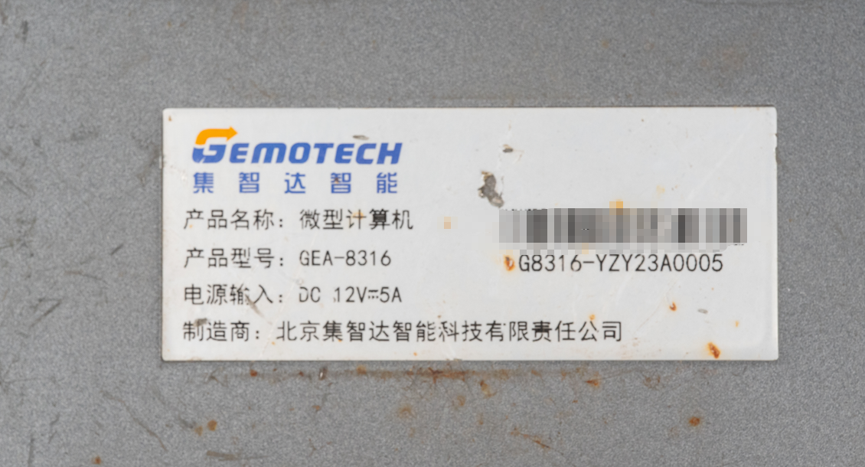

看铭牌，这是来自集智达智能的微型计算机GEA-8316。

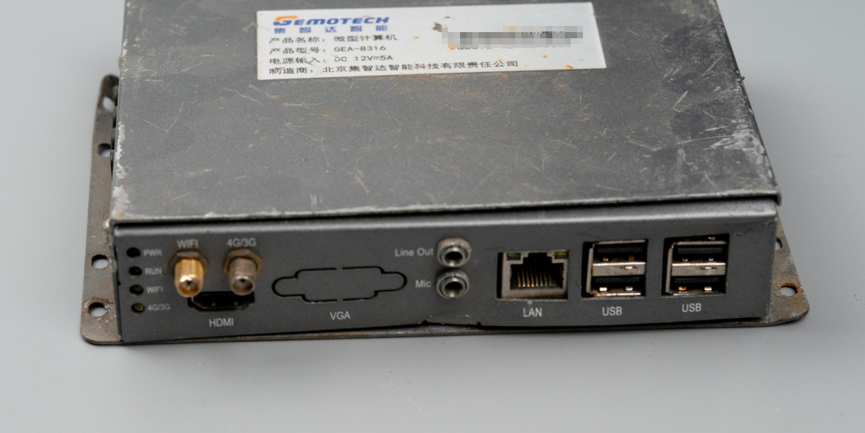

这玩意的成色已经是战损级别了，看来在沦落到垃圾站之前，也经历了几多风雨几多坎坷。它这一有WiFI和4G天线连接器、HDMI输出口、音频输出和MIC输入口、以太网接口、以及四个USB2.0接口。

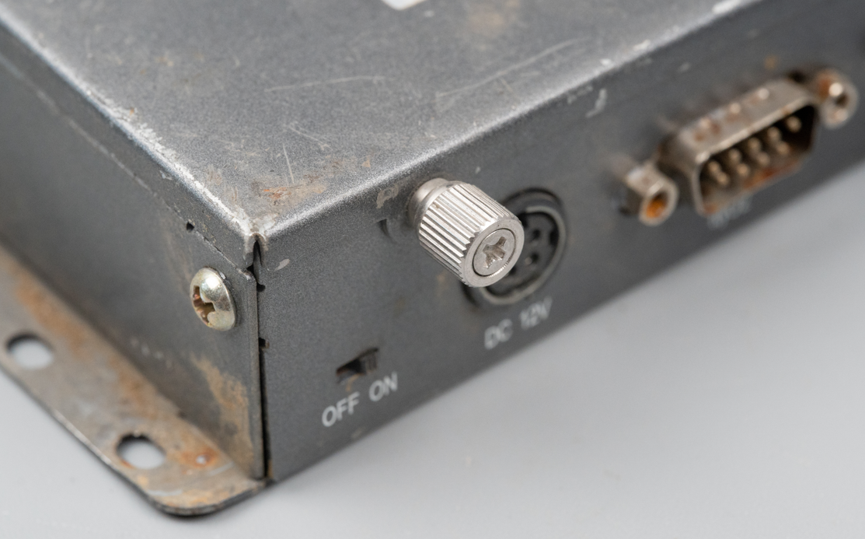

拆解方式倒是非常简单，采用了两个手拧螺母，而且这手拧螺母的质量看着很不错，出淤泥而不染。

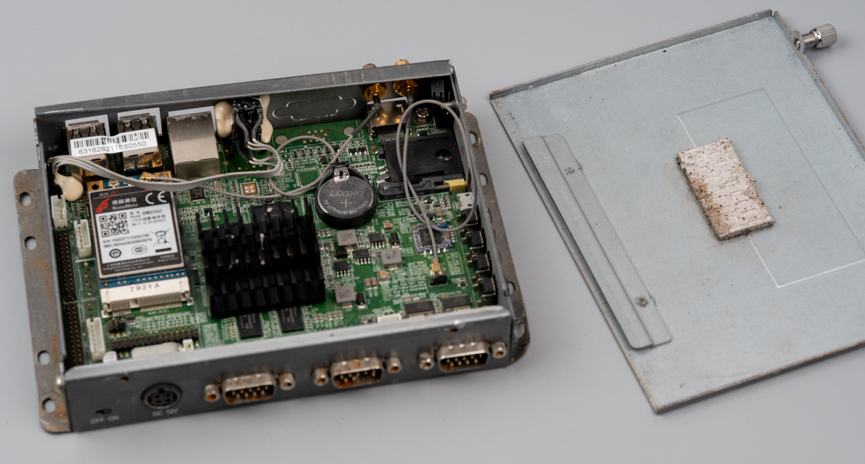

拧开手拧螺母就可以拿掉顶盖了。

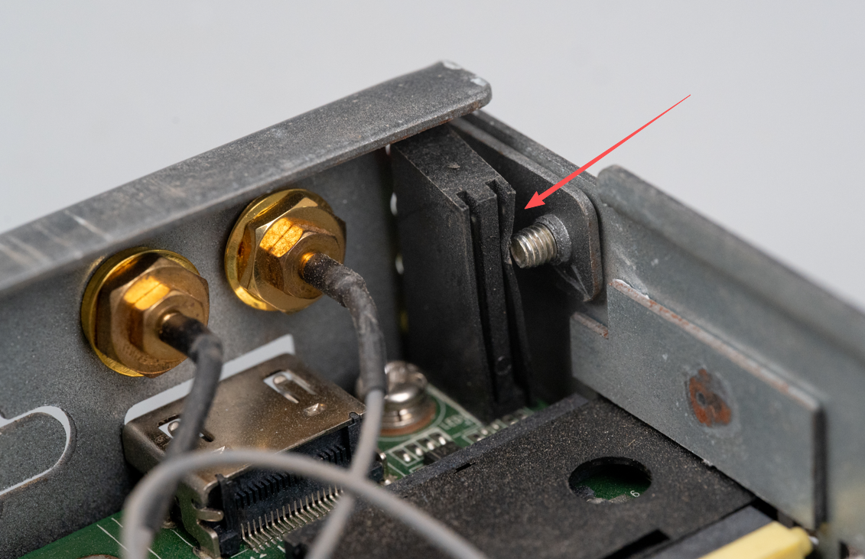

我发现它这个结构设计有一点点问题。侧面挡板的螺丝上进去之后会顶到LED的塑胶壳体，这个问题也比较好解决，更换较短的螺丝即可避免。

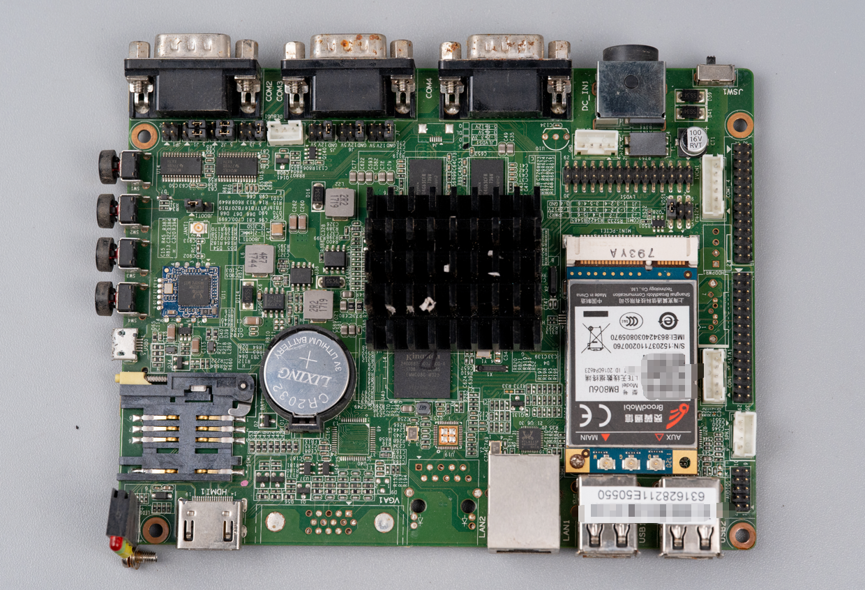

这是拿下来的完整的PCB板，这是一个典型的SoC工控板，板子四周全是接口、按键等等。核心CPU上面加了铝合金散热片。4G通信采用了MINIPCIE接口的成熟模块。

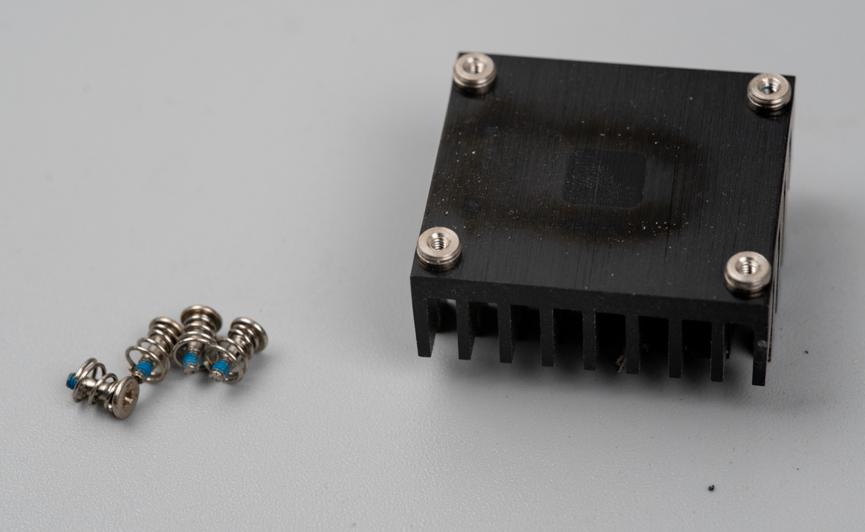

接下里拆掉CPU的散热器，这个散热器做工挺不错，四角植入了四个螺母，采用了带弹簧的螺丝，可以保证压力适中。

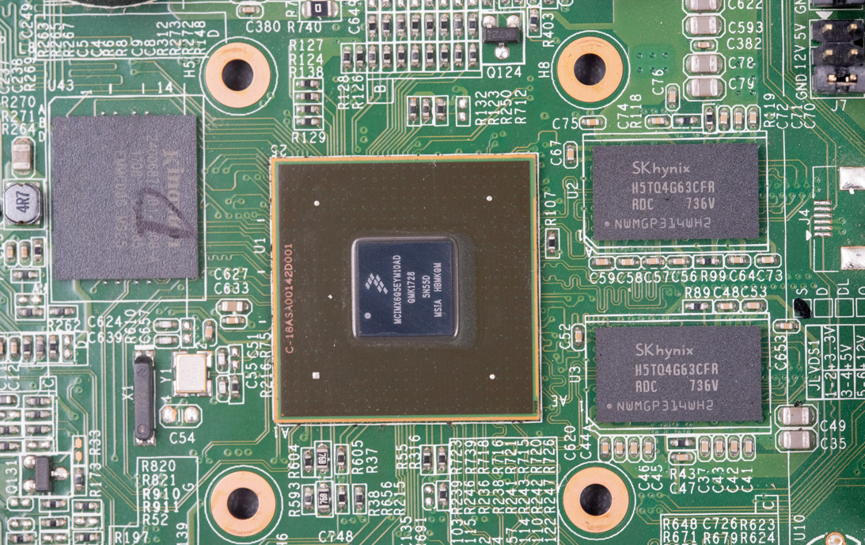

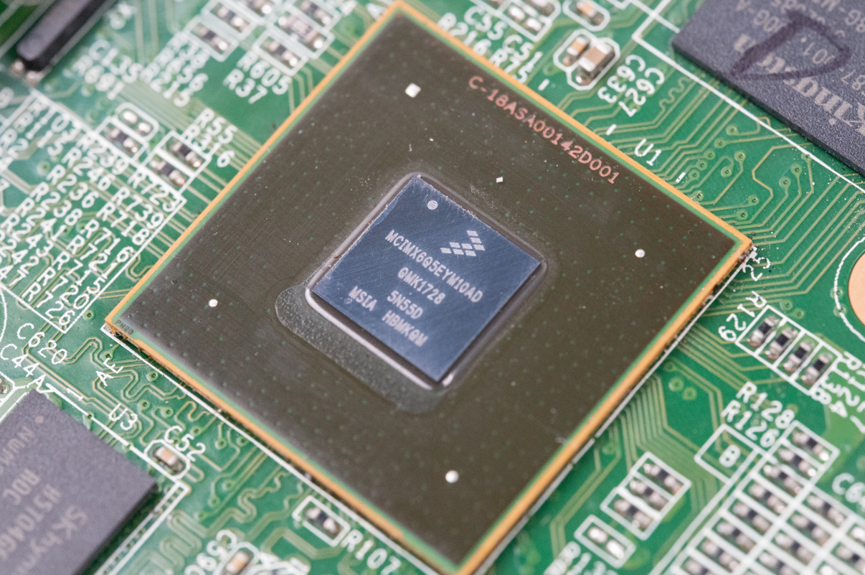

去掉散热之后发现CPU居然还是恩智浦的iMX6Q。

这在16年-20年之间还是非常火的，基本上类似产品都有用这些物料，但是逐渐往后，更多的产品就开始使用瑞芯微和全志了。

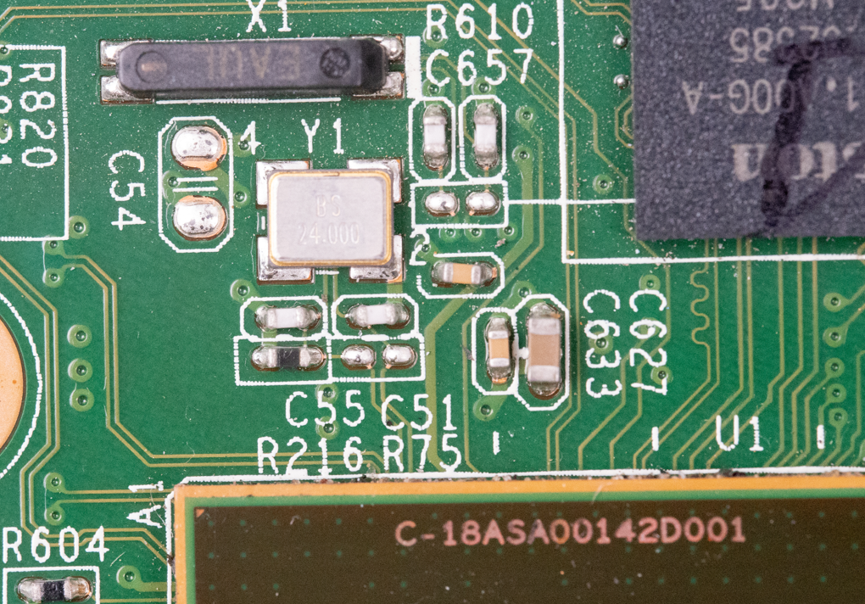

CPU的晶振电路布局布线。

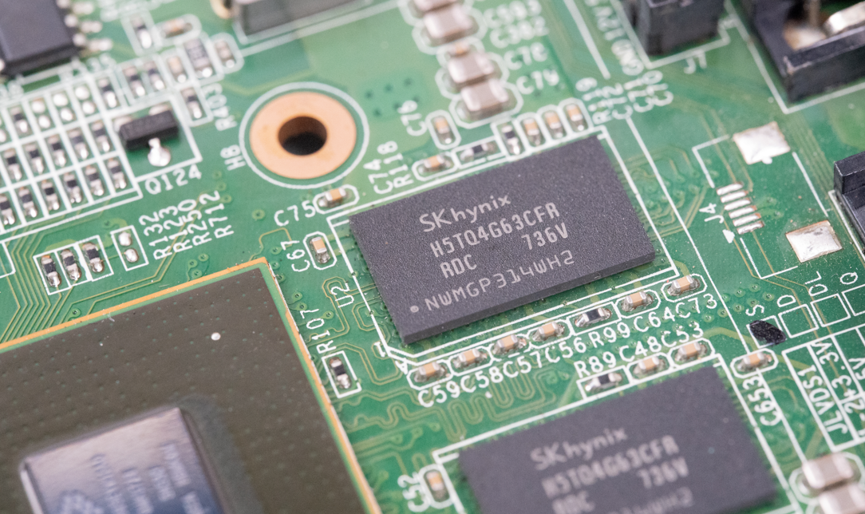

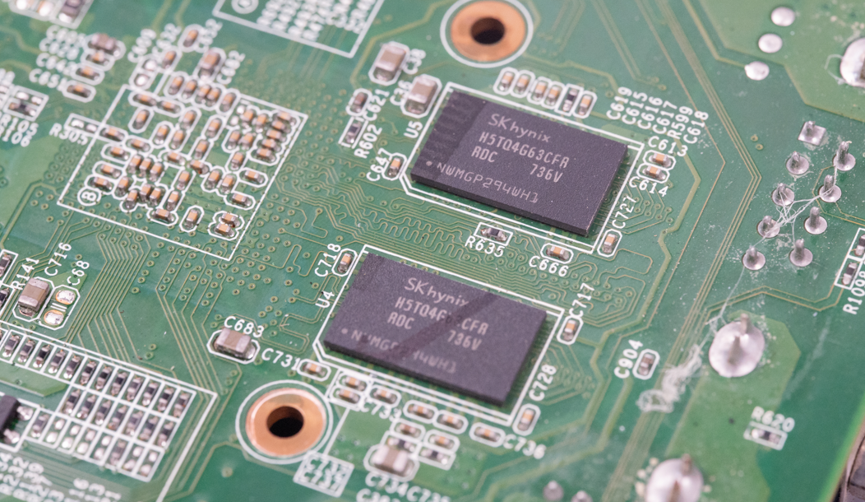

这个CPU在板子正反面各外挂了2颗海力士的DDR3颗粒，型号是H5TQ4G63CFR-RDC，单颗容量4Gbit，4颗组合就是2GB。

不得不说，现在拆出DDR颗粒正是时候，要知道现在存储器件都已经是以前的四五倍了。
