胜利86E万用表拆解

前两年做一个产品的时候，需要用到热电偶测温，于是我买了一个胜利86E万用表，这两天电池没电了，换电池的时候正好拆解学习一下。

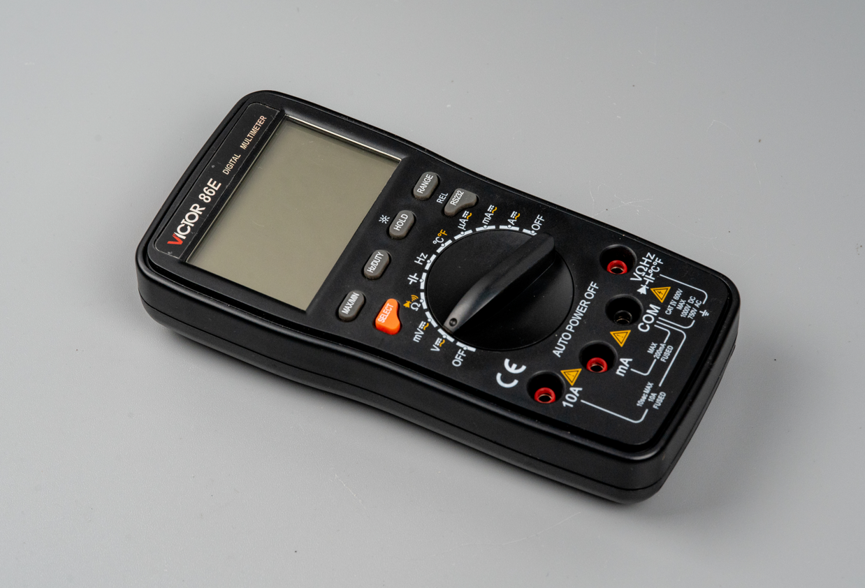

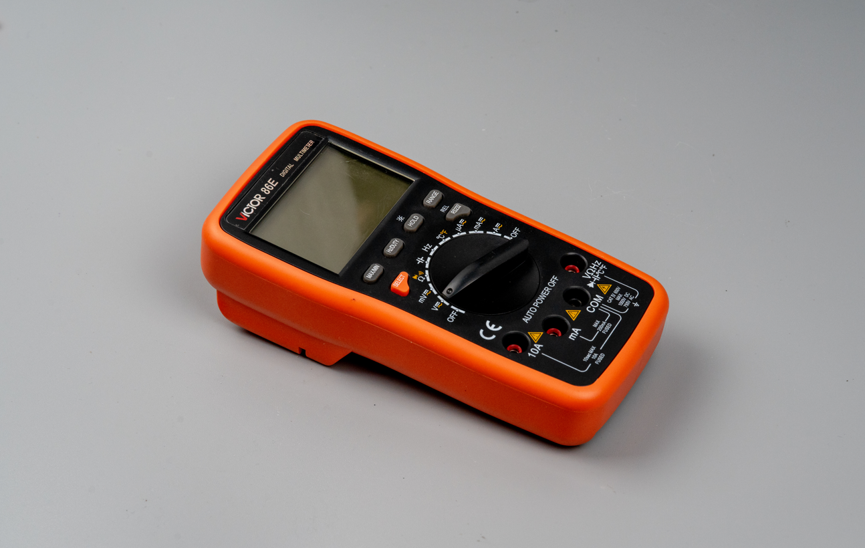

去掉外面的黄色防摔胶皮，整个表壳是黑色的。

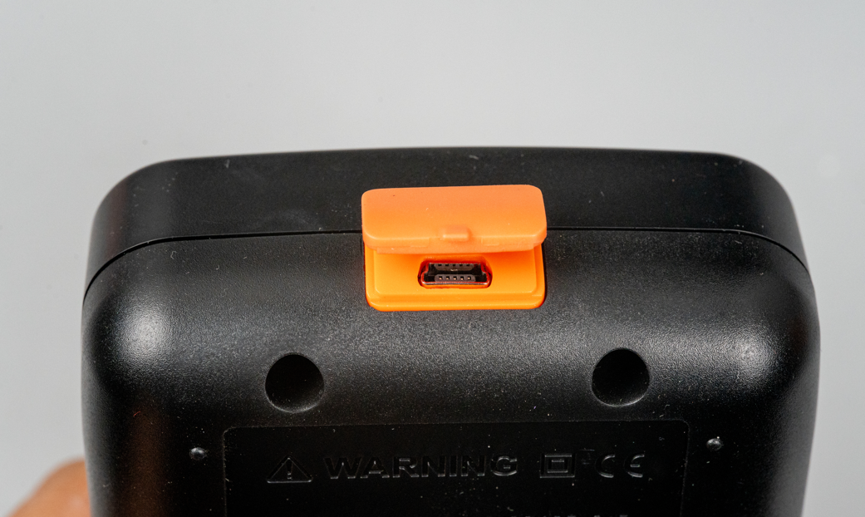

顶部有一个Mini-USB数据通信接口。

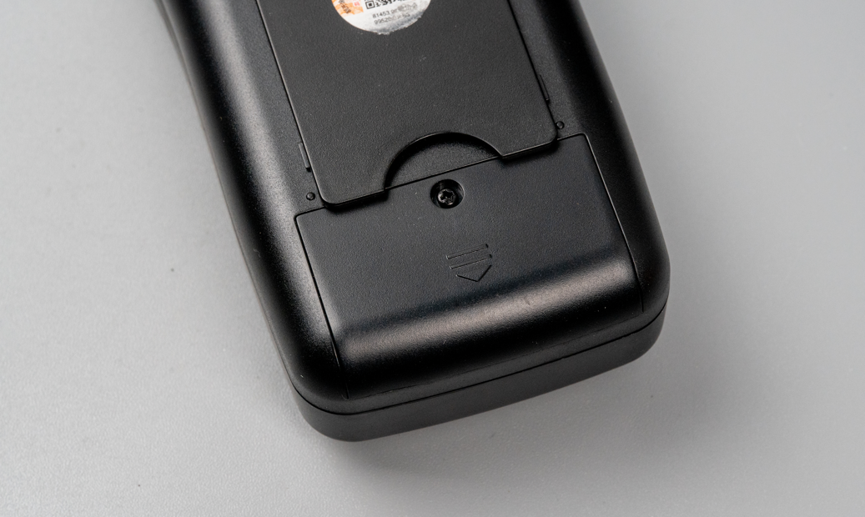

背部电池舱盖使用螺丝紧固。

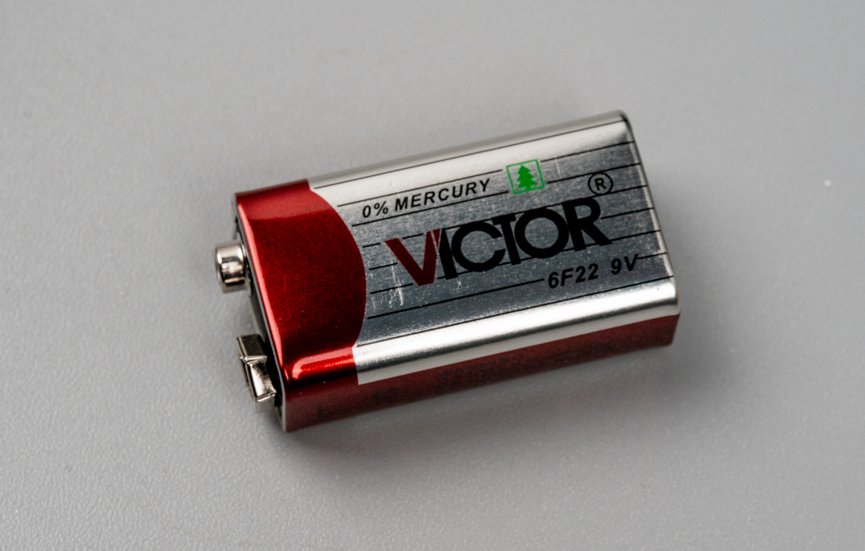

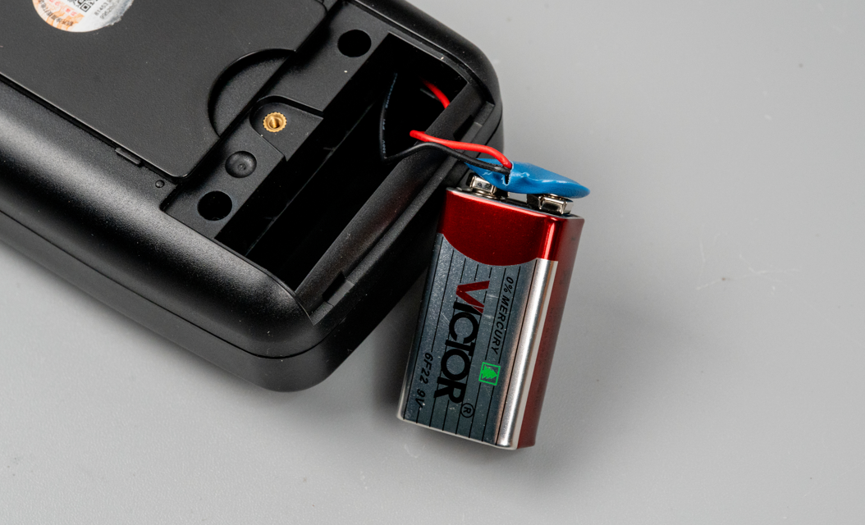

这个表使用的是这种9V的碱性电池。有时候没电了，死活找不到这种电池，然后一次买好几个，结果用的时候往往找不到放在哪里了。

目前这个电池还是原装的。

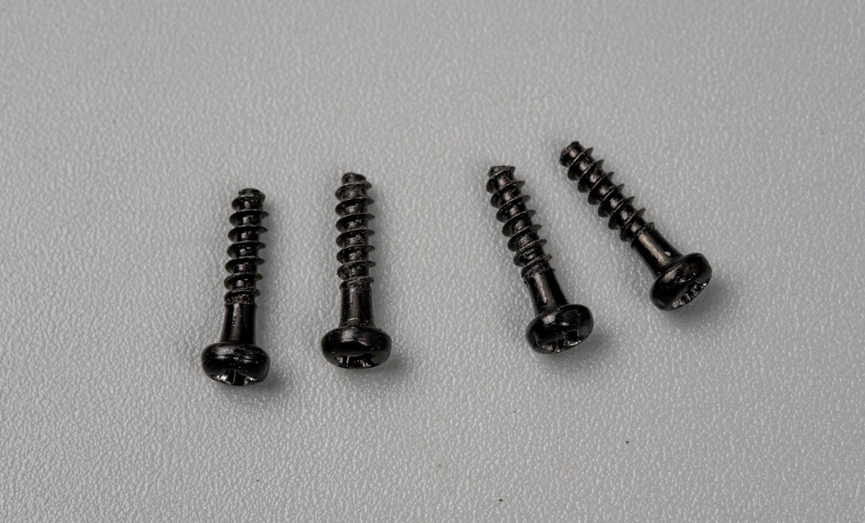

外壳四角的螺丝拆掉。

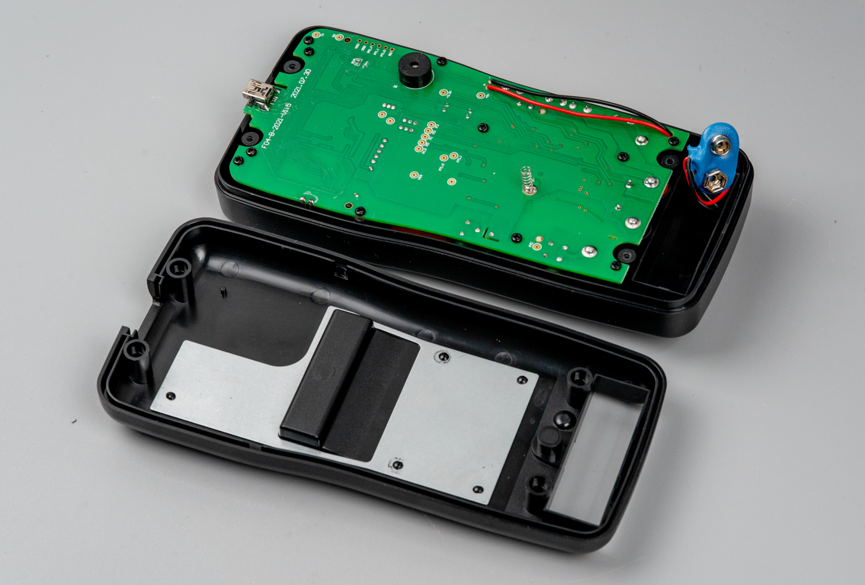

就可以打开表后盖了。

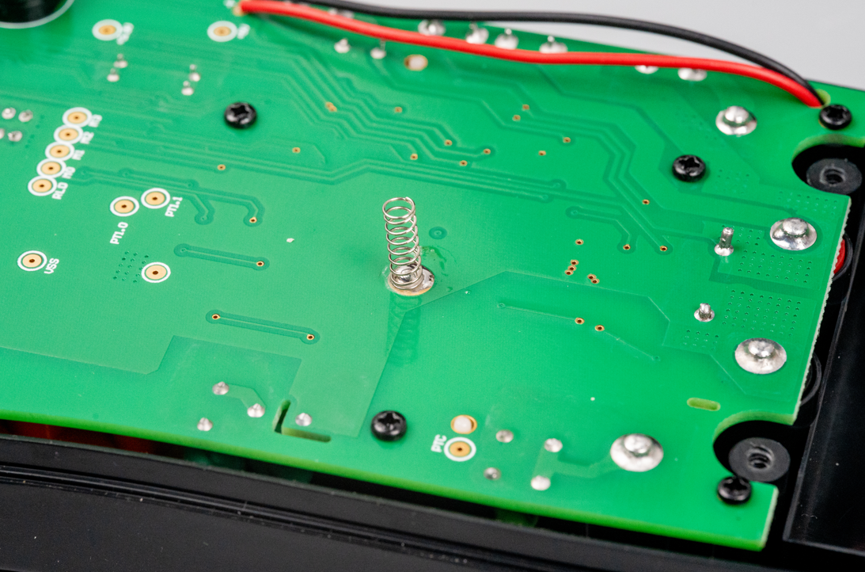

电路板中间有一个导电弹簧，后盖安装上去之后，这个弹簧和后盖上的金属片短接。

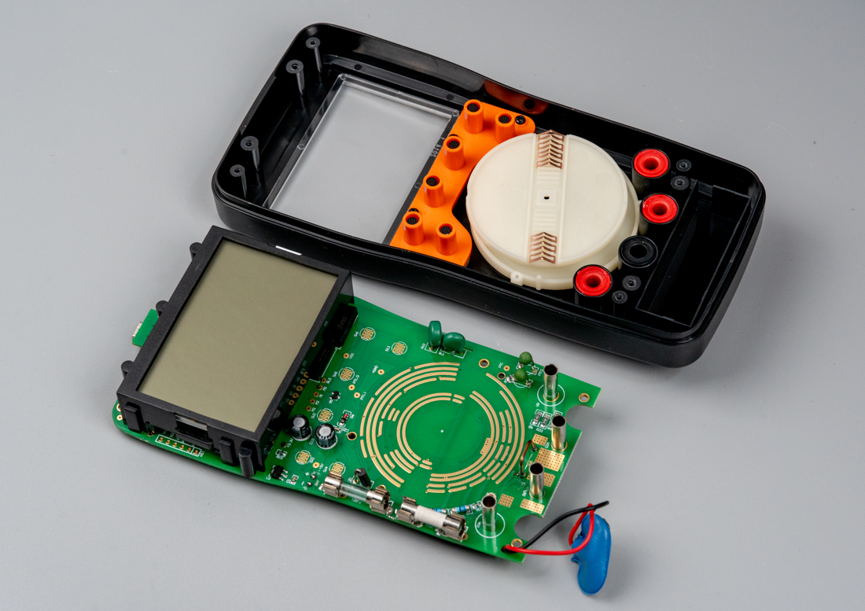

电路板通过螺丝固定在前壳上，去掉螺丝拿下电路板，显示屏有一个支架。

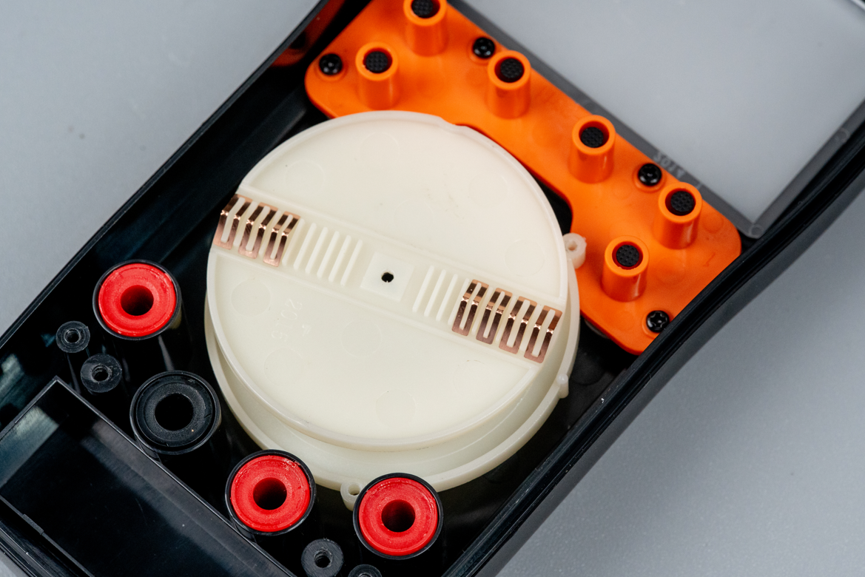

这是表的旋钮。

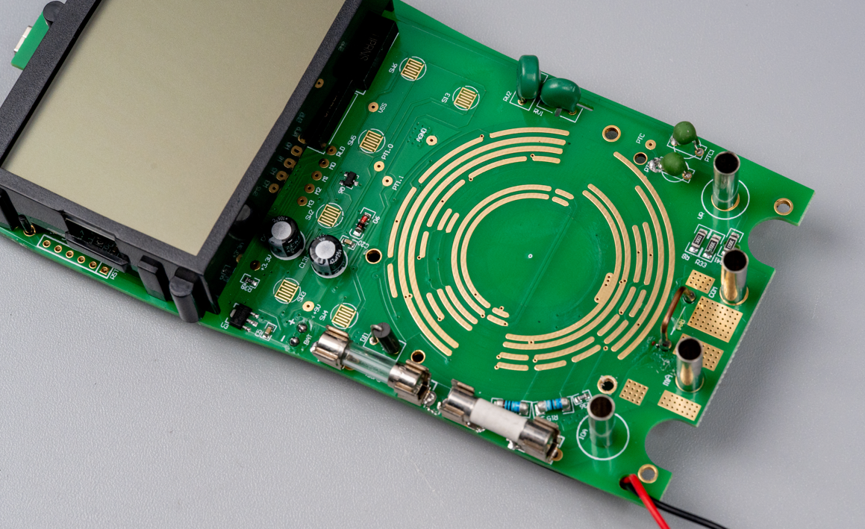

电路板上旋钮部分的编码器焊盘。

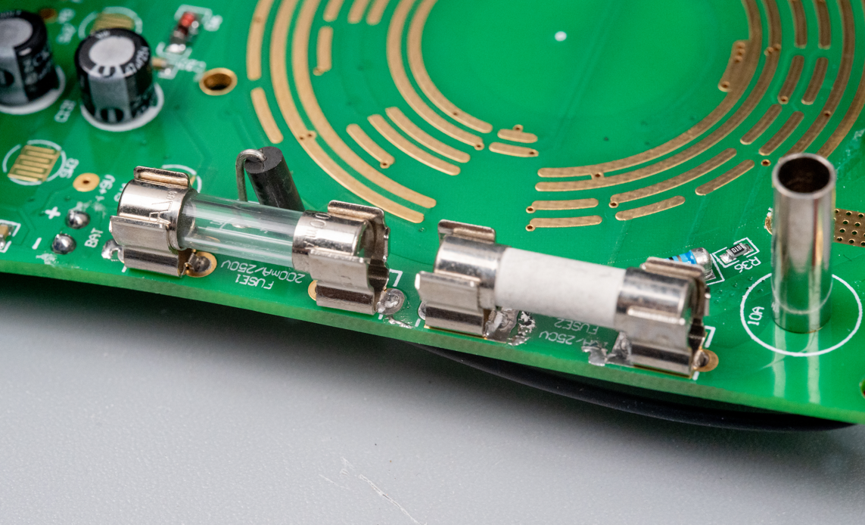

两颗不同电流测量量程的保险丝。

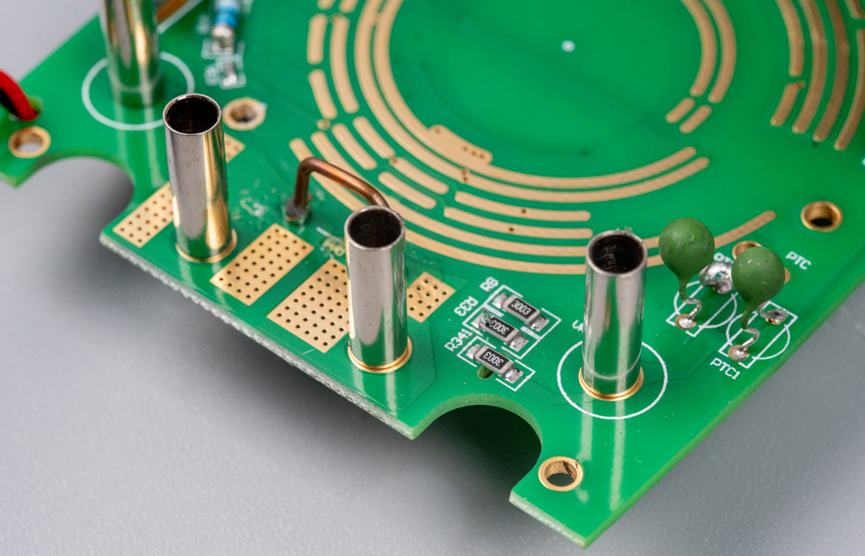

这是四个表笔插线柱。

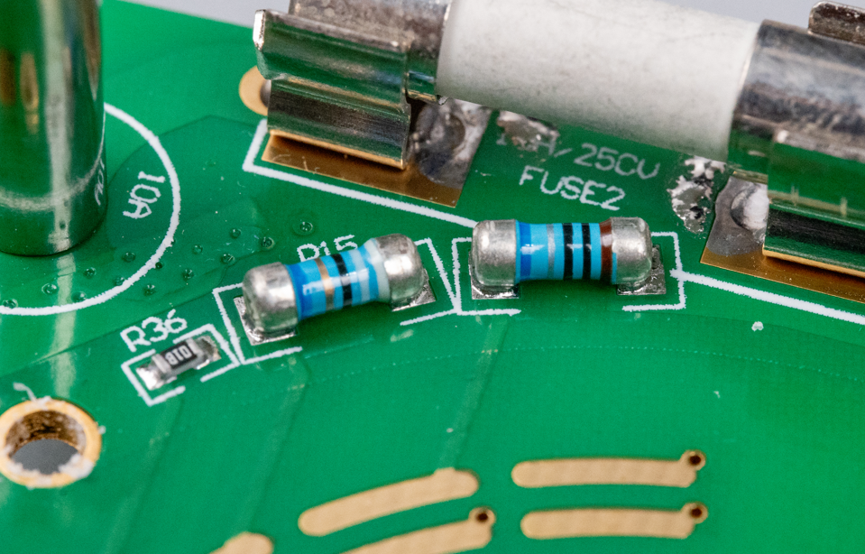

两颗贴片金属膜精密MELF晶圆电阻器。

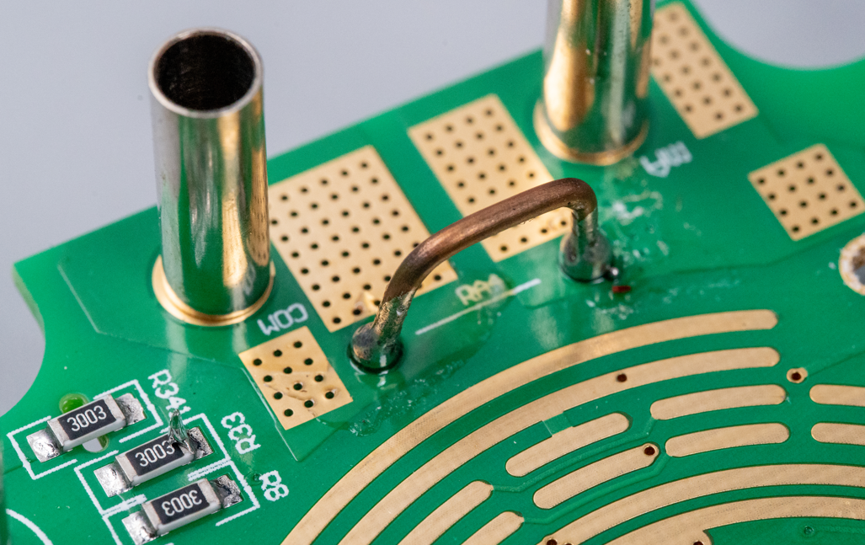

一个锰通丝采样电阻。

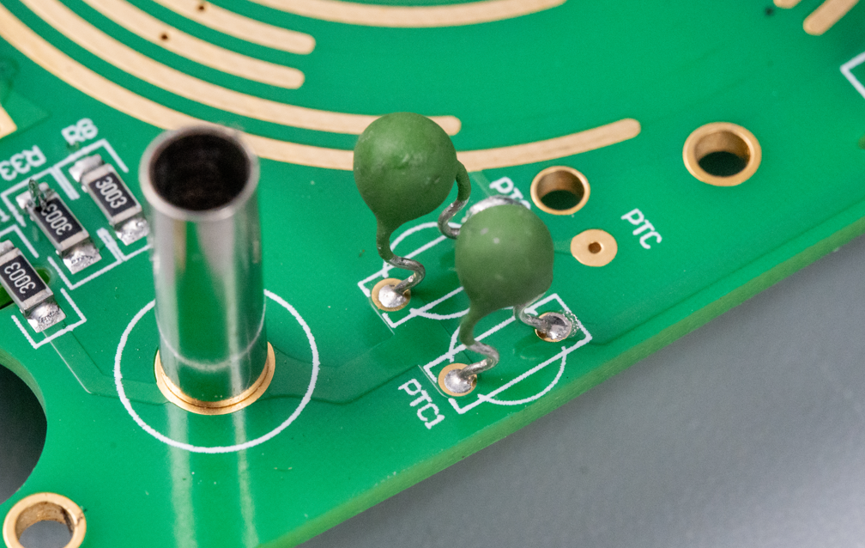

两颗PTC保险丝。

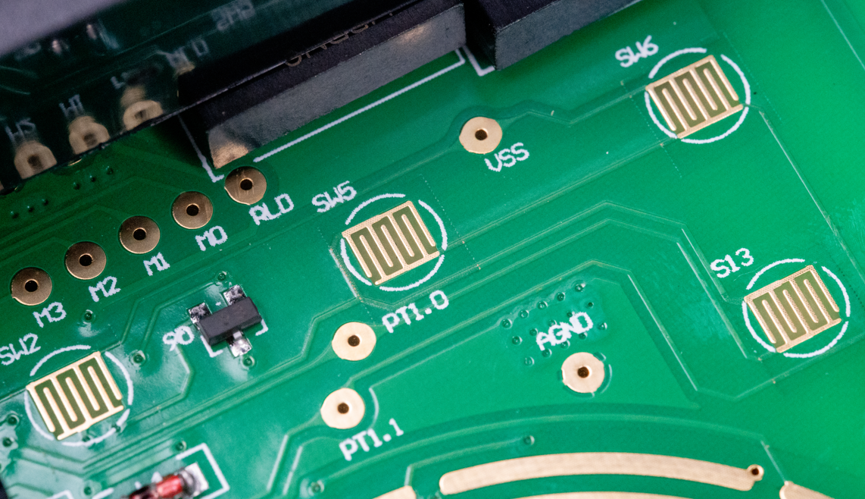

按键焊盘。

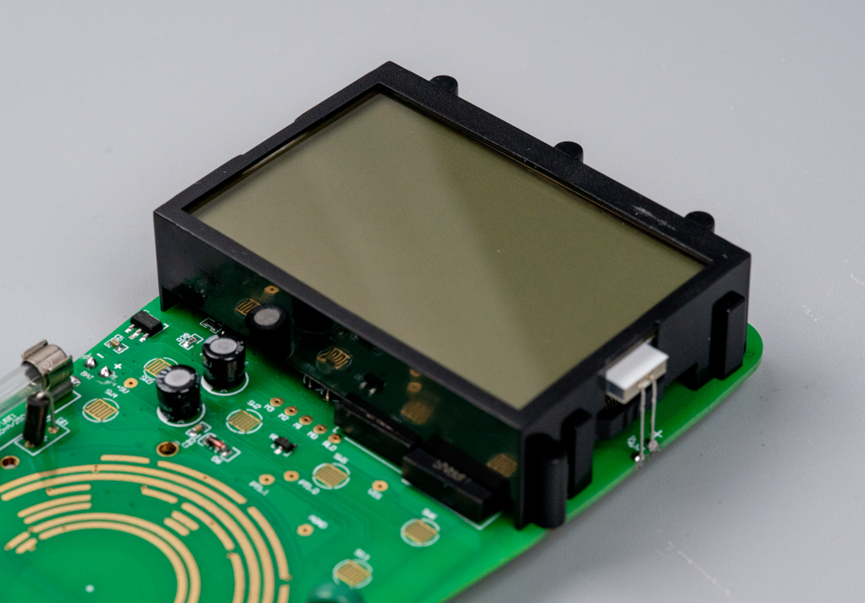

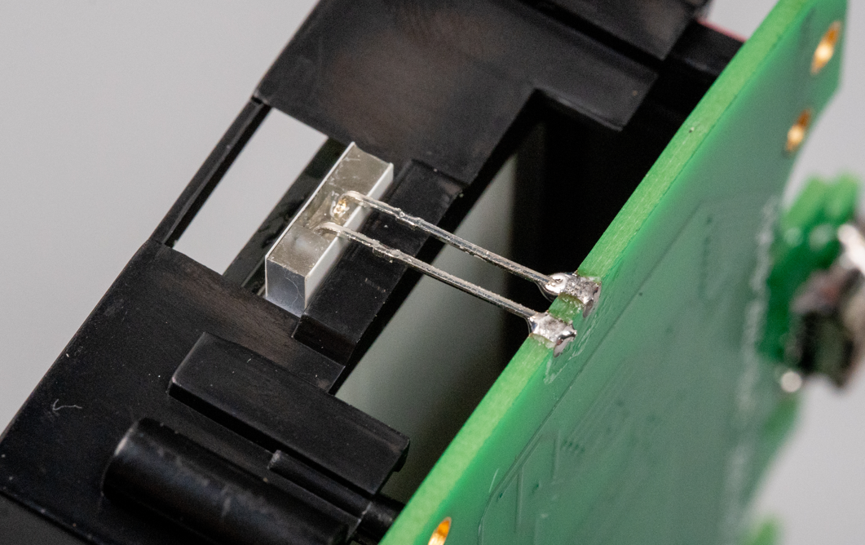

这是屏幕支架和屏幕，屏幕背光的LED焊接在板子边缘。

在板子边缘做了两个邮票孔，这样相比在板子中间做通孔更方便焊接组装。

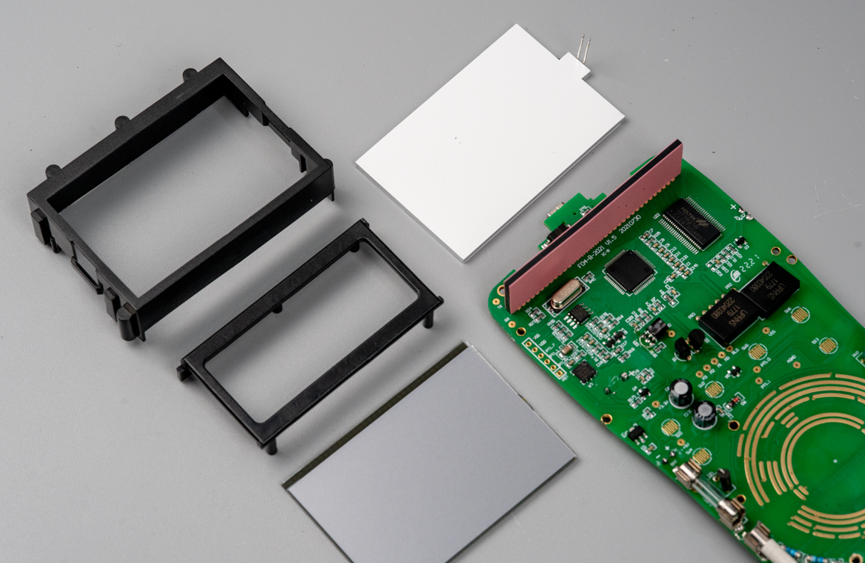

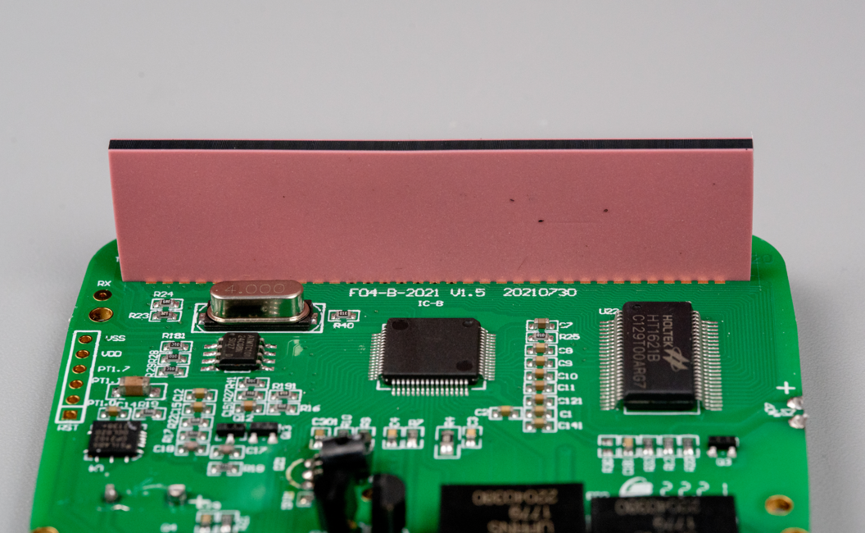

把屏幕支架拆下来，里面还有个黑色的支撑框架。采用的是段码屏幕，屏幕和PCB之间采用斑马胶条导通信号。

斑马导电条的特写。

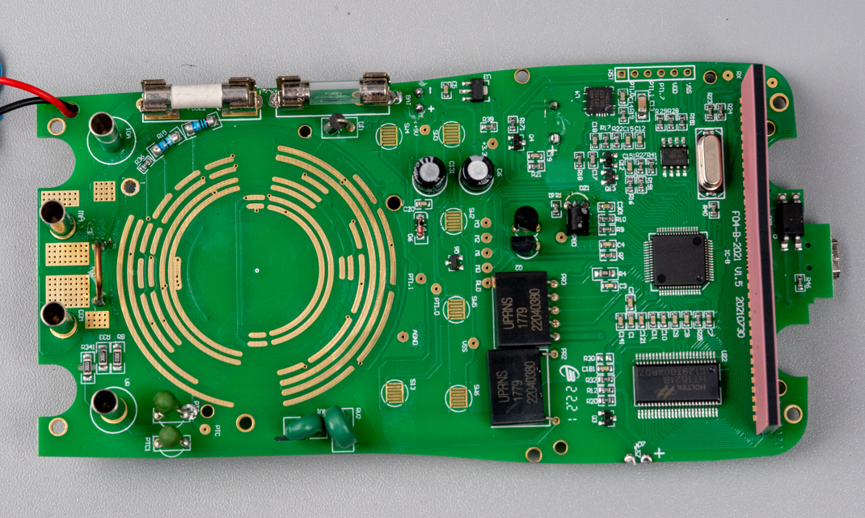

电路板全貌，关键器件都集中在屏幕下面。

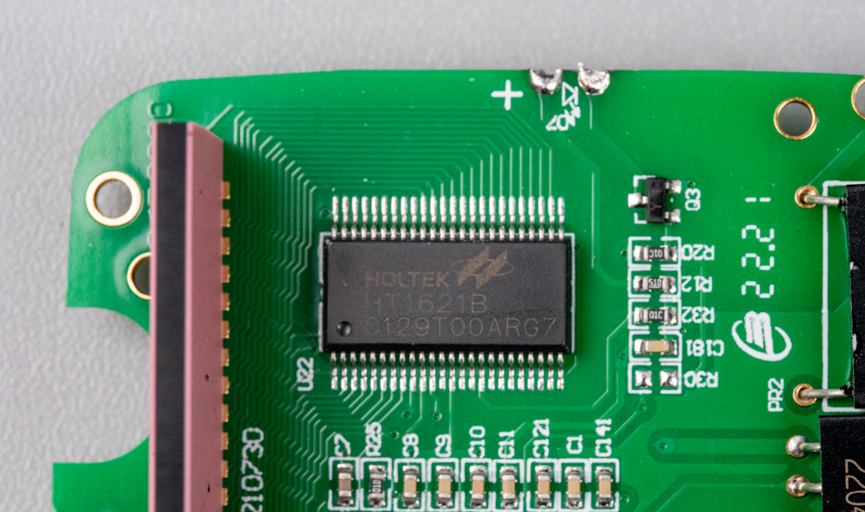

其中屏幕显示驱动用的是合泰的HT1621B，这是一个段码屏驱动IC，通过SPI接口和主控芯片通信。

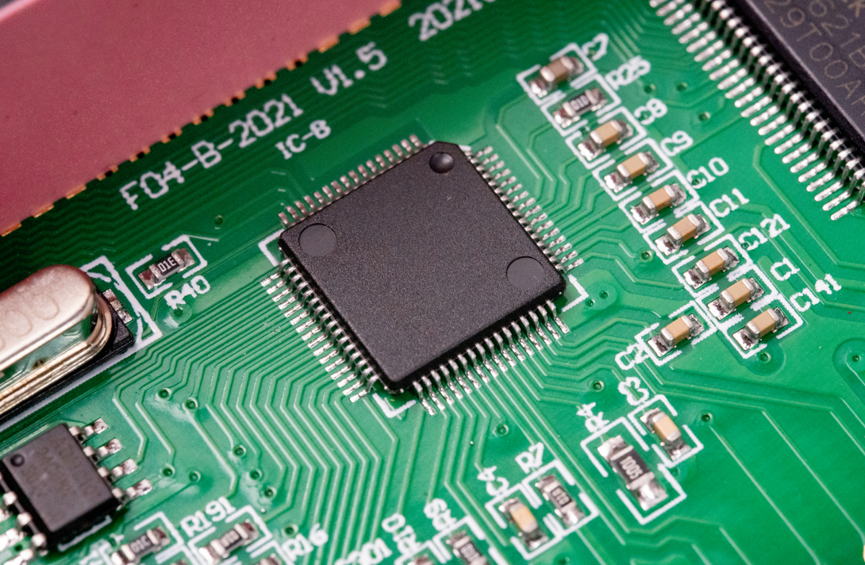

主控MCU封装是LQFP-64封装，上面没有任何丝印。

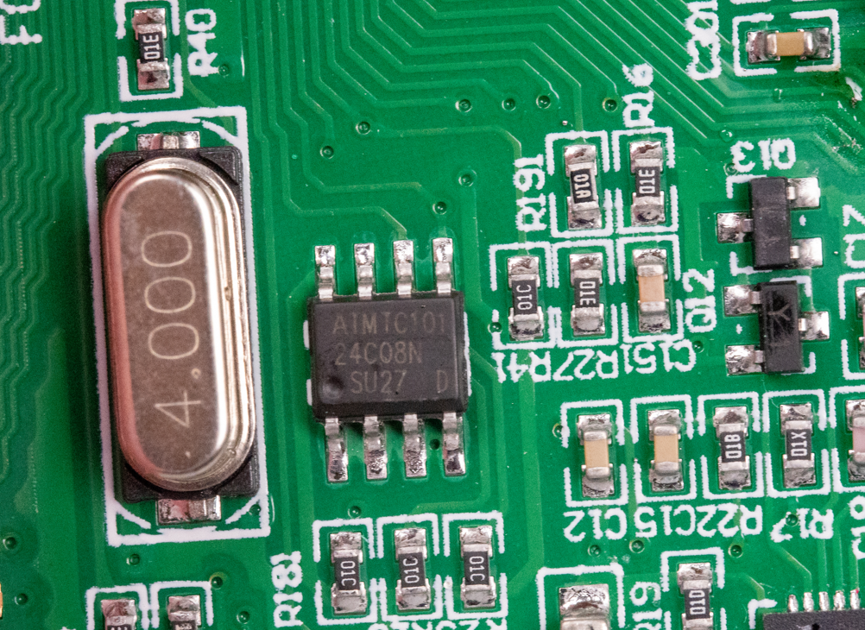

MCU配套的晶振振荡频率是4MHz，有一颗型号为24C08的EEPROM用来存储一些配置数据。

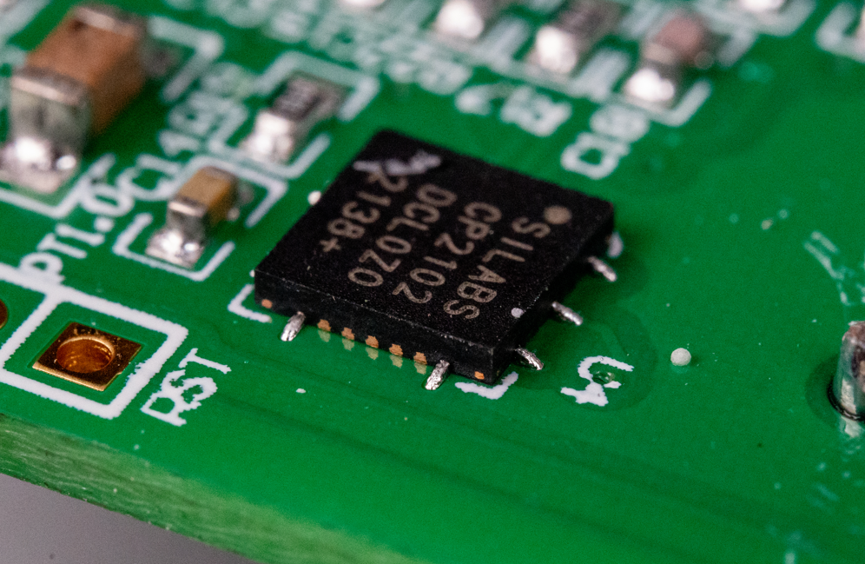

令人意外的是，这个板子上还放了一个SILABS的CP2102，这是一个USB转串口的接口芯片，估计MCU没有USB口，所以UART数据通过这个芯片来和PC通信。这个器件的封装做的很有意思，芯片是QFN封装，没用到的引脚基本都没有做焊盘。

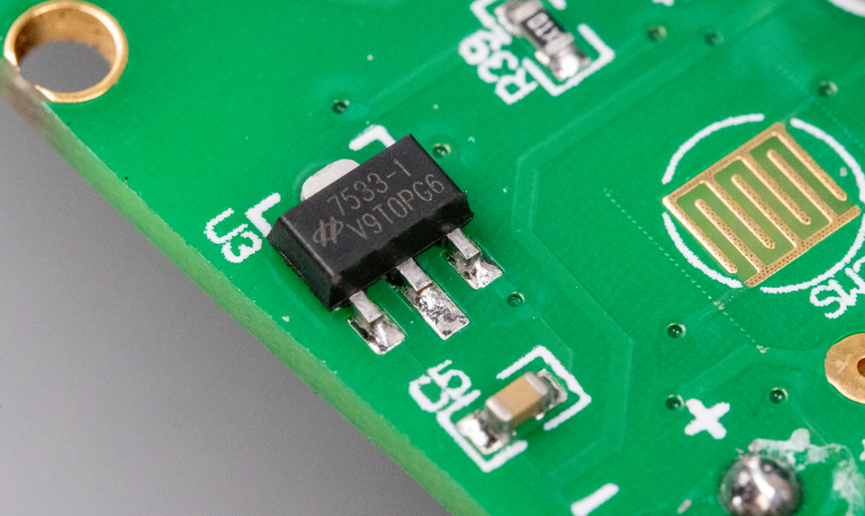

电源降压LDO采用了合泰的HT7533-1，SOT89封装。

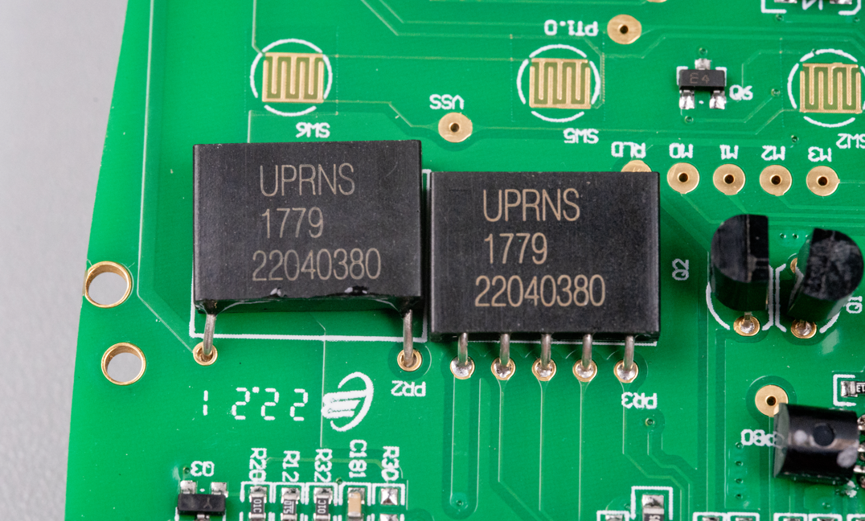

板子上有两个黑色的矩形块，左边两条腿的是个电阻，右边腿比较多的自然就是个排阻了。UPRNS系列精密金属膜电阻、排阻的标称阻值误差及温度系数具有相对的一致性，特别适用于有精密分压，分流等技术要求的电子电路。还有一种 UPRND 为双列直插型。

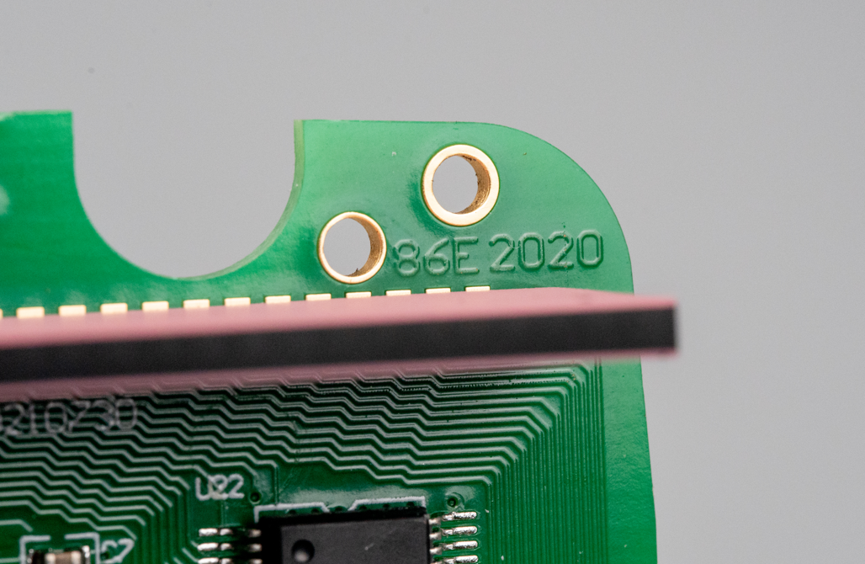

PCB板上有产品型号。

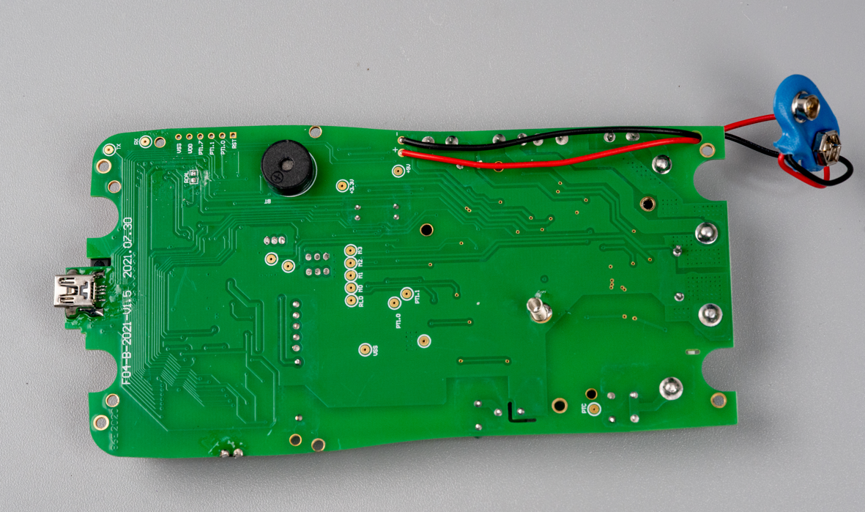

这是电路板背面，蜂鸣器放在这里。

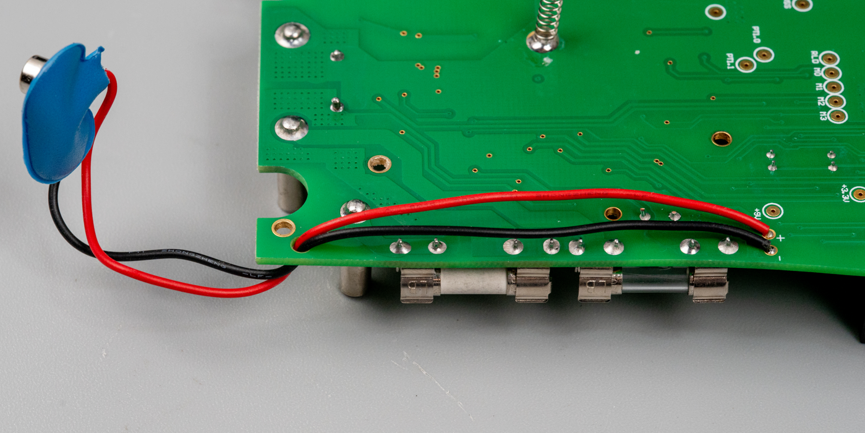

电池线束从PCB上的一个孔穿过，然后焊接在焊点上，这样可以避免换电池时拉扯掉焊点。

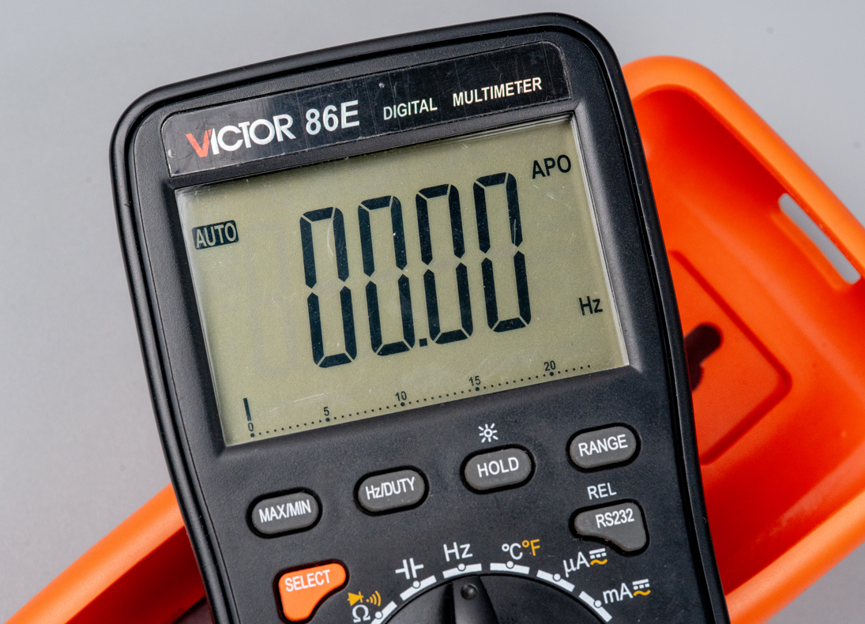

欣赏完电路板，我们把新电池给换上去，安装好外壳。坏了坏了，这下坏了，竟然被我换电池成功了，万用表顺利开机。
