高速电路设计必看！嘉立创FPC阻抗线宽线距参数设计教程！

做高速FPC设计的工程师，大概率都踩过阻抗匹配的坑：明明设计没问题，板子通电后却信号失真，频频报错！

为了帮大家规避这些风险，嘉立创FPC已正式上线了FPC阻抗管控服务。基于实际生产经验，我们还给大家整理了一份超实用的FPC阻抗设计指南，新手也能快速上手！

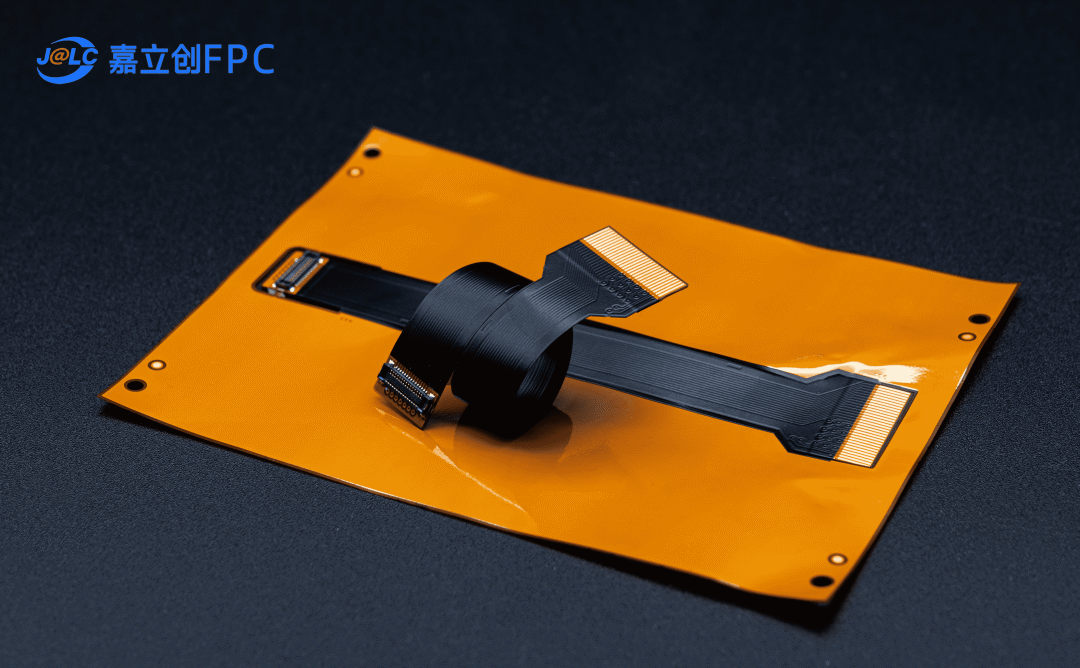

嘉立创FPC样品

阻抗（符号：Z，单位：Ω），简单来说就是电流在电路中遇到的“阻力”。

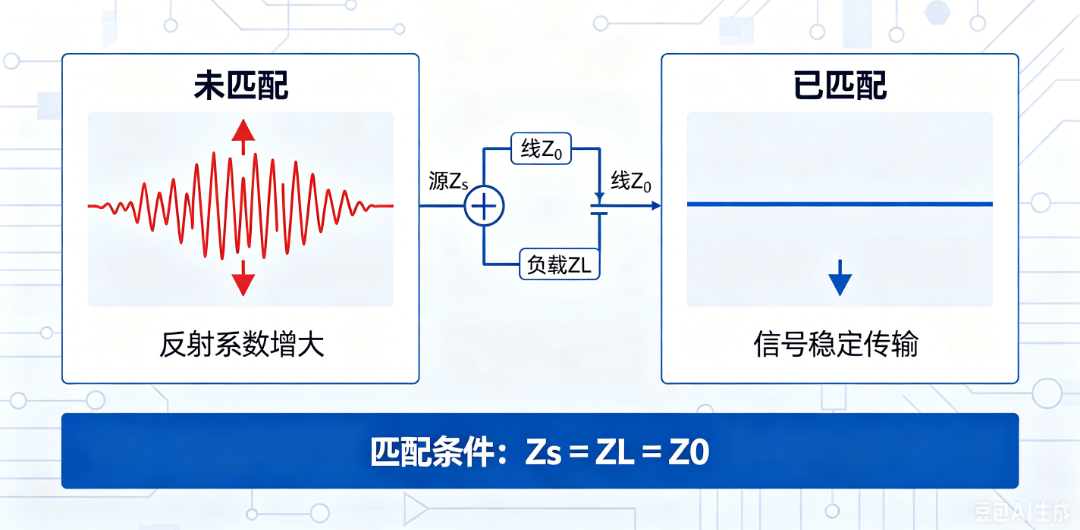

如果这股阻力在高速信号传输的路上忽大忽小，信号就会产生反射，导致严重的信号失真、衰减、波形反弹等问题。不仅会影响传输质量，还会干扰电路稳定性。

所以对于高速信号、射频信号、差分信号的传输场景，我们需要做阻抗匹配，让信号源、传输线和负载之间的阻抗保持一致，消除阻抗不连续节点，确保信号能够平稳、高效地传输。

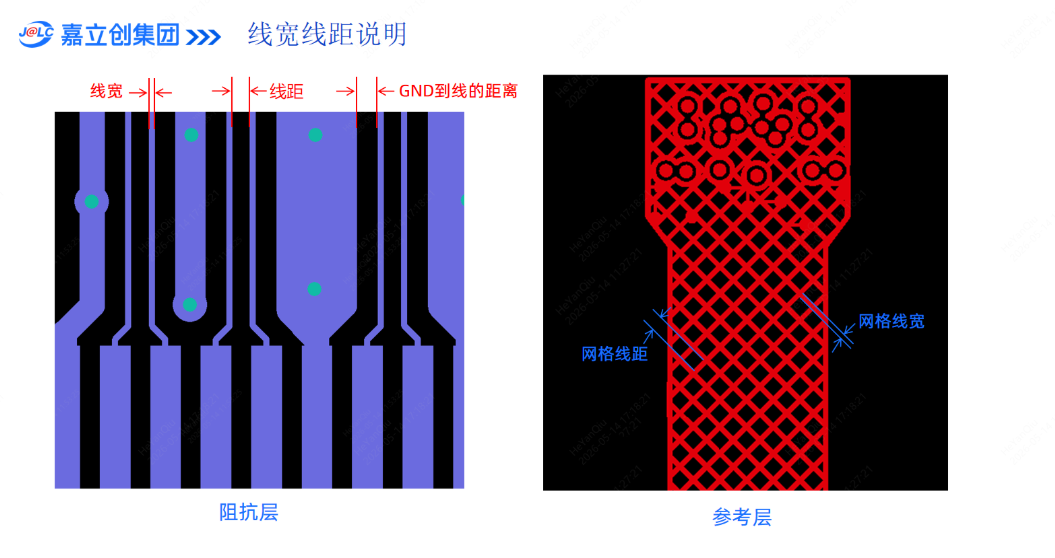

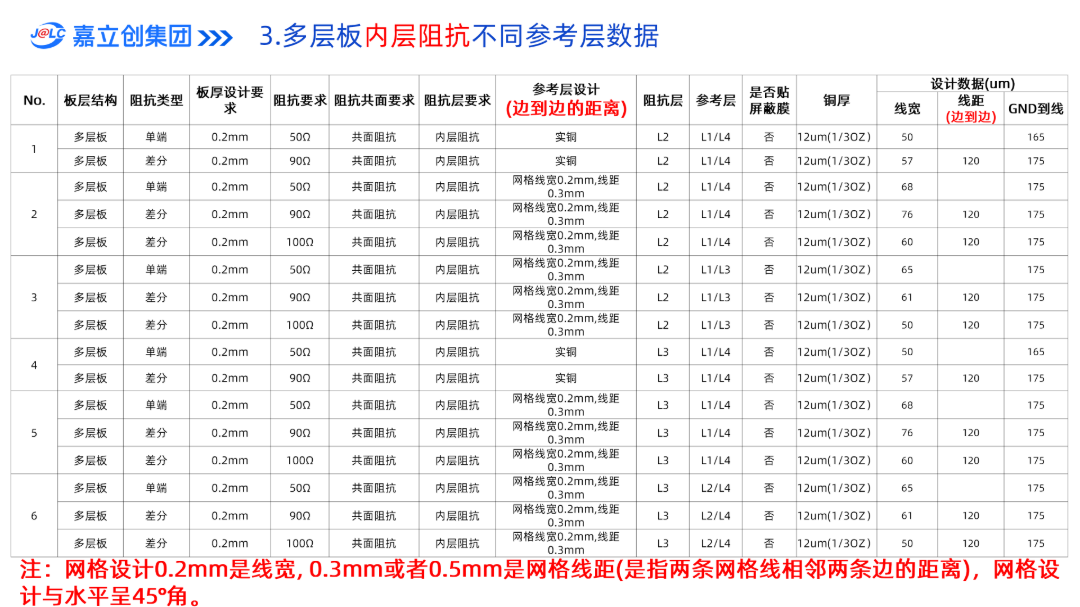

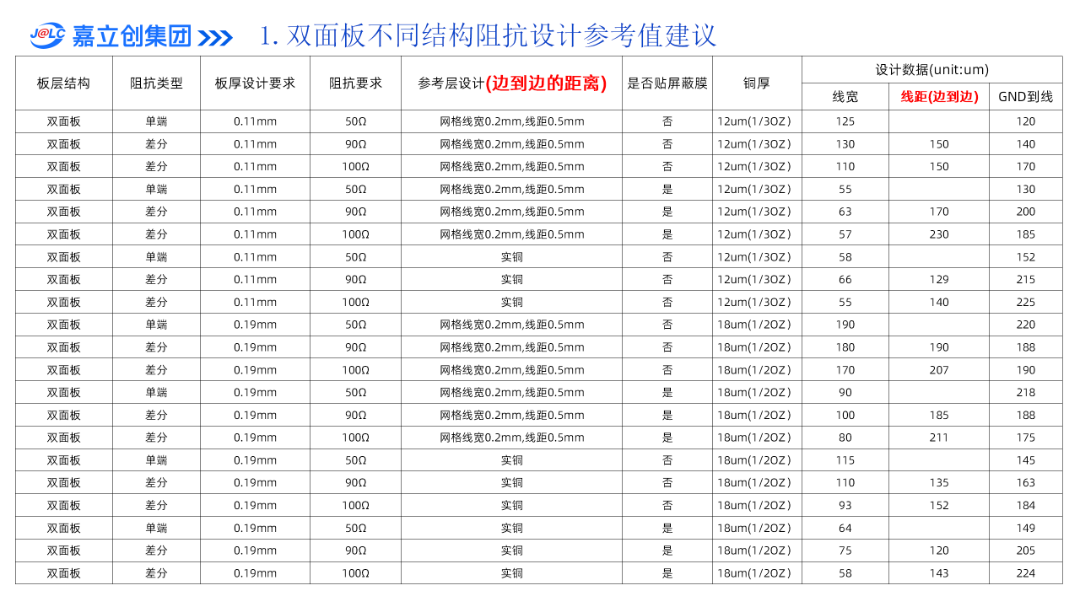

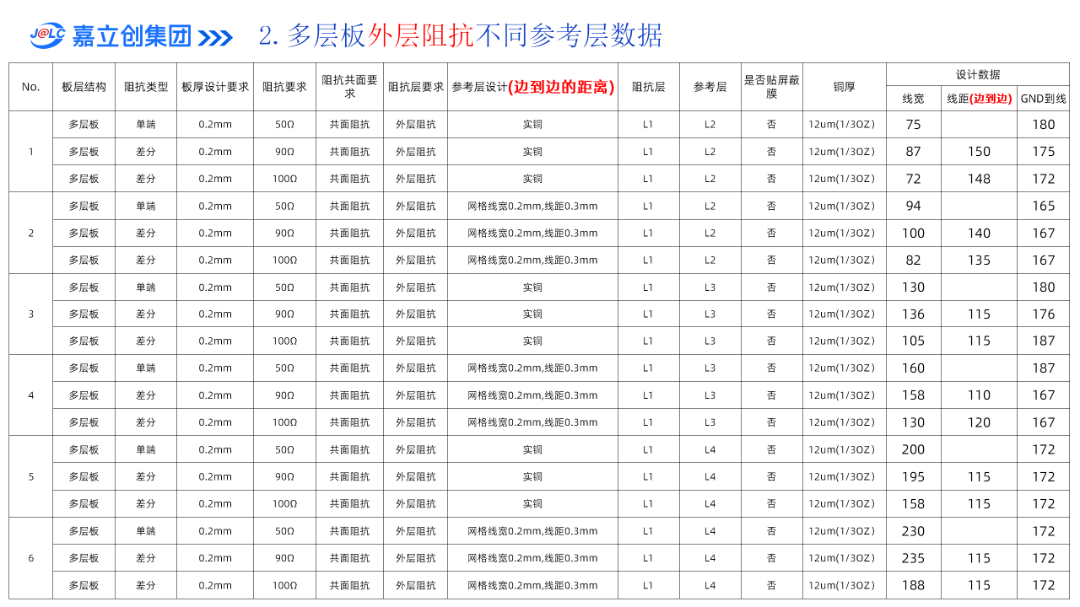

FPC材质柔软、层压结构特殊，使用阻抗模拟软件很难计算准确，因此我们总结了嘉立创在生产中的实际经验线宽、线距，大家可以参考下方表格数据来进行设计，建议先打样验证再批量生产。

需要注意：按以上表格参数线宽线距直接下单，阻抗公差约在+/-20%左右，如您有更严格的公差要求如+/-10%（小于50Ω±5Ω），请选择阻抗管控要求后下单！

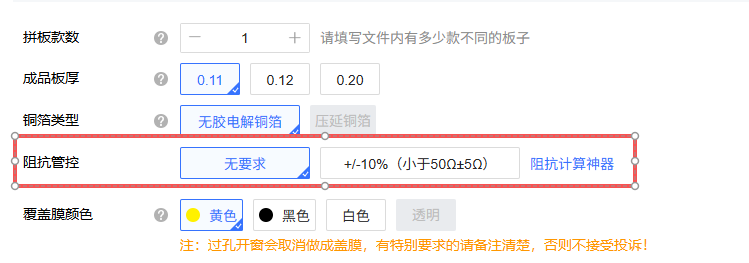

嘉立创FPC目前已上线阻抗管控服务，但下单时需要选择是否需要此服务，并提供阻抗信息。

1.无要求：指此板无阻抗要求，不收费

2.+/-10%：需要收费

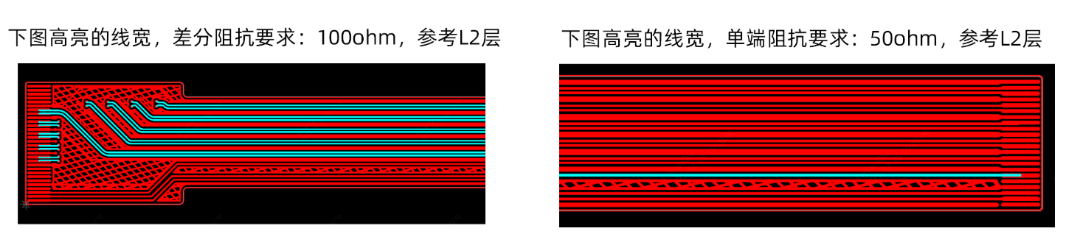

（1）需要提供阻抗值，阻抗线宽/线距，阻抗层，参考层，及阻抗线在FPC上的具体位置图片，并将这些信息与GERBER或PCB文件一起打包上传

（2）此选项提供人工核算阻抗及调整线宽服务

注：线宽线距，铜厚，基材介质厚度，覆盖膜厚度，材料介电常数，电磁膜等都会影响到阻抗，一定要先打样验证OK后，再批量生产！

如果你对阻抗设计有特殊的公差要求，或者还有其他疑问，可以扫码进入【FPC阻抗设计交流群】进行咨询！
