拆解一个工控设备，学习输入输出IO的电路设计

今天拆解朋友寄来的一个工控设备，顺便在拆解的时候做了直播，体验了一把当播主的感觉。

第一次做直播，讲电路板的时候总想着要快一点，因为我觉得我一个人对几百个人，如果我磨磨唧唧，就会浪费大家几百倍的时间。所以在讲芯片的时候，我知道的就直接说了，有些不确定的，也没时间去查一下资料。

所以下播后，我又认真的把这个板子看了一下，写下了今天的文章。

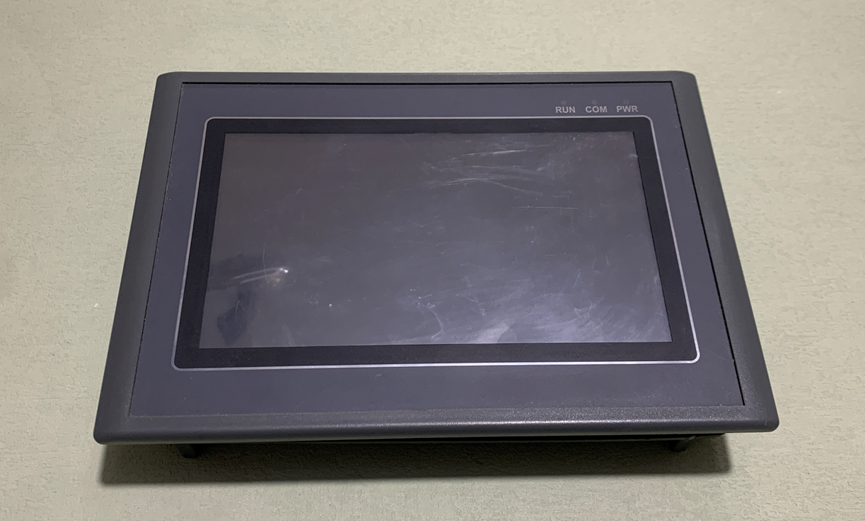

看起来就是一个工业显示屏。右上角有三个状态指示灯，分别是运行、通讯、电源。

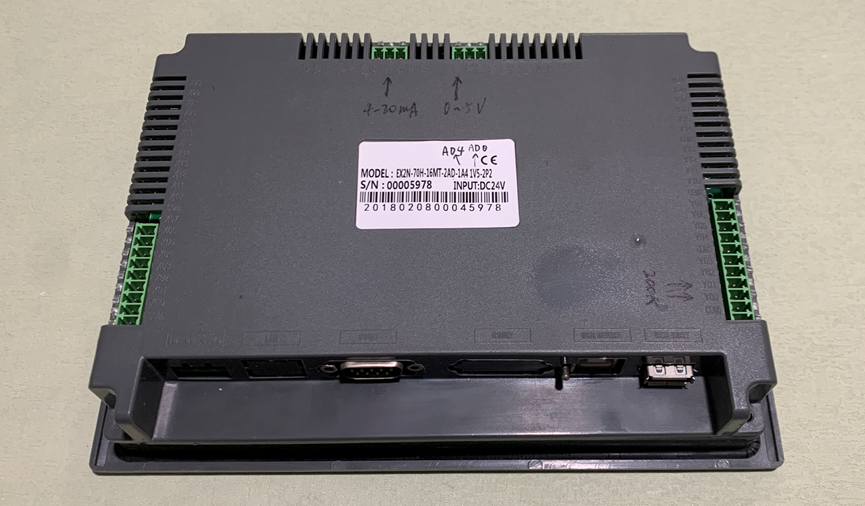

看背面，发现这个东西好像还有很多输入输出IO，左边8路，右边10路。上面还有4-20mA接口和0-5V接口，看来是接传感器或者变送器的。背面的贴纸上有说明型号和输入电压24V。

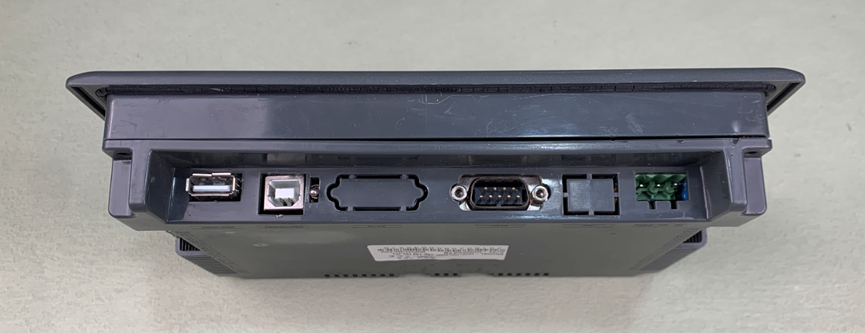

这个侧面是USB口，串口，供电等等。

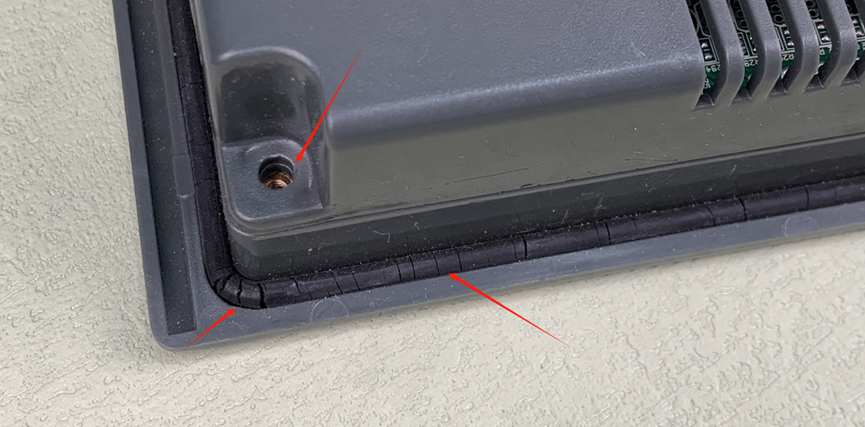

看起来这个应该有点年头了，防水胶条都开裂变硬了。而且我注意到外壳的四个螺丝都没了，应该是朋友帮我拆好了。

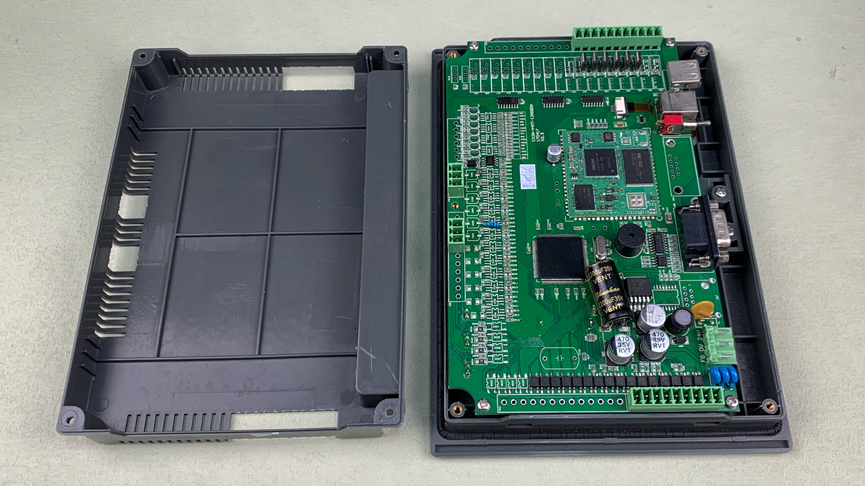

开盖，里面电路板尺寸不小。

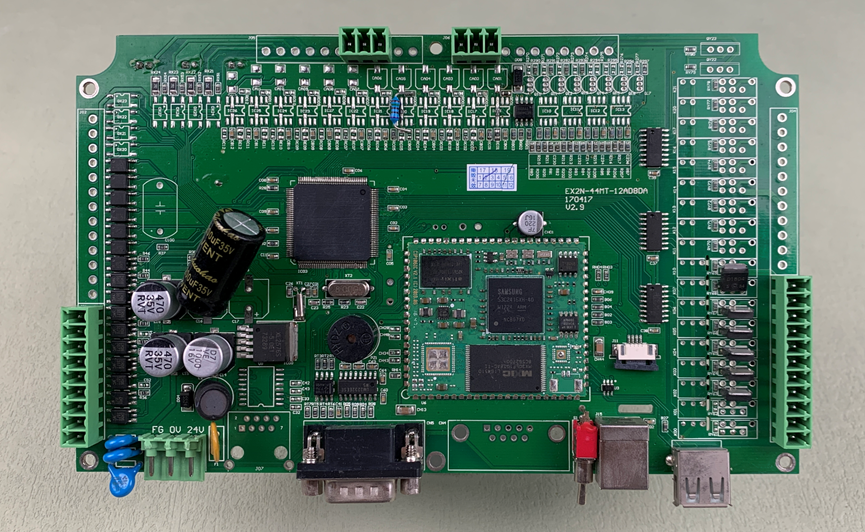

整个板子的尺寸是18.7cm*11.4cm，1.6mm厚的双层板。板子正面中间的核心板上的CPU是S2C2416。旁边的是DDR、Nand Flash。核心板是邮票孔封装。

底板上最大的这个LQFP-144的芯片，丝印被打磨掉了。

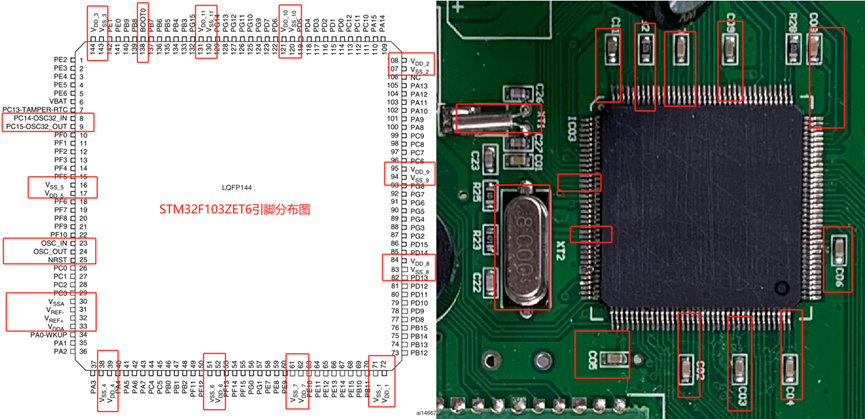

从电容、晶振、Boot电阻的摆放看，这大概率是STM32F103ZET6，注意板子上个别电容在背面。

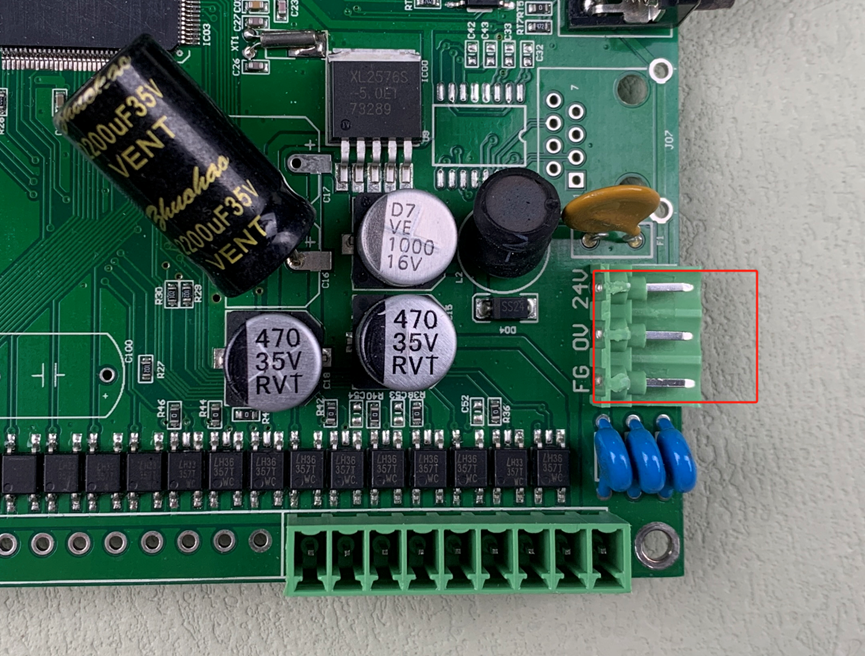

24V电通过这个三端的凤凰端子进来之后，通过XL2576S-5.0E1降压到5V。

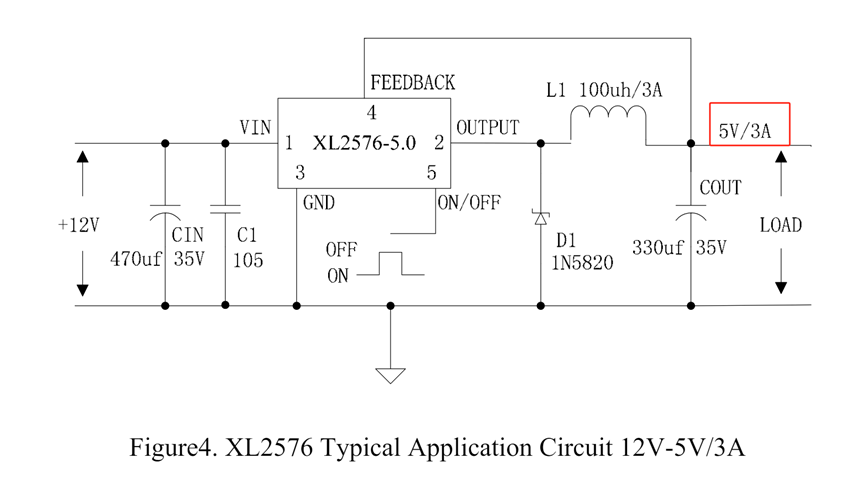

XL2576S-5.0E1参考电路。

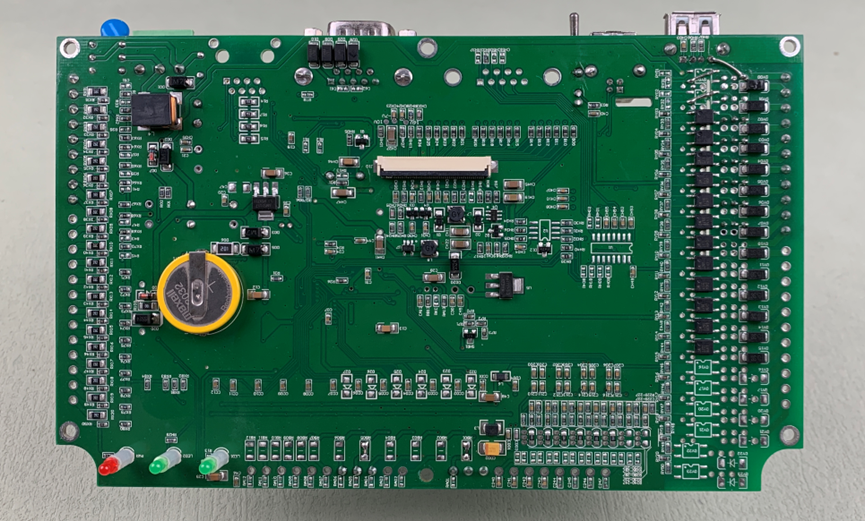

板子背面。

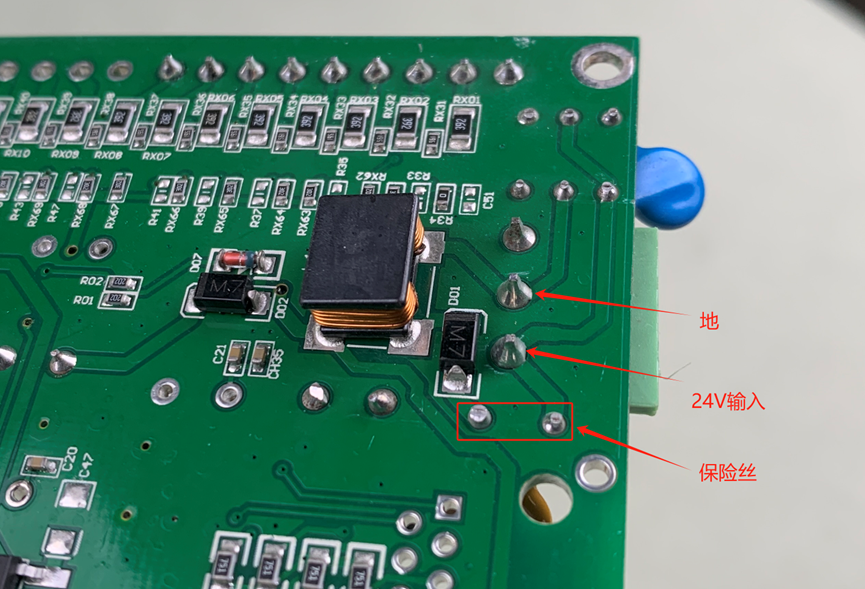

从板子背面电源输入部分看，24V输入之后，经过一个保险丝和M7二极管之后，通过这个很大的共模电感滤除共模干扰。之后再为BUCK电路供电。

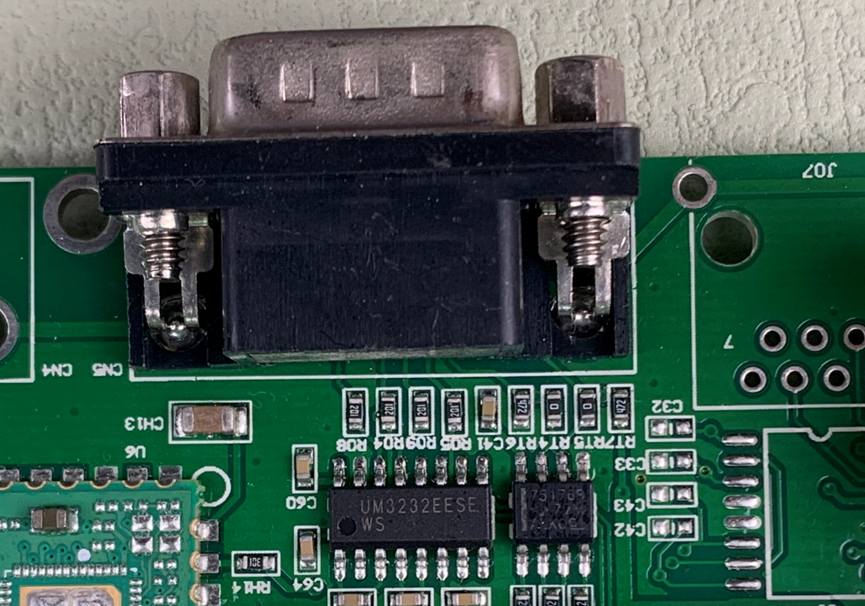

RS232串口，接口芯片UM3232EESE。旁边的SOP-8封装的是TI的SN75176BDR，这是一个485收发器，看来这个232串口和485都是通过这个DB9连接器走的啊。

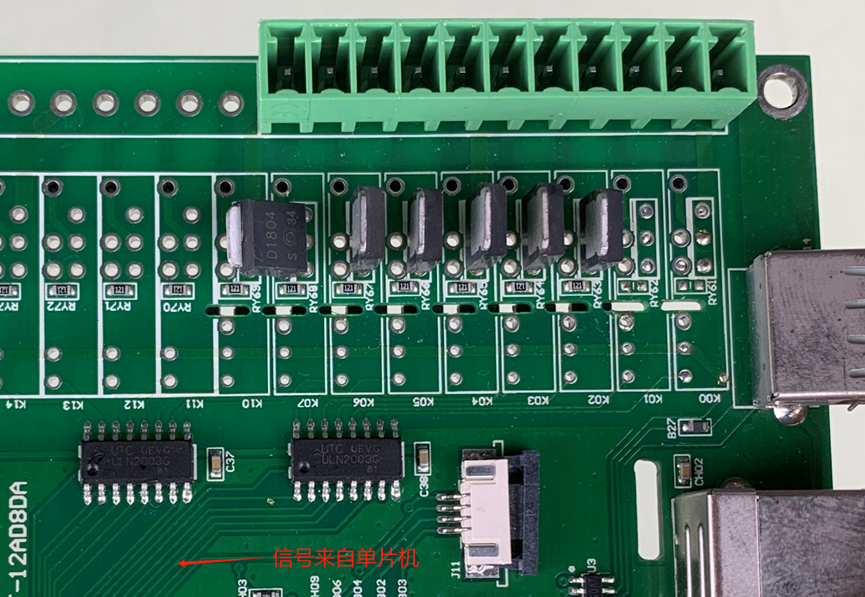

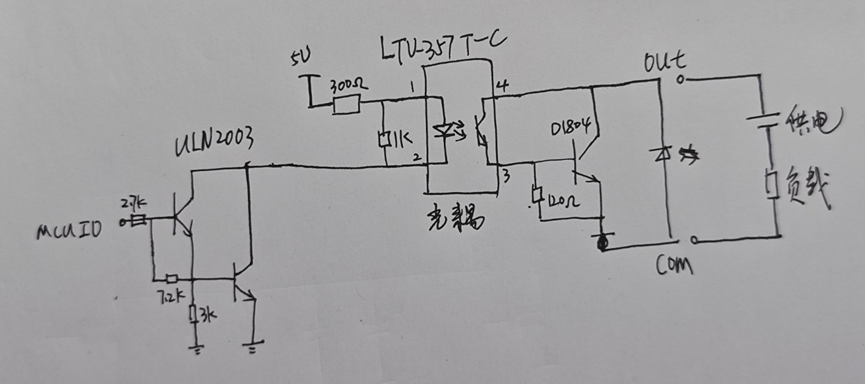

这个板子我重点看看输入输出IO的电路。从正面看，输出是单片机驱动ULN2003达林顿三极管进而来驱动后端电路。D1804是个NPN三极管，VCEO为80V，电流8A。整个输出部分电路要结合板子背面来看。

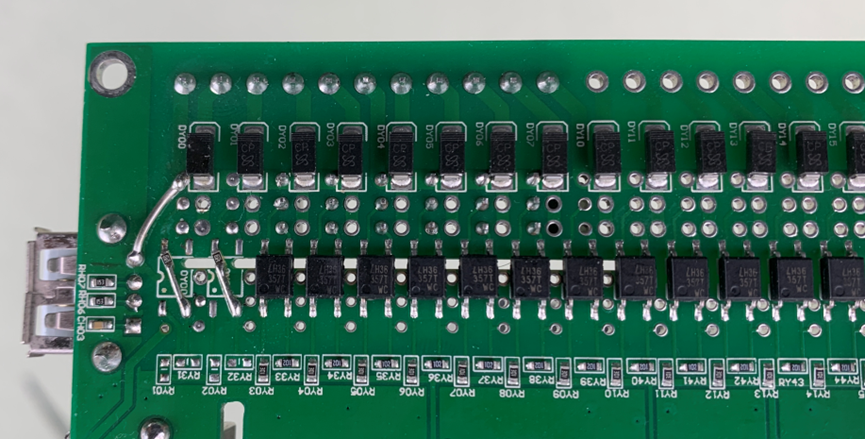

看到了用锡丝飞线的骚操作。背面用的光耦是光宝的LTV-357T-C。

这部分电路大概整理了一下就是这样，网上搜PLC io电路也能找到类似的。输入电路就是简单的一个光耦，没有特别复杂的，限于篇幅就不写了。
